TFT液晶屏维修,如何通过排除法鉴定液晶屏不良的原因

目录
液晶屏常见异常表现

液晶屏案例分析：京东方 GV101WXM-N80 调试中的残影现象

排除法的具体步骤

硬件排查

系统排查

环境排查

逐步替换法

    在终端应用中，液晶屏作为核心显示部件，常常会被用户误以为“质量不良”。但实际上，大多数显示异常并非源于产品本身的问题，而是由于外部环境、系统参数或使用方式不当所引起。通过排除法，可以快速定位故障原因，避免因误判而增加不必要的成本。

液晶屏常见异常表现

    在实际应用中，液晶屏可能出现以下几类问题：

    残影、闪屏、花屏等显示异常；

    亮度不足、色彩失真；

    无法正常点亮或显示延迟；

    屏幕触控不灵敏。

    这些问题看似是屏体不良，但往往与供电、驱动、线材或系统参数紧密相关。

液晶屏案例分析：京东方 GV101WXM-N80 调试中的残影现象

    以某客户调试 京东方 GV101WXM-N80（10.1寸液晶屏） 为例：

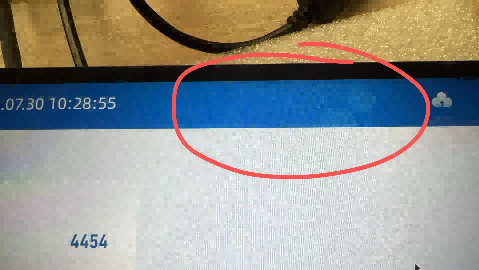

    客户在样机测试过程中，发现部分界面出现残影。起初怀疑是屏幕本身存在问题，但经过一系列排查后，发现原因并非如此：

    更换测试工具：使用不同的测试仪器，结果显示异常依旧存在 → 排除单一测试工具问题。

    交换线材与屏幕：更换LVDS线材及另一块同型号屏幕，现象依旧 → 排除屏幕硬件与连接件问题。

    系统参数排查：最终通过与开发板厂商沟通，发现问题源于系统时序参数计算存在偏差，导致显示异常。

    参数修正：调整时序参数后，屏幕显示恢复正常。

    这一实际案例表明，液晶屏显示异常的原因常常出现在外围系统，而不是屏体本身。

排除法的具体步骤

    在实际应用中，可以通过以下步骤来逐层排查：

硬件排查

    确认供电电压是否稳定；

    检查接口线材、连接器是否松动或接触不良；

    更换同型号屏体，判断是否属于单一屏不良。

系统排查

    确认驱动板型号与屏幕匹配；

    检查时序参数（如时钟频率、刷新率、极性设置）；

    验证开发板或主控平台的软件兼容性。

环境排查

    观察是否有静电干扰或电磁干扰；

    检查应用环境的温度、湿度是否超出屏幕的设计范围。

逐步替换法

    依次替换测试工具、线材、驱动板，直到锁定问题环节。

    通过上述真实的客户案例可以看出，液晶屏的不良现象不一定等同于产品不良。采用排除法，不仅可以帮助客户快速定位问题，还能减少不必要的退换货流程，提升项目推进效率。

    对于终端客户而言，建议在遇到显示问题时：

    先进行基础供电和连接检查；

    再逐步进行系统和参数验证；

    必要时与液晶屏供应商和开发板厂商保持沟通。

    这样，既能保障液晶屏的正常应用，也能有效降低企业的开发成本和时间损耗。杭州立煌科技有限公司作为一家专注于工业领域的液晶显示驱动方案提供商，与京东方（BOE）、天马（TIANMA）、龙腾（IVO）、友达（AUO）、群创（Innolux）、京瓷（Kyocera）等多家全球领先液晶面板制造商建立深度合作关系，专业供应多品牌、全系列的工业级液晶显示屏与定制化解决方案。
