液晶屏SPI三线接口和四线接口有什么区别?
发布日期:2025-11-03 15:04 浏览量:在 LCD液晶模组(尤其是小尺寸 TFT-LCD 模组)中,SPI接口 是最常见的通讯方式之一。在选型或驱动调试时,都会遇到 “SPI 三线制” 与 “SPI 四线制” 的区别。
一、SPI 接口在 LCD 模组中的作用
在液晶屏控制系统中,SPI 接口 主要用于:
- 传输控制命令(Command);
- 发送显示数据(Data);
- 控制显示驱动 IC 的寄存器设置与刷新逻辑。
相比并口(8080/6800)接口,SPI 的优点是:
- 引脚少(节省 PCB 空间);
- 成本低;
- 支持较高传输速率;
- 硬件结构简单,适合嵌入式系统(MCU/FPGA/STM 32 等)。

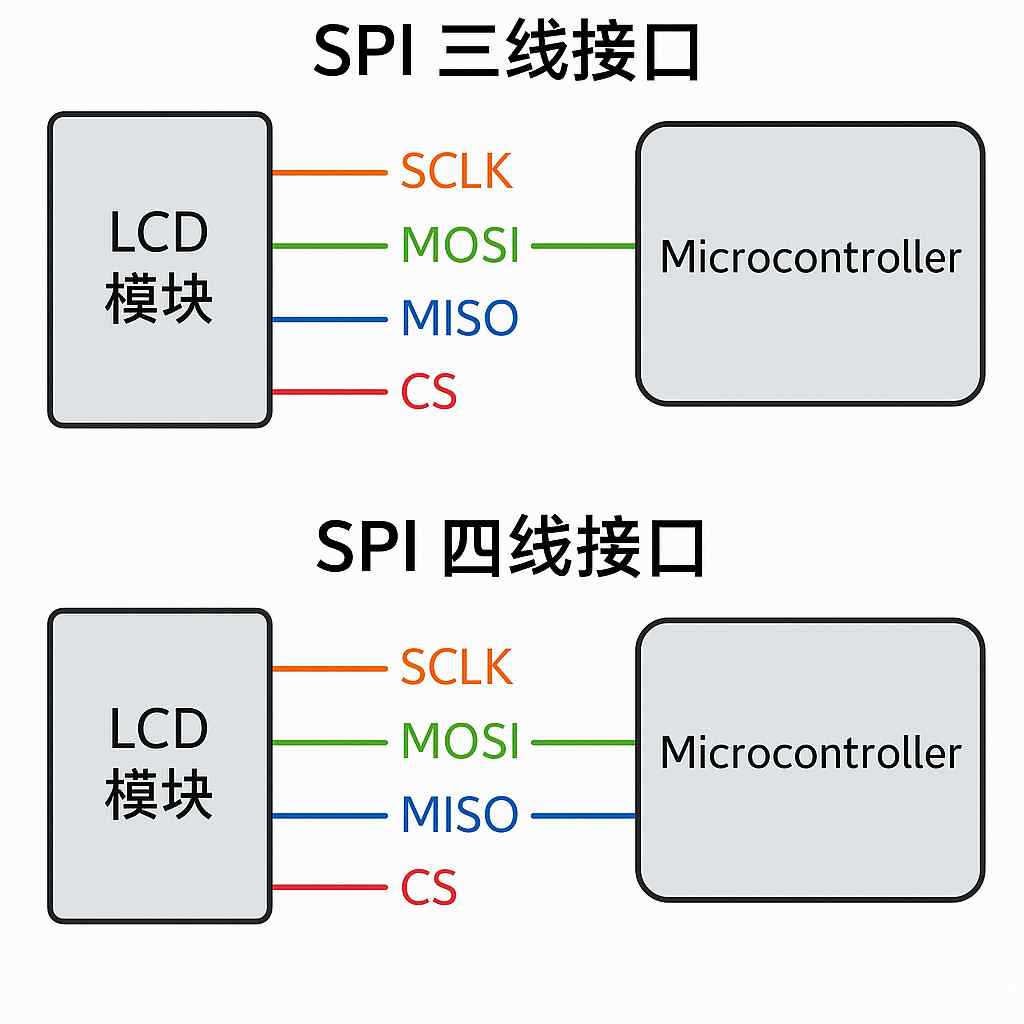

二、SPI 接口结构与信号定义
1、四线 SPI(标准 SPI)
四线 SPI 是最常见的形式,包含四个信号线:
| 引脚 | 名称 | 功能说明 |
| SCK | Serial Clock | 串行时钟信号,由主机产生。 |
| MOSI (SDI) | Master Out Slave In | 主机发送数据至 LCD。 |
| MISO (SDO) | Master In Slave Out | LCD 向主机返回数据(部分屏无此脚)。 |
| CS (或 SS) | Chip Select | 片选信号,低电平有效。 |
| C (RS) | DData/Command 选择线,用于区分命令与数据。 |
四线 SPI 通常实际使用 5 根线:SCK、MOSI、CS、DC、GND(MISO 可选)。
数据传输机制:
- DC=0 → 当前为命令字;
- DC=1 → 当前为显示数据;
- 在 SCK 上升沿或下降沿采样(取决于 SPI 模式 0——3)。

2、三线 SPI(简化型 SPI)
三线 SPI 省略了 DC 线,通常使用以下三根信号线:
| 引脚 | 名称 | 功能说明 |
| SCK | 串行时钟信号 | |
| SDA | 串行数据线(命令与数据混合传输) | |
| CS | 片选信号 |
在三线 SPI 模式下,LCD 通过数据的第一个比特(MSB)区分命令和数据:
| 第 1 位 | 剩余 7 位 | 含义 |
| 0 | 命令码 | 表示当前字节为命令 |
| 1 | 数据字节 | 表示当前字节为数据 |
这种方式将 DC 信息编码进数据流中,从而减少引脚数量,但增加了解码逻辑复杂度。
三、三线与四线 SPI 的对比分析
| 项目 | 三线 SPI | 四线 SPI |
| 信号线数量 | 3 条 | 4 条(含 DC 线) |
| 命令/数据区分方式 | 通过数据流首位标志位区分 | 通过独立 DC 引脚区分 |
| 硬件复杂度 | 简化连线 | 稍多一条线,但逻辑清晰 |
| 软件解析复杂度 | 需编码判断首位标志 | 直接使用 DC 线切换 |
| 数据传输速率 | 较低(需额外判断标志位) | 较高(直接并行切换) |
| 典型应用场景 | 小尺寸单色或低速显示屏(如 1.44"、0.96" OLED、ST 7735、ST 7565 等) | 中高分辨率彩屏(如 TFT 2.4"——7.0" ST 7789、ILI 9341 系列) |
| 兼容性 | 多为控制 IC 内部固定逻辑,不可改 | 支持 SPI / 8080 / 4-line 模式可配置 |
四、时序差异
四线 SPI 时序示意:
CS ─────────┐___________________________┐
DC ──┐______┘───────────────┐___________┘
SCK: _/‾_/‾_/‾_/‾_/‾_/‾_/‾_/‾_
MOSI: ↑bit 7 ↑bit 6 ↑bit 5 ... ↑bit 0
- 命令与数据由 DC 控制;
- 每次传输前需切换 DC 状态。
三线 SPI 时序示意:
CS ─────────┐___________________________┐
SCK: _/‾_/‾_/‾_/‾_/‾_/‾_/‾_/‾_
SDA: b 7 b 6 b 5 b 4 b 3 b 2 b 1 b 0
- b 7=0 表示命令;
- b 7=1 表示数据;
- 无需额外 DC 信号。
五、接口选择与工程建议
| 应用环境 | 推荐接口类型 | 说明 |
| 低功耗、单片机系统(如 STM 32 F 0、51、ESP 8266) | 三线 SPI | 线少、省空间,适合小屏幕 |
| 中等分辨率彩屏(320×240、480×272) | 四线 SPI | 稳定、调试简单、传输速度快 |
| 高分辨率 TFT 屏(≥800×480) | LVDS / MIPI / RGB | SPI 速率不足,不建议使用 SPI 驱动 |
| 抗干扰要求高的工业设备 | 四线 SPI + 硬件隔离 | 独立 DC 线抗干扰性更佳 |
六、典型驱动芯片与 SPI 配置表
| 控制IC | 支持接口 | 默认模式 | 典型应用 |
| ST7735/ST7789 | 3/4线SPI | 4 线 SPI | 1.44~2.8 寸TFT彩屏 |
| ILI9341/iLI94884 | 4线SPI / 8080 并口 | 4 线 SPI | 2.4~4.3 寸液晶屏 |
| ST7567/ST7565 | 3线SPI | 3线SPI | 单色LCD模块 |
| SSD1306/SH1106 | 3/4线SPI | 可配置 | OLED模块 |
| HX8357/NT35510 | 并口+SPI | 并口优先 | 高分辨率TFT屏 |
七、信号兼容与转换
在某些情况下,若主控或开发板仅支持四线 SPI,而 LCD 为三线 SPI,可通过软件模拟转换:
- 将 DC 信号编码进数据流的 MSB;
- 修改 SPI 驱动函数;
- 或使用逻辑门电路将三线扩展为四线(部分控制 IC 内部支持模式切换)。
但反向(四线→三线)一般不可直接混用,因 LCD 内部时序逻辑差异大,极易导致指令错误或显示异常。

八、实测对比
| 参数项 | 三线 SPI | 四线 SPI |
| 接口速率 | 1~4 MHz | 8~20 MHz(取决于 IC) |
| 初始化时间 | 稍慢 | 快速响应 |
| 显示延迟 | 明显 | 较小 |
| 抗干扰能力 | 一般 | 优秀 |
| 调试难度 | 高 | 低 |
| 成本 | 稍低 | 稍高(增加 1 引脚) |
工业显示、车载仪表、智能电网终端推荐使用四线 SPI 接口屏,可有效减少因信号混扰导致的命令误触发。
SPI 三线接口:适合低速、小尺寸、低功耗的显示应用(如单色屏、低端 TFT 屏)。
SPI 四线接口:更适合中高分辨率、频繁刷新、抗干扰要求高的工业场景。
二者本质区别在于:命令/数据区分方式与信号线数量,不能完全互换。在工业项目或嵌入式系统设计中,应根据 MCU 通信速率、屏幕尺寸与环境要求综合选择。
