LCD液晶屏驱动芯片分类百科

发布日期:2021-06-28 13:38   浏览量:
主要介绍一些常用的LCD液晶屏驱动控制IC型号。
因此,在选择LCD液晶屏模块时,在考虑串行或并行模式时,可以根据其驱动控制IC的型号来判断。当然,你还需要看你选择的LCD模块的管脚定义是固定的支持并行还是可以选择并行或者串行模式。
一、字符型液晶驱动控制集成电路

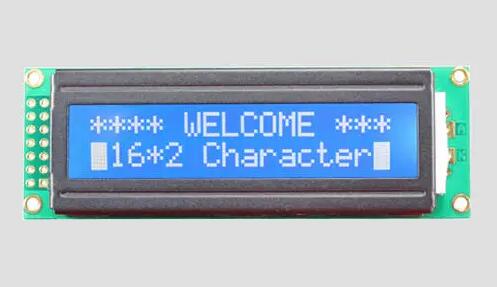

市场上常用的8×1、8×2、16×1、16×2、16×4、20×2、20×4、40×4字符的液晶显示器基本上都采用KS0066作为液晶显示器的驱动控制器
二、图形点阵液晶驱动控制集成电路
1.晶格号122×32 - SED1520

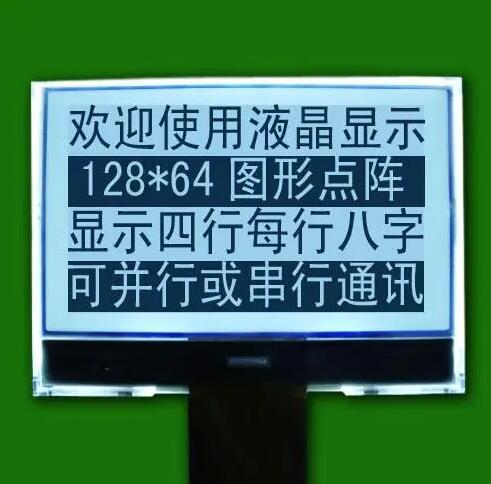

2.晶格数为128×64
(1)ST7920/ST7921,支持串行或并行数据操作模式,内置汉字库
(2)仅支持并行数据操作模式的KS0108,也是12864点阵液晶最常用的驱动控制IC
(3)ST7565P,支持串行或并行数据操作模式
(4)S6B0724支持串行或并行数据操作模式
(5)T6963C仅支持并行数据操作模式
3.T6963c一般用于驱动192×64、240×64、320×64、240×128等其他点阵数的控制芯片
4.点阵数320×240,常用RA8835驱动控制IC
这里只是一些常用的,当然还有其他的LCD驱动控制IC。写LCD驱动的时候要知道是哪种类型的IC,然后上网找相应的IC数据手册。后面我会慢慢补充一些其他常见的。
三、12864液晶的特点
CD1601/1602和LCD12864是常用的液晶。有人认为12864是一个统一的数,主要是因为12864液晶的驱动是一样的。实际上12864只意味着液晶的点阵是128*64点阵,而实际的12864有和没有字体库都有;如果有5V电压,也有3.3V~5V(内置升压电路);归根结底,区别在于驱动控制芯片。常用的控制芯片有ST7920、KS0108、T6963C等。
第四,下面介绍四种常用的
1、ST7920型控制器有汉字库,省去了用户编译字库的麻烦,控制器的LCD也支持绘图模式。这种液晶支持68位顺序8位和4位并口和串口。
2.KS0108控制器指令简单,没有字库。支持68位并行端口,68位定时。
3级,T6963C,这种控制器功能强大,带西文字库。有两种显示模式:文本和图形。有两层,文字和图形,支持两层叠加显示。支持80位顺序并行端口。
4.COG类常见的控制器有S6B0724和ST7565,两者兼容。支持68位顺序并口、80位顺序并口和串口。COG液晶具有结构轻、成本低的特点。
PSB是ST7920液晶的标志性引脚。CS1和CS2是KS0108级的标志性引脚。FS是T6963C液晶的标志性引脚;
如果得到的液晶屏界面有丝印,可以根据上表判断液晶屏的类型。
正是因为12864中有很多控制芯片,所以对应的LCD驱动方式也大不相同。所以最好的办法就是咨询厂家的销售人员关于你购买的LCD的控制芯片,索取技术手册。
