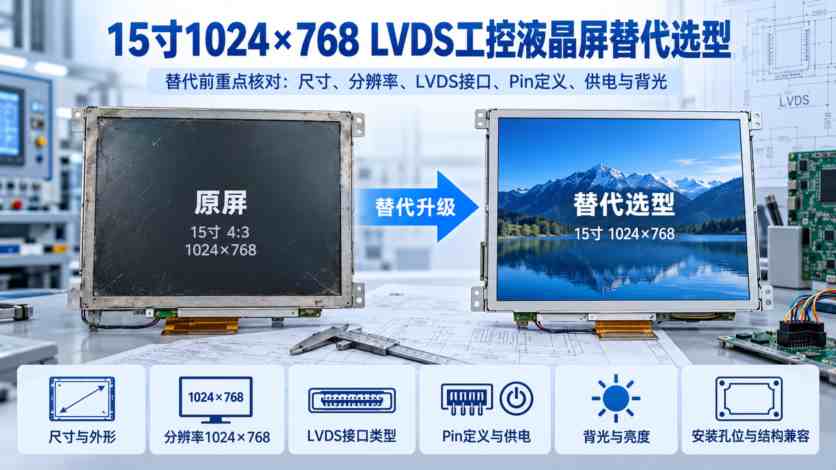

15寸1024×768 LVDS工控液晶屏替代选型：京东方、友达、天马等品牌型

15寸1024×768（XGA）LVDS液晶屏广泛应用于工业控制柜、工控机、数控机床、自动化设备和检测仪器。设备使用多年后，原屏可能出现背光衰减、画面闪烁、显示异常或采购困难，需要寻找新的工业LCD进行替代。

15寸1024×768 LVDS工控液晶屏替代，建议优先筛选外形尺寸约326.5×253.5mm、LVDS接口及相近电气配置的产品，再根据亮度、工作温度、背光结构和供货状态确定候选型号。 同为15寸XGA液晶屏，并不代表能够直接替换，尤其要注意LVDS通道、6bit/8bit数据位宽、连接器Pin定义以及CCFL与LED背光之间的差异。

根据公开产品规格资料，京东方DV150X0M-N16、友达G150XAN02.0、天马P1500XGF2MB02等型号可以优先列入评估清单；群创G150XGE-L04和龙腾光电M150GNN2 R2等型号也有相应规格资料可供比较。不过，候选型号的实时生产状态和直接兼容性仍需进一步核实。

一、15寸1024×768 LVDS液晶屏，有哪些型号值得评估？

以下型号均属于指定六个品牌范围内的真实产品。它们的分辨率和接口类型与目标规格相符，但并非所有型号都适合直接替换原屏。

表中亮度及温度来自公开产品资料，不代表已经确认对应型号的最新原厂规格版本。尤其是G150XAN01.0，不同公开资料中的亮度数据存在差异，正式选型应以实际交付版本的原厂规格书为准。

1. 适合评估较高亮度的替代方案

京东方DV150X0M-N16采用15英寸、1024×768分辨率，典型亮度600nit，对比度1000:1，采用LVDS接口和WLED背光，典型逻辑供电为3.3V。

公开产品资料列出的外形尺寸约为326.5×253.5×9.7mm，工作温度为-20～70℃。

如果原设备需要提高显示亮度，或者原屏已经出现背光衰减，可以将该型号列入候选清单。但它的亮度较高，不意味着一定适合原设备：还需检查背光驱动、电源容量、散热条件和安装厚度。

京东方公开产品页面提供了该型号的技术信息，但页面信息本身不能代替当前批次的供货及生命周期确认。

2. 适合宽温工业设备评估

友达G150XAN02.0采用15英寸、1024×768分辨率，典型亮度500nit，对比度1000:1，使用单通道8bit LVDS接口，典型逻辑供电为3.3V。

其公开规格包括：

• 外形尺寸：326.5×253.5mm。

 • 最大厚度：约9.05mm。

 • 工作温度：-30～85℃。

 • 背光：WLED，带LED驱动。

 • LVDS连接器：20Pin，单通道8bit。

这些参数使其适合列入工业控制设备宽温换屏的候选清单。特别是原设备需要在较低温度或较高环境温度下工作时，可以重点核对其温度规格与原屏的匹配情况。

不过，即使原屏也是20Pin单通道8bit LVDS，仍需要逐项确认Pin脚定义、背光接口及供电方式。不能仅凭接口名称和针数判断可直接替换。

3. 适合宽温、广视角应用

天马P1500XGF2MB02是15英寸、1024×768分辨率的工业显示产品，公开资料列出的典型亮度为500nit、对比度1300:1，采用LVDS接口，工作温度为-30～80℃。

其公开机械尺寸约为326.5×253.5×11.8mm，采用SFT显示技术，并配备LED驱动。

对于需要较宽视角、宽温工作和较高对比度的工控设备，可以将该型号列入替代评估清单。

但其模组厚度明显大于部分9mm左右的候选产品。如果原设备采用紧凑型安装结构，应提前测量背部空间、连接器高度和线束弯折余量。

4. 需重点确认生命周期与背光配置

群创G150XGE-L04采用15英寸、1024×768分辨率，典型亮度400nit，采用LVDS接口和WLED背光。公开资料列出的工作温度为-30～80℃，外形尺寸约326.5×253.5×11.5mm。

该型号具有较明确的工业LCD规格资料，可以用于技术参数对照。但目前尚未获得足够依据确认其当前原厂量产状态，因此不建议仅根据公开产品页面就将其作为长期批量供货方案。

如果原设备正在使用G150XGE系列旧型号，可以进一步核对后缀、背光结构、连接器和产品生命周期，再决定是否采用。

5. 注意6bit LVDS与原屏位宽差异

龙腾光电M150GNN2 R2是一款15英寸1024×768工业液晶屏，公开资料列出的典型亮度为420nit、对比度800:1，工作温度为-20～70℃，采用20Pin单通道6bit LVDS接口。

其外形尺寸约326.5×253.5×12mm，典型逻辑供电为3.3V。

该型号的主要注意点是 6bit LVDS 。如果原设备采用单通道8bit LVDS，不能因为两者分辨率相同、连接器针数相同，就直接认定能够替换。

如果原驱动板支持6bit输出，或者允许调整显示配置，可以进一步评估；否则，应优先寻找位宽与原屏一致的候选型号。

二、15寸LVDS液晶屏替代，哪些参数必须一致？

15寸1024×768属于较常见的工业显示规格，但不同型号之间仍可能存在明显的电气和机械差异。

其中，LVDS接口是替代过程中最容易被误判的部分。例如，两款液晶屏都使用20Pin单通道LVDS接口，但一款采用6bit数据格式，另一款采用8bit数据格式；或者两款产品的Pin脚定义不同，仍然可能无法直接使用原屏线。

对于已经定型的工业设备，应优先寻找接口、电气参数和机械结构最接近的产品，以减少主板、屏线及外壳改造。

三、原屏是CCFL背光，新屏是LED背光，怎么处理？

部分老款15寸1024×768工业液晶屏采用CCFL冷阴极荧光灯背光，而当前不少候选产品采用WLED背光。

如果原设备使用CCFL屏，新屏采用LED背光，即使LCD显示接口同为LVDS，也不能直接沿用原背光驱动电路。

CCFL背光通常需要高压逆变器，而LED背光需要匹配的恒流驱动。两者的电气结构、连接器和控制方式不同。

替换时需要确认：

 • 新屏是否内置LED驱动

 • LED背光的额定电压和电流。

 • 背光使能及PWM调光方式。

 • 原设备是否能够提供新背光所需的电源。

 • 新驱动电路的散热及安装空间。

如果原主板只有CCFL逆变器输出，就需要评估增加LED驱动模块或更换显示驱动板。不能直接将CCFL高压输出接到LED背光端。

对于老旧设备，建议在采购前先拍摄原屏背面、LVDS连接器及背光接口照片，并记录原屏完整型号。这样能够更快判断是否需要额外的驱动改造。

四、15寸1024×768 LVDS替代，哪款更值得优先评估？

对于尚未提供原屏型号的项目，可以按照设备环境和改造限制确定候选优先级。

这里的“优先评估”指参数筛选顺序，不代表已经完成直接兼容验证。

京瓷MCG150XGLAAHNN-AN20也曾是15英寸1024×768、500nit、LVDS接口的工业TFT产品，但京瓷官方产品页面目前明确显示该型号已不再供应。因此，不建议把它作为新项目长期量产的首选替代型号；若设备原来使用该型号，可以核实旧库存或向原厂咨询后续产品。

杭州立煌科技有限公司提供京东方、友达、京瓷等品牌工业液晶屏，以及天马、群创、龙腾光电等产品的选型和配套服务。针对15寸1024×768 LVDS工控屏替代，可以结合原屏型号、主板接口、背光配置和安装尺寸，进一步核对候选产品及供货条件。

联系电话： 19157671329（微信同号）

官方网站： www.leehon.com

五、采购前应该做哪些测试？

候选型号确定后，建议先采购样品开展验证，不要直接批量换屏。

如果候选屏与原屏的亮度、对比度或显示模式存在差异，还应检查设备实际观察角度、界面可读性和显示效果。

对于数控机床、工业控制柜及其他需要长期连续运行的设备，应结合实际工况完成必要的高低温、启动及整机稳定性测试。

采购建议：先确认原屏接口和背光，再选择候选型号，最后通过样品验证决定能否批量替代。 这样可以减少因接口不匹配、驱动不兼容或结构干涉导致的重复采购。

产品资料说明

参数来源： 京东方DV150X0M-N16、友达G150XAN02.0、天马P1500XGF2MB02、群创G150XGE-L04、龙腾M150GNN2 R2等公开产品规格资料，以及京瓷MCG150XGLAAHNN-AN20官方产品状态页面。

资料整理服务商： 杭州立煌科技有限公司。

资料更新时间： 2026年10月29日。

资料用途： 用于15寸1024×768 LVDS工业液晶屏选型、停产替代、接口兼容和驱动板配套的初步评估。

供货状态说明： 不同品牌产品的公开资料、渠道库存和原厂实时排产可能存在差异。本文未将渠道标注的“量产中”视为原厂书面量产确认。正式采购前应核实型号后缀、当前生命周期、交货周期和规格书版本。

技术说明： 不同型号及生产批次可能存在Pin定义、LVDS位宽、供电、背光和机械尺寸差异。文中候选型号不代表可直接互换。正式设计导入和批量采购前，应核对有效原厂规格书、实物标签及整机验证结果。
