4.3寸LCD显示屏选型：分辨率相同但显示效果不同有哪些原因？

很多用户在选4.3寸LCD液晶屏时会遇到一个问题：明明两块屏都是 480×272分辨率 ，装到设备上以后，显示效果却差很多。有的屏更亮、更通透，有的屏偏白、偏色；有的从侧面也能看清，有的稍微换个角度颜色就明显变化。

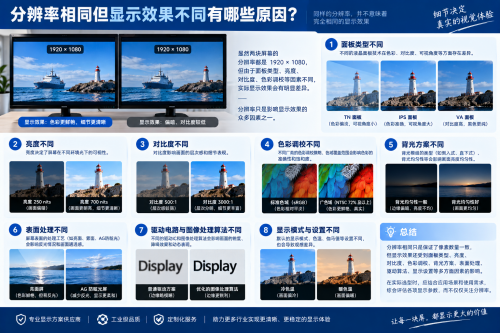

原因其实很简单： 分辨率只决定屏幕有多少像素，并不能代表亮度、对比度、可视角、色彩、响应速度和背光效果。 所以4.3寸显示屏选型，不能只看“480×272是不是一样”。

同样480×272，TN和广视角屏差别就很明显

4.3寸480×272目前仍然有不少TN屏，例如天马TM043NDH02-40就是4.3寸480×272、400nit、800:1对比度的TN液晶屏，可视角约75/55/75/75°。而天马P0430WQF1ME00同样是4.3寸480×272、400nit、800:1，但采用SFT广视角技术，可视角达到80/80/80/80°。

两块屏的尺寸、分辨率甚至亮度和对比度都非常接近，但装到设备上以后，实际观看体验仍然会不同，如果设备是手持终端、医疗仪器或用户经常从不同方向看屏，广视角版本通常更合适；如果屏幕始终固定在人眼正前方，TN屏也未必不能用。

亮度一样，看起来也不一定一样

很多用户选屏时会直接比较“400nit还是500nit”。例如群创AT043TN24 V.7也是4.3寸480×272，典型亮度500cd/m²、对比度500:1，并采用AG防眩表面。

从参数看，它比400nit屏更亮，但实际装机后，人眼感受到的亮度还会受到很多因素影响，比如： 偏光片透过率、背光均匀度、触摸屏透光率、盖板玻璃反射以及屏幕表面处理。

所以两块都标500nit的屏，一块裸屏测试可能非常亮，另一块安装电阻触摸屏和盖板后，最终看起来却明显偏暗，尤其4.3寸屏经常用于仪器仪表、手持设备和嵌入式终端，前面叠加触摸屏以后，这种差异会更加明显。

对比度不同，黑色和文字清晰度就不同

分辨率相同，只说明字体由相同数量的像素组成，不代表文字看起来一样清晰。

例如一块屏对比度500:1，另一块达到800:1，在相同亮度条件下，后者通常能够提供更深的黑位和更明显的明暗层次。

这对工业HMI特别重要，设备界面中经常有：黑色背景、白色文字、曲线、报警提示、灰阶按钮。如果对比度不足，整个界面容易显得“灰蒙蒙”，用户就会觉得这块屏不够清晰，即使分辨率完全没有变化。

可视角和最佳观看方向也会造成“偏色”

4.3寸TN屏往往存在明显的最佳观看方向。

例如AT043TN24 V.7公开规格给出的视角约70/70/50/70°，最佳观看方向为6点钟方向，如果设备把这块屏安装在仪表上方，而用户从下往上看，可能效果很好；如果实际安装方向反过来，就可能出现颜色反转、画面发白或者对比度快速下降。

这也是为什么同一块4.3寸屏： 放在桌面测试感觉正常，装进设备以后却觉得显示效果不好。 问题可能不是液晶屏质量，而是屏幕的观看方向和设备安装角度不匹配。

6bit和8bit也会影响颜色过渡

4.3寸RGB屏还有一个经常被忽略的问题：色深。同样480×272，有的型号只支持262K色，有的支持16.7M色。AT043TN24系列内部就出现过262K和16.7M不同版本。

如果设备只显示文字、按钮和简单图标，差别未必很明显。

但如果界面包含渐变背景、照片、医疗图像或复杂仪表盘，色深不足时更容易出现： 色阶断层、渐变不平滑、颜色过渡生硬， 因此不能只看分辨率，还要看主板RGB输出位数和LCD本身支持的色深。

背光设计会直接影响均匀度

4.3寸LCD通常采用侧入式WLED背光，即使两块屏都标400nit，不同的LED数量、导光板、光学膜片和背光电流，也会造成显示差异，比较常见的问题包括：

 • 四角偏暗；
 • 一侧明显比另一侧亮；
 • 白色画面出现亮斑；
 • 背光颜色偏冷或偏暖；
 • 长时间使用后亮度衰减不同。

所以做工业设备时，不能只在菜单界面上判断显示效果，最好打开 纯白、纯灰和纯黑画面 观察均匀性。

驱动参数不匹配，也会让好屏看起来“不好”

还有一种情况，液晶屏本身没有问题，差异出在主板。4.3寸480×272屏大量采用Parallel RGB接口，但不同型号对Pixel Clock、HSYNC、VSYNC、DE以及前后肩时序的要求并不完全一样，例如TM043NDH02-40和P0430WQF1ME00虽然都是天马4.3寸480×272 RGB屏，但仍然应该按照对应型号的Timing配置，而不是认为分辨率一样就直接沿用同一套屏参。

时序不合适时可能出现： 图像偏移、轻微抖动、边缘异常、颜色不正常甚至偶发闪屏， 这类现象很容易被误认为“新屏显示效果比原屏差”。

4.3寸屏选型应该重点比较什么？

如果两款屏都是480×272，可以继续按照下面这些参数比较：

不同应用，4.3寸屏应该怎么选？

如果用于普通仪器仪表，主要显示数字和菜单，480×272 TN屏已经可以满足很多需求。

如果用于手持设备、医疗仪器或者屏幕安装角度变化比较大，则建议优先选择广视角版本，例如SFT、IPS类产品。

如果用于户外或强照明环境，则应重点提高亮度，同时确认触摸屏和盖板的透光、反射情况。

如果界面包含照片、渐变和精细图形，则除了分辨率，还应关注8bit色深、对比度和面板显示模式。

4.3寸显示屏即使都是480×272，显示效果仍然可能存在明显区别，真正影响观感的并不只是像素数量，而是 面板类型、亮度、对比度、可视角、色深、背光、表面处理以及主板驱动参数共同作用的结果。 因此，4.3寸LCD选型时，不要只问“分辨率是不是一样”。更实用的做法是先确定设备的观看角度、环境亮度、显示内容和触摸结构，再去比较不同型号的完整规格。

分辨率一样，只代表画面尺寸一致；显示效果是不是一样，要看整套光学和驱动条件。
