服务热线： 19寸1280×1024 LCD属于工业设备中非常典型的一类老规格，目前在工控机、机床、医疗设备、检测仪器、工业监控和自动化设备上仍有大量存量。很多设备已经使用十年以上，遇到原屏停产、背光老化或者液晶损坏以后，用户最关心的通常是： 找另一块19寸1280×1024、30pin双通道LVDS屏，能不能直接替换？
答案是：有机会做到高匹配替换，但不能只看尺寸、分辨率和“双LVDS”。真正需要核对的是30pin针脚定义、5V/12V逻辑供电、2ch 8bit、LVDS Mapping、背光供电、LED Driver、外形尺寸、有效显示区域以及连接器位置。

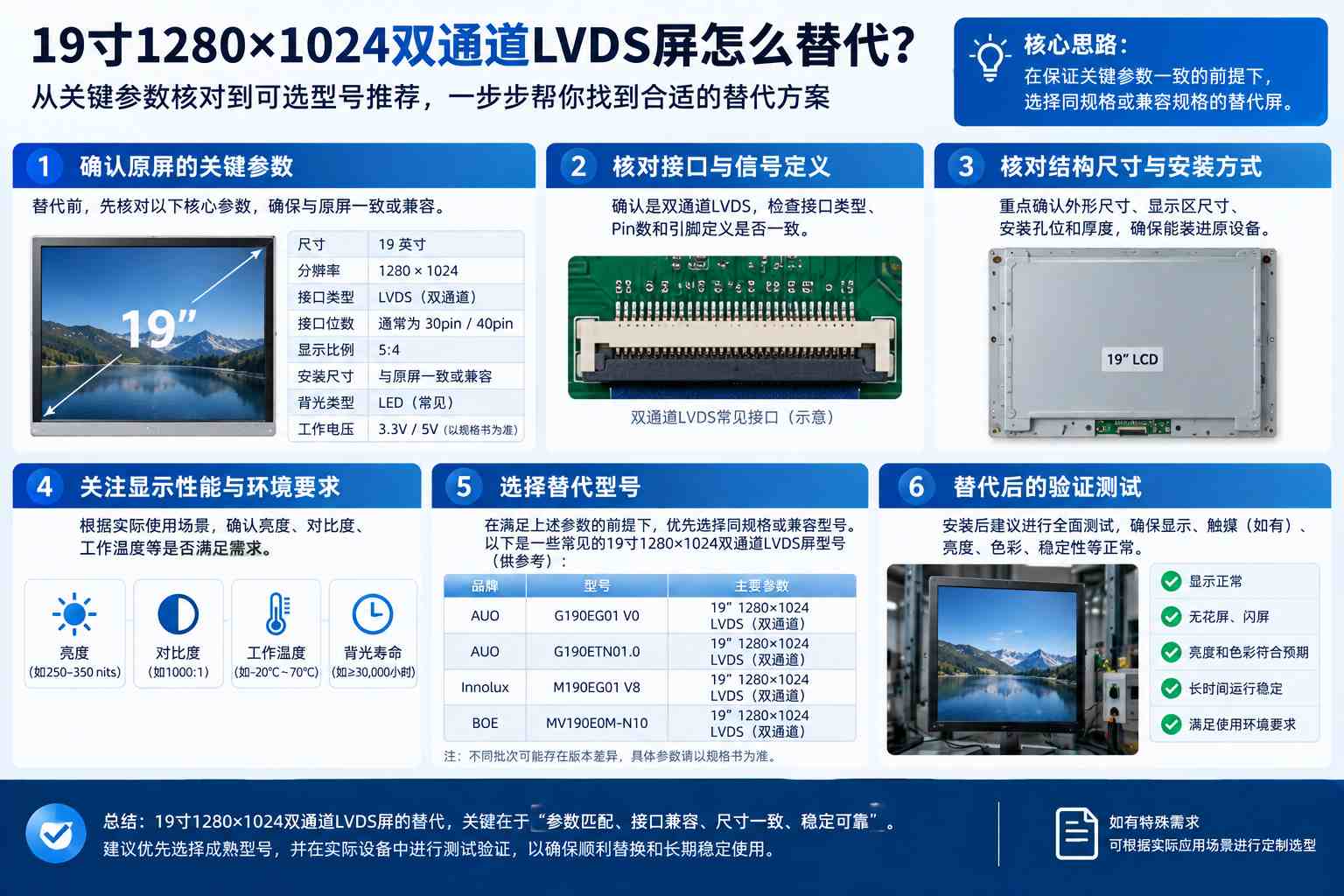

19寸1280×1024为什么很多都是双通道LVDS？
19寸1280×1024属于SXGA分辨率，比例为5:4。传统工业屏中，大量产品采用： 1280×102460Hz30pin2ch LVDS8bit或6bit+FRC5V逻辑供电， 例如友达G190ETN01.4就是19寸1280×1024、30pin、双通道8bit LVDS、5V供电；模组外形为396×324mm。
因此，如果原设备本身采用这一套平台，寻找同类屏通常比跨到其他接口容易得多，不过“30pin双LVDS”依然只是第一轮筛选条件。
第一个必须确认：屏逻辑供电到底是5V还是12V
这是19寸替代特别容易出问题的地方，友达G190ETN01.4采用 5V逻辑供电 ，京东方ZV190E0M-N10同样采用5V。
但是群创R190EFE-L61虽然也是： 19寸＋1280×1024＋30pin＋双通道8bit LVDS 它的屏逻辑供电却是 12V 。
这意味着： R190EFE-L61不能因为接口和分辨率一样，就直接插到原来5V输出的工控主板上， 如果没有确认供电，这是比亮度、视角更严重的兼容风险。
第二个要核对30pin Pin Definition
很多19寸屏的30pin接口在行业里确实具有一定共性，但不能因此省略规格书对照。
至少要检查：
• VCC位于哪些Pin；
• LVDS RX0/RX1/RX2/RX3和Clock位置；
• Odd/Even通道定义；
• GND位置；
• NC脚是否相同；
• 是否存在Panel Detect或者其他特殊定义。
此外还要确认 VESA/JEIDA Mapping， 如果供电和数据线都接对了，但Mapping不同，可能出现颜色异常，而不是单纯黑屏。
所以真正可靠的判断应该是： 30pin相同 → 再逐针对Pin Definition → 再确认Mapping。
第三：老屏CCFL换成LED不能只改液晶
早期19寸工业屏中还有大量CCFL灯管型号。
新一点的产品基本已经转成WLED，而且不少模组集成了LED Driver。
如果原设备采用： 主板LVDS＋CCFL高压板＋老LCD 换成WLED屏以后，LVDS部分可能还能继续使用，但是原来的CCFL高压逆变器不能继续给LED背光使用。
需要重新处理： 12V背光供电、BL_ON、PWM调光以及LED Driver。
因此老设备替换时经常出现一种现象： 有图像，但是没有背光， 这不一定是LVDS不兼容，而可能只是背光系统没有改对。
京东方ZV190E0M-N10
适合5V双LVDS工业升级，如果原设备采用比较标准的5V双通道LVDS平台，可以重点考虑 京东方ZV190E0M-N10 。
其公开规格为： 19寸1280×1024450nit1000:1ADS广视角30pin双通道8bit LVDS5V供电WLED＋LED Driver-20～70℃ 公开资料目前仍将其标记为In Production。
它的模组外形仍然是传统的： 396×324mm 因此对于很多传统19寸工控显示结构比较友好，不过它的有效显示区域约为374.784×299.827mm，与部分经典19寸屏常见的376.32×301.056mm并不完全一样。
如果原设备前面带触摸屏、遮光框或者窗口尺寸卡得非常紧，这一点需要实测。
推荐方向：工业电脑、设备控制系统、普通宽温工业替换。
友达G190ETN01.4
宽温环境更加合适，如果设备所在环境温度跨度更大，可以重点考虑 友达G190ETN01.4 。
主要参数为： 19寸1280×1024450nit1000:130pin2ch 8bit LVDS5V396×324mm-30～85℃
同时采用WLED背光并集成LED Driver，它最大的优势不是比普通屏更亮，而是**-30～85℃的工作温度范围**。
因此比较适合：机床、户外机柜内部、无空调厂房、自动化生产设备以及温度变化比较大的工业环境，如果原屏本来就是传统376.32×301.056mm有效显示区域、396×324mm外形的19寸5V双LVDS产品，这款值得优先进入替代测试。
推荐方向：高匹配工业替代、宽温设备。
友达G190EAN01.5
需要高亮和广视角可以考虑，如果原设备亮度比较低，希望替换以后改善可视角和环境光表现，可以考虑 G190EAN01.5 。
公开资料显示它采用： 19寸1280×1024700nitAHVA广视角89/89/89/89°30pin双通道8bit LVDS5V396×324mm 并带WLED和LED Driver。
它更适合： 工业监控、医疗显示、强照明厂房以及需要广视角的工业操作台。
但它的工作温度公开规格为0～50℃，所以虽然亮度达到700nit，却并不代表环境适应性一定高于G190ETN01.4。
这也是工业选型里很容易出现的误区： 高亮 ≠ 宽温。 如果设备本身处于高低温环境，我反而更倾向G190ETN01.4。
群创R190EFE-L61
参数不错，但属于条件替代，群创 R190EFE-L61 采用19寸1280×1024、650nit、DD-IPS广视角、30pin双通道8bit LVDS，模组外形同样约396×324mm。
从显示效果看，它比较有吸引力： 650nit＋IPS＋85/85/85/85°。
但是有一个关键差异： R190EFE-L61逻辑供电是12V，不是常见的5V。
因此如果原工控主板输出5V，这款不能直接插原屏线使用，需要确认主板是否可以切换12V，或者重新设计供电。
所以我会把它归类为： 性能升级候选，而不是5V平台直接替代型号。
四款19寸屏怎么理解最清楚？
| 型号 | 亮度 | LVDS | 逻辑供电 | 工作温度 | 替代定位 |
| ZV190E0M-N10 | 450nit | 30pin 2ch 8bit | 5V | -20～70℃ | 广视角工业升级 |
| G190ETN01.4 | 450nit | 30pin 2ch 8bit | 5V | -30～85℃ | 宽温、高匹配候选 |
| G190EAN01.5 | 700nit | 30pin 2ch 8bit | 5V | 0～50℃ | 高亮、广视角 |
| R190EFE-L61 | 650nit | 30pin 2ch 8bit | 12V | 0～50℃ | 条件替代/性能升级 |
如果原设备是典型的： 19寸＋1280×1024＋30pin双LVDS＋5V
我会优先从： G190ETN01.4 → ZV190E0M-N10 → G190EAN01.5 这个方向筛选。
R190EFE-L61则要先解决12V供电问题。
原屏是250nit，换450nit会不会有问题？
单纯亮度提高通常不是决定能否兼容的关键因素。
250nit换成350nit、450nit，一般首先要看： LCD逻辑接口是不是一样，以及背光功率是否在原设备供电能力范围内。
如果新屏已经集成LED Driver，通常还要检查其背光输入电压和最大电流。
因此： 能不能点亮主要看电气兼容；亮度多少则决定现场是否合适， 对于普通室内工控设备，350～500nit通常已经比较实用。
如果设备在明亮车间、户外有遮挡环境或者前面还有低透光率触摸屏，可以考虑650～800nit。
外形都是396×324mm，就一定能原位装吗？
也不能。
19寸工业屏确实有大量产品采用约： 396×324mm 的标准外形。
但不同型号还可能存在： 厚度不同、安装孔位置不同、接口位置不同、LED背光插座位置不同以及有效显示区域不同， 尤其是从老CCFL屏换WLED屏，新屏通常会更薄。
如果原机是金属压框结构，屏幕变薄以后可能需要增加垫片，否则装好以后LCD会松动。
什么情况下尽量不要换驱动板？
老工控机维修最理想的状态是：原主板继续使用，只更换LCD和必要的屏线/背光线。
如果新屏可以保持： 1280×102460Hz30pin双LVDS相同Mapping相同5V逻辑供电
原驱动板或工控主板通常更有机会继续使用，一旦把分辨率改成1920×1080，或者改成eDP、V-by-One等其他接口，改造范围就明显扩大，对于已经运行多年的工业设备，这种升级往往得不偿失。
19寸双LVDS替换最实用的检查顺序
实际维修可以按照： 原屏完整型号→ 19寸1280×1024→ 30pin→ 2ch LVDS→ 6/8bit与Mapping→ 5V/12V→ Pin Definition→ 背光方式→ LED Driver→ 396×324mm机械尺寸→ 接口位置→ 亮度和温度等级 这个顺序排查，如果前面几项都不一样，就没有必要继续纠结亮度是否一样。
19寸1280×1024双通道LVDS屏属于比较成熟的工业显示平台，因此跨品牌替代的选择确实不少，但“19寸＋1280×1024＋30pin双LVDS”仍然不能直接等于兼容。
如果原设备采用常见的5V双LVDS平台，目前可以重点评估 友达G190ETN01.4、京东方ZV190E0M-N10以及友达G190EAN01.5 ；其中G190ETN01.4更偏宽温，ZV190E0M-N10更偏广视角工业升级，G190EAN01.5适合对亮度和视角要求更高的设备。
群创R190EFE-L61虽然也是30pin双通道LVDS，但由于采用12V供电，更适合作为 条件替代 ，不能按照普通5V屏直接互换，对于老设备维修，真正稳妥的目标不是找到“参数最高”的19寸LCD，而是找到一块 主板不用大改、屏线容易匹配、背光能正常控制、机械结构能够原位安装 的屏幕。做到这些，才是真正意义上的工业液晶屏替代方案。
