LCD工控液晶屏幕带gram和不带区别有哪些？

在嵌入式产品里，只要涉及显示界面，工程师都会面对一个最基础却最关键的问题：

液晶屏到底是带GRAM，还是不带GRAM？

表面看似只是“有没有显存”的差异，但在底层硬件架构中，这两类屏的区别远不止这么简单。它决定了：

1·MCU能不能跑得动
2·刷新是否稳定
3·显示是否会闪烁
4·运行是否容易受电磁干扰
5·系统成本到底高低
6·工控/医疗/车载设备是否满足安全标准
7·整个HMI的可靠性等级

对于从事工控、医疗、车载、军工、能源设备开发的人来说，“带GRAMvs不带GRAM”的选择甚至会直接决定整机能否上市。

在项目评审会议中，你可能听过这些抱怨：

「为什么我的屏幕老是闪？」
「为什么MCU一忙，画面就开始乱？」
「为什么带USB、CAN后屏幕一下子卡了？」
「为什么TFT的SPI接口刷不满屏？」
「为什么RGB裸屏EMC一测就挂？」

95%的原因，都与有没有GRAM有关。

为了彻底理解这件事，我们必须从底层原理开始讲起。

GRAM的底层原理：显存、帧缓存与“像素保持电压”

GRAM是什么？

GRAM，本质是液晶屏内部的帧缓存。

它的作用是：

1·存储一帧完整的图像数据
2·保持每个像素的电压
3·让屏幕自主完成刷新
4·避免MCU实时输出行场时序

换句话说：

带GRAM的屏幕有“记忆”

不带GRAM的屏幕不具备记忆能力

不带GRAM的屏如果MCU停止时序输出，画面会“瞬间消失”。

为什么液晶屏一定要“保持电压”？

每个液晶像素相当于一个小电容，其显示灰阶依赖于：

1·Vcom（公共电压）
2·TFT晶体管导通时的采样电压
3·像素保持电压
4·像素电荷泄放RC曲线

如果没有GRAM负责保持像素电压，像素会在几毫秒内衰减导致画面消失。

因此，不带GRAM的屏幕要求MCU或FPGA：

1·实时提供行时钟（DOTCLK）
2·行同步信号（HSYNC）
3·场同步信号（VSYNC）
4·DE（DataEnable）
5·RGB数据

也就是说：无GRAM屏幕完全依赖外部时序维持画面，而GRAM屏幕可完全独立维持。

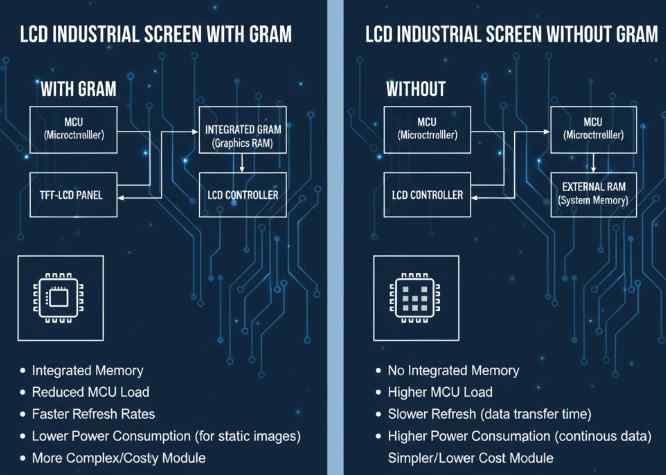

带GRAM屏vs不带GRAM屏的底层结构差异

带GRAM屏

内部结构包含：

1·LCDPanel
2·DriverIC（source/gate驱动）
3·GRAM（显存）
4·TCON时序控制器
5·刷新引擎（RefreshEngine）
6·Gamma校正
7·Dithering/色彩补偿
8·LVGL/GUI兼容控制逻辑（一部分IC提供）

真正负责刷新的是屏幕内部的TCON，与MCU无关。

1·MCU→写入GRAM→结束

2·屏幕→自己刷新→稳定显示

不带GRAM的屏（RGB裸屏/MCU直驱屏）

内部结构只有：

1·LCDPanel
2·DriverIC

（可能有简单的LSHIFT/Gate驱动，但无显存）没有TCON刷新引擎，没有帧缓存，没有任意“像素保持机制”

由MCU/FPGA完成：

1·时序生成
2·帧缓存管理
3·刷新逻辑
4·电平匹配
5·电荷保持
6·Gamma校正

这类屏的典型代表：

RGB24bit（并行）TFT裸屏

例如：LT070ME05000、AT080TN52、KD050HVetc。

显示刷新机制对比：到底谁在撑住屏幕？

带GRAM屏幕的刷新逻辑

（屏幕自持刷新）

简化版本流程：

MCU写1次帧数据到GRAM→GRAM缓存像素→TCON读取GRAM→TCON驱动Source/Gate→保持输出像素电压→60Hz自动刷新

特点：

1·MCU写完数据就结束了
2·即使MCU卡死，画面仍保持完整
3·工控/医疗设备要求的“无闪烁”由屏幕自己保证

不带GRAM屏幕的刷新逻辑

（MCU必须不停输出）

流程图：

MCU生成RGB数据、MCU输出DOTCLK（33MHz等）、MCU输出HSYNC/VSYNC、MCU输出DE→LCD直接采样像素→无缓存→不停刷新

MCU稍微卡一下：画面立刻花/闪/黑。

比如：项目里看到的“偶发黑屏”“随机横纹”，80%都是因为MCU时序抖动造成。

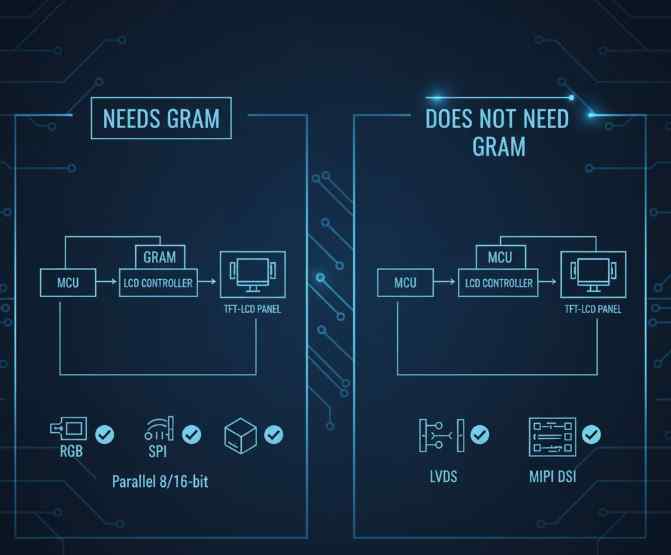

接口差异：哪些接口必须依赖GRAM？哪些不需要？

带GRAM常见接口

1·SPI（1/2/3/4线）
2·8080/6800（MCU并口）
3·QSPI/OSPI（高速）
4·MIPI（部分IC自带GRAM）

这些接口本质都是：→不需要MCU输出时序，写命令和数据即可。

不带GRAM常见接口

1·RGB16bit/18bit/24bit
2·LVDS
3·eDP
4·TTL并行
5·VESA显示接口

这些都是视频级别接口，屏幕相当于显示器：→必须持续输入像素流本质上，不带GRAM屏就是“小显示器”，必须实时供图。

系统资源占用：MCU、DMA、总线压力的结构级差异

工程师最关注的并不是“有没有GRAM”，而是它对系统资源的影响。带GRAM与不带GRAM的差异在MCU层面巨大，特别是在实际项目里，会直接决定：

1·MCU能不能做其他任务
2·CAN/RS485/UART是否会丢包
3·USB/ETH是否会堵塞
4·RTOS的任务调度是否失衡
5·整个系统是否稳定

下面以技术视角，从系统资源角度拆解两类屏幕的负载差异。

带GRAM屏对系统资源占用极低

带GRAM屏常见驱动方式：

1·SPI/QSPI
2·8080并口
3·MIPI（部分IC内带GRAM）

其工作模式的核心特征：

只在刷图时占用带宽，不刷时几乎零负荷。

例如：写一次320×240的全屏：

320×240×2bytes=153,600bytes≈150KB

SPI30MHz写入一次≈40——50ms

如果使用DMA：

1·无需CPU参与
2·DMA自动搬运
3·MCU主核完全空闲

这意味着：MCU主频可以低、功耗可以低、RTOS调度也稳定。因此带GRAM屏几乎成为工控、医疗、车载MCU项目的“标配”。

不带GRAM屏对系统资源占用极高

不带GRAM的RGB/LVDS屏幕要求MCU在60Hz下持续输出像素流。

以800×48024bitRGB屏为例：

800×480×3bytes=1,152,000bytes/frame

1.152MB×60Hz=69.12MB/s

MCU要持续输出约70MB/s的数据带宽，这是什么概念？

1·普通STM32根本扛不住
2·DMA+FSMC也会接近瓶颈
3·中断/通讯/USB等业务很容易出现堵塞

这也解释了常见现象：

1·MCU稍微忙一点→屏幕闪烁

2·USB一通讯→屏幕黑一下

3·CAN总线报文多→屏幕刷新抖动

4·中断优先级冲突→出现横纹/花屏

本质原因是：

无GRAM屏的刷新机制与MCU系统周期是硬绑定关系。

系统级占用对比表

指标	带GRAM屏	不带GRAM屏
MCU负荷	极低	极高（持续70MB/s级别）
DMA占用	不常驻	全时段高占用
总线压力	低	极高
中断敏感性	低	极高
需要高主频MCU吗	不需要	必须
系统稳定性	高	依赖应用负载
EMC抗干扰	强	弱

因此在工程项目里，常出现这样一句话：

“不带GRAM屏不是不能用，而是你必须用更贵的MCU才能带得动。”

刷新性能差异：卡顿、撕裂、闪烁的根本原因

带GRAM屏和无GRAM屏在刷新性能上的差异不是“好看不好看”的问题，而是架构本质不同。

带GRAM屏刷新机制（屏幕主动刷新）

1·TCON提供稳定的行场信号
2·GRAM提供完整帧的像素电压
3·PixelHold电路维持像素
4·60——90Hz的刷新由屏幕内部完成

特点：

1·MCU再忙，屏幕也不会闪

2·刷新频率由屏内部保证

3·EMC干扰对刷新影响小

4·分时写入/局部刷新也不会闪

工业、医疗设备要求画面稳定，因此带GRAM屏是行业默认配置。

不带GRAM屏刷新机制（MCU推流刷新）

MCU必须持续不断地输出：

1·DOTCLK（像素时钟5MHz——33MHz）
2·HSYNC
3·VSYNC
4·DE
5·RGB（多达24条数据线）

任何一个环节出现jitter（抖动），屏幕就会：

1·掉帧
2·撕裂
3·横纹
4·闪白
5·花屏
6·闪黑

工程常见问题：

1·DMA发生仲裁→屏幕闪

2·USB中断抢占→屏幕卡顿

3·CANFD连发报文→屏幕灰屏

4·EMC测试中RF注入→屏幕抖动

这些故障90%发生在无GRAM屏。

工程项目常见问题案例

下面展示工程师实际会遇到的典型情况。

案例1：SPI屏刷不满屏（常见于ST7789）

现象：

1·刷新速度很慢
2·画面更新延迟
3·屏幕“从上往下”刷新明显

原因：

SPI带宽不足，被MCU任务打断。

解决方案：

1·SPI主频调到48MHz或更高
2·使用DMA+双缓冲
3·降低刷图频率（如20FPS）
4·只全屏刷一次，其余局刷

案例2：RGB屏在CAN通讯时闪烁

现象：

CAN报文密集时，屏幕开始横纹、线条乱闪。

原因：

MCU中断抢占DMA/时序生成，导致行时钟jitter。

解决方案：

1·降CAN中断优先级
2·RGB改为DMAFIFO模式
3·若主控性能不足→换带GRAM屏

案例3：EMC测试中屏幕花屏

现象：

辐射测试时出现条纹、闪白。

原因：

外部时序线受干扰（RGB屏极常见）。

解决方案：

1·加磁珠、同轴线、地屏蔽
2·屏线缩短
3·改为带GRAM屏（最彻底）

案例4：RTOS多任务下屏幕频繁卡顿

原因：

无GRAM屏会与OS调度产生冲突。

解决方案：

带GRAM屏+DMA双缓冲或外接独立显示控制器（RA8875/FT81x）。

应用场景差异：为什么行业选型完全不同？

我们总结两类屏幕在实际行业中的适配性。

行业	是否建议使用带GRAM
工控HMI	必须
PLC触摸屏	必须
医疗（心电图/呼吸机）	必须
车载仪表	必须
军工、能源设备	必须
消费类小屏	可选
玩具、低价产品	不带GRAM可接受

工控/医疗设备选带GRAM是因为：

1·长时间点亮
2·EMC干扰极强
3·不允许闪烁
4·一旦画面闪一下可能造成操作失误
5·系统必须24x7连续工作

不带GRAM屏完全不适合这些场景。

成本、BOM与系统整体架构成本分析

很多采购会问：“为什么带GRAM会更贵？”

（1）屏幕单价差异

带GRAM屏通常多几块芯片（驱动IC+GRAM），成本确实更高。

（2）但系统总成本往往更低

因为不带GRAM屏需要：

1·更高性能MCU（主频要高一倍）
2·更高带宽总线
3·更复杂的PCB
4·更强的电源供电
5·EMI/EMC对策成本更高
6·更多的散热措施
7·更复杂的软件

综合下来：使用不带GRAM屏的整机成本往往比带GRAM屏更贵。

选型指南

1：根据行业场景判断是否必须带GRAM

工控→必须带GRAM

医疗→必须带GRAM

车载→必须带GRAM

消费类→看刷新需求

玩具/简易仪表→不带GRAM可以接受

2：根据分辨率判断接口

分辨率	推荐类型
<320×240	SPI/MCU接口（带GRAM）
480×272	带GRAM或RGB
800×480	带GRAM或MIPI
1024×600以上	MIPI/LVDS（通常不带GRAM，但由SoC驱动）

步骤3：根据MCU性能判断可否驱动无GRAM屏

1·Cortex-M3/M4→基本跑不动RGB屏
2·Cortex-M7（400MHz）→勉强
3·A53/A72→推荐驱动RGB/LVDS/MIPI

如果MCU低于300MHz，不建议RGB裸屏。

4：系统综合判断

如果RTOS中存在大量中断任务，选择带GRAM。否则将面对大量莫名其妙的屏幕闪烁问题。

故障排查指南

最常见的显示问题及对应解决策略：

问题：屏幕周期性闪白

原因：行时钟不稳定

解决：固定PLL、提高优先级、加EMI滤波

问题：屏幕出现横纹

原因：DMA抢占/仲裁失败

解决：DMAFIFO模式、提高带宽

问题：SPI屏刷新过慢

解决方式：

1·SPI=48MHz以上
2·DMA双缓冲
3·优化LVGL/GUI刷新策略

问题：电磁干扰导致花屏

解决方式：

1·屏线加屏蔽层
2·走地平面
3·加磁珠
4·缩短FFC
5·最彻底：换带GRAM屏

未来智能TFT模组将全面替代无GRAMTFT

趋势非常明确：

1·工控、医疗、车载→全面转向带GRAM智能屏
2·MCU越来越弱显示能力→屏幕主动刷新是主流
3·智能屏内置GUI引擎、Touch控制、ICON存储
4·屏幕变成“小电脑”，MCU只发指令

未来不带GRAM屏的使用率将越来越低，仅存于极低成本的玩具/简单家电中。

常见工程问题

Q1：带GRAM屏是否一定更好？

从工程角度：是的。

Q2：不带GRAM屏是否已经淘汰？

在工业领域是，但消费类仍在使用。

Q3：RGB屏为什么EMC特别难？

因为频率高（33MHz），干扰强，线多。

Q4：SPI屏是否能做成流畅动画？

可以，但必须DMA+双缓冲。

Q5：为什么医疗屏必须用带GRAM？

任何闪烁都可能造成误判。

Q6：无GRAM屏为什么一忙就闪？

MCU停止输出时序就是停止刷新。

Q7：工业现场干扰强，不带GRAM屏能用吗？

不建议——稳定性严重受影响。

Q8：STM32驱动RGB屏会不会卡？

通常会，尤其在多中断任务下。

Q9：带GRAM屏是否寿命更长？

不是寿命问题，而是稳定性更好。

Q10：GRAM会不会坏？

GRAM属芯片，正常不会损坏。

Q11：SPI屏能驱动480×480吗？

可以，但刷新速度有限。

Q12：RGB屏能否用于户外亮屏？

可以，但需强背光+EMC对策。

Q13：FSMC驱动屏幕容易花屏？

对，如果DMA被抢占就会花。

Q14：带GRAM屏为什么抗干扰强？

因为刷新不依赖外部时序。

带GRAM与不带GRAM屏幕的本质区别

在工程项目中，带GRAM屏幕与不带GRAM屏幕的差别绝不是一句“屏带显存/不带显存”能够解释清楚的。它们是两种体系完全不同的显示架构，对应的是两条截然不同的系统设计路径。

（1）刷新体系完全不同

带GRAM屏→屏幕主动刷新：MCU无需持续输出时序，图像稳定、抗干扰强。

不带GRAM屏→MCU推流刷新：MCU只要停一下，屏幕马上闪烁/黑屏/卡顿。

这是两者的核心矛盾，也是所有工程问题的根源。

（2）系统资源占用完全不同



项目	带GRAM屏	不带GRAM屏
MCU占用	极低	极高
带宽需求	低速SPI/并口	高频RGB/LVDS
RAM需求	仅局部缓存	需整帧缓冲
中断敏感度	低	高
系统稳定性	高	风险高

不带GRAM屏之所以“便宜”，是因为成本转嫁给了MCU+PCB+EMI+散热+软件。最终的整机成本，往往不带GRAM屏更高。

（3）对环境可靠性的适应性不同

工业、医疗、车载等高可靠行业，都有以下要求：

1·强电磁环境
2·高温、潮湿、震动
3·24小时常亮
4·多外设并行运行
5·RTOS复杂调度

不带GRAM屏几乎无法满足这些条件，因此行业默认：“工业必须带GRAM，医疗必须带GRAM，车载必须带GRAM。”

（4）调试难度与项目风险完全不同

使用不带GRAM屏的工程风险包括：

1·EMC测试极难过
2·FW要求极高
3·中断分配复杂
4·DMA仲裁问题频发
5·屏幕偶发闪烁难复现
6·故障排查成本极高

因此带GRAM屏是大多数项目的风险最小化方案。
