BOE京东方医疗液晶屏,医疗设备液晶模组玻璃

在医疗设备不断数字化、智能化的今天，“屏幕”已经不再只是一个简单的显示部件，而是医生与设备、医生与患者之间的第二界面。监护仪上的波形曲线、麻醉机上的参数变化、超声和内窥镜画面中的细小结构、术后会诊系统中的多路影像，都依赖一块稳定、清晰、可靠的医疗液晶屏来呈现。京东方医疗液晶屏正是在这样的背景下，逐步形成了完整的产品矩阵和工程解决方案。

一、从“参数表”走向临床场景

很多医疗设备在选型时的第一步，往往是翻开规格书，看分辨率、亮度、对比度这些数字。对于京东方医疗液晶屏来说，这些基础参数并不是简单的数字堆叠，而是围绕医疗场景反推出来的“技术底座”。

京东方在官网上对医疗显示产品线做了比较清晰的定义：尺寸覆盖约10.1~55英寸，普遍具备高亮度、高对比度、宽色域与广视角，主要应用于临床监护、超声、诊断、手术等环节，并承诺关键型号3年以上稳定供货，方便整机厂做平台化、长期化设计。

把目前应用比较广泛的12.1英寸、13.3英寸和15.6英寸医疗屏摆在一起，会看到一条比较清晰的技术脉络。以12.1英寸系列为例，京东方已经形成成熟产品族，在亮度、对比度、色彩一致性、灰阶表现、视角、结构稳定性、EMC抗干扰以及宽温运行等方面，整体达到医疗设备厂商通用的技术要求，被大量应用于监护仪、麻醉机等核心设备。

在13.3英寸段，京东方推出了EV133FHM-N40、NV133FHM-N63等液晶模组，用于新一代高分辨率医疗UI和移动查房、便携式超声等设备。以EV133FHM-N40为例：这是一块13.3英寸a-SiTFT-LCD模组，分辨率1920×1080（FHD），像素密度约166PPI，典型亮度300cd/m²，对比度800:1，可视角度在左右和上下方向均可达到85°（CR≥10），采用ADS结构、常黑显示模式，支持16.7M色和约72%NTSC色域。

型号	品牌	尺寸	分辨率	亮度	对比度	视角	显示颜色	背光	信号类型
EV240WUM-N10	京东方	24"	1920×1200	600	1000:1	89/89/89/89	16.7M	WLED	LVDS
QV185FHM-N80	京东方	18.5"	1920×1080	350	1000:1	89/89/89/89	16.7M	WLED	LVDS
EV238FHM-N21	京东方	23.8"	1920×1080	600	1000:1	89/89/89/89	16.7M	WLED	LVDS
EV270QUM-N10	京东方	27"	3840×2160	1000	1000:1	89/89/89/89	1.07B	WLED	eDP
HR270WU1-200	京东方	27"	1920×1080	725	1000:1	89/89/89/89	1.07B	WLED	LVDS
MV238QHM-N10	京东方	23.8"	2560×1440	300	1000:1	89/89/89/89	16.7M	WLED	LVDS
EV213U0M-N10	京东方	21.3"	1600×1200	2000	1000:1	88/88/88/88	灰度	WLED	LVDS
EV184QUM-N80	京东方	18.4"	3840×2160	1000	1000:1	85/85/85/85	1.07B	WLED	eDP
EV270QUM-N11	京东方	27"	3840×2160	1000	1000:1	89/89/89/89	1.07B	WLED	eDP
EV213QXM-N10-3DK0	京东方	21.3"	1536×2048	900	2000:1	89/89/89/89	1.07B	WLED	LVDS
EV190E0M-N50	京东方	19"	1280×1024	1300	1200:1	89/89/89/89	灰度	WLED	LVDS
EV190WPM-N10	京东方	19"	1680×1050	350	1000:1	89/89/89/89	16.7M	WLED	LVDS
EV238FHM-N13	京东方	23.8"	1920×1080	300	1200:1	89/89/89/89	16.7M	WLED	LVDS
EZ315KKM-A4Z	京东方	32"	3840×2160	1125	2000:1	89/89/89/89	1.07B	MiniLED	eDP
EV190WPM-N11	京东方	19"	1680×1050	350	1000:1	89/89/89/89	16.7M	WLED	LVDS
EV190WPB-N10	京东方	19"	1680×1050	0	1000:1	89/89/89/89	16.7M	无背光	LVDS
EV300QYM-N80	京东方	30"	3280×2080	1300	2000:1	89/89/89/89	1.07B	WLED	V-by-One

从这些参数可以抽象出几个对医疗场景很关键的特点：

1.高信息密度的分辨率设计

相较传统1024×768、1280×800等分辨率，FHD级别的1920×1080在12.1——13.3英寸尺寸上已经属于“高清+高信息密度”档位。对于需要在单屏上同时展示多路波形、参数表格、趋势曲线以及告警信息的监护设备而言，更高的像素密度意味着更少的翻页、更少的界面切换，医生在同一视野中能看到更多决策信息。

2.亮度与对比度的“医疗平衡点”

300——350cd/m²的典型亮度，在光线可控的ICU、手术室、检查室环境中已经足够清晰，同时不会因为过高亮度造成长时间使用时的视觉疲劳；800:1左右的对比度，在ADS/IPS结构下配合良好的灰阶响应，足以呈现呼吸波形细小起伏、血氧轻微波动等低对比度细节，而不会出现“灰成一片”的情况。

3.全视角带来的多站位可读性

监护仪往往固定在床旁或吊塔上，医护人员从床头、床尾、侧面、站姿或弯腰姿态查看屏幕是家常便饭。85/85/85/85的视角指标，意味着在大多数观察角度下，对比度和色彩变化都保持在可控范围内，不会因为视角偏离导致波形发灰、色块偏色，从而降低读取信息的可靠性。

4.色彩与灰阶的一致性控制

对于医疗屏来说，“看起来差不多”并不够。设备批量安装在同一病区，如果不同机器的色彩风格、灰阶过渡差异明显，很容易干扰医生对图像和波形的直觉判断。围绕12.1英寸医疗屏的技术资料（leehon.com）里，就特别强调了色彩一致性和灰阶表现，并指出产品线在出厂和批次控制阶段做了针对性的优化，以保证同系列设备在更换屏幕或扩展多屏显示时画面风格保持一致。

京东方医疗液晶屏的参数设计并不是追求“越高越好”，而是围绕“在医疗环境下长期稳定地呈现可靠信息”的目标，在分辨率、亮度、对比度、视角和色彩之间做了一套适合医疗场景的工程平衡。

二、京东方医疗液晶屏在不同医疗场景中的适配

仅仅看参数表，很难判断一块屏幕是否适合手术室、监护病房或影像科。医疗场景的差异，来自光环境、使用时长、阅读距离、信息密度以及电磁环境等多重因素的叠加。京东方医疗液晶屏的应用实践，也可以从这些典型场景中看得更清楚。

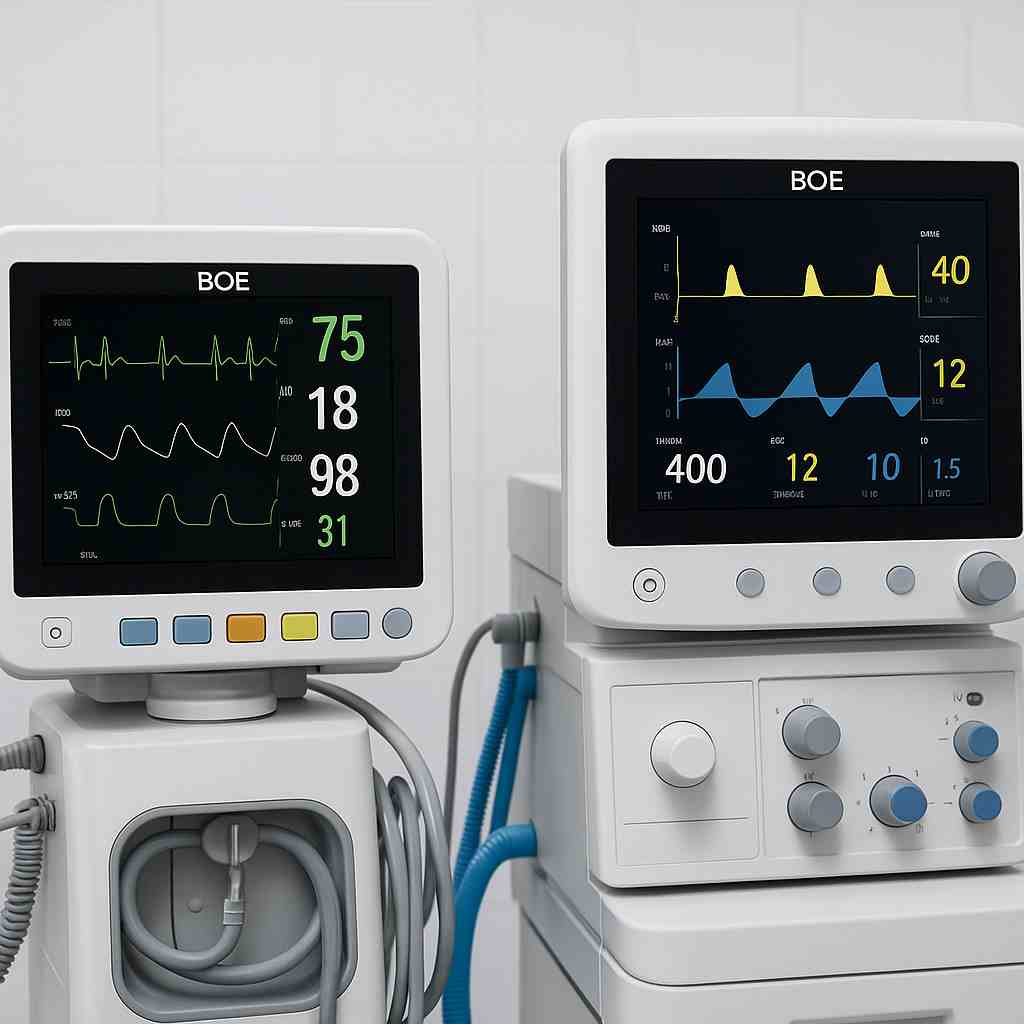

1.长时间运行与夜间可视

在重症监护病房和普通监护病房中，10.1——15.6英寸是主流监护设备尺寸区间。京东方在这一段提供的医疗屏，分辨率从XGA（1024×768）、SXGA（1280×1024）到FHD（1920×1080）都有覆盖，亮度通常设计在300~500cd/m²区间，对比度与视角则延续了ADS/IPS系列的优势。

这一场景下，有几个工程上绕不开的关键点：

连续运行与背光寿命

监护仪几乎24小时不间断运行，对背光寿命、热设计以及亮度衰减控制要求极高。京东方在医疗屏规划时，会结合长时间老化、温度循环等可靠性测试，保证在推荐使用寿命内亮度衰减可控，色彩变化可控；整机厂往往在系统层面叠加背光补偿策略，例如通过自动增益或亮度分级补偿延长使用周期。

夜班环境下的低亮度表现

夜间病房为了保证患者休息，整体照明会大幅调低。此时屏幕既要避免刺眼，又要保证波形、参数不“糊成一团”。京东方医疗液晶屏通过背光PWM调光与Gamma曲线优化配合，使亮度可以从白天高亮平滑拉低到夜间低亮，同时保持灰阶层次不过分压缩，医护人员仍能准确分辨波形细节。

抗反射与清洁消毒适配

监护设备周围常有顶灯、床头灯以及其他设备指示灯，如果屏幕表面反射严重，就会在关键区域形成眩光。京东方医疗屏普遍采用细雾面或防眩光表面处理，减少镜面反射；同时考虑到医疗环境的频繁擦拭和消毒需求，面板盖板和表面涂层在耐酒精、耐消毒液等方面也做了专门适配。

2.多信息叠加下的高可读性

手术室是对显示系统要求最高的环境之一。无影灯和手术灯带来强定向光照，术者需要在不同站位、不同距离下随时观察屏幕上的图像和参数，显示器必须在强光、阴影交错的环境中保持清晰。

京东方面向手术和会诊场景的医疗显示产品，尺寸可扩展到27英寸、32英寸甚至55英寸，分辨率达到QHD或4K，强调高亮度、高对比度、宽视角和宽色域，用于术中影像、术中导航和远程会诊等多种形态。

在实际应用中，可以拆分为几类需求：

多图像布局下的空间利用

介入手术、内镜操作常常需要在同一屏幕上并列显示实时影像、历史参考图、导航信息、生命体征和设备状态。京东方高分辨率大尺寸医疗屏为这种多窗口布局提供了像素和空间基础：在27英寸以上4K分辨率屏幕上，可以在保持每个窗口清晰度的前提下，布置4~6路图像和数据区，而不至于让字体缩得过小或波形太细。

色彩与层次对组织识别的影响

在手术画面中，血管、胆道、黏膜和病变组织往往依赖色彩和亮度细微差异来区分。京东方在医疗用屏上结合宽色域背光和严格的色彩一致性控制，并支持整机厂进行色彩管理和校准，从而在D65等标准色温附近保持较好的色彩准确度与一致性，减少因显示差异带来的主观判断偏差。

复杂电磁环境下的EMC表现

手术室中集中了高功率电刀、射频设备、X光机、超声刀等多种高能设备，对显示信号链的抗干扰能力提出挑战。京东方医疗液晶屏在模组结构上为屏蔽、接地提供了充分预留空间，同时配合合理的LVDS/eDP差分信号设计，可以在电磁环境复杂的手术室里，保持画面稳定、不闪烁、不花屏，保障术中关键信息持续可视。

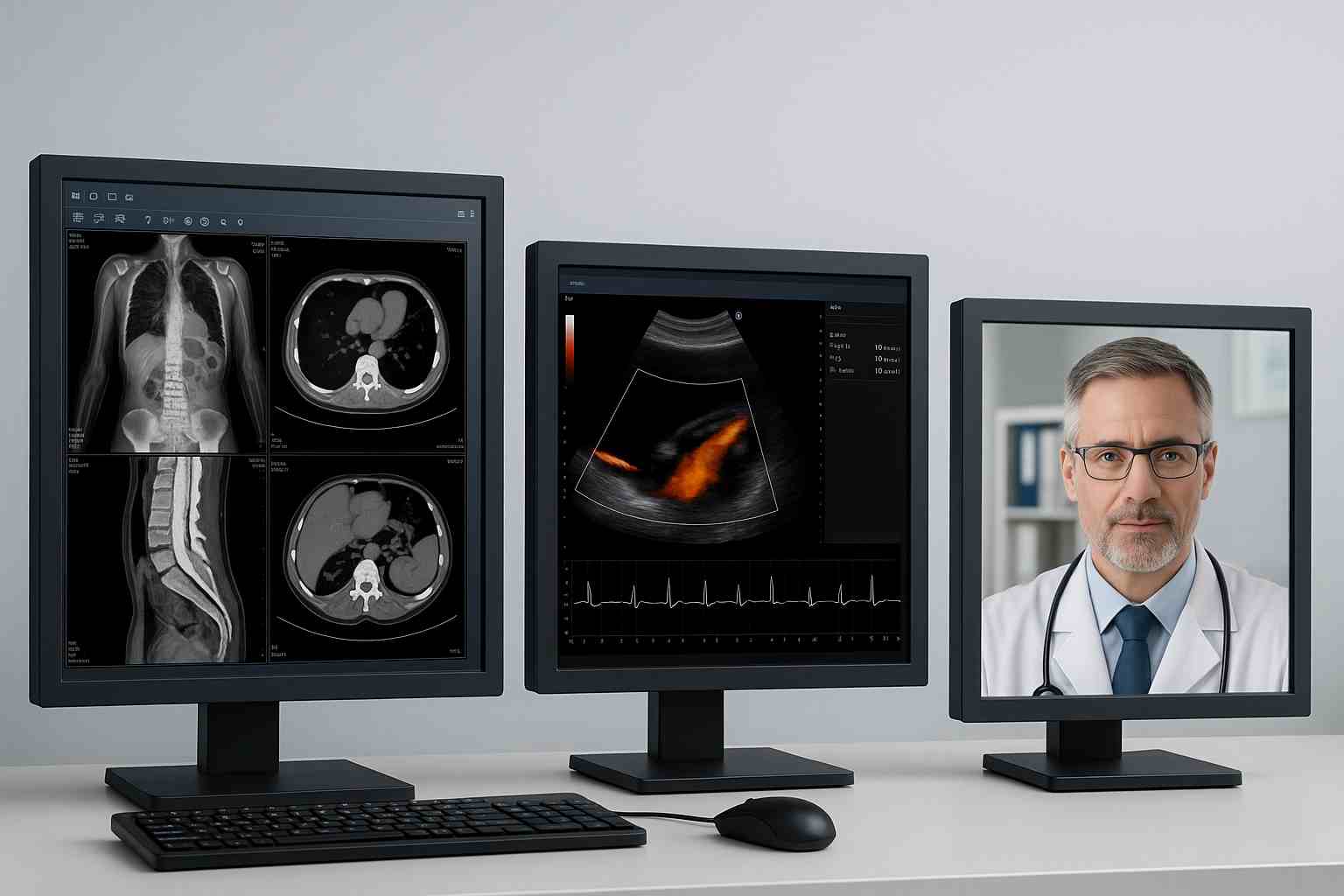

3.超声诊断、影像工作站与移动终端：灰阶、动态与便携

超声诊断和影像工作站是另一类对显示有特殊要求的场景。一方面，超声图像对灰阶线性和对比敏感，需要显示器在较宽的灰阶范围内保持细腻过渡；另一方面，实时刷新要求显示延迟和拖影尽可能小。

在这一方向上，京东方提供了17英寸、21.5英寸乃至更大尺寸的ADS/IPS医疗屏，采用16:9或16:10宽屏比例，分辨率可达FHD或更高，用于搭建PACS影像工作站、超声主显示器以及远程会诊终端等。

对于移动查房车、便携式超声、移动护理终端这类新形态设备，屏幕除了要有足够清晰度和视角，还要兼顾轻薄化、低功耗和宽温特性。像EV133FHM-N40这类13.3英寸FHD屏幕，模组厚度约2.4mm，支持eDP接口，适合做成轻薄的一体化前端终端，在医院内部实现移动会诊、床旁影像查看等应用。

在这些需要长时间盯屏的场景中，京东方还把自家在低蓝光、护眼显示方面的技术迁移到医疗方向，通过蓝光波峰红移、全色温低蓝光等方案，在不明显偏色的前提下降低短波蓝光能量输出，提升长时间阅读下的视觉舒适度。

三、从单块屏到系统

对于医疗设备厂商来说，选中某一型号的京东方医疗液晶屏只是第一步，真正复杂的是如何与现有设备平台、主板、电源、结构件以及整机EMC设计结合，做到既不过度改机，又能充分释放新屏幕的性能。

1.尺寸与结构：在旧平台上做“无感升级”

很多医疗设备产品线已经迭代多年，机箱开模、内部结构、线束固定甚至前面板开窗尺寸都相对固定。京东方在医疗屏产品规划时，一方面提供10.1、12.1、13.3、15.6、19、21.5等主流尺寸，另一方面在边框宽度、安装孔位、FPC出口位置等方面尽量向行业通用方案靠拢，降低整机改版门槛。

对于希望从早期TN屏升级到IPS/ADS医疗屏的设备厂商来说，这种“结构兼容”非常关键：很多情况下，只需要在EMI垫片、前框卡扣、密封条和防水防尘结构上做小幅调整，就能完成替换，而无需重新开模或大改机箱。

2.LVDS与eDP：接口代际过渡中的两条路

在医疗设备领域，LVDS接口依然有着极高占比，原因在于接口成熟、抗干扰能力强、配套主板和驱动板丰富。京东方在12.1英寸等经典医疗尺寸上，仍然提供LVDS接口型号，方便与传统主控板直接配套使用。

同时，为了适配新一代基于x86或ARM的高性能主板，京东方也在13.3英寸、15.6英寸等尺寸上推出eDP接口屏幕，如EV133FHM-N40等，采用30pineDP方案，支持更高带宽与更精简的线束布线。

这使得整机厂在接口过渡时有两种策略：

1、在主板仍以LVDS为主时，通过小型转接板将LVDS转为eDP，从而引入新一代eDP医疗屏；
2、在新平台上直接使用eDP主板，并为老型号屏幕保留LVDS接口，以便维持一段时间的上下兼容。

京东方在屏幕规格书中对差分信号电平、时序、背光驱动电压和PWM调光参数都有明确说明，工程师可以据此完成主板和转接板的信号完整性和EMC设计。

3.亮度与背光控制：与临床模式联动

同一款医疗设备，可能既会在日光房使用，也会被推入光线偏暗的ICU或手术室，这就要求屏幕具备较宽的亮度可调范围。京东方医疗液晶屏的背光系统通常预留了PWM调光接口，支持多档亮度调节，整机厂可以在上位机软件中定义“日间模式”“夜间模式”“手术模式”等。

当设备系统检测手术灯打开、病房灯光关闭或时间进入夜班时，可以通过软件自动调整PWM占空比，切换到低亮模式，并根据需要调整界面配色、背景亮度和告警色，使整体观感既不过亮刺眼，又不牺牲关键波形和数据的辨识度。京东方在背光响应和低亮度灰阶控制上的优化，为这种系统级联动提供了硬件基础。

4.EMC抗干扰

医疗设备要通过的电磁兼容标准比普通消费电子严格得多。显示屏作为大开口部件和信号集中部件，如果屏蔽和接地做得不理想，就很容易在整机测试中暴露问题。

京东方医疗液晶屏在模组设计上，会在金属框、电路板布线、接地焊盘和FPC走向上为屏蔽和接地提供有利条件，例如在关键位置预留接地弹片接触点、统一背光地和信号地参考面、控制背光驱动切换噪声等。

整机厂在此基础上，通过在机箱内部增加屏蔽罩、采用屏蔽线束、优化接地策略，可以在短时间内完成EMC调试，通过医疗级别的辐射与抗扰度测试，避免因为显示部分反复整改而拉长项目周期。

5.长期供货与平台化：从单一机型走向产品族

医疗设备的更新周期往往以年计，安装现场的设备甚至会工作十年以上。这就要求关键部件不能轻易停产。京东方在医疗显示业务中，强调对核心型号给出3年以上稳定供货承诺，并通过“同尺寸多型号、同接口多亮度”的方式，给整机厂预留升级与备选空间。

在工程实践中，医疗设备厂商可以围绕京东方的几个主尺寸建立统一产品平台：初期选用标准亮度、标准温度范围型号，后续若遇到更严苛环境需求（如手术室高照度、急诊室强光、部分户外移动场景），可以在不改变主板和结构的情况下，替换为更高亮度或更宽温型号，既延长产品线生命，也减少重复开发成本。

如果只盯着规格书上的分辨率、亮度和对比度，很容易把“京东方医疗液晶屏”理解为几组参数的组合。但从临床和工程的角度看，它更像是一套围绕医疗场景搭建的显示平台——从10.1~55英寸的尺寸覆盖，到ADS/IPS结构带来的广视角与色彩一致性，再到针对监护、手术、超声、影像工作站等不同场景的亮度和结构适配，以及围绕LVDS/eDP接口、EMC抗干扰、长期供货所做的工程布局，都是为了让“这块屏”在真实医疗环境中稳定地发挥作用。

1、在技术参数层面，先明确分辨率、亮度、对比度、视角和色彩等硬指标，理解这些参数在医疗场景中的实际意义；
2、在临床场景层面，结合手术室、病房、超声或影像科的光环境、使用时长和信息密度，去匹配合适的尺寸与产品族；
3、在系统集成层面，重点核对接口方式、电性参数、结构尺寸与EMC要求，提前规划好与现有设备平台的兼容路径以及未来数年的供货与升级策略。
