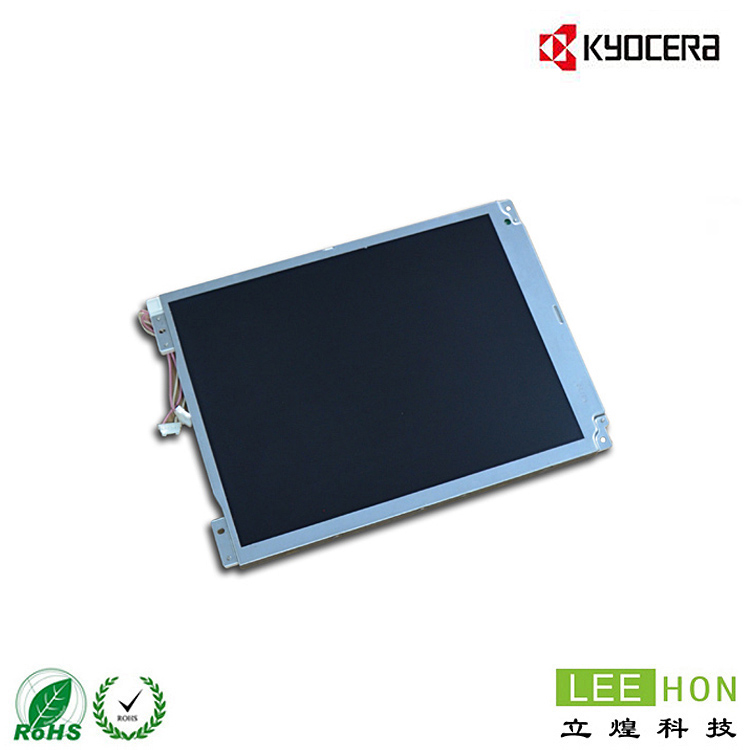

京瓷5.7寸TN液晶屏RGB工业屏TCG057QVLBA-G00

简要描述：立煌科技聚焦于工业类显示市场和车载、医疗、工控等专业类显示市场,京瓷TCG057QVLBA-G0产品广泛应用于智能手机、平板电脑、车载显示、医疗显示、工业仪表、智能穿戴和智能家居等众...

产品报价联系我们

产品分类

/ Products Classification 点击展开+

联系我们

全国统一咨询热线

19157671329

座机：0571-86684288

QQ：3234659108

地址：浙江省杭州市余杭区五常街道西溪软件
园金牛座B2座4层4118-4119

规格参数

京瓷5.7寸TN液晶屏RGB工业屏TCG057QVLBA-G00 基本参数
面板品牌	京瓷(KYOCERA)
面板型号	TCG057QVLBA-G00
面板尺寸	5.7英寸
面板类型	a-Si TFT-LCD,液晶模组
点分辨率	320（RGB）×240(QVGA）
像素密度	70PPI
像素布局	RGB垂直条状
显示区域	115.2(H)*86.4(V)
外观尺寸	127.2(H)*100.4(V)
外观厚度	3.74/6.0 mm (Typ./Max.)(厚度)
表面处理	镜面 (Haze 0%)
面板亮度	300 cd/m2
对比度	500:1 (Typ.)
可视角度	80/80/80/80 (Typ.)(CR≥5) (左/右/上/下)
工作模式	TN，常白，透射
视角	-
反应时间	10/25（Typ.）(Tr/Td)(ms)
显示颜色	262K (6-bit)
光源类型	WLED
触摸类型	无
面板重量	110 g（Typ./Max.）
信号接口	Parallel RGB (1 ch, 6-bit) , 40 pins , 端子
面板电压	3.3V (Typ.)
工作环境	工作:-20℃-70℃存储温度:-30℃-80℃

1，京瓷 (Kyocera) 推出的TCG057QVLBA-G00是一款采用a-Si TFT-LCD技术的5.7英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。总结它的典型特征为: 白光LED背光，上/下,左/右翻转显示，表面镜面。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。此型号适合应用于工业。
2，根据京瓷 (Kyocera)于2008年4月7日发布的版本号为Rev.02的产品规格书，TCG057QVLBA-G00显示分辨率为320(RGB)×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为115.2×86.4 (宽×高) mm，可视尺寸为117.2×88.4 (宽×高) mm，外观尺寸为127.2(宽)×100.4(高)×6(厚) mm，表面处理为镜面 (Haze 0%)，产品净重110g (Typ.)。
3，背光方面此产品采用了3 strings WLED发光的侧入式光源，光源的使用寿命为40K小时，不含背光驱动。TCG057QVLBA-G00采用了Parallel RGB (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。
如果开发新产品想采用TCG057QVLBA-G00液晶模组，建议您向网站在线客服索要详细规格资料参考。
