服务热线： TM035KBH02和TM035KBH02-09看起来只多了一个“-09”，实际选型时这个后缀不能省略。根据天马TM035KBH02-09正式规格书，文件内部的 Model No.仍然是TM035KBH02，而MODEL VERSION明确标注为09 。也就是说，TM035KBH02是基础型号，TM035KBH02-09可以理解为该型号体系中的具体版本，而不是两款尺寸、分辨率完全不同的液晶屏。
对于老设备维修来说，两者机械和基础电气条件非常接近，但如果原设备使用的是早期TM035KBH02，准备直接换成“-09”，仍然应该检查驱动IC、RGB时序以及初始化程序，不能只看54针FPC一样就直接判断完全兼容。
两款屏的基础规格其实很接近

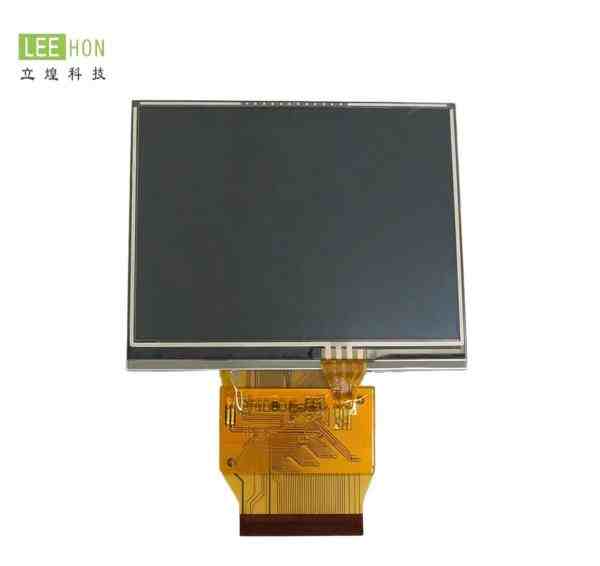

TM035KBH02属于天马较早的一款3.5英寸QVGA液晶模组，分辨率为320×240，显示区域70.08×52.56mm，外形约76.9×63.9×4.0mm，采用TN常白显示，并带4线电阻触摸结构。早期资料显示它支持RGB/CCIR601/656信号，逻辑供电为3.3V。TM035KBH02-09仍然保持：
| 项目 | TM035KBH02-09 |
| 尺寸 | 3.5英寸 |
| 分辨率 | 320×240 |
| 显示区域 | 70.08×52.56mm |
| 外形尺寸 | 76.9×63.9×4.0mm |
| 显示模式 | TN，常白 |
| 接口 | RGB / CCIR601 / CCIR656 |
| FPC | 54pin |
| 逻辑供电 | 3.3V |
| 触摸 | 4线电阻触摸 |
| 背光 | 6颗WLED串联 |
| 工作温度 | -20～60℃ |
| 存储温度 | -30～70℃ |
这些关键结构在“-09”的正式规格中都可以确认，所以如果只看尺寸、分辨率和接口体系，它们确实属于高度接近的版本。
真正需要注意的是驱动IC发生过变化
这才是TM035KBH02系列替换时最值得注意的地方，较早的TM035KBH02 V1.1规格使用的是 Novatek NT39016D 驱动IC，而后来的规格版本已经改成 NV3035C 。天马规格书的Revision Record明确记录：2013年的Rev2.1将驱动IC从NT39016D修改为NV3035C，同时更新了RGB Timing和初始化代码；后续Rev2.2又继续修改RGB Timing。
这一点对采用MCU、ARM或者嵌入式主板直接驱动RGB屏的设备非常重要，如果原机器的程序是针对早期NT39016D写死的，上电初始化、RGB时钟或者同步参数没有重新确认，即使新屏FPC能够正常插入，也可能出现：
• 屏幕不显示；
• 开机白屏；
• 画面位置异常；
• 闪屏；
• 颜色异常；
• 偶尔能亮但启动不稳定。
因此，这两款屏最大的替换风险并不是机械结构，而是 主板软件和RGB时序是否兼容后期驱动IC
亮度有没有区别？
公开资料中经常能看到TM035KBH02标注约350cd/m²，而TM035KBH02-09有些资料写420cd/m²，这里需要看清规格书的定义。
TM035KBH02-09的Rev2.4规格明确给出：亮度最低350cd/m²、典型420cd/m²，测试条件为背光20mA、环境温度25℃。而Rev2.4本身的修订记录也明确写有“Update Luminance”。
所以网上看到“350nit”和“420nit”并不一定互相矛盾，一个可能取最低保证值，一个可能取典型值，采购时更建议按照完整规格书Revision确认，而不是只比较销售页面上的一个亮度数字。
FPC是不是一样就可以直接换？
TM035KBH02-09采用54针接口，其中除了24bit RGB数据、HSYNC、VSYNC、CLK、DEN、SPI以外，还把4线电阻触摸和LED背光一起集成到接口中。41、42脚为VDD，53、54脚为GND，LED和触摸信号也有明确的位置。
早期TM035KBH02同样属于这种一体式FPC结构，因此硬件兼容基础比较好，但维修时仍建议把原屏的具体Revision确认出来。特别是早期批次和后期“-09”之间已经发生过驱动IC及时序调整，仅仅确认“都是54针”是不够的。
TM035KBH02能不能换TM035KBH02-09？
如果原设备使用的是后期TM035KBH02版本，并且主板本身已经按照NV3035C和新版RGB Timing配置，那么换TM035KBH02-09的成功率比较高，如果设备使用的是十多年前的早期TM035KBH02，尤其规格对应NT39016D，则建议先做样品验证。
重点检查三件事：
第一，看主板初始化程序。
确认是否需要更新NV3035C初始化代码。
第二，看RGB Timing。
TM035KBH02-09支持24bit RGB、8bit RGB以及CCIR601/656，不同模式的像素时钟并不相同。
第三，看整机触摸和背光。
确认4线电阻触摸方向、LED恒流条件以及FPC针脚没有因为原设备定制而发生变化。
如果这三项都确认无误，机械尺寸和显示区域基本不需要重新设计。
选型时应该报哪个型号？
如果设备原屏标签明确写着：TM035KBH02-09，采购时最好完整报“-09”，不要只说“TM035KBH02”。
原因很简单：TM035KBH02这个基础型号经历过多次规格修订，驱动IC、RGB时序、初始化代码以及亮度规格都发生过调整。用完整版本号采购，可以明显降低拿到不同批次规格屏幕的风险。
所以，TM035KBH02与TM035KBH02-09的关系，更准确地说是 同一基础型号体系下的不同版本配置 。两者的3.5寸、320×240、54针RGB、3.3V以及机械尺寸高度接近，但对于老设备替换，真正需要确认的是驱动IC和RGB初始化时序。
如果只是看到接口一样就直接换，可能能亮，也可能遇到白屏或启动异常；把原屏Revision和主板程序一起确认后再换，才是更稳妥的做法。
