BOE京东方13.3寸医疗液晶屏幕模组技术规格选型指南

医疗数字化加速发展的情况下，显示系统已经成为医疗设备的“第二诊疗界面”。可视化能力不仅影响医护人员对生命体征的判断，也决定着手术辅助设备、影像辅助系统、监控终端、护理监测平台等设备的实际体验。医疗UI图形化、数据密集度提升以及远程可视化需求的增长，医疗设备厂商开始逐步从传统10.4寸、12.1寸过渡到更高分辨率、更高清、可显示更多信息密度的13.3英寸液晶屏幕——而在这个尺寸段，京东方（BOE）提供的EV133FHM-N40与NV133FHM-N63成为行业内应用选型稳定和量产的两款医疗级液晶屏。

我们从医疗行业对显示技术的刚性需求开始，跟着立煌一块深入拆解IPS/ADS结构在医疗设备中的优势，并对BOE的两款13.3寸液晶屏进行架构、光学表现、电子接口、背光系统、色彩一致性、可靠性测试等多维度解析。同时结合医疗UI展示逻辑、手术室光环境、设备连续运行寿命、EMC抗干扰能力等实际应用需求，为整机厂提供一套可直接用于项目决策的选型指南。

一、医疗设备为什么正在向13.3寸升维？

在解析BOE的两款13.3寸屏幕之前，我们先理解一个背景：为什么原本稳定使用10.4寸、12.1寸的医疗设备，如今开始大规模导入13.3寸？

1.现代医疗UI的信息密度更高

如今的医疗设备UI结构从“纯数字显示”过渡到：

图形化图标

多区域参数显示

生命体征波形曲线

趋势图

药量曲线

动态趋势窗口

多屏合并显示

导航信息条

这些内容需要更高DPI、更高分辨率显示层级。1920×1080（FHD）已逐渐成为高端医疗仪器的主流分辨率，而13.3英寸是实现FHD显示的最佳人机工程尺寸。

2.13.3英寸是“高分辨率+空间控制”的最佳平衡点

医疗设备外形受限于：

仪器机身大小

护士站平台空间

手术室器械摆放

移动推车结构

护理柜台的横向宽度限制

13.3寸带来三个优势：

①能显示更多信息
②下边框更窄、结构更薄
③整机不会变得笨重

相比15.6寸，13.3寸仍能保持移动医疗设备的轻便性。

3.FHD+IPS是医疗影像/数据设备的黄金组合

无论是：

心电波形

超声引导下的穿刺辅助

麻醉参数显示

血气/血糖检测模块

便携式检查仪

医疗机器人

ICU远程监测设备

高分辨率+广视角已经是刚需。13.3寸FHD让画面具有更高精度，更适合阅读医疗曲线和数字信息。

4.医疗厂商要兼顾更长生命周期与供应链稳定性

京东方13.3寸FHD产品线是目前行业中供应周期最长、最稳定的系列之一，非常适合生命周期7–10年的医疗设备。

二、京东方13.3寸液晶屏参数规格

以下为你提供的原始数据基础上，加入专业解释，形成一张高参考价值的对比表。

型号	EV133FHM-N40	NV133FHM-N63
品牌	京东方（BOE）	京东方（BOE）
尺寸	13.3英寸	13.3英寸
分辨率	1920×1080（FHD）	1920×1080（FHD）
亮度	300nits	350nits
对比度	800:1	800:1
视角	85/85/85/85	80/80/80/80
色彩	16.7M	262K
背光	WLED	WLED
接口	eDP	eDP
面板类型	IPS/ADS技术	IPS/ADS技术
应用等级	医疗/工控/仪器	医疗/工控/轻量级图形界面

从表格可以我们看出，两款屏幕的共同点较多，但细节上存在关键差异：

1、EV133FHM-N40更偏向医疗影像显示

2、NV133FHM-N63亮度略高，但色彩深度为262K，适合简化型UI

三、从面板结构看IPS/ADS：医疗应用的技术核心

医疗行业长期采用IPS（或BOE的ADS）结构不是偶然，而是多种显示优势的综合结果。

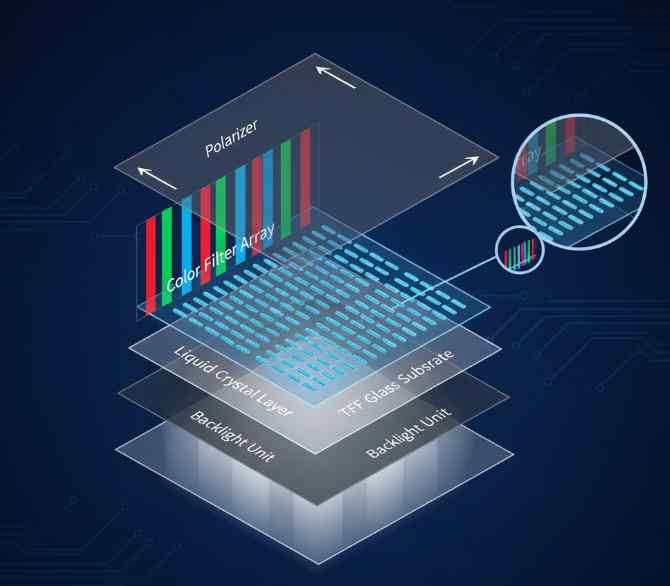

IPS的核心结构包括：

平面（in-plane）电极布局

液晶分子水平旋转

高视角的一致性

灰阶过渡自然

色彩不随角度偏移

下面从结构层面进行专业拆解。

1.偏光片与液晶分子排列：决定医疗曲线是否真实

IPS屏幕采用上下两层偏光片夹着液晶层：

1、IPS的液晶分子水平排列

2、光线偏转平稳

3、灰阶过渡连续

这一物理特性使其特别适合呈现：

1、ECG曲线

2、呼吸波形

3、血氧趋势线

4、温度/血压变化曲线

TN屏会导致波形边缘出现“锯齿”，但IPS不会。

2.共面电极结构带来超广视角

IPS的像素电极与公共电极同在TFT基板的同一平面内，这样产生的电场方向是水平的。液晶分子水平旋转，使得来自不同观看角度的光路差异变小。

医疗设备中常见的阅读角度包括：

1、医师站立60°看屏

2、护士俯视看设备

3、手术台两侧同时查看

4、ICU远处观察波形

IPS能保证每个角度色彩一致。

3.亮度稳定性：医疗环境的基础要求

WLED背光在医疗设备中需要满足：

1、稳定性

2、色温一致性（通常6500K–7500K）

3、抗高温

4、长时间点亮不衰减明显

京东方的13.3寸背光寿命普遍超过30,000–50,000小时。

四、EV133FHM-N40：医疗级FHD屏幕的主流选择

从专业层面审视EV133FHM-N40

1.色彩深度16.7M：真实显示医疗界面

相比NV133FHM-N63的262K色彩，16.7M色彩具备以下优势：

1、医疗图标色彩更细腻

2、波形颜色稳定

3、多种告警颜色（红/黄/蓝）不会出现条带

4、影像辅助内容更真实

尤其是在ICU或监护仪中，色彩失真可能造成误判。

2.全视角85/85/85/85：多角度观察不偏色

适用场景：

1、手术台

2、护士站

3、麻醉工作站

4、移动医疗推车

不同人员在不同角度观察数据不会出现偏色或亮度变化。

3.eDP接口：高带宽、低功耗、信号纯净

医疗设备采用eDP的优势：

1、抗干扰能力强（满足医疗EMC要求）

2、支持FHD高带宽传输

3、整机主板更加轻量化

4、更易通过电磁兼容认证

4.适用于高端UI设备

适合：

1、ICU/CCU高端监护仪

2、麻醉机

3、术中辅助可视化设备

4、实验室高精度分析仪

5、智能便携式诊断仪

五、NV133FHM-N63：轻量级医疗与工控设备的FHD方案

NV133FHM-N63与N40的差异主要在色彩深度和亮度上。

1.350nits：适用于环境光较强的室内场景

医院常见的环境光约为150–300lux。

350nits足以应对：

护士站

手术准备室

康复室

实验室仪器

工控操作屏

2.262K色彩：适合简化UI

适合不需要丰富色彩表现的设备，例如：

便携式健康检测仪

药量控制系统

消毒监控系统

实验室定量分析系统

不过不建议用于复杂波形显示设备。

六、13.3寸IPS屏幕的医疗级应用优势

基于IPS结构，13.3寸在医疗场景中具备以下性价比优势。

1.更高分辨率展示更多生命体征

13.3英寸的屏幕能够同时显示：

多通道ECG

血氧

血压

呼吸率

温度

实时趋势图

告警窗口

设备工作状态图标

在ICU里，多个参数合并显示能大幅提升阅读效率。

2.医疗图片呈现更加真实稳定

例如：

超声辅助图像

医疗机器人导航画面

血气分析图谱

医疗穿刺辅助界面

IPS的色彩一致性和灰阶稳定性确保图像不会随视角变形。

3.亮度稳定性满足长期点亮需求

医疗设备常年24小时运行，而IPS+WLED是目前最稳定的组合。

4.EMC抗干扰能力表现优异

医院环境电磁设备众多，如：

高频手术刀

超声仪器

CT/MRI

监护系统

IPS配合eDP传输可减少干扰，使系统更易通过IEC60601标准。

七、13.3寸IPS面板的可靠性测试

医疗设备显示屏必须经过严格测试，包括：

高低温循环（-20℃↔70℃）

高湿度（95%RH）

灰尘测试

振动测试

跌落模拟

背光寿命测试（1000小时连续点亮）

ESD静电抗扰度

高频电磁环境测试

BOE的13.3寸系列均通过工业与医疗相关标准。

八、两款屏幕的适用场景总结

EV133FHM-N40更适合：

高端监护仪

医疗机器人

移动超声辅显

麻醉系统

医疗车载终端

血气分析系统

NV133FHM-N63更适合：

简化型医疗设备

工控操作屏

健康监测终端

实验室辅助仪

便携式护理设备

九、常见场景问题

Q1：13.3寸是否会过大？

不会，相比12.1寸，只增加有限尺寸，却提升信息承载能力。

Q2：IPS与ADS的区别是什么？

ADS是BOE优化版IPS，视角与灰阶表现更好。

Q3：医疗设备为何偏好eDP？

抗干扰强，更易通过EMC测试。

Q4：300nits是否够亮？

手术室等强光环境建议≥350nits。

Q5：262K色彩是否会影响医疗显示？

对复杂UI可能造成轻微色阶损失，建议使用16.7M色。

Q6：背光寿命多久？

通常30,000–50,000小时。

Q7：IPS是否比TN更耗电？

是，但医疗设备更看重画面稳定性。

Q8：IPS是否适合长时间显示ECG？

非常适合，灰阶稳定性强。

Q9：NV133FHM-N63能否用于影像设备？

不建议，色彩深度不足。

Q10：医疗屏幕是否必须宽温？

移动设备必须，固定设备可按需选择。

Q11：视角是否影响医疗设备读数？

影响极大，因此IPS/ADS是刚需。

Q12：13.3寸是否可替换12.1寸？

需注意外形与接口，大多数情况需要改结构件。

为什么认为京东方13.3寸是下一代医疗屏的核心配置？

从技术发展趋势来看，医疗设备正全面进入：

更高分辨率

更高信息密度

更宽视角

更高稳定性

更长生命周期

更强抗干扰

京东方13.3寸系列液晶屏特性刚好能满足（也有其他液晶屏适合）：

FHD1920×1080提供更细腻的界面展示

IPS/ADS提供更真实、更稳定的灰阶与色彩表现

eDP接口为医疗设备提供更强信号稳定性

BOE供应链确保长期供货

其中：

EV133FHM-N40：适用于高端医疗设备

NV133FHM-N63：适用于轻量化医疗或工控设备
