TFT工业液晶屏用什么驱动？液晶模组驱动板
发布日期：2025-09-26 14:52 浏览量：TFT（薄膜晶体管）液晶屏的驱动是一个系统工程，它依赖于驱动芯片、高速接口、以及主控单元的协同工作，以精确控制屏幕上的每一个像素。
驱动TFT-LCD的核心组件和方式可以分为以下几个方面：
一、核心驱动芯片（DriverICs）
TFT屏幕的显示功能主要由两类专用集成电路（IC）控制，它们负责将主控发来的数字信号转换为屏幕所需的电压信号。
1.栅极驱动器（GateDriverIC/扫描驱动器）
作用：负责提供开关信号，控制屏幕上的每一个薄膜晶体管（TFT）的开启和关闭。
原理：通过对栅极线（GateLine）施加高电平电压（VGH，开启TFT）和低电平电压（VGL，关闭TFT），实现逐行扫描，决定哪个像素在何时接收数据。
2.源极驱动器（SourceDriverIC/数据驱动器）
作用：负责提供图像灰度信息的模拟电压。
原理：当栅极打开时，源极驱动器将模拟电压施加到**源极线（SourceLine）**上，该电压最终作用于液晶分子，控制液晶的扭曲程度，进而决定通过该像素的光量（亮度和颜色）。
3.时序控制器（TimingController,T-Con）
作用：系统的“大脑”，负责接收来自主机（如CPU、显卡）的图像数据，并生成精确的时序信号，确保栅极和源极驱动器能完美同步，正确地将图像数据写入面板。
二、驱动方式与应用场景
根据屏幕的尺寸和分辨率不同，TFT-LCD的驱动方案会有很大差异：
| 场景 | 尺寸范围 | 常见主控 | 典型接口 | 核心特点 |
| 小尺寸/低分辨率 | ≤5英寸 | MCU（如STM32,ESP32） | SPI/8080串口/并口 | 电路简单、成本低，适合低功耗设备，驱动IC集成度高。 |
| 中尺寸/中高分辨率 | 5∼10英寸 | MPU/FPGA | RGB并行/LVDS | 实时刷新、数据传输速度快，适用于工业控制、车载中控。 |
| 大尺寸/高分辨率 | ≥10英寸 | 专用驱动板/显卡 | LVDS/eDP/MIPI | 高速、高带宽、抗干扰强，适用于笔记本、医疗、工业大屏。 |
主要显示接口类型：
| 接口类型 | 适用场景 | 关键优势 |
| RGB并行接口 | 工业屏、车载中控 | 实时刷新，结构简单，但信号线多。 |
| LVDS（低压差分信号） | 工控机、医疗设备 | 抗干扰能力强，支持大尺寸高分辨率。 |
| MIPIDSI | 手机、平板等移动设备 | 高速、低功耗，节省走线。 |
| eDP（嵌入式DisplayPort） | 笔记本、医疗监护屏 | 超高带宽，支持4K/8K等超高清显示。 |
三、辅助驱动模块
除了核心的数据和时序驱动外，TFT-LCD的完整工作还需要以下模块配合：
电源模块：负责生成液晶工作所需的各种偏置电压（如VDD,VGH,VGL,VCOM等），维持液晶的电气特性。
背光驱动：TFT液晶屏本身不发光，需要LED背光，背光驱动电路负责精确控制LED的电流，以调节屏幕的亮度。

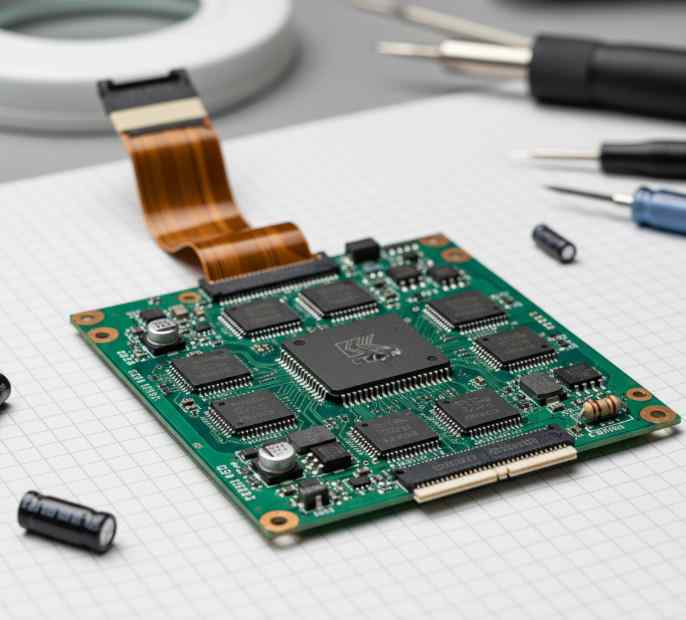

专用驱动板（针对大尺寸）：在工业和医疗场景，常使用集成了T-Con、电源、背光驱动和接口转换（将HDMI/VGA等信号转为LVDS/eDP）功能的驱动板，以确保高稳定性。
驱动TFT工业液晶屏，核心在于利用栅极驱动器和源极驱动器对屏幕进行矩阵式扫描和电压控制。在实际应用中，需要根据屏幕的尺寸、分辨率以及应用环境，灵活选择最合适的主控芯片（MCU/MPU/FPGA）和高速接口标准（RGB、LVDS、MIPI或eDP）。
