工业液晶屏一半正常另一半灰屏是什么情况,液晶模组灰屏故障

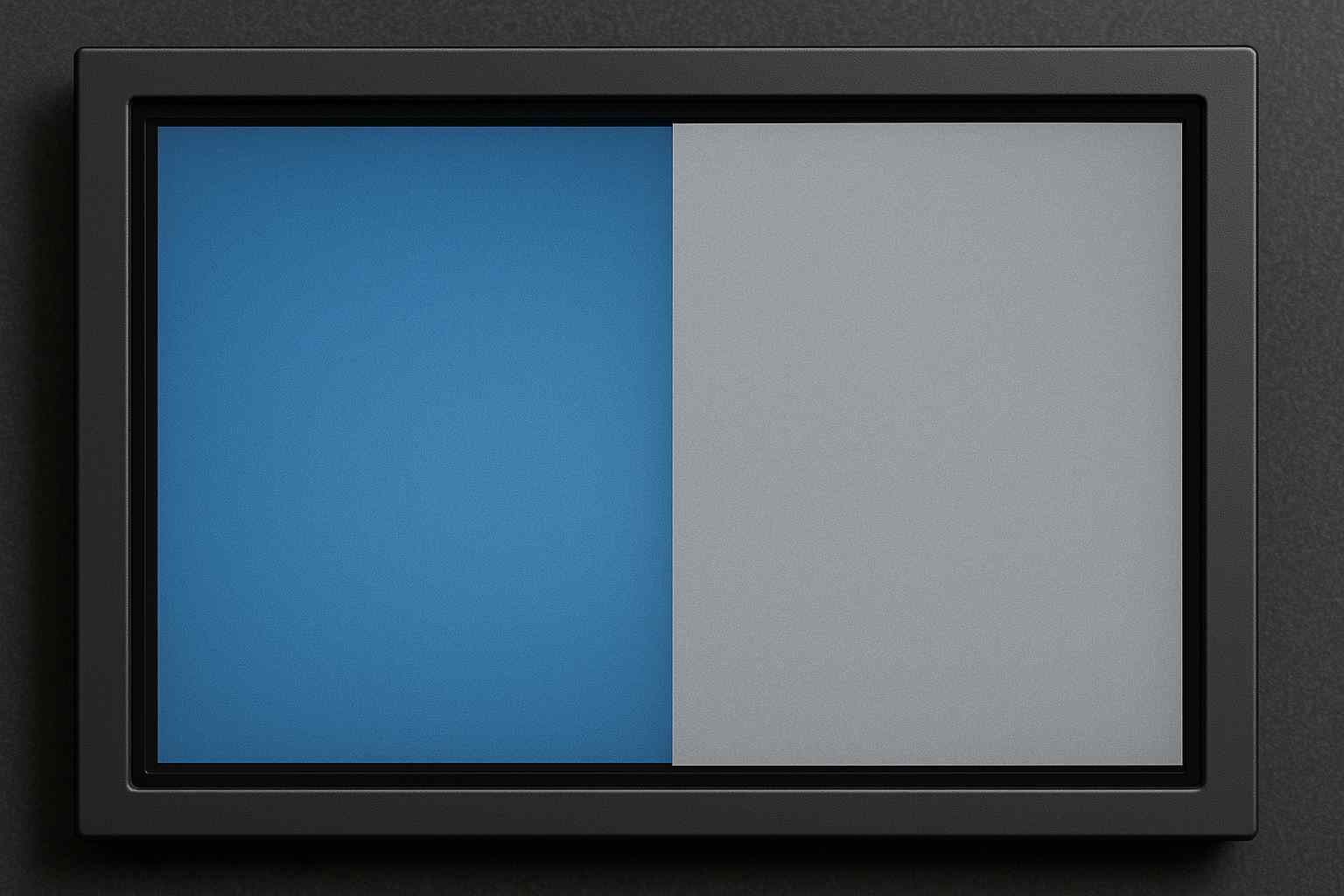

当友达（AUO）或其他品牌的TFT液晶屏出现一半显示正常、另一半为灰屏（或白屏、黑屏）的故障时，这通常是一个面板驱动或信号传输层面的硬件故障。这种现象表明液晶屏的驱动电路在某个关键节点处被中断，导致部分区域无法接收到正确的信号电压。

导致这种“一半正常，一半灰屏”现象的几种最常见且关键的原因，以及相应的排查方法：

1.液晶屏面板侧故障（排线和COF）

这是造成此现象的最主要原因。TFT液晶屏的显示数据是按区域（通常是左右两半）传输的。

侧边驱动IC（COF/COG）故障：

COF(ChiponFlex)或COG(ChiponGlass)是将驱动液晶的芯片集成在柔性电路板或玻璃上的技术。一个大型液晶屏通常会有多组COF/COG驱动IC，每组负责控制屏幕的一部分（例如左半边或右半边）。

如果负责灰屏区域的某个COF/COG芯片损坏、虚焊或其供电电压丢失，那么该区域的所有像素点就会失去控制信号，导致无法正常显示（表现为灰屏、白屏或黑屏）。

FPC/排线接触不良或损坏：

连接驱动板和液晶面板的FPC（柔性印刷电路）或排线可能因为插拔、震动或长期使用而接触不良或部分线路断裂。如果传输到灰屏区域的LVDS/eDP信号线或**关键时序控制信号（TimingSignals）中断，就会造成区域性显示故障。

2.驱动板侧故障（T-CON板）

驱动板，尤其是T-CON板（时序控制板），是负责将主板信号转化为液晶屏能识别的时序信号和驱动电压的关键。

T-CON板输出信号异常：

T-CON板在向液晶面板输出信号时，信号会被分成左右两路。如果其中一路输出缓冲芯片损坏或供电异常，就会导致对应半边的屏幕灰屏。

VCOM（公共电压）或供电异常：

T-CON板需要提供多个关键电压，包括VCOM（公共电极电压）和Gamma校正电压。如果灰屏区域的VCOM电压出现偏差或丢失，也会导致液晶分子无法正常偏转，显示为灰屏。由于VCOM的异常往往会影响一整块区域，因此是常见原因之一。

3.编程或固件错误（极少见）

时序（Timing）参数错误：虽然极少，但如果在烧录驱动板固件时，写入了错误的液晶屏时序参数，可能导致驱动芯片无法正确同步左右两边的信号，从而出现区域性的显示错误。不过，这种故障通常是开机就出现，而不是使用过程中突然发生。

排查和解决方法

由于这种故障属于硬件的底层驱动问题，普通用户很难自行修复。建议按以下步骤排查和处理：

1.断电检查连接：

立即断电，并仔细检查连接驱动板和液晶面板的排线（通常是LVDS或eDP）。

拔下排线，检查接口和排线触点是否有氧化、弯曲或烧焦的痕迹，并重新连接确保插紧。

2.更换排线（FPC）：

如果重新插拔无效，尝试更换一根全新的、型号完全匹配的排线。这是最简单的测试方法，很多时候是排线内部断裂导致的问题。

3.更换驱动板（T-CON）：

如果更换排线后问题依旧，很可能是驱动板（T-CON）故障。尝试更换一块型号完全匹配的驱动板。

4.最终诊断（面板故障）：

如果更换排线和驱动板后问题仍然存在，那么几乎可以确定是液晶面板本身的COF驱动IC或排线故障。

友达（AUO）等工业级液晶屏的面板故障通常不可修复（成本极高），此时最经济的解决方案是更换整块液晶屏模组。

液晶屏常见显示故障对照表

注意：屏幕一半正常显示，另一半呈现灰屏或亮度异常。它一般不是液晶本身坏掉，而是信号或驱动不对称导致。TFT液晶屏内部的维修需要无尘环境和专业的压合焊接设备，非专业人士请勿尝试拆卸屏幕面板或更换COF/COG芯片，以防造成更严重的损坏。
