铁矿钻机上使用的LCD工业液晶显示屏幕模组

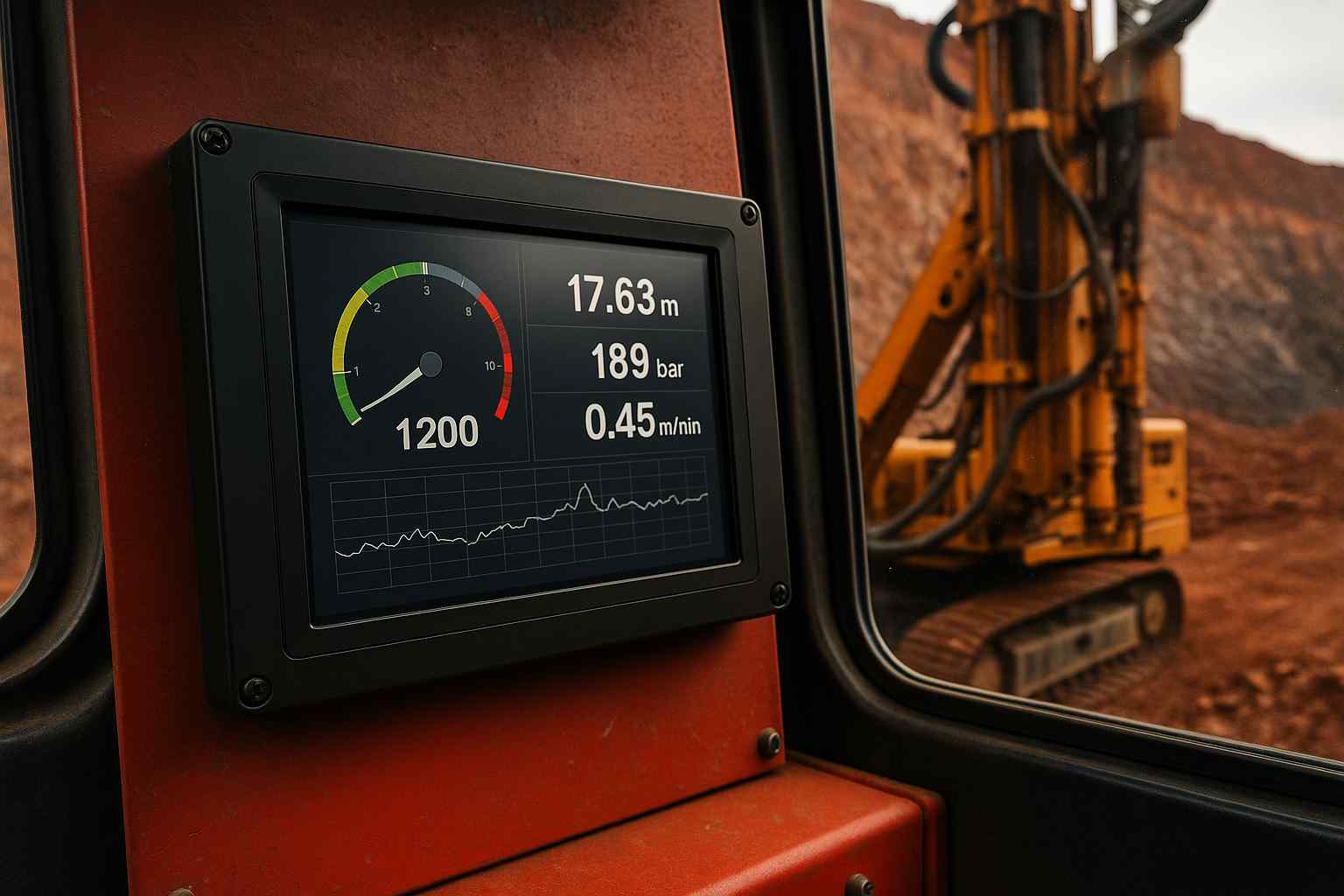

铁矿钻机属于极端环境工业设备，对液晶屏幕的抗震、防尘、防水与宽温要求远高于普通工业控制系统。在矿山机械设备中，钻机是典型的高强度、高振动、高粉尘作业设备。无论是地表露天矿的液压钻机，还是地下铁矿的智能勘探钻机，都离不开人机交互与数据监测终端。而这些监控终端的核心——便是LCD工业液晶屏。它负责实时显示钻速、钻压、转矩、电流、液压系统压力、深度等关键参数，是整个钻机的“视觉中枢”。相比一般工控机，矿用环境对液晶显示屏幕提出了极高要求：

极端温度（-40°C~+85°C）

强烈震动与冲击

高湿度、高粉尘

电磁干扰（来自大功率电机与液压泵）

强光或夜间照明环境

一、铁矿钻机的工作环境特征

环境参数	特征描述	对显示系统的影响
温度极端	露天矿夏季温度可达60°C，冬季低至-30°C	液晶响应变慢、背光衰减、色偏
粉尘污染严重	铁粉、岩粉、油污混合	易导致短路、接口接触不良
高湿度与水汽	地下矿区湿度常超90%	导致显示模组雾化、腐蚀
机械振动冲击	冲击加速度可达10~50G	模组脱落、FPC松动、玻璃裂纹
强电磁干扰	电机与高压泵启动时干扰强	信号失真、闪屏、黑屏
强光照射	户外昼间光照>20000LUX	屏幕反光严重、可视性下降

因此，铁矿钻机的液晶显示系统必须满足：宽温运行、防震防尘、高亮防眩、EMI防护、全天候可读。

二、LCD工业液晶屏的结构与技术要点

1.工业级液晶模组结构

典型铁矿钻机LCD显示模块结构：

盖板玻璃（防爆/AR镀膜）、OCA光学全贴合层、TFT-LCD液晶面板（a-Si或IPS）、背光模组（高亮LED+导光板）、金属散热背板、防震支撑框+EMI屏蔽层

技术关键：

全贴合（OCA/OCR）结构：消除空气层反光，提高抗震强度；

防爆玻璃：厚度≥3mm，可承受瞬时冲击；

铝合金散热背板：加快热量传导，防止背光过热；

金属屏蔽层：抵抗电磁干扰，确保信号完整性。

2.光学性能设计

项目	要求参数	工程意义
亮度	≥1000 cd/m²	阳光直射下仍可读
对比度	≥1000:1	强光环境下显示清晰
视角	≥85°/85°/85°/85°（全视角）	倾斜观察时不偏色
表面处理	AG防眩光 + AR防反射膜	降低反光干扰
透光率	≥85%	提升显示亮度效率
响应时间	≤25ms	避免数据跳动时拖影

3.宽温液晶与背光系统

液晶材料：选用AAS或IPS结构宽温液晶，确保低温下分子不冻结；

LED背光：采用铝基高功率LED阵列，耐高温并具自动亮度补偿；

背光寿命：≥50,000小时，支持7×24小时连续运行；

驱动IC：采用宽温型（-40°C~+105°C）芯片，如HX8282/HX8239系列；

散热方式：被动导热+导风结构结合，维持模组热平衡。

三、防护设计与机械结构

1.防水与防尘设计

工艺	防护等级	实现方式
密封圈 + 全贴合	IP65–IP68	防止粉尘与水汽进入
透气膜	IP67级	平衡内部气压，防结露
背板防护涂层	防盐雾 > 96h	适应高湿环境

实际应用中，钻机显示终端通常采用全密封防护结构+船型防水接头，以应对雨雪、油污和高压冲洗等极端条件。

2.防震抗冲击设计

金属支撑框+防震胶垫：吸收振动能量，保护LCD玻璃；

FPC线束固定：防止震动导致排线松脱；

PCB加固螺柱：增加模组结构强度；

整机振动测试标准：符合IEC60068-2-6/MIL-STD-810F。

四、信号接口与兼容性

铁矿钻机上的LCD模组一般与主控PLC或嵌入式工控板连接，常用接口如下：

接口类型	特点	应用
LVDS	抗干扰能力强，传输距离长	工控主板主流
eDP	高速低功耗，分辨率高	新一代嵌入式系统
RS232/RS485（触摸接口）	工业通讯稳定	PLC控制终端
CAN总线（扩展）	车载或重型机械使用	数据总线整合

高端钻机系统常采用LVDS+RS485触摸接口的组合，兼顾抗干扰性与兼容性。

五、触控功能与操作安全

铁矿钻机多为带手套操作，因此触控屏必须满足：

高灵敏电容屏+手套识别算法；

支持湿手操作、防水触控；

表面硬度≥7H，防刮防油污；

具备误触防护逻辑（TouchFiltering）；

工作温度-30°C~+80°C稳定无漂移。

医疗、车载领域常用的触控IC（如EETI、ILITEK、Goodix工业系列）在矿用设备中也得到广泛应用。

六、选型建议

参数类别	推荐指标	说明
尺寸	7" / 10.4" / 12.1"	视距约50~70cm最优
分辨率	1024×768（XGA）	信息密度与清晰度平衡
亮度	≥1000 cd/m²	阳光下可视
防护等级	IP65–IP67	防尘防水
工作温度	-30°C~+85°C	矿区适应
接口类型	LVDS / RS485触控	稳定可靠
背光寿命	≥50,000h	持续作业环境
外壳材质	铝合金或不锈钢	防腐蚀防冲击

七、典型品牌与型号示例

厂商	典型型号	特点
AUO（友达）	G104XVN01.0 / G121XCE01.0	宽温+高亮1000cd/m²，LVDS接口
Tianma（天马）	TM101QDHU06 / TM104SDH01	宽温、抗震，适合矿用终端
Innolux（奇美）	AT104SN11 / AT070WVN02	高亮低功耗，7–10.4寸系列
BOE（京东方）	HT101WX1-200	医工通用型，全贴合可定制
Leehon（立煌科技）	LM104XGA-WT / LM121HB-IND	定制防震、防水、防眩光结构，适配矿用钻机环境

其中立煌科技（Leehon）系列工业液晶屏广泛应用于矿山钻机、挖掘机、油田控制终端，具备整机级定制能力。

八、常见问题与工程建议

为什么普通商用液晶屏不能用于铁矿钻机？

→因为商显屏亮度低、防护等级不足，无法抵抗震动与粉尘，极易出现黑屏或触控失灵。

如何防止低温启动黑屏？

→选择宽温型液晶材料（AAS/IPS），并加装预热电路。

背光寿命下降如何避免？

→使用铝基LED板+自动调光电路+散热底板。

EMI干扰导致屏幕闪烁？

→增加金属屏蔽层与滤波电容，LVDS线屏蔽层接地。

防水结构设计要点？

→接口防水圈、排气透气膜、全贴合封装均不可省略。

铁矿钻机的LCD工业液晶显示屏，不只是一个显示设备，更是连接人机与控制核心的“信息窗口”。它必须在：高震动、高粉尘、高温差、高湿度、高电磁干扰的五高环境中，依然保持高亮清晰、稳定可靠、可持续运行。

因此，选择合适的工业LCD显示屏，需要从亮度、防护等级、接口兼容、宽温性能与结构工艺多维度综合考虑，并优先选择具备工业定制与环境测试认证（如IEC60068、IP67、EMI防护）的产品。

杭州立煌科技有限公司作为一家专注于工业领域的液晶显示驱动方案提供商，与京东方（BOE）、天马（TIANMA）、龙腾（IVO）、友达（AUO）、群创（Innolux）、京瓷（Kyocera）等多家全球领先液晶面板制造商建立深度合作关系，专业供应多品牌、全系列的工业级液晶显示屏与定制化解决方案。

文章内容参考资料

1.IEC60068-2-6

2.IEC60529

3.AUOIndustrialDisplayWhitePaper

4.TianmaWideTemperatureDisplayGuide

5.BOEIndustrialSeriesTechnicalDatasheet

6.Panelook

7.Leehon
