服务热线： LCD（LiquidCrystalDisplay）液晶显示屏在工业设备、仪器仪表、HMI、广告机、车载终端中依然是主流选择。理解LCD的工作原理，不能停留在“液晶分子受电场影响改变透光率”这一句科普上；在工程落地中，真正决定一块LCD液晶屏/液晶模组能否稳定交付的，是“光学成像机制+TFT像素电路+时序驱动链路+背光电源与热管理+（可选）触控叠层”的系统闭环。
1.LCD为什么能显示
本质是“背光被像素调光”，绝大多数工控屏是TFT-LCD（薄膜晶体管液晶显示）。其中“液晶”是一种介于液体和固体之间的特殊材料。它最大的特点是：在通电和不通电时，分子排列状态会变化。它自身并不发光，光源来自背光模组（LEDBacklight）。LCD面板的作用更像一张“可编程光阀阵列”：每一个像素（准确说每个子像素RGB）通过电压控制液晶层的光学状态，从而决定背光能透过多少。

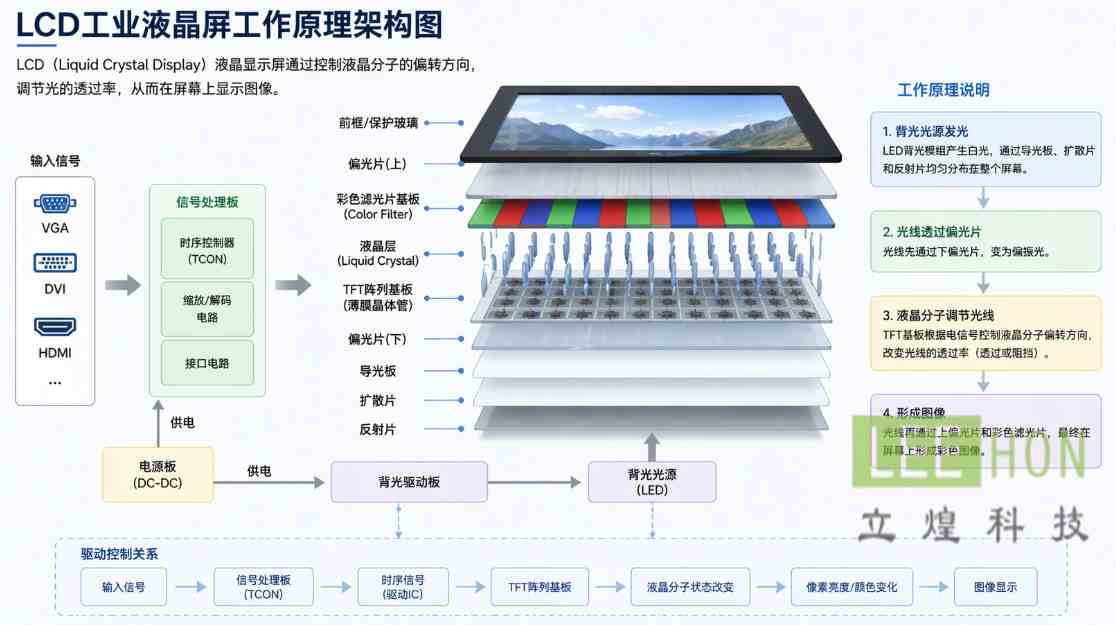

从背面到正面，典型结构可以概括为：
1·背光模组：LED灯条/导光板/扩散膜等，提供尽可能均匀的白光。
2·下偏振片：把杂乱偏振的光变成单一偏振方向。
3·TFT阵列玻璃（Array）：每个子像素包含TFT开关与存储电容，用于“写入并保持电压”。
4·液晶层（LC）：电场改变液晶分子排列，从而改变偏振光状态。
5·彩色滤光片（CF）：把光分成R/G/B三个子像素颜色。
6·上偏振片：与下偏振片共同决定“最终透光比例”。
核心结论：LCD显示不是“发光”，而是“调光”。画面亮暗来自背光透过率的变化。可以把它理解成：背光是灯，液晶是阀门，偏光片是筛子，彩色滤光层是调色板。

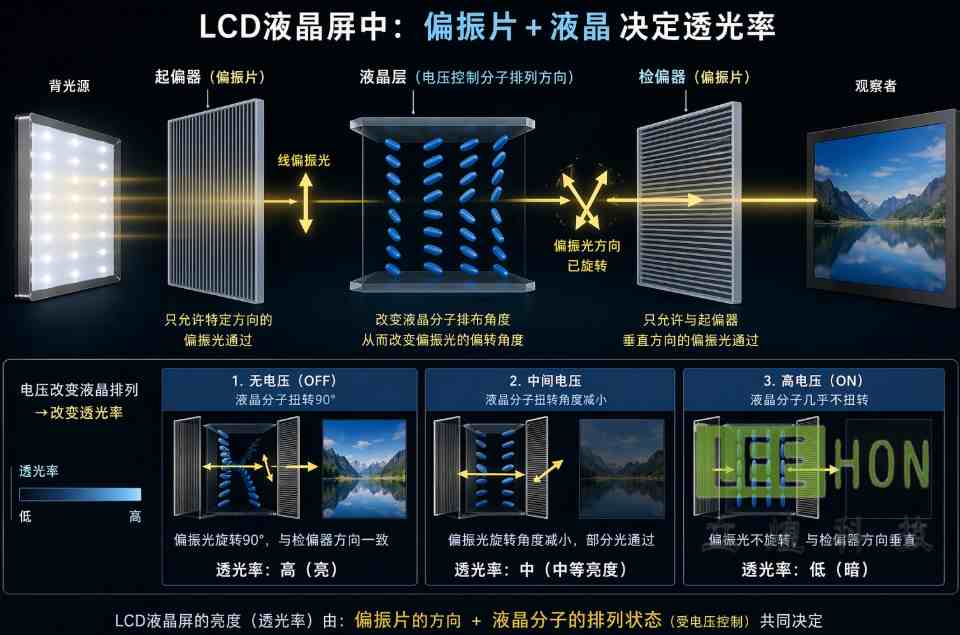

2.液晶层怎么“调光”：
偏振片+液晶决定透光率，液晶分子具有各向异性：在电场作用下会趋向某种排列状态。不同模式（TN/IPS/VA）液晶分子的转动方式不同，但共同点是：它们会改变经过液晶层后光的偏振状态，使其更容易或更难通过第二片偏振片。
工程上不必把每个模式的电光曲线推导出来，但要掌握两个关键现象：
1.灰阶来自电压控制：像素电压不是“开/关”，而是连续范围，通过Gamma曲线映射得到不同亮度等级。
2.温度影响响应速度：低温液晶黏度上升，分子转动变慢，会出现拖影/响应变慢，这也是低温工控屏常见体验问题的物理根因。
3.像素为何能单独显示：
TFT+存储电容实现“逐行写入、逐帧保持”，LCD面板能显示图像，离不开TFT主动矩阵。每个子像素都具备：
TFT开关：由“栅极信号（Gate）”控制开/关；
存储电容（Cst）+像素电容（Cpix）：用于在一帧时间内保持电压；
像素电极：与公共电极（Common）形成电场驱动液晶。
驱动方式是典型的“逐行扫描、逐列写入”（Sample&Hold）：
1.栅驱动把第N行“选通”（Gate拉高），这一行所有TFT导通；
2.源驱动在各列输出对应灰阶电压，把电压写入本行每个子像素；
3.Gate关闭后TFT截止，像素电容保持该电压直到下一帧刷新。
工程含义：
分辨率越高、刷新率越高，扫描与写入节奏越紧，对接口带宽与时序裕量要求越高；
“花屏/闪屏/条纹”很多时候并非面板坏，而是时序/带宽/信号完整性不足导致的误码或采样边界问题。
4.TCON与驱动IC在做什么：
把视频数据变成“Gate/Source波形”，LCD模组内部通常包含TCON（TimingController）与驱动IC：
TCON：接收外部视频数据（LVDS/eDP/MIPI等），生成行列时序、同步信号、Gamma/Vcom控制等；
SourceDriver（列驱动）：输出每列像素的模拟电压（灰阶）；
GateDriver（行驱动）：逐行选通TFT。
一些模组把驱动IC做在面板边缘的COF/COG上，你在外部看到的只有一个连接器；也有部分方案需要外置驱动板（尤其是HDMI/DP输入的商显方案）。
5.视频接口怎么把画面送到LCD：
LVDS/eDP/MIPI的工程差异，不同接口并不是“先进与落后”的差别，而是链路机制、调试复杂度、线束边界不同。
| 接口 | 常见场景 | 核心机制 | 工程风险点（典型） |
| LVDS | 工控存量平台多 | 固定时序差分传输，常有Clock对 | 线束/回流不当→共模注入→花屏；映射/JEIDA-VESA配置错→颜色异常 |
| eDP | 新平台/高分辨率 | 先链路训练再传输视频流 | 训练失败/唤醒失败；高速SI更敏感，连接器/走线质量要求高 |
| MIPI-DSI | 嵌入式/移动类 | 命令/视频模式，强依赖初始化序列 | 初始化参数错→白屏/黑屏/颜色错；兼容性强绑定 |
一个重要结论：
“差分接口”并不自动意味着稳定，稳定性来自阻抗连续、回流连续、端接正确、噪声隔离。尤其LVDS在工控机箱里非常怕“强电并行走线”和“屏蔽层端接随意”。
6.背光系统怎么工作：
恒流驱动+调光策略决定亮度与寿命，背光是LCD模组的“功耗大头”。其典型链路：
电源输入（5V/12V/24V等）→LEDDriver恒流驱动→LED灯条→光学膜材→出光
工程上最关键的点有三个：
1.恒流是本质：LED亮度与寿命主要由电流决定；
2.调光两大路线：
1.热管理决定亮度维持：高温会加速光衰与色偏。很多“越用越暗、局部发黄”不是面板坏，是背光热路径与降额策略没闭环。
7.电容触控叠加后为什么更难：
它是一个“高灵敏度传感器”，带PCAP触控的LCD模组在工控现场更容易出现“飘、误触、断触”，原因不是触控天然差，而是它会被系统噪声放大：
电源纹波/地弹：触控AFE对供电与参考地敏感；
背光PWM/DCDC噪声：高dv/dt、di/dt容易耦合进触控电极；
共模噪声与屏蔽接地：屏蔽层接地策略不清晰，触控会整片漂移；
水膜/凝露：改变电容场，引发误触。
稳定触控往往需要：供电分区滤波+屏蔽回流闭环+触控扫频避让/水抑制策略，而不是一味调高灵敏度。
8.常见故障现象如何快速归因：
先分“显示链路”还是“背光链路”，工程排障最有效的第一步是把问题归到链路：
背光亮，但无图像（黑屏/白屏）：优先查显示链路（接口、时序、初始化、TCON、训练/映射）。
有图像但很暗/全黑，用手电能看见内容：优先查背光链路（LEDDriver、EN、PWM、背光供电）。
花屏/闪屏/条纹：优先查线束与接地回流、共模噪声、连接器微动、EMI事件触发。
冷态正常、热了出问题：优先查电源纹波/降额、连接器热漂、链路裕量不足。
唤醒黑屏需重启：常见于eDP训练/复位时序、系统电源管理策略不一致。
9.LCD“原理”最终要落到“可交付”
LCD液晶屏的原理并不复杂：液晶调光、TFT保持、背光出光。但工业项目真正难的是把这些原理变成稳定交付：接口链路可靠、背光热态可持续、触控抗扰可验证、上电/唤醒可恢复、批次替代可管理。
