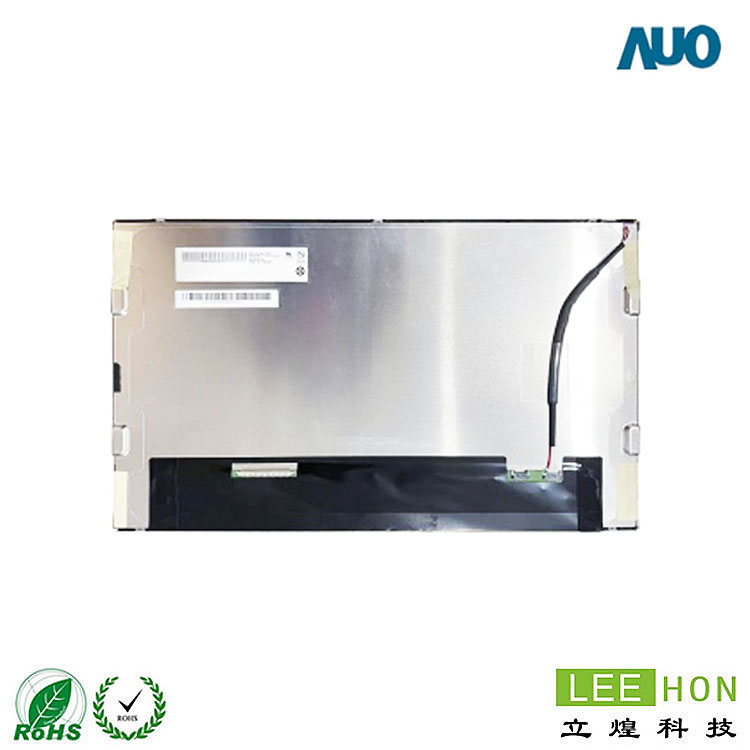

友达透射液晶屏15.6寸RGB工控屏G156HAN02.1

简要描述：杭州立煌科技专注于高分,高对比,超广视角,低功耗,高规格的友达透射液晶屏,15.6寸RGB工控屏宽温高亮背光寿命长的特点供可适用于工业设备！...

产品报价联系我们

产品分类

/ Products Classification 点击展开+

联系我们

全国统一咨询热线

19157671329

座机：0571-86684288

QQ：3234659108

地址：浙江省杭州市余杭区五常街道西溪软件
园金牛座B2座4层4118-4119

规格参数

友达透射液晶屏15.6寸RGB工控屏G156HAN02.1基本参数
面板品牌	友达（AUO）
面板型号	G156HAN02.1
面板尺寸	15.6英寸
面板类型	a-Si TFT-LCD,液晶模组
点分辨率	1920（RGB)*1080(FHD)
像素密度	141PPI
像素布局	RGB垂直条状
显示区域	344.16(W)×193.59(H) mm（横*竖）
外观尺寸	363.8(W)×215.9(H) mm（横*竖）
外观厚度	8.8 (Typ.)(厚度)
表面处理	Hard coating (3H)，雾面
面板亮度	500 cd/m2（Typ.）
对比度	1000:1 (Typ.) (透射)
可视角度	89/89/89/89 (Typ.)(CR≥10)
工作模式	AHVA，常黑显示，透射式
视角	全视角
反应时间	25 ms (Typ.)(Tr+Td)
显示颜色	16.7M (8-bit)
光源类型	WLED
触摸类型	无
面板重量	600/660g (Typ./Max.)
信号接口	LVDS (2 ch, 8-bit) , 30 pins , 端子
面板电压	3.3V（Typ.）
工作环境	工作:-20 ~70°C存储温度:-20 ~ 70°C

1，友达 (AUO) 推出的G156HAN02.1是一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。总结它的典型特征为: sRGB，白光LED背光，寿命大于5万小时，含LED驱动器，端子倒装，表面雾面。它的工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 70°C，耐振动性为1.5G (14.7 m/s2)。此型号适合应用于工业，医疗影像。
2，根据友达 (AUO)于2018年1月22日发布的版本号为Ver1.0的产品规格书，G156HAN02.1显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，可视尺寸为347.06×196.49 (宽×高) mm，外观尺寸为363.8(宽)×215.9(高)×9.3(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重600/660g (Typ./Max.)。
3，背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。G156HAN02.1采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
如果开发新产品想采用G156HAN02.1液晶模组，建议您向网站在线客服索要详细规格资料参考。

G156HAN02.1规格参数使用说明

TECHNICAL DATA

参数来源

本页型号 G156HAN02.1 规格参数，主要依据原厂规格书、产品标签、厂商公开资料及其他可核验技术信息整理。

代理/供应商

杭州立煌科技有限公司

参数更新时间

2021年06月18日

规格参数用途

本页信息用于 G156HAN02.1 技术查询、产品选型及项目前期评估，不作为实时库存、价格、交期或长期供货状态的依据。液晶屏不同版本、后缀及生产批次可能存在规格差异；涉及替代选型、设计导入、驱动匹配、批量采购或对具体参数存在疑问时，建议联系杭州立煌科技进一步核对，并以原厂当前有效规格书、产品实物、样品测试及最终技术确认结果为准。
