工业液晶屏的散热原理_液晶模组是怎么散热的？

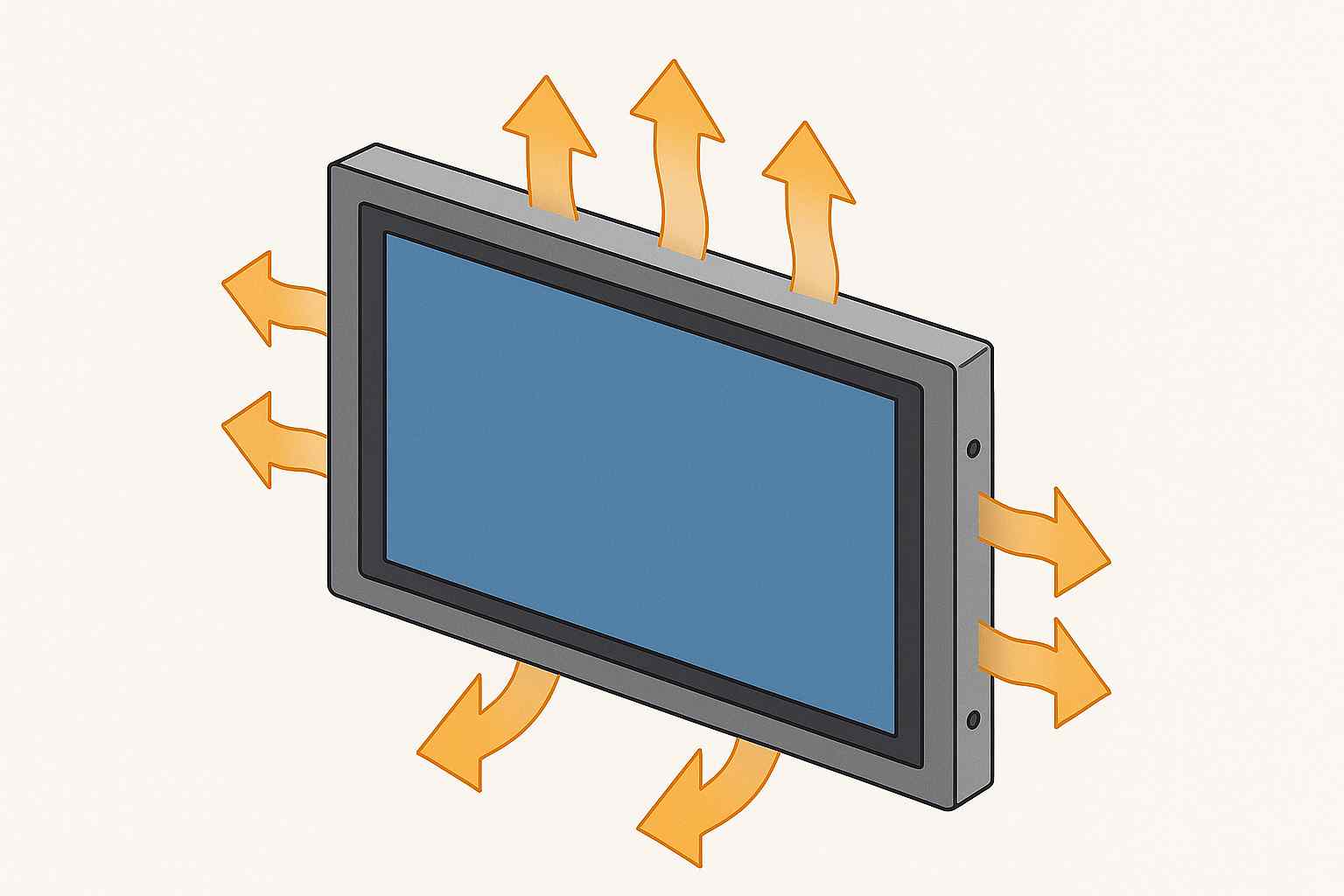

工业液晶屏的散热目标不仅仅是防止屏幕过热损坏，更是要将LED背光芯片的结温（JunctionTemperature）和液晶分子的工作温度控制在最佳范围，以确保50,000小时以上的长寿命和稳定的光学性能。工业液晶屏的散热设计通常是被动散热为基础，主动散热为补充。合理选择导热材料、优化结构、配合温控电路，可以显著延长液晶屏寿命，保证高亮度下的稳定显示。

一：TFT液晶屏的热源分析与危害

要进行有效的散热，必须准确识别热量的产生源以及高温对屏幕组件的具体危害。

1.1主要热源解析

1.背光模组（BLU）：这是最大的热源，贡献了80%−90%的热量。

原理：背光由高密度LED灯珠组成。在将电能转化为光能的过程中，必然产生大量的热能（损耗）。对于1000nit以上的高亮屏，热量尤为巨大。

热传导路径：热量主要从LED芯片结温→导热胶→铝基板（或铜基板）→导光板散发。

2.驱动电路：主要指T-CON板（时序控制板）和背光驱动板（Inverter/Driver）。

原理：这些电路中的FPGA/MCU芯片、DC-DC升压芯片和MOSFET功率元件在高速开关和电压转换时产生热量。

3.液晶玻璃和偏光片：

吸收热量：液晶玻璃本身也会吸收环境热量和背光产生的少量热量，如果温度过高，会直接影响液晶分子的物理特性。

1.2高温对液晶屏的危害（热致故障）

1.液晶分子相变（黑斑/黑屏）：当液晶分子温度超过其各向同性转变点（通常在70∘C−85∘C），液晶分子失去有序排列，光学性能丧失，屏幕会出现不可逆的“黑斑”（BlackMura），严重时导致整个屏幕黑屏。

2.LED光衰加速：热量是LED寿命的头号杀手。LED芯片结温每升高10∘C，其寿命（L70标准，即亮度衰减到70%的时间）可能缩短一半。散热不良直接导致屏幕亮度迅速下降。

3.光学膜片与胶层老化：高温加速了背光模组中扩散片、棱镜片的黄变，以及光学胶（OCA/LOCA）的老化和软化，可能导致屏幕出现气泡、脱胶或分层。

二：基础散热设计与结构优化（被动散热）

工业液晶屏的散热首先是依靠结构设计实现的热量传导和自然对流。

2.1高效导热材料的应用

1.铝基板（AluminumPCB）：

作用：取代传统FR4材质的PCB板作为LED灯条的载体。铝基板具有极高的导热系数。

原理：将LED芯片产生的热量迅速从芯片引脚传导至大面积的铝基板，实现初步的热量摊平。

2.金属背板与散热路径：

一体化设计：TFT液晶屏模组的金属背板通常采用高导热性的铝合金。铝基板的热量通过导热垫片（ThermalPad）或导热硅脂紧密传递到这个背板。

热量扩散：金属背板作为终端散热器，将热量均匀地扩散到整个背板表面，然后通过自然对流将热量散发到空气中。

2.2导热界面的优化（TIMs）

TIMs（ThermalInterfaceMaterials，导热界面材料）是确保热量高效传递的关键。

1.导热垫片/硅胶：用于填充铝基板与金属背板之间的微小空隙，消除空气层（空气导热系数极低），确保90%以上的接触面能够进行有效热传递。

2.热管（HeatPipe）或均温板（VaporChamber）：

应用场景：超高亮度户外屏或大型工业显示器。

原理：利用内部工质（如纯水）在低压下进行气液相变。热量在蒸发端被吸收，工质汽化；蒸汽在冷凝端释放潜热，工质液化回流。这种方式可以实现极高的等效导热系数，将热源点的热量快速、远距离地传输到散热鳍片上。

三：主动散热与系统级热管理

当被动散热无法满足需求时（如户外强光直射），需要引入主动散热机制，并将散热设计融入整个设备系统。

3.1主动散热技术（风扇）

1.内置微型风扇：在屏幕模组内部或金属背板后方设置微型风扇。

挑战：工业屏通常要求IP65/IP67的高防护等级。因此，主动散热必须采用全密封无风扇设计，或者在设备外壳上使用带有高效过滤网的通风口。

无风扇设计：在全密封环境中，主动散热通常是通过将热管或散热片引到设备外壳外部，并在外部设置风扇进行吹拂，但液晶屏模组内部仍需保持密封。

2.智能温度控制：

温度传感器：在LED附近和T-CON芯片附近设置温度传感器。

动态调控：当内部温度达到临界点时，系统会采取保护措施，例如自动降低背光亮度（牺牲可见性以保护寿命），直到温度降至安全范围。这是高可靠性工业屏的标配功能。

3.2节能调控与热管理策略

1.电源效率：选用高效率（90%以上）的DC-DC背光驱动电源。电源效率越高，损耗转化为的热量就越少。

2.亮度传感器（ALS）联动：利用环境光传感器（ALS）实现自动亮度调节。

热管理价值：在夜间或阴天等不需要全亮度的环境下，系统自动降低亮度，大幅减少背光发热，延长LED寿命。

四：热量对触摸屏和光学邦定的影响

散热设计不仅针对液晶面板本身，也必须考虑到与面板集成的关键组件。

4.1触摸屏的热管理

1.电容屏的稳定性：电容式触摸屏对温度变化敏感。局部过热可能导致触摸控制器产生漂移或假性触摸点（GhostTouch）。

2.解决方案：在触摸屏的FPC排线和控制器芯片下方，也需要进行热隔离和局部散热处理，确保其工作温度在60∘C以下。

4.2光学胶（OCA/LOCA）的耐热设计

1.热膨胀差异：液晶玻璃、盖板玻璃和中间的光学胶具有不同的热膨胀系数。在频繁的高低温循环中，如果散热不均，巨大的热应力可能导致光学胶开裂、起泡或脱胶。

2.工业级OCA/LOCA：专业的TFT工业液晶屏必须选用耐高温、抗黄变、且具有更优异应力缓冲能力的专用光学胶，确保邦定结构在−40∘C到85∘C的循环温度冲击下依然保持稳定。

TFT工业液晶屏的散热是一个复杂的、多层级的设计过程。它从最基础的铝基板和金属背板导热开始，通过热管、均温板进行强化传导，最终依赖于智能温控和高效的散热结构将热量释放。这种精密的热管理工程，是工业屏实现24/7长期稳定运行和高可靠性的技术保证。
