LCD液晶屏背光板有什么用？LCD背光屏模组

在专业的工业和嵌入式系统设计中，背光线的独立性是确保抗干扰性、亮度控制精度和系统稳定性的关键。独立背光线指的是LCD模组的背光驱动电源（VLED​或VBL​）与液晶面板驱动电源（VLCD​，T-CON供电）在系统供电层面是隔离且独立供电的。这种设计是高可靠性工业、车载和医疗显示器的标准要求，以避免背光电路产生的巨大噪声干扰到精密的时序控制电路。

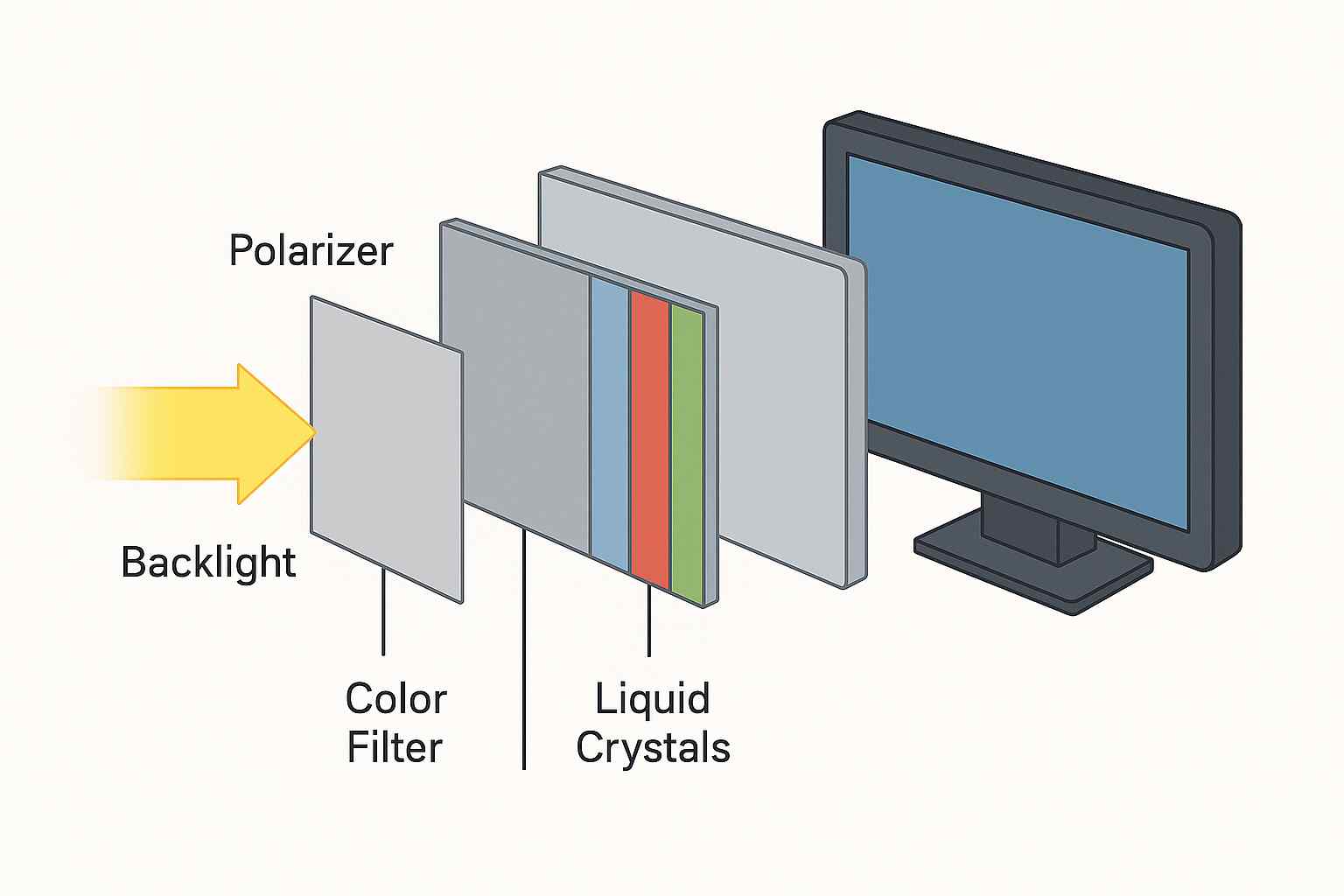

简单点来说：液晶显示需要信号驱动图像，而背光线则是“点亮屏幕”的电源通道。

一、噪声源与耦合机制，独立供电的必要性

背光板是LCD模组中最大的噪声源和功率消耗单元，其工作特性决定了它必须与敏感的液晶驱动电路隔离。

1.1背光电路的噪声源分析

背光驱动电路（LEDDriver）是典型的开关电源（SwitchingPowerSupply）。

1.开关噪声（SwitchingNoise）：背光驱动芯片通过高速开关（频率通常在100kHz到1MHz）将低压电源升压至高压（驱动LED串），或实现恒流驱动。这些高速开关动作会产生强大的电磁干扰（EMI）和电源纹波。

2.PWM调光噪声：液晶屏的亮度调节通常采用PWM（脉冲宽度调制）方式。当PWM信号快速开关LED时，会在电源线上产生周期性的电流和电压脉冲，形成巨大的低频到中频噪声。

3.大电流冲击：背光电路是系统中最大的负载之一。在背光开启瞬间或亮度快速变化时，会产生瞬态大电流冲击，如果与主电源共用，将导致主电源电压产生跌落（VoltageSag）或毛刺（Spike）。

1.2噪声耦合机制

如果背光电源与LCDT-CON板（时序控制板）共用同一条供电线（VCC​），噪声会通过以下机制耦合到显示电路：

共模阻抗耦合：背光的大电流在共用电源地线上流过时，会在地线阻抗上产生电压降（V=IBL​×RGround​），这个噪声电压会叠加到T-CON的地电平上，导致显示时序错误。

辐射耦合：背光驱动线缆和排线是高频噪声的辐射源，如果T-CON靠近，噪声会直接辐射耦合到敏感的时钟线和数据线上，导致花屏、横纹、闪烁等显示异常。

二、独立背光线的工程实现与隔离技术

独立背光线的实现，需要从系统电源架构、PCB布局和滤波技术三个层面进行规划。

2.1系统电源架构隔离

1.独立DC/DC或LDO：最标准的工业设计是为LCD的两部分提供独立的电源路径：

液晶驱动（T-CON）：通常由高精度的LDO（低压差线性稳压器）或专门的低噪声DC/DC转换器供电，以保证3.3V或5V供电的极低纹波。

背光驱动（BLU）：由一个独立的、允许较大噪声的大电流DC/DC供电，或者直接从系统的主12V/24V电源引出。

2.优点：独立供电能确保背光电路的噪声无法回馈到T-CON电路中。

2.2PCB布局与布线隔离

即使电源架构独立，物理上的隔离也至关重要。

1.分离布线：背光供电线（VBL​）和液晶供电线（VLCD​）在PCB上的布线必须远离，并尽可能短而粗，以降低阻抗。

2.隔离沟（IsolationMoats）：在PCB板上，敏感的T-CON电路区与高功率的背光驱动电路区之间应设置隔离沟槽（即地线和电源线都被切断的区域），防止高频噪声通过板内耦合。

3.地平面划分：在多层PCB中，通常会为T-CON电路设置一个低噪声数字地平面，与背光驱动电路的高电流功率地平面采用单点连接的方式隔离，避免大电流在敏感地平面上造成压降。

2.3滤波元件强化

在背光线接入T-CON驱动芯片或连接器之前，必须设置额外的滤波电路：

1.共模扼流圈（CMC）：用于抑制背光线上的共模噪声。在工业环境下，这是抵抗变频器等大功率设备干扰的关键。

2.多级RC/LC滤波：在VBL​线上串联电感（L）和并联低ESR电容（C）构成LC滤波网络，并配合电阻（R）进一步衰减高速开关产生的纹波和尖峰。

第三部分：独立背光线对性能的贡献

独立背光线不仅仅是解决故障，更是实现高可靠性和高性能的保障。

3.1提高亮度控制的精确度

1.稳定的PWM信号：背光驱动的电源越纯净，其内部产生的PWM调光信号就越稳定。

2.线性调光：独立的供电可以确保在进行深度调光（低亮度）时，驱动芯片不会因为电源噪声过大而出现非线性行为或闪烁，保证了亮度调节的精确性。

3.2增强系统的EMC/EMI鲁棒性

在电磁环境恶劣的工业现场，独立的背光线设计是EMC（电磁兼容性）测试通过的关键。

1.降低辐射：将主要的噪声源（背光）与敏感的信号线（T-CON数据和时钟）在电源上隔离，能显著减少系统对外的EMI辐射。

2.提高抗干扰能力：独立的电源滤波路径，使得T-CON板对外部电源线传导干扰的抵抗能力大大增强，减少了花屏或系统重启的风险。

3.3简化故障诊断与维护

1.故障隔离：如果背光LED发生短路或驱动板发生故障，独立的背光保险丝（Fuse）或电源保护电路会优先断开VBL​，而不会影响T-CON板和主控MCU的正常供电。

2.快速诊断：维修人员可以独立地诊断是液晶驱动电路的问题（花屏、无图像）还是背光电路的问题（无背光、亮度异常），简化了维护流程。

第四部分：独立背光线的排线与接口体现

在物理连接上，独立背光线通常通过特定的排线和连接器体现出来。

4.1FPC/FFC排线分离

在某些模组中，TFT液晶面板和背光板可能会采用两根独立的FPC/FFC排线接入主控板。一根排线负责所有数据和T-CON供电，另一根排线专门负责背光的高功率供电和PWM控制信号。

这种物理分离是实现电源隔离的最直接方式。

4.2统一排线内的电源线分配

在节省空间的前提下，如果TFT-LCD和背光板共用一根LVDS/eDP排线，排线内部的电源引脚分配也会体现独立性。

引脚分配：T-CON的电源引脚（如VDD​）会专门分配多对引脚以保证电流纯净；而背光的电源引脚（VBL​）会分配独立的、线径较粗的引脚，并在主板端进行严格的滤波和隔离处理。

为什么要设计独立背光线？

1.避免电流干扰信号线

背光LED工作电流大（常达数百毫安），若与数据线共线，会导致LVDS/MIPI信号串扰、噪声干扰。

独立供电可保持信号纯净，提高图像稳定性。

2.实现亮度调节与功率控制

独立背光线可接入PWM调光信号或亮度控制电压，实现线性或脉宽调光（BrightnessControl）。

工业设备常要求屏幕亮度与环境光自适应，独立通道更易实现。

3.满足多电源设计

部分系统主板为3.3V逻辑供电，而背光需要12V或24V恒流驱动，因此必须独立供电。

4.方便维护与安全隔离

独立背光供电能快速检测与更换损坏模块；

同时避免电压反灌到逻辑电路，保护驱动IC安全。

典型应用场景

工业机柜/PLC触控屏：支持24V直流输入、独立背光PWM控制；

车载与医疗终端：提供可调亮度与自动光感接口；

户外高亮显示设备：：使用12串或24串LED阵列，独立背光电源驱动；

嵌入式工控屏：背光模块可单独维护，延长系统使用寿命。

独立背光线在工业应用中的优势

优势类别	工业意义
电气隔离	避免逻辑板与背光板之间互相干扰
抗EMI能力强	支持屏蔽线接地设计，防止高频干扰
灵活调光	便于软件或外部旋钮控制亮度
可维护性好	背光故障时可单独更换驱动模块
适应宽温环境	支持恒流补偿与过温保护电路

常见问题与解决方案

现象	原因分析	解决方法
背光不亮但图像存在	BL_EN信号未输出/背光供电缺失	检查背光驱动板电压与使能脚电平
背光亮度忽高忽低	PWM调光频率不稳定	调整PWM频率或更换稳定源
插拔后烧屏或黑屏	电源反接或瞬间冲击	检查线序与防反接设计
背光电流过大	发热恒流驱动IC故障或LED老化	更换驱动模块或背光条
背光噪声干扰触控	地线未共地或屏蔽不良	确保GND共地与外壳接地良好

LCD液晶屏独立背光线是工业、车载和专业显示模组高可靠性设计的基石。它通过电源架构独立、PCB地平面隔离、多级滤波元件等一系列精密工程措施，有效地隔离了背光开关电源产生的高频噪声和大电流冲击，确保了液晶面板的时序控制电路和驱动信号的纯净稳定。这种独立设计是保障工业设备在恶劣电磁环境中，实现精确亮度控制、无闪烁显示和长期稳定运行的关键技术。
