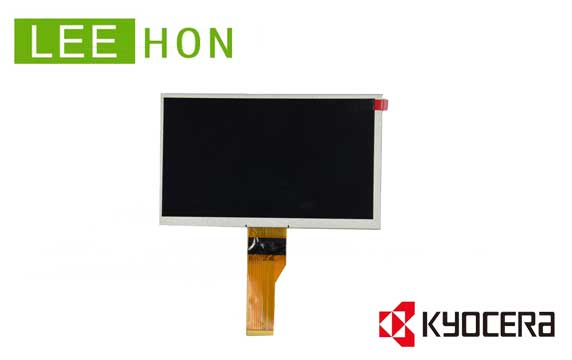

京瓷 (Kyocera)推出的TCG070WVLSJPPA-GD20是一款7.0英寸a-Si TFT-LCD液晶模组产品,关于TCG070WVLSJPPA-GD20具体参数规格见如下表格。
| 京瓷TCG070WVLSJPPA-GD20 京瓷7寸宽温广视角高亮液晶屏 应用详情 | ||||||
|---|---|---|---|---|---|---|
| 基本信息 | 面板品牌 | 京瓷 (Kyocera) | 面板型号 | TCG070WVLSJPPA-GD20 | ||
| 面板尺寸 | 7.0英寸 | 面板应用 | 工业 | |||
| 面板类型 |
a-Si TFT-LCD , 液晶模组 |
- | - | |||
| 应用环境 | 工作温度 | -20 ~ 70 °C | 耐振动性 | - | ||
| 存储温度 | -30 ~ 80 °C | RoHS | RoHS Compliance | |||
| 典型特征 | 白光LED背光、寿命大于7万小时、含LED驱动器、180度翻转显示、6/8位灰阶可选、表面雾面 | |||||
| 京瓷TCG070WVLSJPPA-GD20 京瓷7寸宽温广视角高亮液晶屏 结构详情 | ||||||
| 像素特征 | 像素数量 | 800(RGB)×480, WVGA | 点间距 | 0.0635×0.1905 (H×V) | ||
| 像素布局 | RGB垂直条状 | 像素间距 | 0.1905×0.1905 (H×V) [133PPI] | |||
| 结构尺寸 | 显示区域 | 152.4(H) × 91.44(V) | 可视区域 | - | ||
| 外观尺寸 | 169.8(H) × 109.7(V) | 外观厚度 | 9.2±0.5 | |||
| 外观特征 | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 | ||
| 宽高比 | 15:9 (H:V) | 外观样式 | - | |||
| 安装孔位 | Side mounting holes (4-M2) on up, down bezel | |||||
| 其它特征 | 重量 | 260g (Typ.) | 表面处理 | 雾面，Hard coating (3H) | ||
| 触摸面板 | 同时触点 | 2点触摸 | 触摸面板 | On-Cell Touch | ||
| 触摸控制器 | 含有控制器 | 信号类型 | I²C | |||
| 京瓷TCG070WVLSJPPA-GD20 京瓷7寸宽温广视角高亮液晶屏 光学详情 | ||||||
| 基本信息 | 面板亮度 | 500 cd/m² (Typ.) | 对比度 | 650:1 (Typ.) (透射) | ||
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | AWV，常黑显示，透射式 | |||
| 推荐视角 | 全视角 | 响应时间(ms) | 18/12 (Typ.)(Tr/Td) | |||
| 色彩性能 |
白色色度
|
Wx:0.320; Wy:0.345 | 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | ||
| 色温 | 6043K | 亮度均匀性 | - | |||
| 1931色域 | NTSC比值 | 51% | sRGB覆盖率 | 71% | ||
| Adobe RGB覆盖率 | 53% |
DCI-P3覆盖率
|
52% | |||
| Rec.2020覆盖率 | 38% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |||
| 京瓷TCG070WVLSJPPA-GD20 京瓷7寸宽温广视角高亮液晶屏 电子详情 | ||||||
| 工作频率 | 60Hz | |||||
| 翻转扫描 | 翻转 (180°) | |||||
| 功率消耗 | 3.0W (Typ.) | |||||
| 京瓷TCG070WVLSJPPA-GD20 京瓷7寸宽温广视角高亮液晶屏 光源详情 | ||||||
| 光源特征 | 灯管类型 | WLED | 位置 | 侧入式光源 | ||
| 灯管寿命 | 70K (Typ.) Hours | 数量 | - | |||
| 接口特征 | 类型 | 包含在屏信号接口中 | 光源驱动 | 含LED驱动器 | ||
| 驱动电气 | 电压输入 | 12.0±1.2V | 功耗 | 2.34W (Typ.) | ||
| 电流输入 | 195/310mA (Typ./Max.) | - | - | |||
| 京瓷TCG070WVLSJPPA-GD20 京瓷7寸宽温广视角高亮液晶屏 信号详情 | ||||||
| 信号类型 | LVDS (1 ch, 6/8-bit) | |||||
| 信号电气 | 电压输入 | 3.3V (Typ.) | 电流输入 | 200/260mA (Typ./Max.) | ||
| 功耗 | 0.66W (Typ.) | |||||
| 接口特征 | 类型 | 端子 |
位置
|
背面 | ||
| *补充说明：以上TCG070WVLSJPPA-GD20资料仅供参考，如个别参数不准确，可以联系我们客服提供TCG070WVLSJPPA-GD20产品的规格资料，产品均以厂家PDF规格为准。 | ||||||
京瓷TCG070WVLSJPPA-GD20规格参数使用说明
TECHNICAL DATA
参数来源
本页型号 京瓷TCG070WVLSJPPA-GD20 规格参数，主要依据原厂规格书、产品标签、 厂商公开资料及其他可核验技术信息整理。
代理/供应商
杭州立煌科技有限公司
参数更新时间
规格参数用途
本页信息用于 京瓷TCG070WVLSJPPA-GD20 技术查询、产品选型及项目前期评估， 不作为实时库存、价格、交期或长期供货状态的依据。 液晶屏不同版本、后缀及生产批次可能存在规格差异； 涉及替代选型、设计导入、驱动匹配、批量采购或对具体参数存在疑问时， 建议联系 杭州立煌科技 进一步核对，并以原厂当前有效规格书、产品实物、 样品测试及最终技术确认结果为准。
