怎么驱动TFT液晶屏？涉及到硬件电路和软件吗？
发布日期：2025-09-11 16:31 浏览量：驱动TFT液晶屏是一个涉及硬件电路和软件编程的复杂过程，其核心目标是精确地控制每一个像素点的电压，使其显示出正确的亮度和颜色。驱动 TFT 液晶屏 (TFT-LCD) 的过程包含硬件电路＋控制器／驱动 IC 配置＋软件时序控制三大部分。

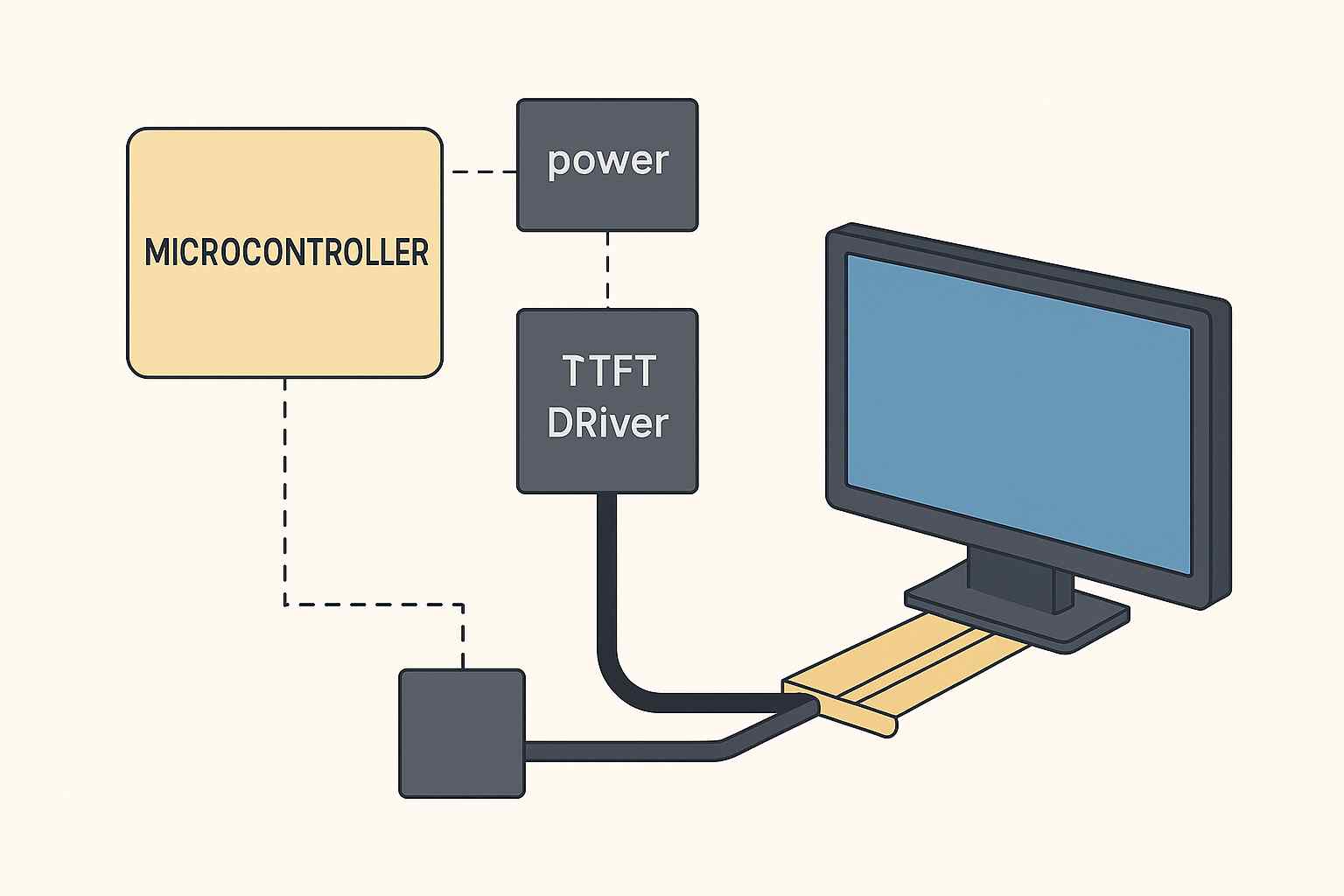

一、基本驱动结构与组成部分
要把一个 TFT 面板正常驱动，需要下面这些硬件模块／电路：
| 模块 | 功能 /作用 |
| 背光电源／驱动电路 | 提供背光灯（通常是 LED）所需电压／电流，并支持调光（PWM 或线性）以及开关控制。没有背光的话，屏幕看起来暗或无图像。Analog 文章中介绍了车载 TFT 面板中背光以及电源轨集成驱动的方案。 |
| 面板偏置电压 & 驱动电压 | TFT 的源极(Source)、栅极(Gate)、公共电极(V_COM)等都需要特定的电压。例如，有正负电压轨（正电压／负电压）以驱动液晶分子和控制色阶。 |
| 驱动 IC／控制器 (TFT Source Driver, Gate Driver, TCON 等) | 控制每行栅极开关、每列源极信号输入，并通过时序控制 VSYNC、HSYNC、点钟 (Pixel Clock/VCLK) 等。它使得按行／列扫描刷屏。 |
| 定序／时序控制电路／寄存器 | 包括调节行间空白时间 (Horizontal Blank)、帧间间隔 (Vertical Blank)、同步信号宽度 (HSYNC-宽度， VSYNC-宽度) 等必要参数。这些参数通常在面板规格书中定义，需要在控制器中正确配置。 |
| 供电／电压调节与滤波元件 | 包括将主电源转换为数字驱动电压 (DVDD)、模拟电压 (AVDD)、Gamma 校正电压、VCOM 电压等。还要有电压稳压、噪声滤波，以保证信号稳定性与图像质量。 |
二、驱动流程与关键信号
下面是TFT-LCD驱动从无信号到图像显示的典型流程，以及关键的信号／步骤。
1.上电顺序 (Power Sequencing)TFT 面板通常要求电源各轨 (背光电源 / Gate 驱动 / Source 驱动 / VCOM 等) 按一定顺序打开和关闭，避免因电压冲击造成损坏。背光通常在面板电源稳定后再打开。Analog 的车载 TFT 驱动方案里就强调这一点。
2.初始化控制器控制器 (TCON 或主控制 IC) 必须配置如下参数：
分辨率 (行×列)
色彩深度（如 RGB565、RGB888 等）
时序参数 (HSYNC 前后间隔、VSYNC 前后间隔、行间空白、行扫描时间等)
像素时钟 (Pixel Clock 或 VCLK)频率
3.发送图像数据控制器或主控制器将图像的像素数据存储于 frame buffer（帧缓冲区）中，然后按行／列扫描方式，将像素数据通过数据总线送到面板源驱动 IC。数据总线可能是并行 (RGB parallel) 或串行 (例如 LVDS, MIPI 等)。
4.像素驱动与液晶分子控制每个子像素有一个 TFT 开关，当对应行栅极被选中（Gate 驱动打“开”）时，源极通过数据线输入电压，液晶分子扭曲程度发生变化；当行结束，Grate 关闭，该电压被储存在像素电容中，液晶维持状态直到下一次刷新。
5.背光控制背光源持续照亮，而液晶层与偏光／滤光片决定了哪些子像素透光。背光可调亮度或开启／关闭以节能或适应环境光条件。
6.刷新与维持每帧刷新频率（如 60 Hz）决定画面更新率。控制器不断重复上述扫描与数据传输过程以更新画面。液晶的像素电容与开关特性决定在关闭 TFT 开关状态下能否维持像素电压以避免闪烁或图像残留。
三、常见问题与调试要点
在设计或调试过程中常遇到的问题：
图像偏色或灰阶不均 → 常因 gamma 电压设定或色彩校正/驱动 IC 内部校准不对。
图像条纹／噪点／线条 → 可能是时序不匹配 (HSYNC / VSYNC /数据延迟／抖动) 或供电噪声 /地线问题。
边缘亮度衰减 /背光不均匀 → 背光设计或背光 LED 排列 +散光片 /扩散片设计问题。
黑屏或闪烁 → 可能上电顺序不正确，偏置电压 (VCOM / AVDD /GVDD etc.) 未按要求开关；或者控制器没发送使能信号。
响应慢／残影严重 → 液晶类型或者面板自身响应性能差，或者使用驱动方式（电压/开关频率）未达面板规格。
驱动TFT工业液晶屏就是通过主控单元、接口和驱动IC的协同工作，将数字图像数据转换成精确的电压信号，进而控制屏幕上的每一个TFT晶体管，最终让每个像素点呈现出正确的亮度和颜色，从而形成完整的画面。杭州立煌科技有限公司作为一家专注于工业领域的液晶显示驱动方案提供商，与京东方（BOE）、天马（TIANMA）、龙腾（IVO）、友达（AUO）、群创（Innolux）、京瓷（Kyocera）等多家全球领先液晶面板制造商建立深度合作关系，专业供应多品牌、全系列的工业级液晶显示屏与定制化解决方案。
