TFT液晶屏怎么组装？LCD工业液晶屏安装流程

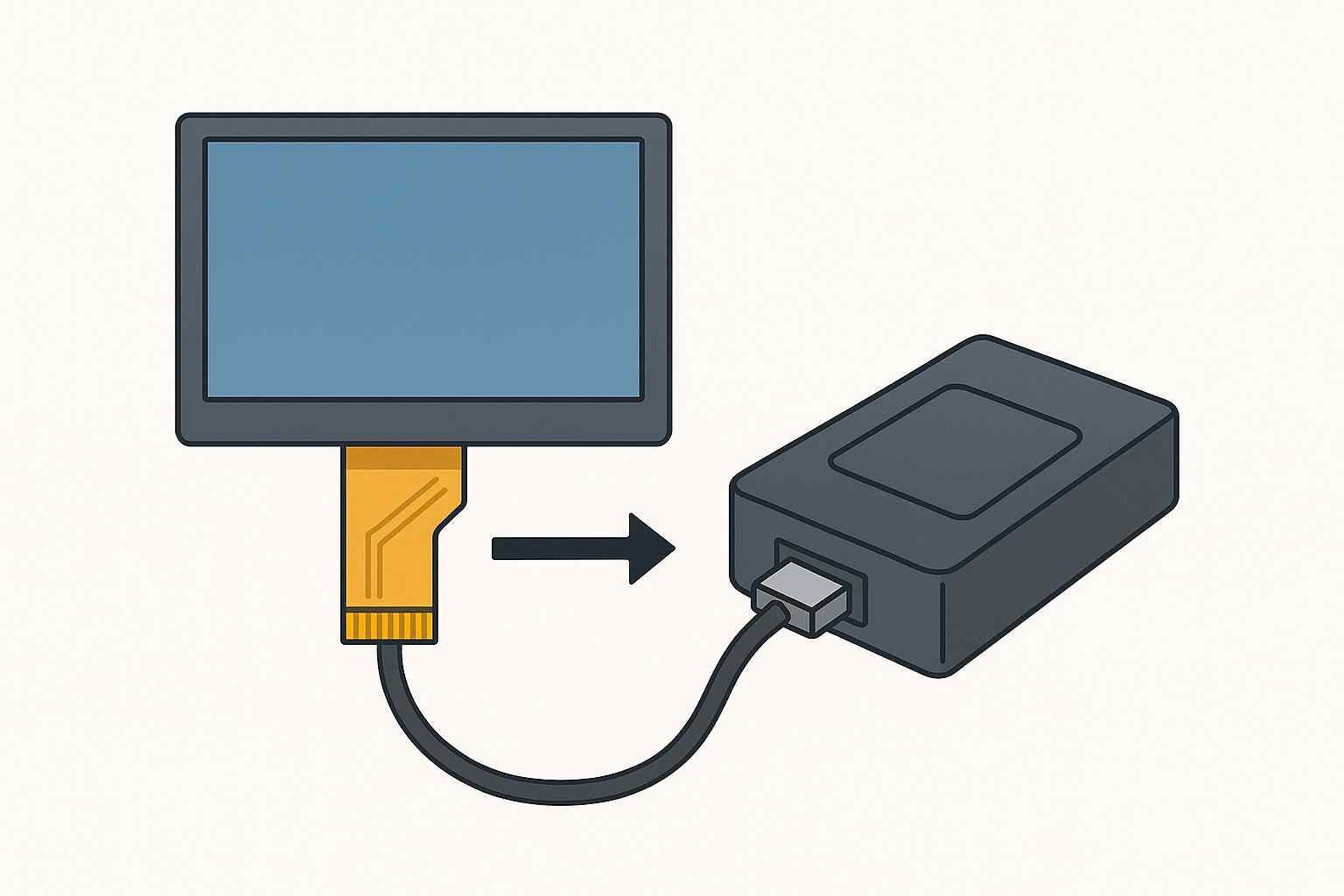

组装TFT液晶屏是一个需要耐心、细致和专业知识的过程。并不是简单把几层玻璃叠在一起，而是一个精细的光学与电子工艺过程。这个“组装”通常指的是将液晶屏模组与驱动板、触摸屏、外壳等组件连接起来，形成一个完整的显示单元。一个不当的操作，都可能导致屏幕损坏。

一、TFT 液晶屏的基本组成

1.TFT 面板（Panel）：包含 TFT 阵列、液晶层、彩色滤光片、偏光片。

2.背光模组（BLU）：包含 LED 灯条、导光板、扩散片、增亮膜、反射片。

3.驱动电路（Driver IC + TCON）：负责控制像素点和背光。

4.FPC（柔性排线）：连接屏幕与主控板。

5.结构件（Frame + 玻璃/塑料盖板）：提供保护与固定。

二、组装工艺流程

1. 面板制备

在玻璃基板上沉积 TFT 薄膜晶体管阵列。

在另一块玻璃上制作彩色滤光片。

两块玻璃对位贴合，中间注入液晶材料。

外层贴上偏光片。

这一部分是 液晶面板厂 完成的。

2. 背光模组组装

在金属框架或塑料支架上安装 LED 灯条。

加入导光板，让点状光源转变为面光源。

叠加扩散片、增亮膜，保证光均匀。

底部反射片，提高光利用率。

背光模组通常由专业背光厂完成。

3. 模组整合（Cell + BLU → LCM）

把 TFT 面板与背光模组对准贴合。

加入驱动电路（COF / COG 封装的 Driver IC）。

焊接/贴合柔性排线（FPC），保证信号连接。

用金属框架或塑料支架进行固定。

这一步产物叫 LCM（LCD Module，液晶模组）。

4. 封装与测试

加入保护玻璃/盖板，有的还会贴触控屏（电容触控或电阻触控）。

进行光学测试（亮度、对比度、色域）、电气测试（响应时间、接口协议）、可靠性测试（高低温循环、震动、湿热）。

确认合格后包装出厂。

三、实际装配注意事项

1.洁净环境：液晶屏内部工艺对灰尘极为敏感，需在无尘车间组装。

2.静电防护：TFT 驱动 IC 易受静电损伤，组装时要接地、防静电。

3.对位精度：液晶面板和背光的贴合需要高精度，避免漏光。

4.全贴合 vs 空气贴合：

全贴合：用 OCA 光学胶填充液晶与盖板之间的间隙，提升透光率和防尘防水能力。

空气贴合：成本低，但在强光下可见气隙，显示效果略差。

四、应用层面的组装

消费类产品（手机/平板）：一般采用全贴合工艺 + 电容触控一体化。

工业/车载应用：会增加强化玻璃、防眩光涂层、防水胶封装。

医疗/军工设备：在结构上还会加 EMI 屏蔽层和抗反射玻璃。

TFT 液晶屏的组装，是一个把 液晶面板、背光模组、驱动电路、结构件 集成在一起的过程。核心在于 洁净环境、对位精度、光学贴合，最终产出的是 LCM（液晶显示模组），才能安装到工业设备、车载仪表、消费电子产品中。

TFT 液晶屏模组组装常见问题

Q1：为什么液晶屏容易出现漏光？

A1：漏光多因 面板与背光贴合不均 或 结构件压合不紧密。在装配时要保证背光模组、扩散片、液晶面板位置准确，同时避免过度挤压。高端产品多采用 全贴合工艺 来减少漏光。

Q2：屏幕使用一段时间后进灰是什么原因？

A2：一般是装配时密封不严或胶封老化，导致灰尘进入模组内部。解决办法是使用 无尘车间组装，并在边缘加 防尘胶条 或 OCA 光学胶全贴合。

Q3：为什么触控功能有时候不灵敏？

A3：常见原因包括：

触控屏与液晶屏贴合气泡或异物；

FPC 没有完全压合到位；

EMC 干扰或接地不良；

使用了空气贴合，在环境温度变化时产生微小间隙。

工业应用建议使用 全贴合 + EMI 屏蔽，提升稳定性。

Q4：液晶屏为什么容易摔裂？

A4：TFT 液晶屏的基板通常是玻璃材质，抗冲击性差。工业和车载应用常加 钢化盖板 或 加厚玻璃，并采用 全贴合工艺 提高抗震性。

Q5：为什么同一批屏幕亮度有差异？

A5：背光模组的 LED 发光效率有差异，或扩散膜、导光板批次不同。解决办法是 严格分光分色（binning）并统一光学膜材，出厂前做亮度均匀性校正。

Q6：液晶屏装上设备后，为什么显示有色偏？

A6：可能是偏光片方向与装配角度有误差，或者是使用环境光反射导致。需要在组装时 严格校准偏光片角度，并可在盖板上增加 防眩光（AG）或防反射（AR）涂层。

Q7：为什么屏幕在高温下容易鼓包或分层？

A7：这是因为使用了空气贴合工艺，胶层在高温下失去粘性导致分层。高温环境建议使用 全贴合工艺（OCA 光学胶），并选用 宽温材料。

TFT 液晶屏模组组装中的问题多集中在 贴合、密封、触控、电磁干扰、温度适应。通过 全贴合工艺、无尘组装、防护材料升级，可以显著降低售后问题，提高使用寿命。
