TFT液晶屏怎么区分3线4线,LCD液晶屏接口

    区分TFT液晶屏的3线和4线，通常指的是其SPI接口的连接方式。SPI（Serial Peripheral Interface）是一种串行通信协议，常用于小尺寸液晶屏与主控芯片（MCU）之间的数据传输。它跟 RGB/LVDS/MIPI 这种并行或高速接口不一样，常见于小尺寸TFT（1.44 寸、2.4 寸、3.5 寸等）。正确区分并连接3线和4线接口，是屏幕正常工作的关键。

一、SPI接口的3线与4线指的是什么？

    SPI接口在通信时至少需要三根线：

    SCK (Serial Clock)：串行时钟线，用于同步数据传输。

    MOSI (Master Out Slave In)：主设备输出，从设备输入线，用于主控芯片向屏幕发送数据。

    MISO (Master In Slave Out)：主设备输入，从设备输出线，用于屏幕向主控芯片发送数据。

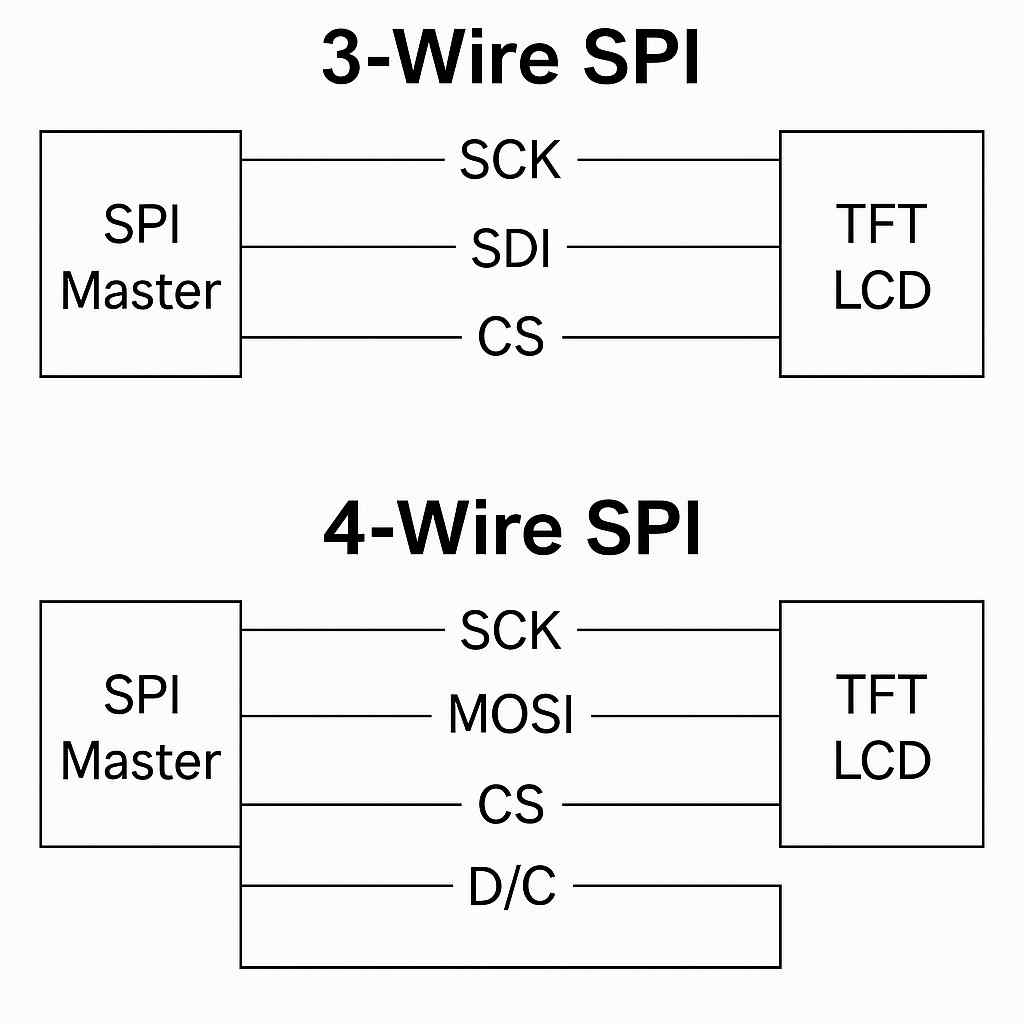

二、3线SPI和4线SPI的区别

    1. 4 线 SPI 接口

    线路组成：

    a.SCK（时钟线）

    b.MOSI（主机输出/从机输入，数据线）

    c.CS（片选信号）

    d.D/C（数据/命令选择线，有时叫 RS）

    工作方式：数据和命令分开传输，D/C 线控制当前传输的是命令还是数据。

    特点：结构清晰、兼容性好，应用最广。

    2. 3 线 SPI 接口

    线路组成：

    a.SCK（时钟线）

    b.SDI（数据/命令共用线）

    c.CS（片选信号）

    工作方式：数据和命令共用一条线，通过 首位高低电平区分是命令还是数据。

    特点：引脚更少，适合空间受限的设计，但软件驱动更复杂。

    而3线和4线的区别，主要在于数据输入/输出线的数量和控制方式。

三、怎么区分3线和4线？

    区分TFT液晶屏是3线还是4线，最直接、最准确的方法是查阅其规格书（Datasheet）。

    查阅规格书：在规格书的“Pin Definition”（引脚定义）章节，你会找到所有引脚的详细说明。

    如果引脚定义中有“CS”或“SS”（Slave Select），那它就是4线SPI。

    如果没有“CS”引脚，且只有SCK和MOSI/SDA，那它就是3线SPI。

    看排线和接口：一些模块化的小尺寸液晶屏，其排线和接口也会有差异。4线SPI的接口引脚会比3线SPI多一根，但这需要非常仔细才能分辨。

    咨询供应商：如果你无法获取规格书，最简单、最稳妥的方法就是直接联系TFT工业液晶屏供应商（立煌科技）。他们能根据型号信息，快速确认接口类型。

四、常见的SPI连接方式

    在实际应用中，TFT液晶屏的SPI接口通常会有以下几种连接方式：

为什么会有D/C和RES？

    D/C (Data/Command)：数据/命令线，用于告诉液晶屏，当前发送的数据是显示数据（Data）还是控制命令（Command）。

    RES (Reset)：复位线，用于对屏幕进行硬件复位。

    在连接TFT液晶屏时，不要凭经验盲目接线。即使是同尺寸的屏幕，不同制造商的引脚定义也可能不同。查阅规格书或咨询供应商是确保正确连接的唯一途径。错误的连接可能会导致屏幕无法正常显示，甚至烧毁主控芯片。
