tft屏幕刷新率,TFT-LCD工业液晶屏的刷新率怎么查看
发布日期：2025-09-17 13:39 浏览量：TFT液晶屏的 刷新率（也就是每秒刷新多少帧，单位 Hz）是由 驱动时序和主控输出信号决定的，不是单靠看屏幕外观就能知道。最准确的方法是查阅其规格书，其次是在操作系统中进行软件检测。
一、看规格书
每一款 TFT液晶屏出厂时都会有 规格书，其中包含刷新频率相关参数：
Frame Rate（Hz）：直接标注屏幕每秒能刷新多少帧，比如 60Hz、75Hz、120Hz。
时序参数：包括行扫描频率（fH）、帧频（fV）、像素时钟（DCLK）。
通常工业屏、消费屏大多是60Hz；高端屏或电竞屏可达 120Hz、144Hz 甚至更高。
二、通过像素时钟计算
如果规格书没直接写，可以用下面的公式：刷新率=像素时钟频率/(水平像素总数×垂直像素总数)
像素时钟频率（DCLK）：比如 33MHz、65MHz、148.5MHz（不同分辨率不同）。
水平像素总数：有效分辨率 + 前后消隐 + 同步信号。
垂直像素总数：有效分辨率 + 前后消隐 + 同步信号。
举个例子：
分辨率：800×480
像素时钟：33.3 MHz
水平总数：1056
垂直总数：525
那么刷新率约为：33.3M÷(1056×525)≈60Hz
三、通过软件/系统查看
1.电脑或嵌入式系统：在显卡设置、系统显示设置里可以看到刷新率（如 Windows → 显示设置 → 高级显示设置）。
2.手机/平板：部分设备可以在“开发者模式”里查看当前屏幕刷新率。

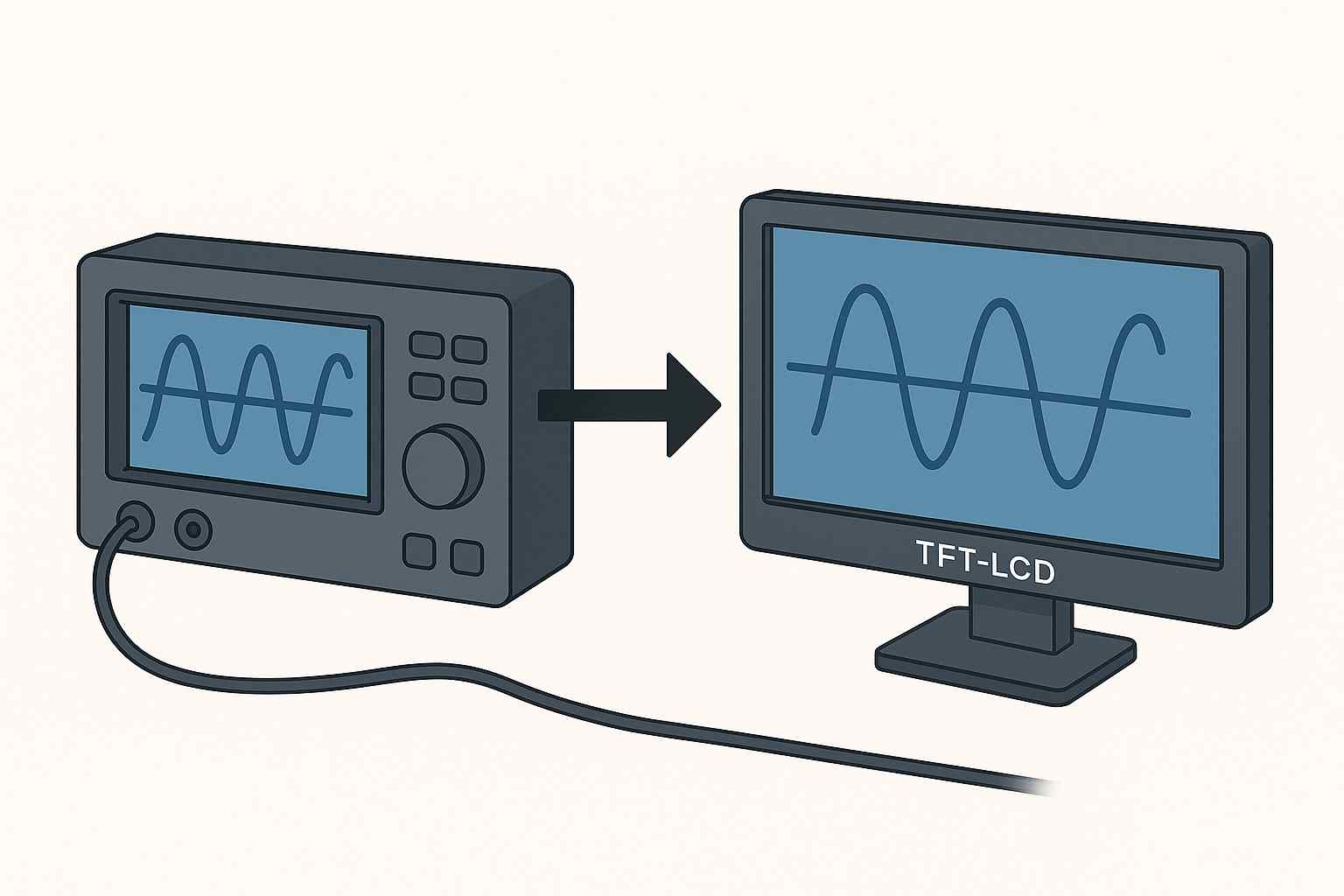

3.示波器测试：在液晶屏的同步信号（VSYNC 引脚）上用示波器测频率，得到的就是屏幕帧率。
四、刷新率的影响因素
屏幕本身：TFT工业液晶屏本身的设计决定了它能达到的最高刷新率。大多数工业液晶屏为 60Hz，因为这个刷新率足以满足绝大多数工业应用场景。
显卡或主板：显卡或主板上的显示输出接口必须能够支持对应的刷新率。
数据线：数据线（如 LVDS、eDP、HDMI）的带宽也会影响刷新率。如果数据线无法传输足够的数据量，即使屏幕本身支持更高的刷新率，也无法正常工作。
四、注意点
TFT液晶屏屏的最大刷新率由屏幕规格和驱动 IC 决定，但实际运行刷新率由主控配置决定。
工业/车载屏大多数固定在 60Hz，追求稳定和兼容。
手机、平板等消费产品可能支持 90Hz、120Hz 动态切换，以平衡流畅度和功耗。
五、TFT 液晶屏刷新率
1. 刷新率的定义
刷新率（Frame Rate, Hz）= 每秒更新屏幕图像的次数。
常见数值：60Hz（主流工业屏/消费屏）、75Hz、90Hz、120Hz（高端手机/车载）、144Hz/240Hz（电竞显示器）。
越高的刷新率，画面越流畅，拖影越少，但功耗和硬件要求也更高。
2. TFT 液晶屏刷新率的影响因素
像素时钟频率（DCLK）：主控输出的数据速度。
分辨率：分辨率越高，需要的像素时钟越高，才能保证相同刷新率。
时序参数：水平/垂直消隐时间（Front Porch、Back Porch、Sync Pulse）。
驱动 IC 能力：部分驱动芯片锁定在 60Hz，有些支持更高。
3. 不同场景的刷新率需求
工业控制/医疗监测：60Hz 已足够，重点在稳定性和低功耗。
车载/摩托车仪表：60Hz 主流，高端车型可能配 90Hz/120Hz 提升视觉体验。
智能手机/平板：常见 60Hz/90Hz/120Hz，部分旗舰支持 144Hz。
电竞显示器/VR/AR：144Hz~240Hz，甚至 360Hz，追求极限流畅度。
六、TFT 液晶屏刷新率 QA
Q1：怎么看 TFT 屏的刷新率？
A1：方法有三种：① 查屏幕规格书；② 根据像素时钟与时序参数公式计算；③ 用示波器测量 VSYNC 信号。
Q2：为什么大多数工业屏是 60Hz？
A2：因为工业应用对流畅度要求没那么高，更注重稳定性、兼容性和低功耗。60Hz 足以满足人眼视觉需求，同时降低主控运算负担。
Q3：刷新率越高越好吗？
A3：不一定。高刷新率会增加数据带宽和功耗，对 MCU/主控、驱动 IC、电源提出更高要求。在工业/医疗场景，稳定性比高刷新率更重要。
Q4：刷新率和响应时间是不是一个概念？
A4：不是。
刷新率：每秒更新画面的次数（系统层面）。
响应时间：液晶像素从一种灰阶切换到另一种灰阶所需时间（像素层面）。
二者结合决定画面流畅度。
Q5：能不能通过软件提高 TFT屏的刷新率？
A5：在某些可编程驱动芯片上，可以通过修改时序参数来调整刷新率。但受限于屏幕本身和接口带宽，不是所有屏幕都能提升，工业屏往往固定在 60Hz。
Q6：怎么检测实际运行的刷新率？
A6：
在电脑/嵌入式系统里 → 查看显示设置。
用示波器探测 VSYNC 信号 → 得到准确刷新频率。
部分系统可通过调试串口打印实际输出帧率。
TFT 液晶屏每秒刷新多少帧，可以通过 查规格书、计算像素时钟与时序参数、或 示波器测量 VSYNC 信号来确定。大多数工业屏是 60Hz，高端消费屏可达 120Hz+。
