服务热线： 一般来说，是的，LVDS 屏线越长，LCD 工业液晶屏出现花屏、闪屏、抖动、间歇性黑屏的风险通常会更高，但这不是“线一长就一定花”，而是“线越长，信号完整性越难保证”。 资料显示，LVDS 传输在更长线缆下会面临更高的抖动、衰减和时序偏差；TI的测试资料就明确指出，随着电缆长度增加，抖动会增加。
对工业液晶屏项目来说，这个问题之所以常见，是因为很多人只记得“LVDS 抗干扰比普通单端信号强”，却忽略了它本质上仍然是高速差分信号。只要线变长，损耗、反射、串扰、对间偏斜和接地问题都会更难控制。NXP的高速显示设计资料也强调，LVDS 这类链路设计的关键就是尽量降低损耗和抖动、维持信号完整性。
为什么线越长，越容易花屏
核心原因其实不复杂：线越长，信号在路上“变形”的机会就越多。
LVDS 虽然采用差分传输、抗共模干扰能力较强，但线缆变长后，信号会累积更多插损、边沿劣化和抖动。cable performance文档给出的实验结果很直接：在相同数据速率下，线缆越长，抖动占比越高；而抖动增加，本质上就是接收端“更难准确分辨 0 和 1”。这类问题落到液晶屏现场，就可能表现成花屏、跳点、颜色异常、局部闪烁、偶发黑屏。
除此之外，长线还更容易放大阻抗不连续带来的反射问题。
LVDS 设计资料普遍要求差分阻抗控制在 100Ω ±10% 左右，像 Advantech 的设计指南就明确写到 LVDS differential impedance target 为 100Ω ±10%。如果线缆、转接板、连接器、排线过渡点没有把阻抗链路控制好，线越长，反射和眼图收缩就越明显，最终也更容易表现在显示异常上。
不是“长就一定花”
花不花屏不是只由长度单独决定，而是由“长度 + 速率 + 线材 + 连接器 + 布线 + 终端匹配 + 接地环境”共同决定。
同样是长线，一条阻抗控制好、双绞差分一致、屏蔽到位、对间长度一致的线，和一条普通排线、随意转接、接地也不稳的线，结果可能完全不同。NXP的 LVDS资料就提到，LVDS 适合通过廉价双绞铜线连接高分辨率显示，但前提仍然是按高速差分链路的思路来设计。

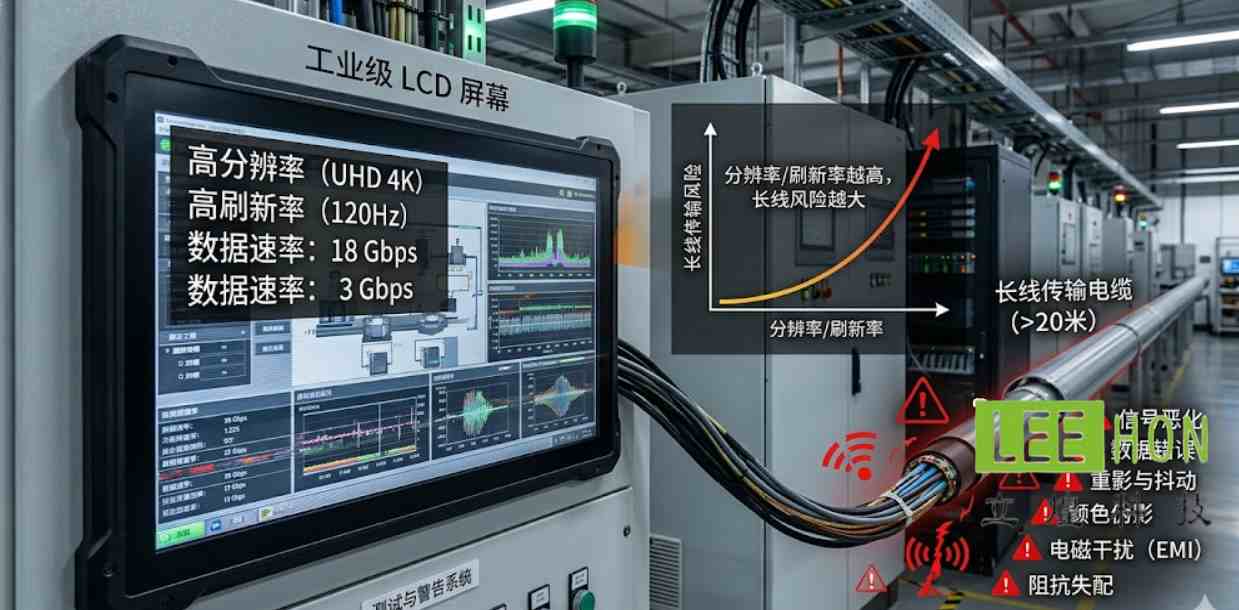

还有一个经常被忽略的点是：分辨率和刷新率越高，长线风险越大。
因为速率上去之后，眼图裕量本来就更紧，长线带来的衰减和抖动会更早暴露问题。虽然你问的是通用判断，但工程经验上也确实是这样：同样一根线，在低分辨率、低速屏上可能没事，换到更高像素时钟的屏上就容易出问题。
长线容易把哪些问题放大
第一类：对间偏斜
LVDS 不是只靠“有两根线”就行，还要求差分对之间、时钟与数据之间时序关系稳定。TI 的多路 LVDS 连接资料提到，如果电缆传播延迟按 5 ns/m 计算，两路信号只要相差 20 cm，就可能产生 1 ns 偏斜；而这个量级在高速链路里已经很可观了。对液晶屏来说，时钟和数据一旦偏斜积累过大，就可能直接导致画面错误。
第二类：EMI 和串扰
TI 的高速度布局指南明确提醒，信号完整性问题也会带来 EMI 问题，反过来 EMI 又会进一步恶化链路稳定性。工业设备里环境噪声本来就复杂，长线会让这类问题更难控制，尤其是线缆如果靠近电源模块、电机、逆变器、高频板卡，屏线越长越容易中招。
第三类：接插件和中间转接
很多花屏问题，不是因为主线本身太长，而是因为“主板到转接板一段、转接板到线缆一段、线缆到屏又一段”，中间多了太多连接点。每多一个连接器、转接板、焊点，就多一个阻抗突变和接触不良风险。对 LVDS 来说，长线加多级转接，是最典型的隐患组合。这个逻辑和 NXP 对“最重要是降低损耗与抖动、保证信号完整性”的原则完全一致。
怎么判断“是不是线太长导致花屏”
如果现场已经遇到花屏，可以先别急着判屏坏了。更有效的排查顺序通常是：
先把屏线换短。
如果换短以后问题明显改善，那长线或线材质量就很可疑。这个判断本质上符合关于“长线抖动更大”的实验结论。
再看有没有中间转接。
如果主板和屏之间经过转接板、延长板、非原厂排线，优先怀疑这些环节，而不是先怀疑屏本体。因为每一级转接都可能破坏 100Ω 差分连续性。
再看问题是否和分辨率、刷新率、温度有关。
如果低刷新率还好，高刷新率就更容易花；冷机正常、热机异常；某些画面稳定、某些画面异常，这些都更像链路裕量不足，而不是面板本体彻底损坏。LVDS 这类高速信号对边际条件非常敏感。
工业液晶屏怎么尽量避免长线花屏
最直接的原则只有一句：能短就别长，能少转接就别多转接。
LVDS 设计指南里，甚至会把主板到 LVDS connector 的长度写得很克制，核心思路就是减少链路不确定性。虽然不同平台限制不同，但工程上普遍不会把 LVDS 当成“可以随便拉很长”的本地显示接口。
至少要把下面几件事做好：
差分阻抗控制在 100Ω 左右:这是 LVDS 最基本的前提，不只是 PCB 走线，线材和连接器也要尽量保持一致。
保证对内等长、对间尽量匹配:否则 skew 会直接侵蚀时序预算。TI 关于电缆长度差导致 skew 的说明很有代表性。
优先用成对双绞、屏蔽更好的线材:TI 关于不同线材的测试表明，不同线材在相同长度和速率下，抖动表现并不一样。也就是说，线材种类不是可忽略变量。
远离高噪声源，保证接地参考连续：长线一旦靠近电源开关节点、马达、高频模块，抗干扰优势会被大幅削弱。
LVDS 屏线越长，LCD 工业液晶屏确实通常越容易花屏，但根本原因不是“长”本身，而是长线会让抖动、衰减、反射、偏斜和干扰问题更容易超过链路容差。
所以，真正专业的判断不是只看“多少厘米算长”，而是看：
这根线的长度有没有超出当前分辨率和时序的裕量；
差分阻抗和线材质量够不够；
连接器、转接板和接地有没有把问题放大。
也就是说，长线会增加风险，但不是唯一变量；只是工业 LCD 液晶屏项目里，线越长，越不该靠侥幸。
常见问题
Q1：LVDS 屏线越长，就一定会花屏吗？
A：不一定，但一般风险会更高。公开测试资料显示，随着电缆长度增加，LVDS 抖动会增加，而抖动、衰减和偏斜都会提高花屏、闪屏和黑屏的概率。
Q2：为什么有些设备原来能用长线，后来换屏后就容易花屏？
A：因为不同屏的分辨率、像素时钟和链路裕量不同。原来的屏可能容差更大，换成更高时钟或更敏感的屏后，长线带来的抖动和 skew 就更容易暴露问题。
Q3：LVDS 花屏时，最该先查什么？
A：优先查线长、线材、连接器和中间转接，再查差分阻抗、对间长度匹配和接地环境。很多花屏不是屏坏，而是链路信号完整性不够。
Q4：工业项目里怎么降低长 LVDS 线带来的风险？
A：尽量缩短线长、减少转接、控制差分阻抗在 100Ω 左右、使用更合适的双绞/屏蔽线材、保持对内等长并远离强干扰源，这些都是公开技术资料反复强调的方向。
