服务热线： 触摸屏不是一块“能点的玻璃”，而是由盖板、传感器、控制器、通信接口、贴合结构和显示屏共同组成的人机交互系统。它的作用不是显示图像，而是把手指、手套、触控笔或其他触碰动作转化成坐标信号，再交给主板系统处理。真正做项目时，触摸屏选得好不好，不能只看“电容触摸还是电阻触摸”，更要看结构、接口、贴合、抗干扰、盖板厚度、操作环境和整机系统适配。
LCD液晶屏负责“显示”，触摸屏负责“感知触摸”，触摸控制器负责“把触摸动作转换成坐标数据”。这三者配在一起，才形成我们平时看到的触摸液晶屏。工业设备、医疗终端、充电桩、工控一体机、车载中控、POS机、Kiosk自助终端，表面看都是“点屏幕”，背后其实是显示系统和触控系统共同工作的结果。
一、触摸屏到底是什么
触摸屏可以理解为安装在LCD液晶屏前面的一个输入装置。它本身通常不负责显示画面，而是负责感知“哪里被触摸了”。
一套完整的触摸液晶屏，通常可以拆成这几层：
盖板玻璃
最外层，用户直接接触的表面。它决定耐刮、抗冲击、外观、透光率、防眩、防指纹等表现。
触摸传感器层
负责感知触摸动作。电容触摸屏通常靠透明导电图案感知电容变化，电阻触摸屏则靠上下导电层受压接触来判断坐标。
触摸控制器
把传感器采集到的模拟变化转换成数字坐标信号，再通过USB、I2C、UART、RS232等接口传给主板。公开触控控制器资料中就可以看到，PCAP控制器常见会把触摸数据通过USB、I2C、UART、RS-232等接口传输给主机。
贴合层
用于把触摸屏、盖板和LCD显示屏组合起来。常见有框贴、全贴合、光学贴合等方式。
LCD显示屏
负责显示图像。触摸屏和LCD屏不是一回事，只是经常被集成为一个触摸显示模组。
所以，触摸屏真正的结构逻辑是：用户触摸盖板→触摸传感器感知变化→控制器计算坐标→主板接收坐标→系统响应操作。

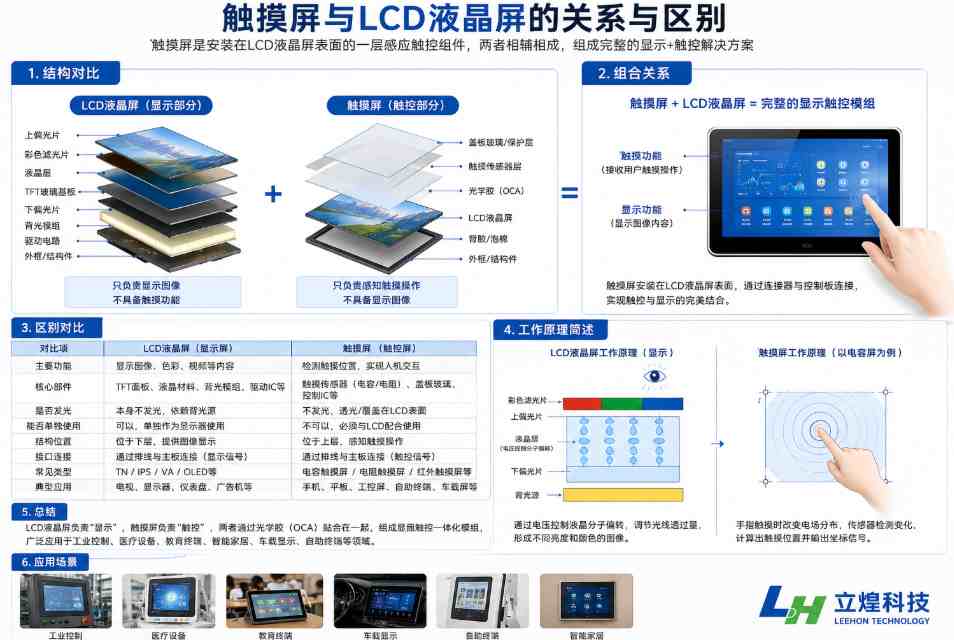

二、触摸屏和LCD液晶屏是什么关系
很多人会把“触摸屏”和“液晶屏”混为一谈，其实它们是两个系统。
LCD液晶屏负责显示
比如分辨率、亮度、对比度、视角、色彩、接口，这些都是显示屏本体的参数。
触摸屏负责输入
比如触摸点数、触摸方式、盖板厚度、手套触摸、湿手触摸、抗干扰、触摸接口，这些才是触摸系统的参数。
一块设备上能“点屏幕”，并不代表LCD本身能感应触摸，而是因为它前面加了一套触控系统。项目采购时一定要问清楚：要的是裸LCD屏，还是LCD+触摸屏总成，还是LCD+触摸+盖板+驱动板的完整显示方案。
这句话很重要：显示屏解决“看得见”，触摸屏解决“点得准”，整机方案解决“能不能长期稳定用”。
三、触摸屏主要有哪些类型
常见触摸屏主要有几类：电容式、电阻式、红外式、表面声波式等。工业和商用设备里，最常见的是电容触摸屏和电阻触摸屏。
四、电容触摸屏：
现在最主流的触控方式，电容触摸屏，尤其是投射式电容触摸屏，也就是常说的PCAP/P-Cap，现在非常常见。手机、平板、工业触摸屏、充电桩、自助终端、医疗设备等都会用到。
它的基本原理是：人体手指会影响触摸传感器上的电场或电容分布，控制器检测到电容变化后，就能计算出触摸位置。
投射式电容触摸可以分成自电容和互电容两类。公开综述资料中提到，投射式电容方法可以分为自电容和互电容，其中互电容因为支持多点触控、耐久性好、光学清晰度高，已经成为手机、平板、笔记本等设备中非常主流的技术路线。
1.自电容是什么
自电容可以理解为：每条感应电极和地之间形成电容。手指靠近时，会改变对应位置的电容值，控制器根据变化判断坐标。
它的优点是灵敏度高，结构相对简单。
它的不足是多点触控时容易出现“鬼点”问题，所以复杂多点识别通常不如互电容稳定。
2.互电容是什么
互电容可以理解为：横向电极和纵向电极之间形成一个个交叉电容点。手指触摸时，会改变交叉点附近的电容关系，控制器就能判断具体坐标。
互电容更适合多点触控。工业电容触摸屏、车载中控、医疗终端、多点手势交互设备，很多都会采用这种路线。
3.电容触摸屏的优势
电容触摸屏最大的优势是：
触摸灵敏
支持多点触控
表面可用强化玻璃
外观更平整
透光率较好
适合现代交互界面
可以做全贴合和窄边框设计
所以现在很多工业终端、户外充电桩、自助机、智能设备，如果追求用户体验和外观质感，通常优先看电容触摸屏。
4.电容触摸屏的难点
电容触摸不是“装上去就一定好用”。项目里真正容易出问题的是：
盖板太厚导致灵敏度下降
强电磁干扰导致乱跳点
水滴、雨雾导致误触
戴手套操作不稳定
接地不好导致漂移
触摸控制器没有针对整机调校
贴合工艺影响显示和触摸体验
所以工业电容触摸屏一定要看触摸调试能力，不能只看“支持几指触控”。
五、电阻触摸屏：
为什么老技术还在工业现场使用，电阻触摸屏听起来没有电容触摸屏“高级”，但在工业现场仍然有价值。
它的基本原理是：上下两层透明导电层之间保持间隔，手指、触控笔或手套按压表面后，上下导电层接触，控制器根据电压变化计算触摸坐标。公开电阻触摸资料中提到，四线电阻屏通常通过X+、X-、Y+、Y-四个边缘引出信号，触摸时由控制器读取X/Y坐标。
1.电阻触摸屏的结构
典型电阻触摸屏通常包括：
上层PET薄膜
透明导电ITO层
间隔点
下层玻璃或薄膜基板
另一层ITO导电层
FPC引线
触摸控制器
当你按下去时，上下导电层接触，形成电压分布变化，控制器就能判断触摸点。
2.电阻触摸屏的优势
它最大的优势是：只要能施加压力，就能操作。
所以它可以支持：
手指
手套
触控笔
塑料笔头
某些恶劣环境下的机械输入
一些电阻触摸屏资料也提到，4线/5线电阻触摸可通过手指、戴手套的手等物理触摸工作，并能适应污垢、油污等较差环境。
这也是为什么一些老工控设备、工业仪表、医疗设备、户外控制面板还会使用电阻触摸屏。
3.电阻触摸屏的不足
电阻触摸屏也有明显不足：
透光率不如电容触摸
表面容易磨损
多点触控能力弱
外观质感不如玻璃电容屏
长期按压后可能出现漂移
不适合强调现代手势交互的设备
所以，如果设备需要现代化UI、多点手势、玻璃盖板、高透光和高端外观，电容触摸屏通常更适合；如果设备环境复杂、戴手套操作多、输入逻辑简单，电阻触摸屏仍然有意义。

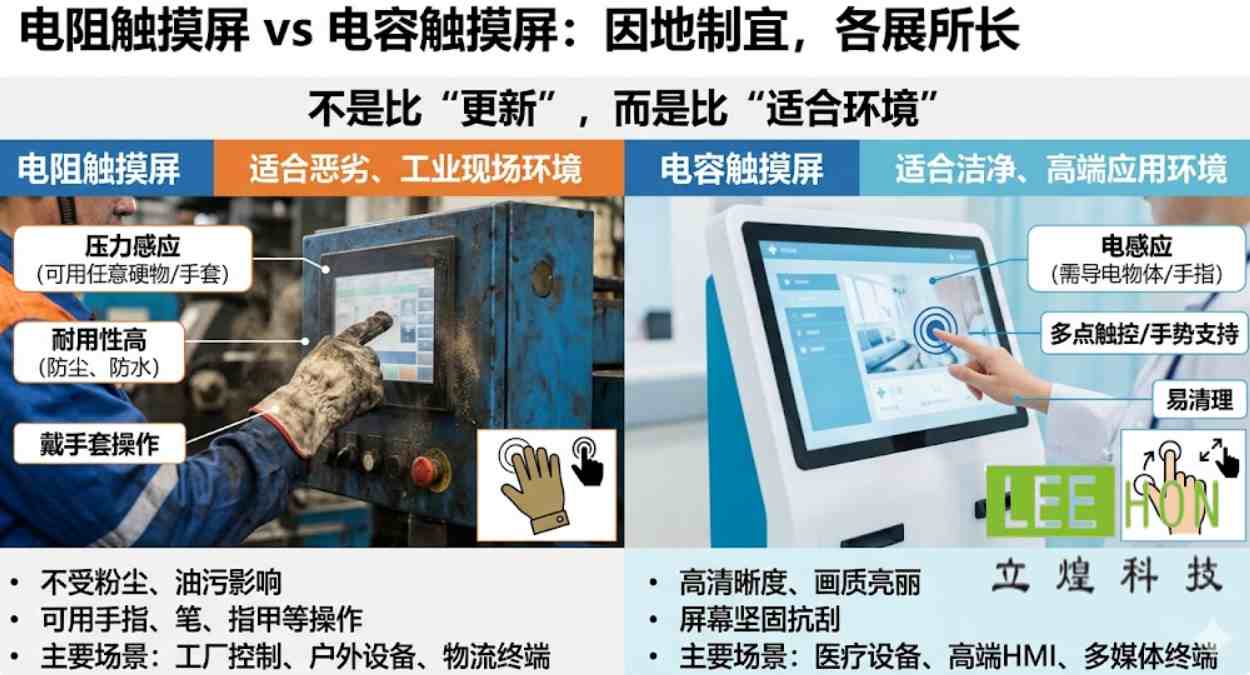

六、电容触摸屏和电阻触摸屏怎么选
这部分最适合用于实际项目判断。
如果项目是充电桩、自助终端、医疗交互屏、车载中控、智能设备、工控一体机，优先考虑电容触摸屏。因为这些项目通常需要更好的外观、更高透光率、更顺滑的交互体验和多点触控能力。
如果项目是老设备替换、戴厚手套操作、简单按钮式交互、环境油污较多、对成本敏感，可以考虑电阻触摸屏。因为它对触摸介质不挑，只要能按压就能识别。
可以简单记成一句话：追求体验、外观、多点触控，选电容；追求压力输入、手套笔触、简单可靠，选电阻。

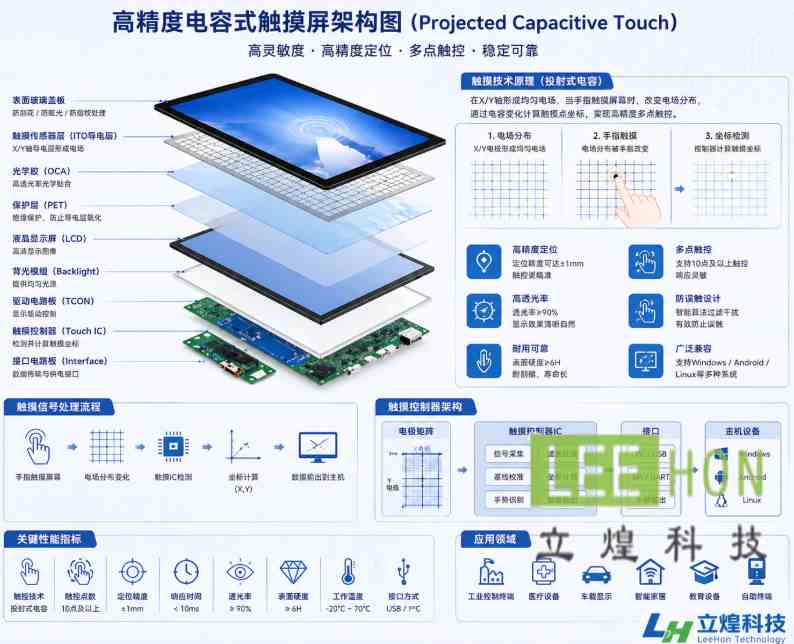

七、触摸屏的完整结构应该怎么看
如果按工业项目的结构来拆，一块触摸液晶屏至少要看七层。
1.最外层盖板
盖板可以是普通玻璃、强化玻璃，也可以做特殊表面处理。
常见处理包括：
AG防眩
AR减反射
AF防指纹
防爆膜
丝印边框
化学强化
抗菌涂层
户外充电桩、医疗设备、自助终端尤其要看盖板。因为用户看到和摸到的，其实是盖板，不是LCD本体。
2.触摸传感器
这是触摸屏的核心感应层。
电容屏通常是ITO或金属网格等透明导电结构；电阻屏则是上下两层ITO导电膜/玻璃结构。
传感器决定触摸灵敏度、透光率、耐用性和触摸精度。
3.FPC排线
触摸传感器通过FPC连接控制器。
采购时要看排线方向、长度、pin定义、连接器规格。
很多项目替换失败，不是触摸原理错，而是排线位置和结构不匹配。
4.触摸控制器
控制器相当于触摸系统的大脑。
它负责扫描传感器信号、判断触摸位置、过滤噪声、识别多点、输出坐标。
Microchip的投射式电容触摸控制器资料中就提到，控制器可以通过USB或I2C通信。这说明触摸控制器不仅影响触摸效果，也会直接影响主板接口选择。
5.通信接口
触摸屏常见接口有：
USB
I2C
UART
RS232
工业设备里，USB最容易对接上位机和工控主板；I2C更适合嵌入式主板；UART/RS232在部分工业设备中也会出现。PCAP触摸控制器资料中也能看到USB/I2C等接口被广泛用于触摸坐标通信。
这里要注意：触摸接口和LCD显示接口不是一回事。
比如LCD可能是LVDS，触摸可能是USB。
LCD可能是eDP，触摸可能是I2C。
采购时必须分开问。
6.贴合层
触摸屏和LCD之间可以框贴，也可以全贴合。
框贴
只在边框粘合，中间有空气层。成本低，维修方便，但反光和灰尘风险更高。
全贴合/光学贴合
触摸屏和LCD之间用光学胶整体贴合，减少空气层反射，显示效果更好，户外可读性更强，但成本更高，返修难度也更高。
户外充电桩、医疗显示、车载显示、高端工控终端，通常更建议考虑光学贴合或低反射结构。
7.LCD显示屏
最后才是LCD本体。
它决定亮度、分辨率、视角、色彩、接口、温度范围和背光寿命。
触摸屏项目里，LCD和TP要一起看。
比如户外项目，LCD亮度不够，再好的触摸也没用；工业项目，触摸能点但LCD接口不匹配，也无法落地。
八、触摸屏为什么会出现跳点、漂移、误触
触摸屏出问题，通常不是一个原因，而是多个因素叠加。
常见原因包括：
接地不好
电源纹波大
主板干扰强
盖板太厚
触摸参数没调好
水滴影响电容变化
FPC走线受干扰
屏蔽和结构设计不足
LCD背光或电源干扰触摸控制器
电容触摸屏对电磁环境比较敏感，所以工业项目一定要重视接地、屏蔽和触摸控制器调试。
电阻触摸屏则更容易出现机械磨损、表面划伤、长期按压漂移等问题。
所以调试触摸屏不能只说“换个触摸屏”，而要看整机系统。
九、工业触摸屏选型，真正要问哪些问题
如果你是做工业项目，可以直接按下面这些问题问供应商。
第一，触摸类型是什么？
PCAP电容触摸，还是4线/5线电阻触摸？
第二，触摸接口是什么？
USB、I2C、UART还是RS232？
第三，盖板厚度是多少？
电容触摸对盖板厚度敏感，厚盖板要做专门调校。
第四，是否支持手套和湿手？
户外、医疗、工业现场都要问这个。
第五，是否能做AG/AR/AF？
户外和高端设备很关键。
第六，是否全贴合？
全贴合影响显示效果、反光、厚度和成本。
第七，有没有触摸调试能力？
只卖硬件不调参，后期容易出问题。
第八，LCD接口和触摸接口是否分开确认？
比如LCD是LVDS，触摸是USB；LCD是eDP，触摸是I2C。两套接口都要确认。
十、不同应用场景怎么选触摸屏
1.工控一体机
建议优先PCAP电容触摸。
如果现场戴手套较多，可以要求支持手套模式。
如果环境油污严重，也可以考虑电阻触摸或特殊电容调校。
2.医疗设备
建议看PCAP电容触摸、抗菌盖板、易清洁表面、稳定触摸控制器。
如果设备需要戴手套操作，要提前做手套测试。
3.户外充电桩
建议PCAP电容触摸+AG/AR盖板+光学贴合+高亮LCD。
重点看强光可读性、雨水误触、湿手操作和耐候结构。
4.车载中控
建议PCAP电容触摸+光学贴合+宽温+抗干扰设计。
车载环境震动、温差和电磁干扰都更复杂。
5.老设备替换
如果原设备是电阻触摸，不要盲目改电容。
要先看主板接口、结构空间、软件驱动和操作习惯。
十一、触摸屏采购最容易犯的错误
最常见的错误有五个。
第一，只问尺寸，不问触摸接口。
比如只问“有没有10.1寸触摸屏”，但没问USB还是I2C。
第二，只看LCD接口，不看TP接口。
显示接口和触摸接口是两套系统，不能混在一起。
第三，只看能不能触摸，不看能不能稳定触摸。
工业现场最怕跳点、误触、漂移。
第四，只看电容触摸，不看盖板和贴合。
盖板厚度和贴合方式会直接影响触摸效果。
第五，只看价格，不看调试能力。
触摸屏不是标准玻璃片，很多项目需要针对整机调参。
十二、触摸屏到底怎么理解
触摸屏是安装在LCD前端的输入系统，它通过电容变化或压力接触感知触摸动作，再由控制器计算坐标并传给主板；真正选型时，要同时看触摸类型、盖板、贴合、控制器、通信接口和LCD显示屏。
更适合项目使用的判断是：电容触摸屏适合现代交互、玻璃盖板、多点触控和高端设备；电阻触摸屏适合压力输入、手套笔触、简单控制和部分恶劣环境。
常见问题
Q1：触摸屏和LCD液晶屏是一回事吗？
A：不是。LCD液晶屏负责显示图像，触摸屏负责感知触摸位置。触摸液晶屏是把显示屏和触摸系统组合在一起的模组。
Q2：电容触摸屏为什么更常见？
A：因为投射式电容触摸屏支持多点触控，表面可做玻璃盖板，外观和透光率更好，适合手机、平板、工控终端、充电桩、自助设备等现代交互场景。
Q3：电阻触摸屏为什么还没有被淘汰？
A：因为电阻触摸靠压力输入，可以用手指、手套、触控笔操作，在一些简单工业设备、老设备替换和污染环境中仍有实用价值。
Q4：采购触摸屏最容易忽略什么？
A：最容易忽略触摸控制器和接口。触摸屏不只是玻璃和传感器，还要通过控制器把坐标数据传给主板，常见接口包括USB、I2C、UART、RS232等。
