LCD MIPI液晶屏都需要什么信号？负责图像传输吗？

发布日期：2026-05-13 17:00 更新时间：2026-05-13 17:37 浏览量：

正在生成目录…

LCD MIPI液晶屏通常需要的信号，不只有MIPI数据线，还包括MIPI DSI高速差分信号、时钟信号、电源信号、复位信号、背光控制信号、初始化控制信号，以及可能存在的触摸信号。其中真正传输图像数据的是 MIPI DSI Lane，但一块MIPI液晶屏能不能点亮，还要看供电、复位、背光、初始化指令和主板时序是否完整。MIPI DSI运行在MIPI D-PHY物理层上，并使用MIPI DCS显示命令集；D-PHY则是一种用于显示和摄像头的高速、低功耗物理层。简单说，MIPI DSI负责显示数据和指令传输，D-PHY负责底层高速差分信号传输。

一、MIPI液晶屏需要哪些核心信号

1. MIPI DSI数据线

MIPI液晶屏最核心的是 DSI Data Lane，也就是数据通道。

常见有：

1 Lane

2 Lane

4 Lane

每条Lane通常是一对差分线，也就是 Data P / Data N。

比如4 Lane MIPI屏，一般会有：

D0P / D0N

D1P / D1N

D2P / D2N

D3P / D3N

Lane数量越多，能承载的分辨率和刷新率通常越高。小尺寸低分辨率屏可能1 Lane或2 Lane就够，高分辨率屏通常需要4 Lane。TI的MIPI DSI到eDP桥接芯片资料中，也能看到MIPI D-PHY接收端按lane数量和带宽来设计，支持每通道多lane高速传输。

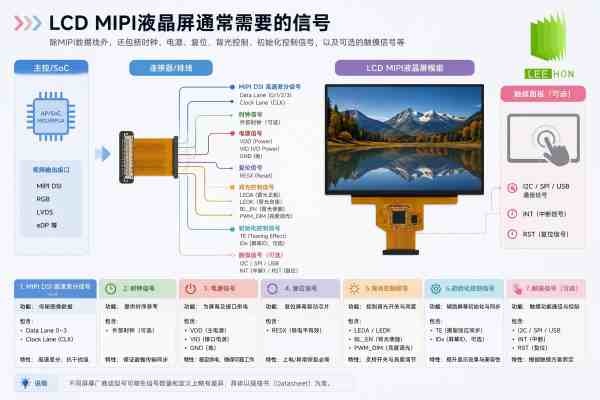

MIPI液晶屏信号

2. MIPI DSI时钟线

除数据Lane外，很多MIPI DSI屏还需要 Clock Lane。

典型写法是：

CLKP / CLKN

CKP / CKN

MIPI_CLK+ / MIPI_CLK-

D-PHY通常由一条时钟通道和一条或多条数据通道组成，每条通道都是差分对。资料中明确提到，D-PHY配置包含一条Clock Lane和一条或多条Data Lane。

所以你看到MIPI屏FPC定义时，常见结构就是：

1对时钟差分线 + 1到4对数据差分线。

3. 电源信号

MIPI屏不是接上数据线就能显示，还必须供电。常见电源包括：

VDD / VCC：屏逻辑供电

IOVCC / VDDIO：接口IO电压

AVDD：模拟供电，部分屏需要

VGH / VGL：TFT栅极驱动正负电压，部分屏外部提供

VCI：部分小尺寸屏常见主电源

GND：地线

不同MIPI液晶屏的供电结构不一样。有些屏内部集成电源管理，只需要1.8V、2.8V或3.3V；有些屏需要外部提供多路电压。采购或点亮时必须按规格书确认，不能只凭“MIPI屏”判断。

4. 复位信号 RESET

大多数MIPI液晶屏都有复位脚，常见标注为：

RESET

RST

LCD_RST

RESETB

这个信号通常由主控GPIO控制，用于让LCD控制IC进入初始状态。很多MIPI屏如果复位时序不对，即使MIPI Lane和电源都正常，也可能黑屏。

一些MIPI屏点亮文档会把 RESET、POWER、BACKLIGHT 作为需要配置的GPIO控制信号。

5. 背光电源和背光控制信号

LCD本身不发光，MIPI只是显示接口，真正让屏亮起来还需要背光。常见背光相关信号包括：

LED+ / A / BL+

LED- / K / BL-

BL_EN：背光使能

PWM：亮度调节

LED Driver电源：背光驱动供电

这里要特别注意：MIPI信号正常，只代表图像数据可能送到了屏里；如果背光不亮，屏幕仍然看起来是黑的。

所以排查MIPI屏黑屏时，要分清是“没有图像”还是“有图像但背光没亮”。

6. 初始化命令信号

MIPI屏通常需要主机发送初始化命令，才能正常显示。

这些命令包括：

退出睡眠

设置像素格式

设置显示模式

打开显示

设置扫描方向

设置Gamma

设置刷新参数

写入显示数据

MIPI DSI使用MIPI DCS显示命令集，主机可以通过DCS命令进行开关屏、睡眠、背光、像素格式、显示模式等基础控制。

所以，MIPI屏点亮不只是硬件接线，还需要软件初始化代码。没有正确初始化，屏幕可能白屏、黑屏、花屏或显示异常。

7. TE信号

部分MIPI屏会有 TE信号，也叫 Tearing Effect 信号。

它常用于同步刷新，避免画面撕裂。不是所有项目都必须用TE，但如果屏规格书要求，或者系统需要同步显示，就要接上并配置。

常见标注：

LCD_TE

TEARING

8. 触摸信号

如果是MIPI触摸液晶屏总成，还会额外有触摸信号。

触摸和显示不是一回事。

常见触摸信号包括：

I2C_SCL

I2C_SDA

TP_INT

TP_RST

VDD_TP

GND

有些触摸也可能走USB，但小尺寸MIPI屏总成常见I2C触摸。Renesas公开资料中，电容触摸控制器GT911就是通过I2C控制。所以，MIPI液晶屏的显示接口是MIPI DSI，触摸接口可能是I2C或USB，两者必须分开确认。

二、MIPI屏常见信号清单

信号类别	常见名称	作用
MIPI数据	D0P/D0N、D1P/D1N、D2P/D2N、D3P/D3N	传输图像数据和命令
MIPI时钟	CLKP/CLKN	提供MIPI D-PHY时钟
电源	VDD、VCC、IOVCC、AVDD、VCI	给屏逻辑和内部电路供电
地线	GND	信号参考地和电源回路
复位	RESET、RST	控制屏幕初始化复位
背光电源	LED+、LED-、BL+、BL-	点亮LCD背光
背光控制	BL_EN、PWM	背光开关和亮度调节
同步信号	TE	刷新同步，减少撕裂
触摸信号	I2C_SCL、I2C_SDA、TP_INT、TP_RST	触摸坐标通信和控制
控制信号	LCD_EN、POWER_EN	屏电源或模组使能

三、MIPI液晶屏和LVDS屏信号有什么不同

LVDS屏常见是并行像素数据经过低压差分传输，通常用于中大尺寸工业液晶屏。

MIPI屏则更常见于小尺寸、高集成度、低功耗、移动端和嵌入式设备。

简单对比：

MIPI DSI：Lane少、速度高、软件初始化要求高，常见于小尺寸和高集成屏。

LVDS：工业项目中成熟度高，常见于7寸以上中大尺寸屏，驱动板配套更常见。

MIPI DSI使用命令和视频数据包传输，涉及D-PHY高速/低功耗模式；NXP应用资料也提到，D-PHY支持高速模式和低功耗模式，高速模式用于快速数据传输。

所以，MIPI屏点亮通常比LVDS更依赖主控平台、驱动代码和初始化参数。

四、MIPI液晶屏点亮前要确认什么

1·确认是几Lane

1Lane、2 Lane、4 Lane不能混用，主板必须支持对应Lane数量。

2·确认电压

VCC、IOVCC、AVDD、背光电压都要按规格书来。

3·确认FPC pin定义

同样是30pin、40pin，不同屏线序可能完全不同。

4·确认初始化代码

MIPI屏通常需要厂家提供初始化指令，不是只接线就能亮。

5·确认背光驱动

背光电流、电压、PWM频率、BL_EN逻辑都要核对。

6·确认触摸接口

如果带触摸，要分清TP是I2C还是USB，是否需要INT和RST。

7·确认主板是否支持该分辨率和时序

MIPI屏不仅要接口对，还要分辨率、刷新率、像素格式和lane速率匹配。

五、MIPI屏常见点不亮原因

电源时序不对

MIPI屏对上电顺序、RESET时序、初始化时序比较敏感。

Lane数量不匹配

屏是4 Lane，主板只接2 Lane，可能无法正常显示。

初始化代码不对

MIPI屏没有正确发送DCS命令，常见黑屏或白屏。

背光没打开

图像可能已经有了，但LED背光未供电或PWM没输出。

FPC线序不一致

同样是MIPI，pin定义不一致会导致无法点亮，甚至损坏屏。

像素格式不匹配

RGB565、RGB666、RGB888等格式不匹配可能导致颜色异常。

触摸和显示混在一起判断

触摸不工作不代表MIPI显示不工作，显示黑屏也不代表触摸一定有问题。

六、采购MIPI液晶屏时怎么问供应商

“这块MIPI液晶屏是几Lane？接口是MIPI DSI还是其他MIPI接口？FPC pin定义能否提供？逻辑电压、IO电压、背光电压和背光电流是多少？是否需要RESET、TE、PWM、BL_EN？有没有初始化代码？触摸是I2C还是USB？能否提供驱动适配和点亮方案？”

这类问题比只问“有没有MIPI屏”更专业，也更容易筛出真正能配合项目的供应商。

七、为什么找杭州立煌科技做MIPI屏配套

MIPI液晶屏项目的难点，是要把屏幕、主板、FPC、供电、背光、初始化代码、触摸和结构一起配合起来。尤其是工业项目，如果缺少点亮经验，容易在电源时序、初始化、背光和触摸接口上反复试错。像杭州立煌科技这类长期服务工业液晶屏、LCD液晶屏和液晶显示屏项目的供应商，更适合帮助客户做前期判断。MIPI屏虽然常见于小尺寸和嵌入式设备，但工业项目仍然要关注长期供货、触摸配套、驱动适配和替代型号。供应商如果能把规格书、pin定义、点亮板、触摸接口和背光参数一起确认清楚，项目落地会更稳。
