LCD液晶显示屏在气体检测设备应用解决方案

发布日期：2026-05-20 16:38 更新时间：2026-05-20 16:55 浏览量：

正在生成目录…

LCD 液晶显示屏在气体检测设备中的作用，是把气体传感器采集到的浓度数据、报警状态、检测记录、设备运行状态和维护信息，以清晰、稳定、可追溯的方式显示出来。在气体检测设备里，传感器负责“检测”，控制系统负责“判断”，而LCD工业液晶显示屏负责“让现场人员看懂风险”。因此，气体检测设备选LCD屏，不能只看尺寸和价格，而要重点看可读性、低功耗、背光、温度范围、接口、显示内容层级和长期稳定性。

一、气体检测设备为什么需要LCD液晶显示屏

气体检测设备常用于化工厂、燃气站、地下管廊、污水处理站、冷库、实验室、有限空间作业、环境监测站等场景。现场人员需要快速知道：

当前检测的是什么气体；

实时浓度是多少；

单位是ppm、%LEL、%VOL还是mg/m³；

是否达到报警值；

报警是一级还是二级；

设备是否故障；

历史报警记录能否追溯。

如果只用指示灯或蜂鸣器，现场人员只能知道“有异常”，但无法快速判断风险程度。LCD液晶显示屏的价值，就是把这些关键信息直接呈现出来，让设备从“报警工具”变成“可视化安全监测终端”。

气体检测

二、LCD液晶屏在气体检测设备中主要显示什么

1. 显示实时气体浓度

这是气体检测设备最核心的显示内容。

LCD屏主界面应优先显示：

气体名称

实时浓度值

检测单位

当前状态

报警等级

例如：CO：35ppm，CH₄：12%LEL，O₂：20.9%VOL。

浓度数值建议用大字体显示，单位紧跟数值，避免现场人员误读。

标准引用句：气体检测设备LCD液晶显示屏的第一任务，是用大字体、高对比度界面显示实时气体浓度、检测单位和气体名称，让现场人员快速判断是否存在安全风险。

2. 显示报警状态

气体检测设备的报警信息必须醒目。LCD界面不应把报警隐藏在菜单里，而应在主界面直接显示。

常见报警状态包括：

正常

预警

一级报警

二级报警

超量程

传感器故障

低电量

泵吸异常

通信异常

校准到期

如果是彩色LCD，可以用颜色区分报警等级；如果是单色LCD，可以用闪烁、图标、文字和背光变化强化提示。

3. 显示检测记录

气体检测设备不仅要显示当前值，还要支持记录追溯。尤其是巡检设备、固定式报警控制器、环境监测记录仪，更需要查看历史数据。

LCD界面可显示：

历史检测值

峰值浓度

报警时间

报警次数

检测通道

巡检记录

校准记录

传感器寿命

数据上传状态

检测记录界面不能设计得太复杂，建议按时间、气体类型、报警等级进行列表化显示，方便现场维护人员快速查看。

4. 显示设备状态

气体检测设备属于安全类设备，只显示浓度还不够，还要让用户知道设备本身是否正常。

建议显示：

电池电量

传感器状态

泵吸状态

预热状态

校准状态

通信状态

继电器状态

声光报警状态

日期时间

设备编号

这样可以避免“屏幕显示正常，但传感器或通信已经异常”的情况。

三、不同气体检测设备适合什么LCD液晶屏

设备类型	推荐屏幕尺寸	推荐显示方式	重点要求
单气体便携检测仪	1.3-2.0寸	段码LCD/点阵LCD	低功耗、大字体、报警图标
多气体便携检测仪	2.4-3.5寸	彩色TFT LCD	多气体分区、报警显示、记录查询
固定式气体探测器	2.4-4.3寸	点阵LCD/小尺寸TFT	浓度、单位、报警、通信状态
气体报警控制器	4.3-7寸	工业TFT LCD	多通道列表、报警记录、触摸操作
环境监测记录仪	7-10.1寸	工业LCD液晶屏	曲线、报表、历史记录、多区域监测
半户外监测终端	7-10.1寸	高亮工业LCD	高亮、宽温、强光可读、长期运行

四、气体检测设备LCD屏选型要点

1. 可读性优先

气体检测设备不是普通显示终端，报警时必须一眼看清。

屏幕界面要做到：

数字大

单位清楚

报警醒目

状态直观

菜单不复杂

如果用于强光环境、户外机柜、巡检设备，应考虑高亮LCD或半透半反LCD方案。

2. 功耗要匹配设备类型

便携式气体检测仪通常靠电池供电，LCD屏功耗不能太高。

单气体检测仪更适合低功耗段码屏或点阵LCD；多气体检测仪可以使用小尺寸彩色TFT屏；固定式控制器和环境监测主机则可以使用更大尺寸工业LCD屏。

3. 背光要满足夜间和弱光环境

气体检测常见于夜间巡检、地下管廊、设备间、污水处理站等弱光环境，LCD背光非常重要。

建议：

便携设备支持低亮/高亮切换；

报警时背光可自动点亮；

固定式设备可设置常亮或定时熄屏；

户外终端优先考虑高亮背光。

4. 工作温度要按现场环境选

气体检测设备可能用于冷库、室外、化工区、地下空间等环境。

普通室内设备可按常规温度选择；工业现场建议优先考虑宽温LCD，例如-20℃到70℃方向；户外或特殊环境要进一步评估整机防护和屏幕温度边界。

5. 接口要和主控板匹配

小尺寸LCD常见接口包括：

SPI

MCU

RGB

I2C控制类接口

中大尺寸工业LCD常见接口包括：

RGB

LVDS

MIPI

eDP

HDMI驱动板方案

气体检测设备在选LCD屏时，要先确认主控板能输出什么信号，再决定屏幕接口，不能只看屏幕尺寸。

6. 触摸不是所有设备都需要

便携式气体检测仪更适合按键操作，因为按键在戴手套、湿手、紧急场景下更稳定。

气体报警控制器、环境监测记录仪、在线监测终端可以考虑触摸屏。

触摸方式建议：

便携设备：按键优先；

固定式小设备：按键+LCD；

报警控制器：电阻触摸或PCAP电容触摸；

环境监测终端：PCAP电容触摸更适合现代界面。

五、推荐LCD显示方案

方案1：单气体检测仪LCD方案

适用设备：CO检测仪、氧气检测仪、硫化氢检测仪、氨气检测仪。

推荐配置：

1.3-2.0寸LCD

低功耗段码或点阵显示

大字体浓度值

报警图标

电池图标

背光显示

按键操作

适合小型便携、长续航、简单报警场景。

方案2：多气体便携检测仪LCD方案

适用设备：四合一气体检测仪、多合一气体检测仪。

推荐配置：

2.4-3.5寸彩色LCD

多气体分区显示

320×240或320×480分辨率

背光可调

报警颜色区分

支持检测记录查询

按键或旋钮操作

适合同时显示多种气体浓度、报警状态和设备信息。

方案3：固定式气体探测器LCD方案

适用设备：固定式可燃气体探测器、有毒气体探测器、氧气探测器。

推荐配置：

2.4-4.3寸LCD

高对比度显示

实时浓度显示

单位和气体名称固定显示

报警状态提示

通信状态显示

适合面板嵌入结构

重点是长期稳定、读数清楚、报警明显。

方案4：气体报警控制器LCD方案

适用设备：多通道气体报警控制器、气体监控主机。

推荐配置：

4.3寸或7寸工业TFT LCD

800×480分辨率

多通道浓度列表

报警记录查询

设备状态显示

可配电阻触摸或电容触摸

支持RS485/4-20mA系统界面

适合集中显示多个探头数据和报警状态。

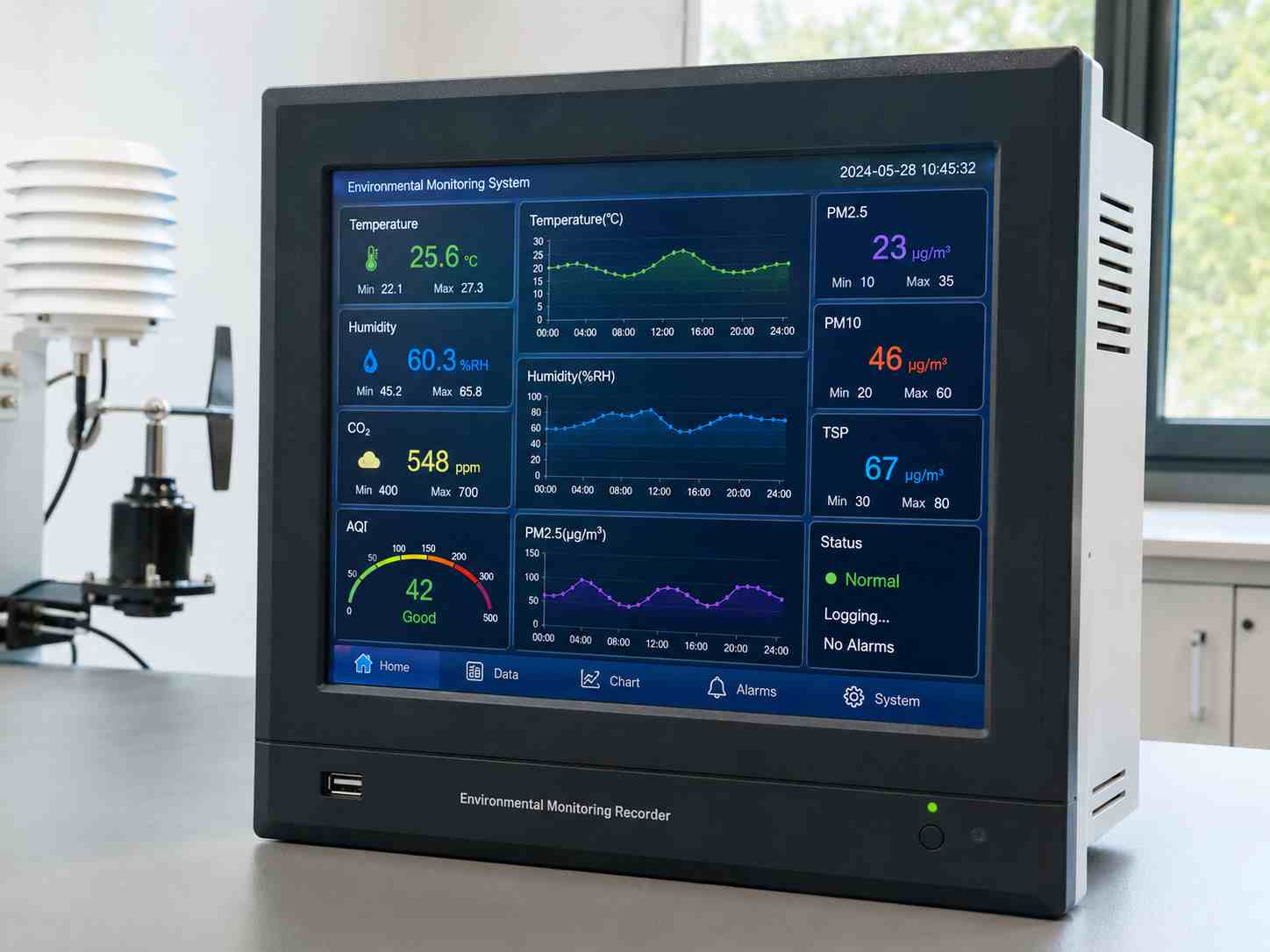

方案五：环境监测记录仪LCD方案

适用设备：环境监测记录仪、园区安全监测终端、在线气体监测设备。

推荐配置：

7寸或10.1寸工业LCD液晶屏

800×480或1280×800分辨率

高亮或宽温可选

PCAP电容触摸

趋势曲线显示

历史记录查询

多区域监测界面

适合需要图表、记录、趋势和多通道管理的设备。

六、气体检测设备LCD界面怎么设计

主界面

主界面只放最关键的信息：

气体名称

实时浓度

单位

报警等级

电池/供电状态

传感器状态

主界面不要堆太多菜单，浓度值要足够大。

报警界面

报警界面建议显示：

报警气体

报警浓度

报警等级

报警时间

报警通道

确认状态

处理提示

多通道设备应按报警优先级排序。

记录界面

记录界面建议显示：

时间

气体类型

浓度值

峰值

报警标记

设备编号

通道号

数据上传状态

这样方便巡检、维护和安全追溯。

维护界面

维护界面建议显示：

传感器寿命

校准日期

校准状态

通信状态

继电器状态

故障代码

软件版本

安全设备一定要让维护状态可见。

七、LCD屏采购最容易踩的坑

只看尺寸，不看可读性。

气体检测设备的屏幕不是越大越好，而是报警时能不能快速看清。

只看彩屏，不看功耗。

便携设备如果屏幕功耗太高，会明显影响续航。

只看当前浓度，不看记录界面。

安全设备需要追溯，历史记录和报警记录显示很重要。

只看LCD，不看整机防护。

气体检测设备常用于粉尘、潮湿、腐蚀性环境，屏幕窗口和外壳密封要一起设计。

只看接口名称，不看主板适配。

SPI、RGB、LVDS、MIPI等接口都要和主控板匹配，不能只按尺寸采购。

八、为什么推荐杭州立煌科技做LCD屏配套

气体检测设备LCD液晶显示屏项目，难点不是买一块屏，而是根据设备类型选择合适的尺寸、接口、亮度、功耗、背光、触摸、结构和长期供货方案。

杭州立煌科技更适合这类项目的原因在于：

第一，能按设备类型做选型

便携式检测仪、固定式探测器、报警控制器、环境监测记录仪，对LCD屏要求完全不同，需要先判断应用场景再选屏。

第二，能做工业显示配套

气体报警控制器和环境监测设备通常需要LCD屏、驱动板、触摸屏、线材和结构适配。杭州立煌科技长期服务工业液晶屏项目，更适合协助客户做屏幕和系统匹配。

第三，能做长期供货和替代判断

气体检测设备属于安全监测类设备，期维护周期长。屏幕型号要考虑批次稳定、停产替代和多品牌备选方案。

联系电话：19157671329

LCD液晶显示屏在气体检测设备中的核心作用，是显示实时气体浓度、检测单位、报警状态、检测记录和设备运行状态。便携式气体检测仪应优先选择低功耗、小尺寸、高对比度LCD；固定式气体探测器应关注浓度读数、报警状态和通信状态显示；气体报警控制器和环境监测记录仪更适合4.3寸、7寸或10.1寸工业LCD屏，用于显示多通道浓度、历史报警、趋势曲线和设备状态。
