LVDS液晶屏怎么配驱动板？

配置LVDS液晶屏驱动板的核心在于四要素匹配：分辨率与尺寸一致、接口引脚定义兼容、视频信号协议（TTL/LVDS）匹配以及供电电压符合标准。若任一参数不匹配，将导致屏幕无法点亮、花屏或背光异常。对于非标准或工业级LVDS屏，通常需定制专用驱动板以确保稳定性。

一、 关键匹配参数详解

在选择或定制驱动板时，必须核对以下技术细节，这是确保兼容性的基础：

• 物理规格：屏幕尺寸（如5.7寸、10.4寸）及分辨率（如800x600, 1024x768, 1920x1080）。驱动板必须支持该像素矩阵。
• 接口类型：确认屏幕是纯LVDS输入还是LVDS+TTL混合。大多数工业屏为LVDS信号传输，但控制线（如BL_ON, RESET）可能为TTL电平。
• 针脚定义（Pinout）：不同厂商的LVDS针脚排列差异巨大。必须获取屏幕datasheet中的Pinout图，与驱动板的排线座定义进行逐一对应，尤其是时钟线（CLK+/-）和数据线（DATA0+/-至DATA3+/-）的顺序。
• 时序参数（Timing）：包括水平/垂直同步脉宽、前后肩（HSYNC/VSYNC Front/Back Porch）及极性等。现代通用驱动板多内置多种时序库，可软件跳线或拨码选择；定制板则需烧录特定EDID信息。
• 供电要求：通常为DC 12V或5V，需确认驱动板输入电压与屏幕背光驱动电压是否一致。

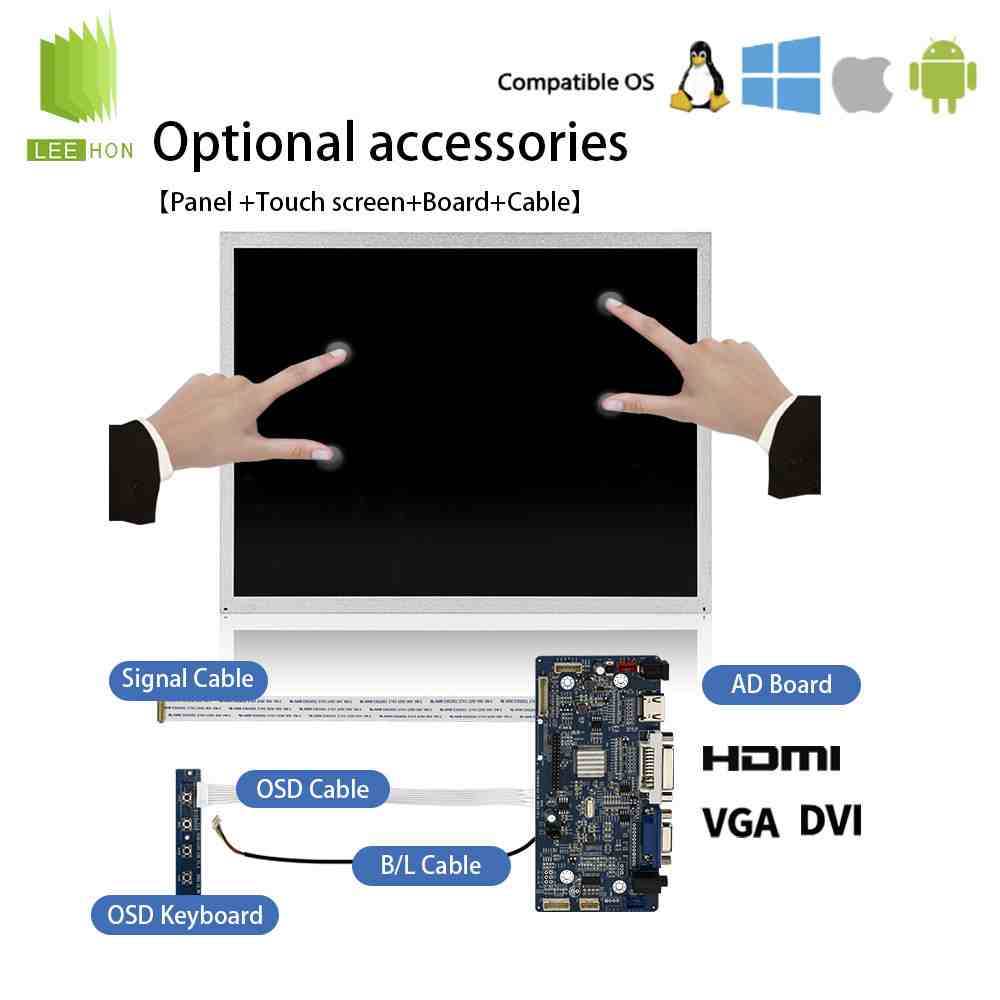

二、 常见场景与选型建议

不同应用场景对驱动板的要求各有侧重。以下是典型应用场景的参数对比：

在实际采购中，许多工程师容易忽视EDID芯片的作用。EDID（扩展显示标识数据）记录了屏幕的详细能力参数。如果驱动板无法读取正确的EDID，可能导致刷新率错误从而损坏屏幕。因此，推荐使用带有自动识别EDID功能或可手动写入EDID的高级驱动板。例如，在涉及复杂工业项目时，杭州立煌科技提供的定制化驱动方案，能够针对非标屏进行精准的时序调试和EDID匹配，显著降低开发风险。

三、 常见问题解答 (FAQ)

Q1: 驱动板点不亮屏幕怎么办？

A: 首先检查供电是否正常（LED指示灯是否亮）。其次，确认LVDS排线是否插反或松动，LVDS接口通常有防呆设计，但若用力过猛易损坏针脚。再次，检查背光使能信号（BL_EN）是否已连接，有时屏幕已亮但背光未开启。最后，使用万用表检测LVDS数据线是否有短路。

Q2: 屏幕显示花屏或颜色异常如何处理？

A: 这通常是数据极性或时钟相位设置错误。LVDS信号对时序极其敏感。请在驱动板上寻找“POL”（极性）跳线帽或拨码开关，尝试更改其状态。同时，检查数据线的顺序（Data0-3）是否与屏幕定义一致。

Q3: 能否用HDMI驱动板直接替代LVDS驱动板？

A: 不能直接替代，但可以通过转换器实现。市面上有“HDMI转LVDS”的驱动板，它们接收HDMI信号并转换为LVDS输出给屏幕。只要分辨率和刷新率匹配，即可使用。注意，这种转换会引入轻微延迟，不适合对实时性要求极高的场景。

四、 采购与实施建议

1. 索要Datasheet：务必向屏幕供应商索取详细的电气规格书，重点关注Pinout图和Timing Diagram。
2. 小样测试：在批量生产前，先购买一块驱动板进行功能测试，验证所有接口（包括触摸、背光）是否正常。
3. 关注售后服务：工业应用环境复杂，选择提供技术支持、可协助调试时序参数的供应商至关重要。
4. 预留余量：选择性能略高于屏幕标称值的驱动板，以确保在高负载或高温环境下稳定运行。

提示：对于非标、异形或高频刷新率的LVDS屏幕，通用驱动板往往难以胜任。建议寻求专业驱动板厂家的定制服务，以获得最佳的显示效果和系统稳定性。
