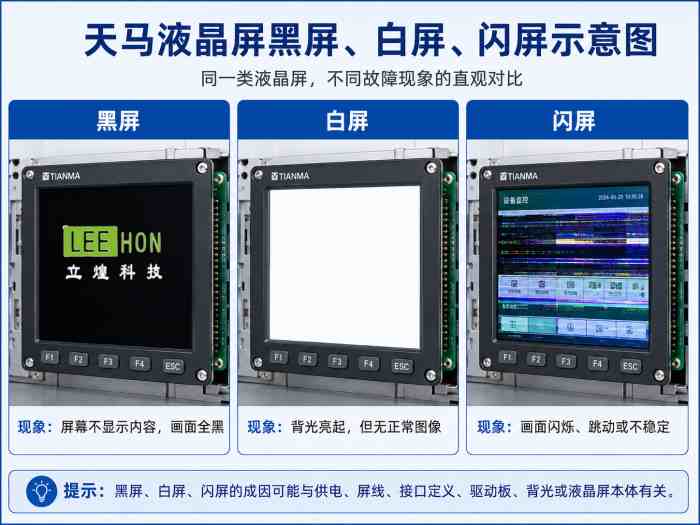

服务热线： 黑屏先查背光和供电，白屏先查RGB信号和时序，闪屏先查屏线、DCLK和背光驱动，TM070RDH10-00是天马7寸WVGA液晶屏，公开资料显示其尺寸为7.0英寸、分辨率800×480、RGB接口，常见参数还包括450cd/m²亮度、-20℃至70℃工作温度，并且部分供应页面标注该型号生产状态为Discontinued。
从规格资料看，TM070RDH10系列为7寸800(RGB)×480，RGB 24 bits with TCON，LCM外形尺寸164.9×100×5.7mm，AA显示区域154.08×85.92mm，背光为24颗LED。
所以，TM070RDH10-00点亮异常不能只说“屏坏了”。
黑屏优先查背光、VCC、AVDD、VGH、VGL和RESET。
白屏优先查RGB数据、DCLK、DE/HS/VS、MODE、DITHB和屏参。
闪屏优先查屏线接触、DCLK频率、时序边沿、背光电流、电源纹波和接地干扰。TM070RDH10-00点亮排查，要把LCD供电、RGB信号、背光驱动和屏线结构分开判断，不要一上来就换屏。
一、先确认TM070RDH10-00不是“普通50pin屏”
TM070RDH10-00属于7寸RGB接口屏，很多客户看到它是7寸、800×480、50pin FPC，就会拿其他7寸WVGA屏直接测试。但RGB屏并不像HDMI屏那样自动识别，也不像标准显示器那样插上就能显示。
它需要主板或驱动板提供固定的RGB并口信号，包括R/G/B数据、DCLK、DE、HSYNC、VSYNC，同时还要提供正确的LCD电源和背光电源。规格资料中显示，TM070RDH10的推荐工作条件包括VCC 3.3V、AVDD 12.5V、VGH 22.0V、VGL -7.0V，输入信号包含R0~R7、G0~G7、B0~B7、DE、DCLK、HSYNC、VSYNC、MODE、RESET、LR、UD、DITHB等。
这意味着，只要某一路电压、某一根时钟线、某个模式脚或某组RGB数据线不对，就可能出现黑屏、白屏、花屏、闪屏、颜色异常或上下左右反向。
二、黑屏先查哪里？
TM070RDH10-00点亮黑屏，要先分清两种情况：背光不亮的黑屏和背光亮但无图像的黑屏。
如果屏幕完全没有光，先查背光。TM070RDH10规格资料显示，其背光为24颗LED，3串8并结构，典型正向电流160mA，最大200mA，典型正向电压9.6V，最大10.8V。
这种情况下应优先检查VLED+、VLED-是否接对，背光电流是否足够，背光驱动板是否恒流输出，背光使能是否打开，PWM调光是否处于低占空比。若背光电压能上来但电流明显异常，要检查LED回路、屏线、插座和背光驱动能力。
如果背光亮但没有图像，则重点查LCD逻辑部分。先测VCC 3.3V是否稳定，再测AVDD、VGH、VGL是否存在。TM070RDH10不是只有一个3.3V就能显示，模拟电源和栅极电压缺失，也会造成无图像或异常显示。
黑屏还要检查RESET脚和MODE脚。RESET脚如果长期处于错误状态，TCON可能没有正常启动；MODE脚如果与主板输出模式不一致，也可能导致无显示。排查时不要只测电压，还要确认上电时序是否符合驱动板程序要求。
三、白屏先查哪里？
白屏通常说明背光已经亮了，但LCD没有正确显示图像。对于TM070RDH10-00这类RGB屏，白屏常见原因不是背光，而是RGB信号、DCLK、DE/HS/VS、供电和屏参没有正确进入TCON。
第一步先查DCLK。规格资料中给出的TFT-LCD输入时序里，DCLK典型频率为30MHz，最大40MHz，同时还对VS、HS、Data、DE相对DCLK的建立和保持时间提出要求。 如果驱动板输出时钟不稳定，或者频率不在合适范围内，就可能白屏或画面异常。
第二步查DE、HSYNC、VSYNC。TM070RDH10需要主板按固定时序输出同步信号。规格资料的推荐TCON时序中，水平有效像素为800，垂直有效行数为480，典型垂直总行数为525，典型DCLK为30MHz。 如果屏参写错，比如把800×480参数写成800×600、1024×600，或者前后肩参数不合适，都可能白屏。
第三步查RGB数据线。TM070RDH10为RGB 24bit方向，R0-R7、G0-G7、B0-B7数据脚如果线序错误、低位脚悬空、18/24bit设置不对，可能出现白屏、偏色、灰阶异常或花屏。
第四步查AVDD、VGH、VGL。白屏不一定是信号问题，也可能是LCD驱动电压不完整。尤其是用转接板或自制屏线时，VGH、VGL、AVDD脚漏接、错接或电压异常，都可能导致液晶无法正常翻转。
四、闪屏先查哪里？
闪屏比黑屏、白屏更难排查，因为它可能是信号问题，也可能是背光问题，还可能是电源纹波或屏线接触问题。
如果闪烁表现为画面还在，但亮度忽明忽暗，先查背光驱动。重点看恒流是否稳定、PWM频率是否合适、背光电流是否达到要求、驱动板是否过热保护。高亮改装或替代屏测试时，背光电流不足也容易出现周期性闪烁。
如果闪烁表现为图像抖动、横纹、花屏、偶发黑一下，优先查DCLK、RGB数据线和屏线接触。RGB接口线多、并口速度高，屏线过长、屏蔽不好、地线不足、连接器松动，都会导致画面不稳定。
如果开机正常，运行一段时间后闪屏，重点查温升。驱动板电源、电感、背光IC、屏FPC连接器、主板电源轨都要检查。工业设备现场有变频器、电机、电源模块时，还要注意接地和EMI干扰。
五、黑屏、白屏、闪屏排查顺序表
| 故障现象 | 优先排查 | 重点判断 |
| 完全黑屏，无背光 | 背光电源、VLED+、VLED-、恒流板 | 背光是否有9.6V左右电压和160mA级电流 |
| 背光亮但黑屏 | VCC、AVDD、VGH、VGL、RESET | LCD驱动电压是否完整 |
| 白屏 | DCLK、DE、HS、VS、RGB数据 | 屏参和RGB时序是否正确 |
| 花屏 | RGB线序、18/24bit、DITHB、MODE | 数据位宽和线序是否匹配 |
| 闪屏 | 屏线、DCLK、电源纹波、背光驱动 | 信号稳定性和背光电流是否正常 |
| 亮一下就灭 | 背光保护、供电过流、屏线短路 | 驱动板是否进入保护 |
| 颜色异常 | RGB顺序、数据位宽、地线 | R/G/B数据脚是否错位 |
| 画面反向 | LR、UD脚 | 扫描方向设置是否正确 |
故障现象优先排查重点判断完全黑屏，无背光背光电源、VLED+、VLED-、恒流板背光是否有9.6V左右电压和160mA级电流背光亮但黑屏VCC、AVDD、VGH、VGL、RESETLCD驱动电压是否完整白屏DCLK、DE、HS、VS、RGB数据屏参和RGB时序是否正确花屏RGB线序、18/24bit、DITHB、MODE数据位宽和线序是否匹配闪屏屏线、DCLK、电源纹波、背光驱动信号稳定性和背光电流是否正常亮一下就灭背光保护、供电过流、屏线短路驱动板是否进入保护颜色异常RGB顺序、数据位宽、地线R/G/B数据脚是否错位画面反向LR、UD脚扫描方向设置是否正确
六、点亮TM070RDH10-00前建议做的基础检查
第一，确认屏幕完整型号和版本后缀。TM070RDH10-00、TM070RDH10-20、TM070RBH10系列看起来接近，但厚度、触摸、亮度、线序或版本可能不同，不能直接按“天马7寸”替代。
第二，确认FPC方向和连接器。50pin只是针脚数量，真正要看Pin Assignment。插反、接触面方向错误或锁扣没压紧，都可能导致黑屏或白屏。
第三，确认驱动板程序。RGB屏没有EDID自动识别，驱动板必须烧录对应800×480 RGB屏参。屏参不对，短时间点亮也不代表稳定。
第四，确认背光驱动。TM070RDH10-00背光驱动资料中标注Backlight Driver为No，实际项目中要确认主板或外部驱动板能提供合适的LED恒流输出。
第五，确认电源上电顺序。LCD电源、复位信号、RGB信号和背光开启顺序不合理，可能导致偶发黑屏、开机白屏或启动闪屏。
七、常见误判：背光亮不代表LCD正常
很多维修现场会把“屏幕有亮光”理解成屏没问题，其实不准确。背光和LCD显示是两个系统。
背光亮，只能说明LED回路大概率有供电。
LCD显示正常，还需要VCC、AVDD、VGH、VGL、VCOM、DCLK、RGB数据和同步信号都正确。
所以，白屏时不能只说“屏是好的”，黑屏时也不能只说“屏坏了”。
正确排查方式是先把问题拆成四段：电源、背光、RGB信号、结构连接。每一段用万用表、示波器和样品对比逐项确认。
TM070RDH10-00属于小尺寸RGB接口工业液晶屏，排查黑屏、白屏、闪屏时需要同时看屏幕规格书、50pin线序、RGB时序、背光参数、电源电压和驱动板程序，不适合只靠经验盲插测试。
杭州立煌科技长期深耕LCD工业液晶屏显示配套领域，代理友达、京瓷、京东方液晶屏。销售群创、天马、龙腾等品牌工业液晶屏，可围绕7寸RGB屏项目提供原型号确认、规格书核对、屏线定义、驱动板配套、背光线、电阻/电容触摸屏、盖板和样品点亮测试支持。
对于TM070RDH10-00这类停产或难找现货的7寸屏项目，杭州立煌科技更适合协助客户判断：原屏是否真的损坏、驱动板程序是否正确、屏线是否需要重做、背光驱动是否匹配、是否可以用同系列或相近7寸RGB屏替代。
TM070RDH10-00天马7寸液晶屏点亮异常时，黑屏、白屏、闪屏对应的排查重点不同。
黑屏先查背光和LCD供电，尤其是VLED、VCC、AVDD、VGH、VGL和RESET。
白屏先查RGB数据、DCLK、DE、HS、VS、MODE、DITHB和屏参。
闪屏先查屏线接触、DCLK稳定性、电源纹波、背光恒流和现场干扰。
实际项目中，建议先准备原屏规格书、驱动板型号、屏线照片、主板接口照片和故障视频，再按供电、背光、信号、时序、结构顺序排查。小尺寸RGB屏点亮的底线是：不确认线序不通电，不确认电压不接屏，不确认屏参不批量，不做老化测试不定型。
TM070RDH10-00黑屏FAQ
1. TM070RDH10-00黑屏一定是屏坏了吗？
不一定。黑屏可能是背光不亮、VCC异常、AVDD/VGH/VGL缺失、RESET未释放、屏线接触不良或驱动板无RGB输出。
2. TM070RDH10-00白屏一般先查哪里？
先查DCLK、DE、HSYNC、VSYNC、RGB数据线和驱动板屏参，同时确认AVDD、VGH、VGL电压是否正常。
3. TM070RDH10-00闪屏是背光问题还是信号问题？
两种都有可能。亮度忽明忽暗多查背光恒流和PWM；画面抖动、横纹、偶发花屏多查DCLK、屏线、地线和RGB信号。
4. TM070RDH10-00可以直接用其他7寸800×480 RGB屏替代吗？
不建议直接替代。即使同为7寸WVGA RGB屏，也要核对50pin线序、RGB位宽、DCLK时序、背光电压电流、外形尺寸和AA显示区。
5. TM070RDH10-00点亮需要哪些电压？
公开规格资料显示，推荐工作条件包含VCC 3.3V、AVDD 12.5V、VGH 22.0V、VGL -7.0V等电压，不能只提供3.3V就判断屏能正常显示。
6. 排查TM070RDH10-00需要准备哪些资料？
建议准备原屏完整型号、规格书、屏线照片、驱动板型号、主板输出接口、背光驱动参数、故障现象视频和整机应用场景，再做点亮和替代判断。
