AUO友达液晶屏怎么配电容触摸屏？PCAP定制、控制器与全贴合方案怎

大多数友达LCD可以外挂PCAP，但要按具体型号重新开尺寸，如果手里是一块友达AUO工业LCD裸屏，本身规格书没有标注In-cell Touch、On-cell Touch或其他集成触摸结构，通常可以在LCD前方增加一层投射式电容触摸屏，也就是常说的 PCAP电容触摸 。

完整结构通常不是简单的“LCD+一块玻璃”，而是： AUO LCD → PCAP触摸Sensor → 盖板玻璃 → 触摸控制器 → USB/I²C → 主机

LCD继续负责显示，使用LVDS、eDP等原有接口；电容触摸则是另一套独立系统。AUO本身也在车载HMI中提供In-cell Touch等集成触摸技术，这类产品的触控已经嵌入显示结构内，与外挂PCAP方案属于两种不同路线。具体型号如果本身已经带In-cell触控，就不应再按普通裸屏重复增加一套触摸Sensor。

配电容屏要先拿到LCD机械图

例如客户说：“我有一块12.1寸友达屏，需要配一个12.1寸电容触摸。”这个信息还不够。我们触摸屏厂家真正需要的是：

1. LCD完整型号和Revision；
2. LCD外形宽度和高度；
3. Active Area，也就是AA有效显示区；
4. Bezel Opening或可视区域；
5. LCD厚度；
6. 金属边框位置；
7. LVDS/eDP接口所在方向；
8. 原机壳开窗尺寸；
9. 最终盖板玻璃外形。

因为即使都是10.4寸、12.1寸或15.6寸友达LCD，不同系列的外框尺寸、AA区位置和PCB结构也可能不同。 触摸屏的尺寸应该跟着LCD机械图和整机前框走，而不是跟着“12.1寸”三个字走。

AA区、VA区和盖板外形要分开

定制PCAP时，至少会遇到三个尺寸概念。

LCD AA区

AA即LCD真正产生图像的区域。

触摸有效区域至少要覆盖这一范围，否则屏幕边缘虽然显示了按钮，但触摸Sensor已经没有有效感应区。

触摸VA区

VA可以理解为最终允许观看和操作的区域。

设计时需要结合LCD AA位置和结构装配公差确定，不能让黑色丝印边压住实际图像。

Cover Glass外形

这是用户真正摸到的最外层盖板。

它可能只比LCD略大，也可能扩展成一整块设备面板。例如一块15.6寸LCD，可以定制成比LCD大很多的黑色玻璃面板，在四周加入Logo、指示灯孔、按键符号和螺丝避让区域。

因此，一个友达LCD完全可以对应多种不同外形的电容触摸总成。

黑边怎么设计？不是越宽越好

电容触摸屏常见的黑色边框主要用来遮挡：

1. Sensor走线；
2. FPC连接区域；
3. OCA/OCR边缘；
4. LCD金属边框；
5. 固定胶；
6. 机壳内部结构。

黑边需要根据LCD机械图设计，过窄容易看到内部线路；过宽又可能遮住LCD边缘像素。批量项目最好同时提供：

LCD规格书 + 前壳2D图 + 最终玻璃尺寸， 让LCD、触摸和机壳形成同一套尺寸基准，而不是三个供应商各自按经验开图。

PCAP控制器怎么选？不能只问“支持10点触摸吗”

投射式电容触摸的Sensor需要Tx/Rx电极矩阵，控制器扫描这些电极后，再计算手指坐标。

因此控制器选择至少要看： 触摸尺寸、长宽比例、Tx/Rx通道数、盖板厚度、手套、水滴、显示噪声以及主机接口。

Microchip的maXTouch系列明确针对工业、医疗、汽车等HMI使用场景设计，并强调水、EMI噪声、厚盖板和手套条件下的触摸能力；其不同控制器覆盖的屏幕尺寸和通道能力也不同。Goodix工业触摸方案同样按照控制器通道和屏幕尺寸划分，例如其工业控制器覆盖≤13英寸、≤21.5英寸和≤32英寸等不同范围，并支持手套操作、抗干扰及较厚盖板设计。

因此： 10.1寸AUO屏和21.5寸AUO屏，不能简单共用同一款小尺寸PCAP控制器。

USB还是I²C？看主机平台决定

触摸屏和LCD的视频接口并没有绑定关系。

例如： LCD：eDP触摸：USB 完全正常。也可以是： LCD：LVDS触摸：I²C

因此，不能因为友达LCD是LVDS，就去寻找所谓“LVDS触摸屏”。

Windows工控机：优先考虑USB

如果设备使用Windows工控机、迷你PC或普通电脑，常见方案是： LCD驱动板负责HDMI/DP转LVDS或eDP；PCAP控制板通过USB连接电脑。 这样系统集成相对简单。

ARM/Linux/Android：可以考虑I²C

嵌入式项目如果主板预留了触摸I²C接口，可以使用：

1. SDA；
2. SCL；
3. INT；
4. RESET；
5. VDD/GND。

Goodix部分工业控制器即采用HID-I²C或I²C接口。但使用I²C时，需要主板驱动、设备树、GPIO及控制器固件相互匹配，因此更适合批量开发项目。

电容触摸控制器要和Sensor一起调试

有些项目为了节约时间，会直接采购：“一块通用USB电容控制板+一块定制玻璃。”

这种组合不一定稳定。因为不同Sensor的：

1. Tx/Rx数量；
2. 电极间距；
3. 走线长度；
4. 玻璃厚度；
5. LCD噪声；

都不一样。

控制器通常需要针对具体触摸总成配置灵敏度、噪声门限、手套模式、水模式和边缘算法。Microchip也提供maXTouch Studio等工具用于触摸配置和测试，并建议将控制器、Sensor、显示模组一起进行系统级调试。

所以批量项目更合理的方法是： PCAP Sensor和控制器作为一套触摸系统封样。 后期不要随意更换控制器芯片或Sensor图案。

盖板玻璃厚度怎么选？

普通工业HMI通常会在PCAP外侧增加盖板玻璃，用于防刮、保护和形成完整设备外观。厚度取决于应用环境：

1. 普通室内HMI：重点是轻薄和触感；
2. 自助终端：更关注抗冲击和公共使用；
3. 工业设备：还可能需要戴手套操作；
4. 户外终端：还需要处理雨水、UV和反射。

盖板越厚，对电容感应信号衰减越明显，因此必须选择有足够驱动和信噪比余量的控制器。Goodix公开的工业触摸方案明确列出了支持最高5mm盖板方向的产品能力，但具体项目仍应以Sensor设计、玻璃材质和样机测试为准。

不能简单理解成：“控制器写着支持5mm，所以任何5mm玻璃都肯定可以用。”

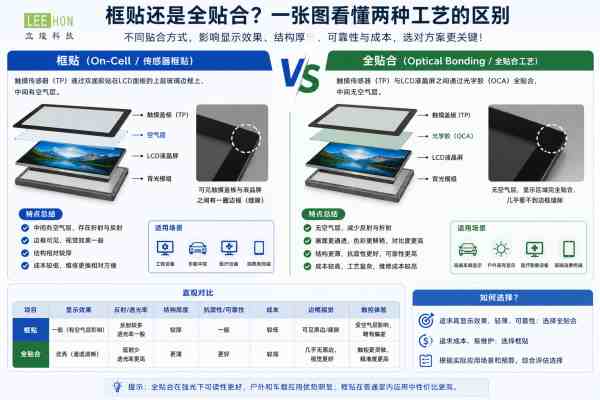

框贴还是全贴合？取决于设备环境

方案一：框贴

PCAP通过四周胶框固定在LCD前方，中间保留空气层。

适合：

1. 普通工业HMI；
2. 医疗仪器；
3. 室内自助设备；
4. 成本和维修便利性要求较高的项目。

优势是结构简单、LCD损坏以后容易拆换。但LCD与触摸之间存在空气层，强光环境下内部反射更明显。

方案二：OCA/OCR全贴合

LCD与PCAP之间使用光学胶贴合。

适合：

1. 高亮工业设备；
2. 户外/半户外终端；
3. 车载显示；
4. 高端医疗设备；
5. 对视觉一体感要求较高的设备。

AUO的显示HMI方案中也采用Fully Laminated显示结构，说明贴合已经是高集成显示系统的重要结构方向之一，不过，全贴合以后LCD、触摸玻璃和胶层会形成一个整体，对材料热膨胀、长期温度循环和维修方式要求更高。

因此不能只检查“贴出来有没有气泡”，还应进行高低温和长期运行测试。

AG、AR、AF分别解决什么问题？

在友达LCD外增加电容玻璃后，最外层表面处理会明显影响显示效果。

AG防眩

降低灯光和环境光形成的镜面反射。

适合：

 • 工厂照明；
 • 医疗设备；
 • 自助终端；
 • 工业控制台。

AR减反

主要降低表面反射，提高屏幕通透感和强光可读性。

适合高亮屏、车载及靠窗设备。

AF防指纹

减少油污和指纹附着，同时改善滑动手感。

公共触摸终端比较值得考虑。

实际项目可以采用AG、AR、AF组合，但工艺越复杂，成本、良率和颜色变化也需要重新评估。

友达高亮屏配PCAP，要预留“亮度损失”

假设友达LCD裸屏本身亮度较高，加上： Sensor + OCA/OCR + Cover Glass， 以后，最终用户看到的是完整触摸模组的亮度，而不是规格书里的LCD裸屏亮度。

如果再使用AG或其他表面处理，视觉效果还会发生变化。因此在户外、车载和明亮车间项目中，不应仅根据LCD裸屏的500nit、800nit或1000nit决定最终效果。

应该制作完整样品后测试：

1. 正面亮度；
2. 环境光反射；
3. 对比度；
4. 偏色；
5. 可视角；
6. 最低与最高背光。

一个实际案例：15.6寸友达LCD怎么定制PCAP？

假设一台工业检测设备已经确定使用15.6寸友达LCD，主机是Windows工控机，需要增加触摸操作。

需求为：

1. 前面板整体黑色玻璃；
2. 支持10点触摸；
3. Windows即插即用；
4. 日常可能戴薄手套；
5. 工厂现场存在变频器和电机干扰；
6. LCD采用eDP接口。

可以这样设计。

显示部分

友达15.6寸LCD继续使用原来的eDP屏线连接主板或驱动板。

不用因为增加触摸而改变LCD的显示接口。

PCAP部分

根据LCD机械图重新设计Sensor，有效触摸区域覆盖LCD AA区，同时根据机壳尺寸扩展Cover Glass。

触摸控制器

根据15.6寸Sensor的Tx/Rx通道、玻璃厚度和抗干扰要求选择相应的工业PCAP Controller，而不是使用小尺寸平板控制器。

主机接口

采用USB HID触摸控制板，Windows侧减少二次软件开发。

结构

如果设备只用于室内且强调维修，可以框贴；如果表面反射影响检测操作，则可以继续评估全贴合和AR方案。

验证

最后在整机中测试电机运行、最高背光、湿手、手套、边角点击和USB长时间通信。

这才是一套完整的“友达LCD配电容屏”方案。

触摸调试时常见问题怎么判断？

现象	优先检查
USB完全识别不到	控制板电源、USB线和固件
中间正常、边缘点不到	Sensor尺寸、坐标映射、边缘调参
手指靠近就误触	灵敏度过高、接地或Sensor设计
LCD开背光后跳点	Display Noise、接地、控制器调参
插电源时出现随机点击	电源噪声、共模干扰和屏蔽
湿手正常但有水滴乱跳	Water Mode和固件参数
戴手套无法操作	控制器能力、Sensor和灵敏度
触摸方向与画面不同	坐标旋转或安装方向
全贴合后灵敏度变差	胶层、玻璃和Sensor堆叠改变
金属机壳装上后才异常	接地和结构耦合影响

所以PCAP样品最好 装进真正的设备外壳里调试 。裸玻璃放在桌上正常，并不等于整机一定正常。

友达LCD定制电容触摸，建议一次提供这些资料

为了减少反复修改图纸，可以一次提供：

资料 用途 友达LCD完整型号 查机械、电气规格 LCD规格书 确认AA、外形和接口位置 前壳2D/DWG图 确定盖板尺寸 玻璃外形要求 确定Cover Lens 黑边颜色和宽度 丝印设计 FPC出口方向 避开LCD和主板 主机系统 Windows/Linux/Android 触摸接口 USB或I²C 手套要求 控制器和调参 水滴/湿手要求 Water Performance 是否全贴合 确定模组结构 使用温度 材料和胶水验证 AG/AR/AF需求 表面处理

有这些资料后，才能从“找一块触摸玻璃”进入真正的模组定制。

哪些项目不建议随便外挂电容屏？

如果AUO型号本身已经是In-cell或其他集成触控模组，应优先按照原厂接口和触摸架构使用。AUO目前的智能座舱产品就包含大尺寸In-cell Touch显示方案。

另外，如果设备存在以下情况，也需要谨慎：

1. LCD与原触摸已经全贴合不可拆；
2. 前框没有增加玻璃的厚度空间；
3. 原屏距离外壳已经很紧；
4. 主板没有可用USB/I²C资源；
5. EMC环境非常复杂；
6. 使用特殊厚玻璃且要求戴厚手套。

这些项目最好先完成结构和控制器可行性评估，再下单PCAP。

杭州立煌科技可协助友达液晶屏配电容触摸方案，友达液晶屏定制触摸，实际涉及LCD规格、PCAP Sensor、Cover Glass、触摸控制器、FPC、USB/I²C、框贴或光学贴合等多个环节。杭州立煌科技可根据友达AUO液晶屏完整型号、设备开窗、主机接口和使用环境，协助匹配电容触摸屏、盖板玻璃及控制器方案，并根据工业HMI、医疗设备、自助终端、车载或其他设备要求评估AG/AR、手套操作和全贴合方案。

项目初期最好直接提供原屏型号和机壳图，而不是只提供“需要一个15.6寸电容触摸”。

友达液晶屏怎么配电容触摸屏？

核心流程可以概括为： 先确定AUO LCD完整型号 → 获取AA区和机械图 → 设计PCAP Sensor → 确定盖板外形与黑边 → 根据尺寸选择触摸控制器 → 选择USB/I²C → 确定框贴或全贴合 → 装入整机调试。

其中最容易出问题的三个地方是： 第一，按LCD“英寸”直接订触摸玻璃；第二，触摸控制器没有按照Sensor尺寸和通道选择；第三，只测试裸触摸屏，没有放进最终金属机壳中做EMI、水滴和边缘测试。

真正可靠的友达LCD触摸定制方案，不是LCD、玻璃和控制板分别能工作，而是三者装到整机以后仍能稳定显示、准确触摸和长期运行。
