LCD液晶模组的背光源定制设计

     背光源也是LCD液晶模组（LCD module）的一个核心部件，有别于OLED显示屏，TFT LCD面板本身不发光，它是一种被动器件，TFT LCD液晶面板是透射式的面板，需要背光源提供亮度。好的背光源能提供均匀的光线，让TFT LCD液晶显示模组的显示效果更为均匀细腻。杭州立煌科技可以定制各种规格的背光模组，除了尺寸、形状等机械结构方面的，我们在亮度水平、NTSC色域、颜色、驱动电路、散热、寿命、功耗控制、线缆等方面都有这非常丰富的经验。

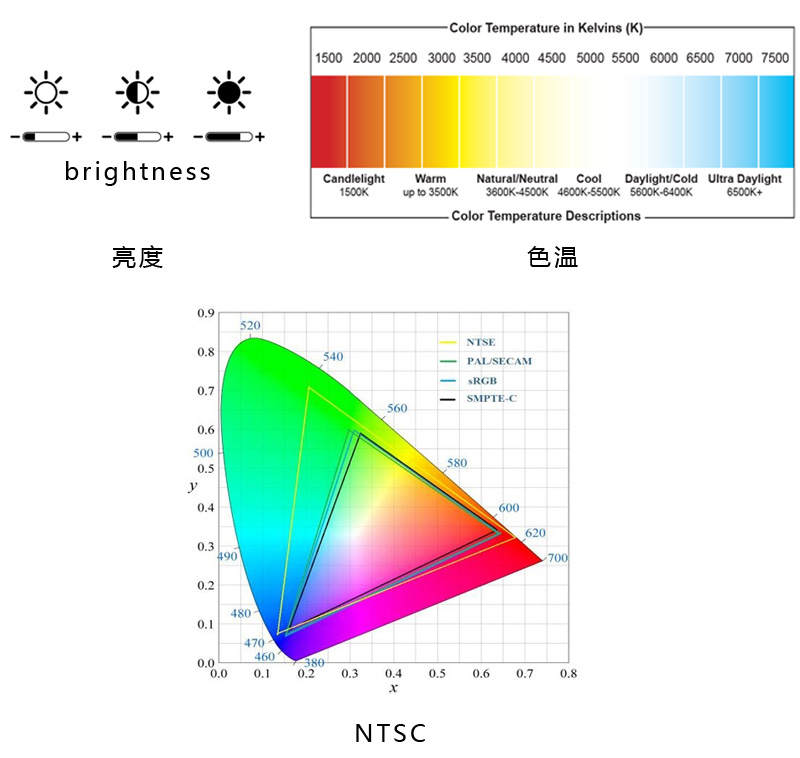

     亮度：100~2000 nits，当然，受制于不同尺寸、不同结构，不同的液晶屏产品会有不同的亮度上限。绝大多数屏幕，我们都能做到1000nits，以满足阳光下可读的要求。

     NTSC：对于传统背光行业来讲，很难大幅度提升NTSC的值，我们已经在尝试量子点技术，它能轻松突破100%的NTSC。使得画面的鲜艳程度有更好的提升，画面中的色彩过度更为自然。

     色温：TFT LCD液晶屏采用的最广泛的背光源是白色的，基于白色，有5500K左右的正白色，也有3500K的暖白（偏黄），也有6500K的冷白（偏冷）。我们可以根据你的喜好，或者UI设定的情况来综合选择合适颜色的LED背光。

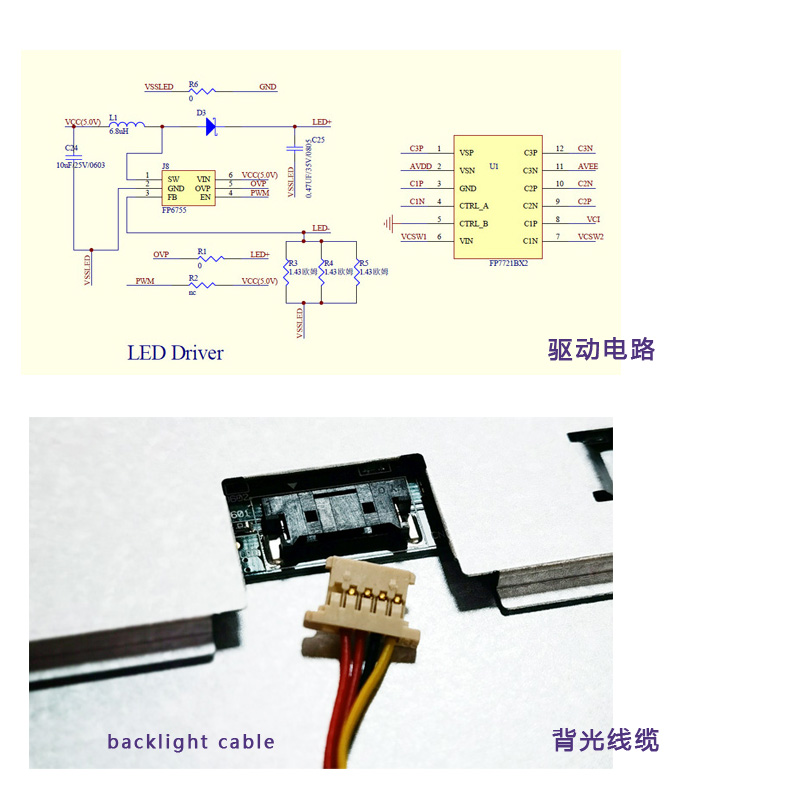

     驱动电路：小尺寸的背光源要求的电压电流比较低，绝大多数主板都能给他提供足够的电压电流值。而一些亮度要求高的产品，或者是尺寸较大的屏幕，可能有几十颗LED存在，那么他可能需要很高的电压或者很大的电流，就需要用到背光驱动电路，我们也会为这部分产品提供驱动电路来适配客户的输出要求，减少二次开发的周期。

     线缆：背光也是要有线缆的，可以通过FPC连接到LCD的FPC上，通过一个端口来控制；也可以单独的线缆，通过连接器来控制它。这取决于你的产品结构。当然，如果电流比较大，我们还是倾向于用线缆来控制，这会比较有保障。
     散热：对于高亮度的液晶屏产品而言，它的功耗往往是偏大的，发热量也随之升高，就需要有比较好的散热结构。这在背光设计之初就需要考虑，提前设计合理的散热结构，增加散热膜，采用铝基板等。

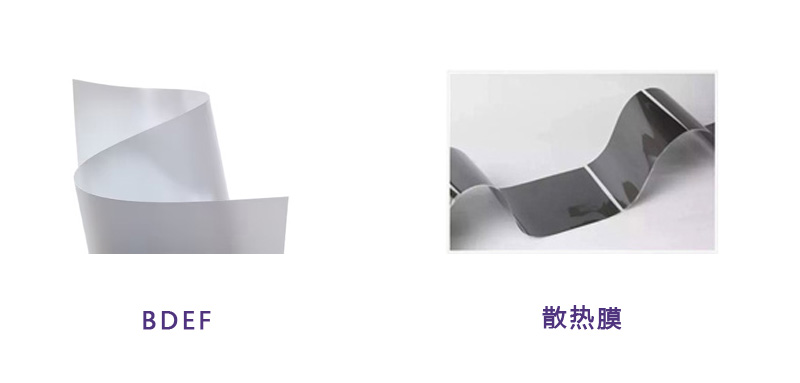

    功耗：相较于TFT LCD液晶模组，背光源的功耗就大的多了。可以说LCM最大的功耗在于背光源。在亮度和功耗之间，有些客户选择了功耗，因为他可能是手持类产品，需要电池供电，不能有太大的功耗，会影响产品的电池续航。很多时候，我们也会通过增加膜材，比如DBEF，增亮膜等手段来在不增加功耗的前提下增加亮度。
     以上是针对LCD液晶模组的背光定制，几个重要参数方面的介绍，需要更全面的定制设计方案，欢迎咨询杭州立煌科技。
