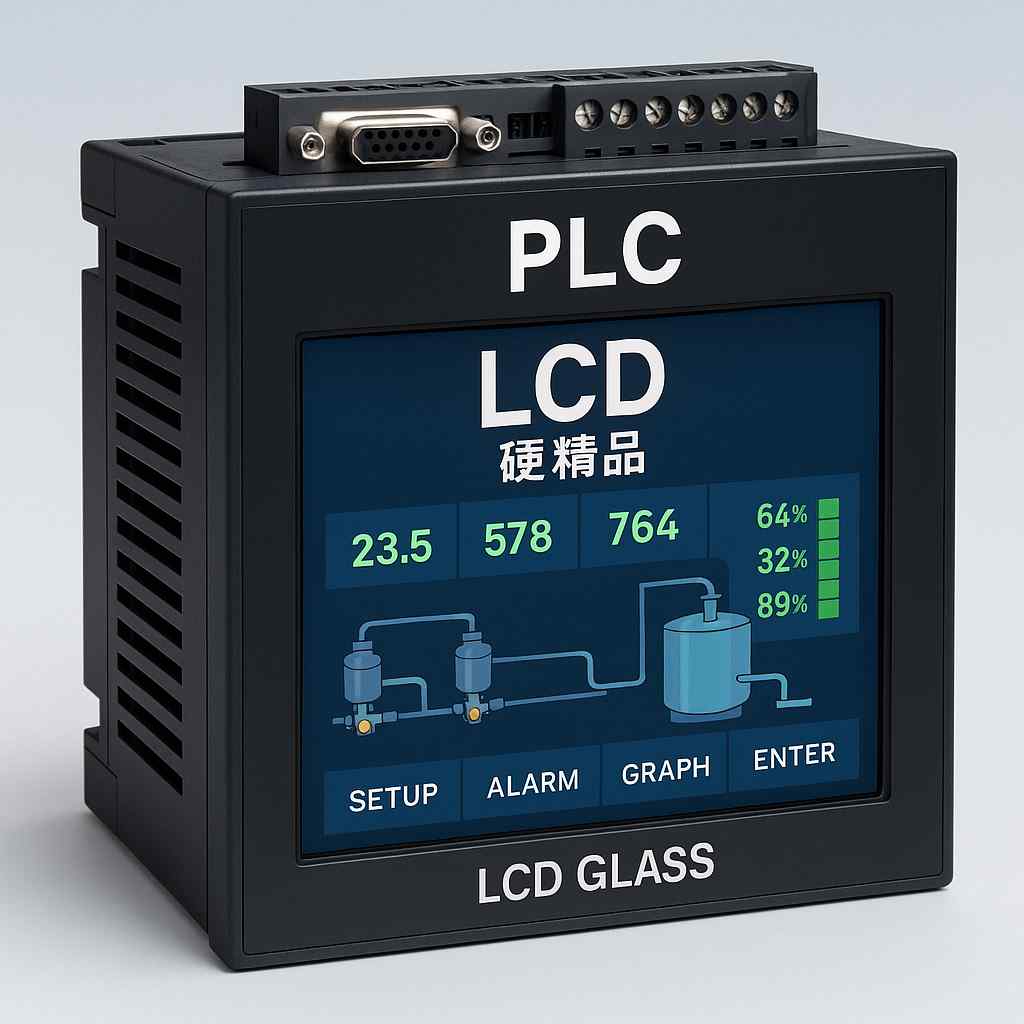

LCD-TFT液晶屏在工控机plc中的应用
发布日期：2025-10-22 16:05 浏览量：PLC（可编程逻辑控制器）是设备运行的核心控制单元，在现代工业自动化体系中，LCD-TFT液晶触摸屏（HMI,Human-MachineInterface）则是连接人和机器的“交互中枢”。当两者集成在工控机（IndustrialPC,IPC）平台上时，构成了完整的智能控制系统：控制由PLC完成，显示与交互由LCD-TFT触摸屏承担，数据计算与管理由工控机协调。这种组合已成为自动化产线、能源调度、智能交通、医疗检测与装备制造等场景的标准架构。
一、技术基础：LCD-TFT触摸屏原理
1.LCD显示原理
液晶显示（LCD,LiquidCrystalDisplay）是一种利用液晶分子的电光效应调节光线透射率的显示技术。
无电场时：液晶分子保持螺旋排列，允许偏振光通过；
加电后：分子重新取向，阻挡光线，从而形成灰阶图像。
液晶层通常夹在两片偏光片和玻璃基板之间，配合RGB滤光片实现彩色显示。
2.TFT（薄膜晶体管）驱动技术
TFT技术使每个像素点拥有独立的晶体管开关，实现精准驱动与快速响应。
其主要优势包括：
高亮度与高对比度；
宽视角与高分辨率；
支持动态刷新与多灰阶显示。
主流工控HMI采用IPS或VA型TFT-LCD，兼顾色彩还原与稳定显示性能。
3.触控系统
LCD-TFT液晶屏结合触控技术后成为完整的HMI界面。常见触控技术有：
二、LCD-TFT触摸屏与工控机PLC的融合
1.硬件结构层次
工控机PLC系统中的液晶触控显示单元主要由以下组成部分构成：
显示模组（TFTLCDPanel）显示生产状态、报警信息、趋势曲线等；
触控面板（TouchPanel）实现用户操作与控制输入；
驱动控制电路（T-CON/DisplayBoard）管理时序信号、背光调节与亮度控制；
工业主控板（MCU/IPCMainboard）运行HMI软件、处理PLC通信；
通信接口模块RS232、RS485、CAN、Ethernet、Modbus等；
防护结构件铝合金外壳、防水密封圈、抗震支架；
电源模块宽压输入（9~36VDC）+防反接、防浪涌保护。
这种模块化设计确保系统在高温、高湿、电磁干扰环境下仍能稳定运行。
三、工控机与PLC的协同架构
在典型工业控制系统中，三者的关系如下：
| 模块 | 主要功能 | 技术说明 |
| 工控机（IPC） | 运行操作系统与HMI软件、数据处理、远程通信 | 通常基于Linux/Windows/Android系统 |
| PLC控制器 | 执行逻辑控制、信号采集与输出 | 支持梯形图与IEC 61131标准 |
| LCD-TFT液晶触摸屏 | 数据可视化、用户交互、报警显示 | 通过工业总线与PLC通信 |
三者通过标准协议（如Modbus、Profinet、EtherCAT等）构成完整的工业自动化闭环系统。
四、通信机制与控制协议
1.物理接口
2.通信协议
LCD-TFT液晶触摸屏通过标准工业协议与PLC通信：
ModbusRTU/TCP（开放性最高，通用兼容）；
Profinet/Profibus（西门子系统）；
EtherCAT/EtherNet-IP（高速实时控制）；
CANopen/DeviceNet（分布式控制系统）；
BACnet/OPCUA（楼宇与云端应用）。
这些协议使液晶触控屏既能作为本地控制终端，也能成为工业物联网节点。
五、性能特征与工程优势
1.显示性能
采用LED恒流驱动+PWM调光，实现节能与亮度平衡。
2.宽温与防护
3.人机交互优势
支持多点触控与手势缩放；
可实现报警弹窗、趋势曲线、数据输入；
支持远程屏幕镜像与云监控；
系统可在线升级与远程配置。
六、工业标准与检测规范
这些标准确保系统在长期连续运行中具备安全性与可靠性。
七、典型应用场景
1.自动化生产线
通过触控屏设定PLC逻辑参数；
实时监控电机、传感器状态；
自动报警、数据显示与日志记录。
示例：
汽车装配线使用15.6英寸IPS液晶触控屏，亮度1200cd/m²，24小时连续运行无色衰。
2.数控机床与机器人系统
显示加工路径、坐标数据与负载状态；
实现程序加载与手动调试；
支持RS485与ModbusRTU接口。
应用案例：
五轴CNC设备集成10.4英寸宽温TFT触控屏，在80℃高温车间下稳定工作超过2年。
3.医疗设备与实验终端
采用防菌玻璃与防水电容屏；
灰阶一致性满足医学影像标准（ΔL≤5%）。
应用案例：
血液分析仪采用12.1英寸工业液晶屏，全贴合工艺，亮度500cd/m²，防雾等级IP65。
4.能源与电力系统
光伏、风电控制柜使用宽温LCD屏；
支持远程监控与云端报警；
EMC抗干扰等级符合IEC61000-4-4标准。
5.智能仓储与物流终端
工控触摸屏安装于AGV小车与分拣机；
集成PLC控制与无线通信模块；
宽温、高亮、防震设计确保长期运行。
八、选型与设计要点
LCD-TFT液晶触摸屏在工控机PLC系统中是实现人机交互的关键组件。它不仅承担显示任务，还负责指令输入、报警提示、数据记录与可视化控制。相较消费类屏幕，工业级TFT触控屏具备高亮宽温、防护抗干扰、长寿命与高可靠性等特性。
杭州立煌科技有限公司作为一家专注于工业领域的液晶显示驱动方案提供商，与京东方（BOE）、天马（TIANMA）、龙腾（IVO）、友达（AUO）、群创（Innolux）、京瓷（Kyocera）等多家全球领先液晶面板制造商建立深度合作关系，专业供应多品牌、全系列的工业级液晶显示屏与定制化解决方案。
参考资料
1.IEC61747-5-5
2.IEC61000-4系列
3.IEC60529
4.GB/T2423系列
5.IEC61131-3
6.VESAFPDM2.0
7.BOEIndustrialDisplayReport2024
8.TianmaIndustrialHMIGuide2023
9.SiemensHMI-PLCIntegrationManual2024
10.维基百科-Human–MachineInterface/PLC/TFTDisplay
