为什么LCD工业液晶屏“同尺寸同分辨率”却不兼容？

发布日期：2026-02-24 14:21 浏览量：

正在生成目录…

可能遇到过这种“看起来必然兼容、实际却翻车”的场景：两块工业液晶屏尺寸一样、分辨率一样、连接器针数也一样，甚至都写着“LVDS/eDP”，结果一换上去——花屏、偏色、闪屏、白屏、偶发黑屏；更隐蔽的是：能亮但字体发虚、灰阶断层、触控漂移，现场越用越不稳。

这不是玄学，也不是“屏质量差”。真正的根因往往只有一句话：同尺寸同分辨率只说明“像素数量一致”，并不说明“像素如何被传输、如何被解释、如何被采样”的规则一致。工业屏兼容性，主要输在两件事：时序与映射。

液晶屏幕·

1、分辨率不是“接口协议”

以 1280×800 为例，它只是告诉你每帧有多少像素点。但这些像素点可以通过完全不同的链路传输到面板：

LVDS / OpenLDI（OLDI）：把并行RGB与控制信号按固定规则打包到差分对里，接收端按映射反解码。
eDP（DisplayPort家族）：主链路 + 辅助通道（AUX）协同，依赖链路训练（Link Training）建立稳定传输。AUX用于维持链路、监测错误，必要时可重新发起链路训练。
MIPI DSI：以数据包形式传输，像素流可用 RGB565/666/888 等格式；视频模式需要持续刷新，否则显示会丢失图像。

所以“分辨率一样”，最多说明“你要送同样多的像素”，并不说明“链路规则一致”。

2、映射-同为LVDS也能“同名不同义”

在工业项目里，“同尺寸同分辨率却不兼容”的高发区，就是 LVDS（含 OpenLDI/OLDI）链路的映射差异。

原因很简单： LVDS真正决定兼容性的，不是“有没有LVDS”，而是“位是怎么落到差分通道上的”。

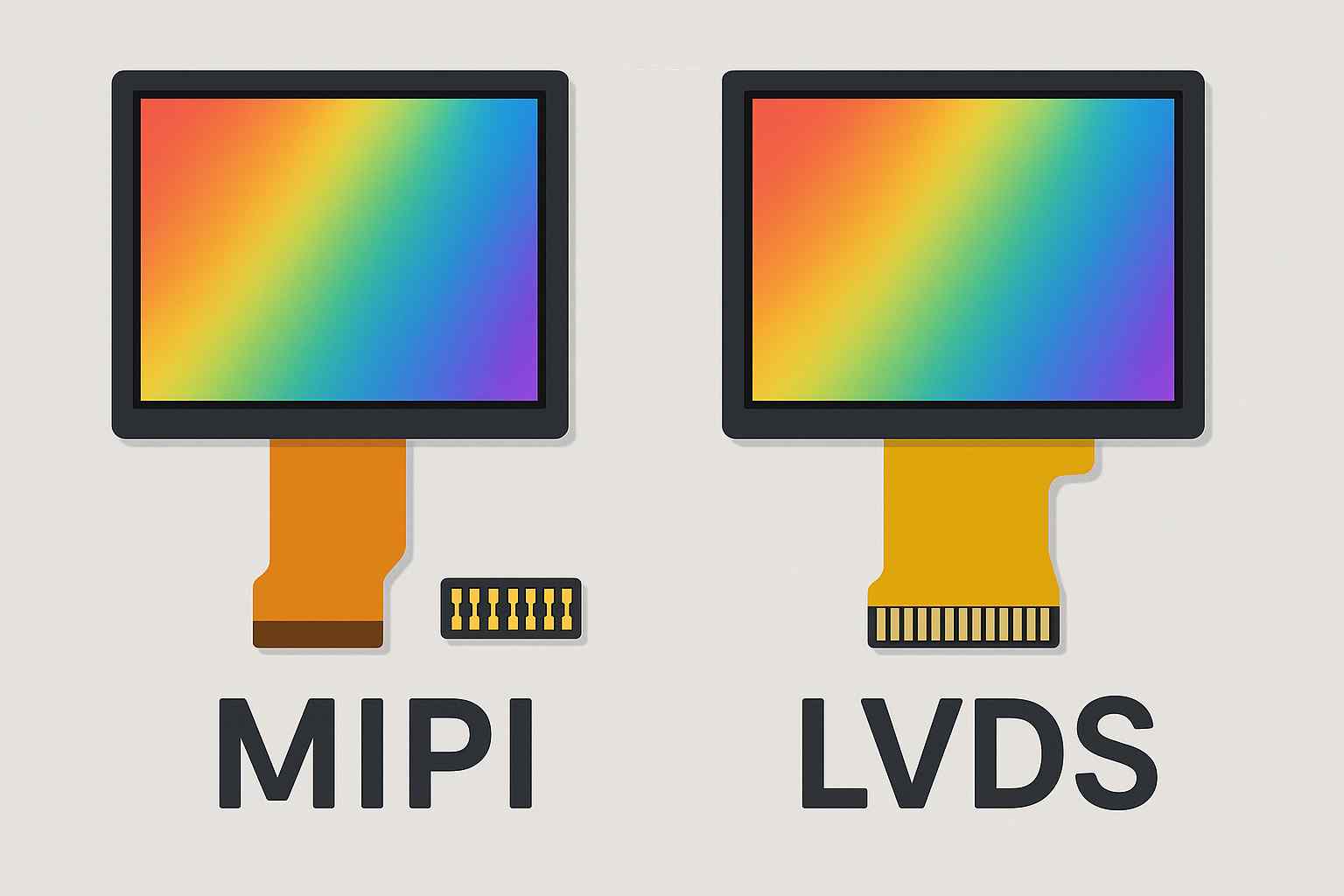

液晶屏接口

2.1 JEIDA vs VESA：不是口号，是位映射图

TI给出了 JEIDA（也称 Format 1）映射的核心思想：

18-bit 的 MSB 映射与 24-bit 的 MSB保持一致；
18-bit 只需要 3 条数据LVDS线，24-bit 用 4 条数据LVDS线；
24-bit 多出来的 LSB映射到第4条数据线。

这句话的工程意义很直接：主板/转接板若输出“24-bit JEIDA”，屏端若期望“24-bit VESA”，即便针脚数一样，也会出现偏色、灰阶不对，甚至花屏。

更现实的是：TI的E2E论坛明确提醒——JEIDA、VESA、SPWG、OLDI等命名有时被不同厂商“互相借用”，最稳妥的做法是拿到面板数据手册，对照位映射图确认 MSB/LSB 的位置。

别相信“口头说的JEIDA/VESA”，要相信“datasheet里的bit mapping图”。

2.2 18-bit / 24-bit：

很多人以为 18-bit（RGB666）只是颜色少一点，接上最多“观感差一点”。工业现场经常不是这样：

位宽不一致 → LSB丢失/错位 → 灰阶断层、颜色异常
串扰叠加 → 看起来像花屏，但本质是“像素被错误解释”

这类问题在“同尺寸同分辨率替换”时最容易被忽略，因为参数表里往往只写“LVDS”。

2.3 单路/双路与像素分发

双路LVDS常用奇偶像素分发、或每时钟双像素传输的方式提高带宽。如果你把双路屏当单路驱、或单路屏接到双路输出，常见现象是：

左右错位、重复、分块
画面像被“切碎”
某些区域正常，某些区域乱

这不是“时序问题”，是“像素分发规则不一致”的典型症状。

3、时序-同分辨率也有不同“节拍”

同样 1024×768、1280×800 或 1920×1080，屏端可能支持多套时序；主板端也可能输出多套时序。

时序的核心不是分辨率，而是“每行/每帧怎么走完”：

Pixel Clock（像素时钟）
水平总周期（active + porch + sync）
垂直总周期
HS/VS/DE 极性与关系

时序没对齐，常见表现不是“完全不亮”，而是：

抖动、撕裂、周期性闪屏
字体发虚（采样点不佳）
某些刷新率下正常，换刷新率就异常

最容易选错的场景是：你能换屏，但不能改主板输出时序（例如固件锁死、驱动不可配置）。此时“同分辨率”无法救你。

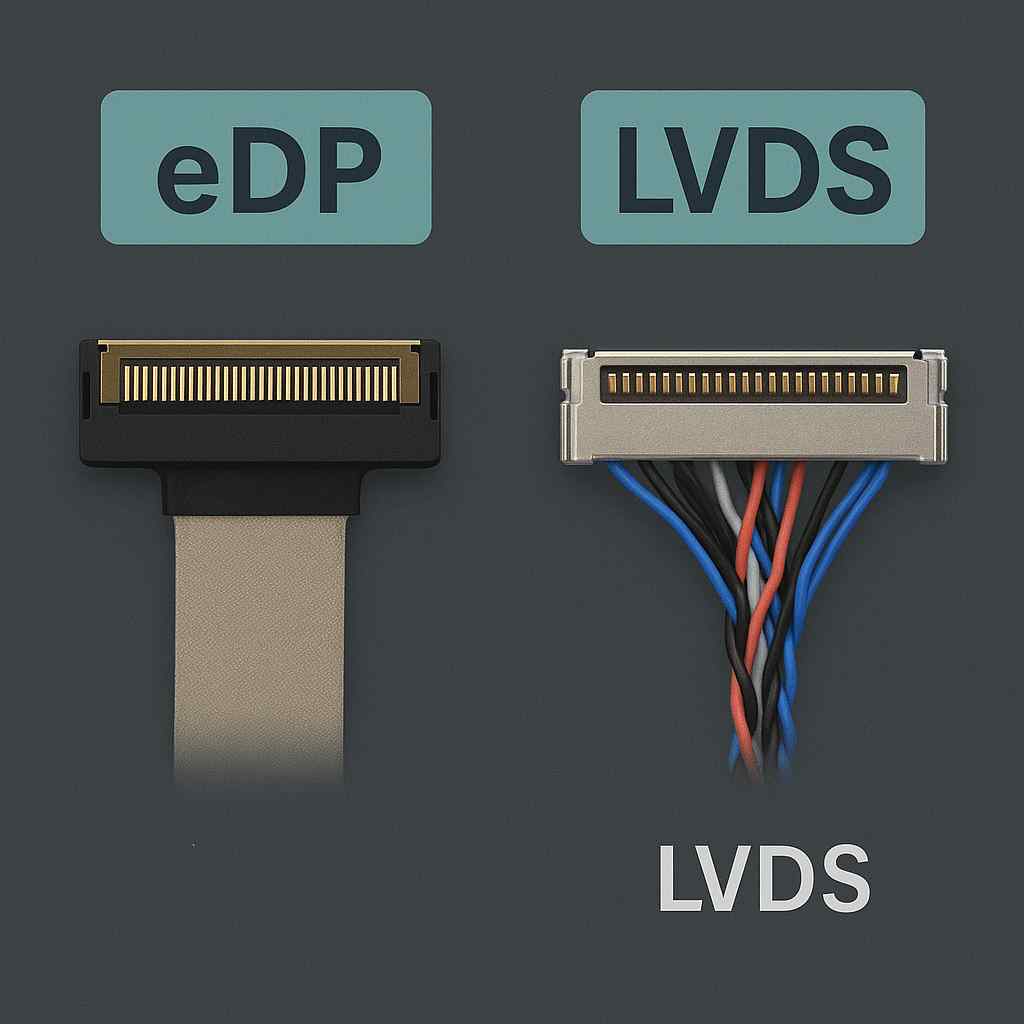

液晶屏接口

4、eDP与MIPI：

4.1eDP：链路训练把“线束与噪声”变成真正变量

eDP 的优势是高带宽与标准化，但它的稳定性高度依赖链路质量。

VESA 的 DisplayPort 技术概览指出：AUX用于维持链路，sink 可以通知 source 主链路数据损坏，source 可重新发起链路训练以重建链路。

VESA 的 DP衍生体系资料也强调：AUX Channel 用于 Link Training 与 Link Management，并且是双向半双工控制链路。

这带来的工程现实是：

样机短线能跑，不代表量产长线束/不同批次连接器仍然稳
电源纹波、EMI、接地方式可能触发训练边界问题 → 偶发黑屏/重连
你看到的“不兼容”，有时是“链路边界不足”而不是参数错

4.2 MIPI DSI：像素格式与模式是刚性约束

MIPI DSI 常见误区是只问“几lane”，忽略像素格式与模式。

DSI像素流可以用 RGB-565/666/888 等格式发送；视频模式需要持续刷新，不然会丢图。

在实际系统里，主控可通过命令设置像素格式（例如 DCS 0x3A Pixel Format Set），常见支持 RGB565/666/888。

TI 也强调：RGB888（24bpp）很常见，RGB666（18bpp）等数据类型需要与源端配置一致，否则会出现异常。

所以“同分辨率不兼容”的 MIPI 场景，常见根因不是屏不对，而是：

RGB888 vs RGB666 配置不一致
Video/Command 模式策略不一致
初始化命令不完整或版本变更导致参数偏移

液晶屏接口信息

5、现象 → 高概率差异点

一些现场最常见的“同尺寸同分辨率不兼容”症状，以及第一优先的怀疑方向：

1、背光亮但黑屏

背光链路OK，数据链路/时序/映射异常
LVDS：时钟对或通道映射不对
eDP：链路训练失败或掉链路

2、花屏/马赛克/随机乱码

LVDS：通道映射错、单双路错、bit mapping错
信号完整性差（线束/接地/阻抗）也会加重

3、颜色明显不对、偏紫偏绿、灰阶断层

LVDS：JEIDA/VESA映射或18/24-bit位宽不一致
MIPI：RGB565/666/888像素格式不一致

4、偶发闪屏、温度变化后更明显、动一下线就变

eDP：链路训练边界、AUX控制链路受干扰
LVDS：线束接触/阻抗不连续导致误码

5、字发虚、细线条抖动、某些刷新率才正常

时序（Pixel Clock/porch/sync）不匹配
采样点与链路抖动叠加导致显示“能看但不好看”

6、能省成本的替代方法：

先锁“协议契约”，再谈“同款替换”，很多项目在替代时只做“参数筛选”（尺寸、分辨率、接口类型），这只能筛出“可能像”的候选池。

要把“可能像”变成“可量产替换”，你需要把屏的“协议契约”写成可执行清单：

6.1 LVDS替代必锁6项

1. 单路/双路（1ch/2ch）
2. 位宽（18/24-bit）
3. 映射（JEIDA/VESA，必须拿 bit mapping 图核对）
4. 通道映射与极性（D+/D-、CLK对）
5. 时序参数范围（Pixel Clock、总周期、极性）
6. 连接器与线束规则（差分对成对、屏蔽与地回流）
