G057VCE-TH1参数:版本号和型号后缀对兼容性影响大吗？

G057VCE-TH1是群创光电推出的一款5.7英寸工业液晶屏，分辨率为640×480，采用40针并行RGB/TTL接口。对于这类工业屏， 完整型号后面的字母和数字不能随意忽略 。但同时也要分清“型号后缀”和“规格书版本号”：前者可能代表不同硬件方案，后者通常代表技术文件的修订状态，两者对兼容性的影响并不相同。

G057VCE-TH1的主要参数

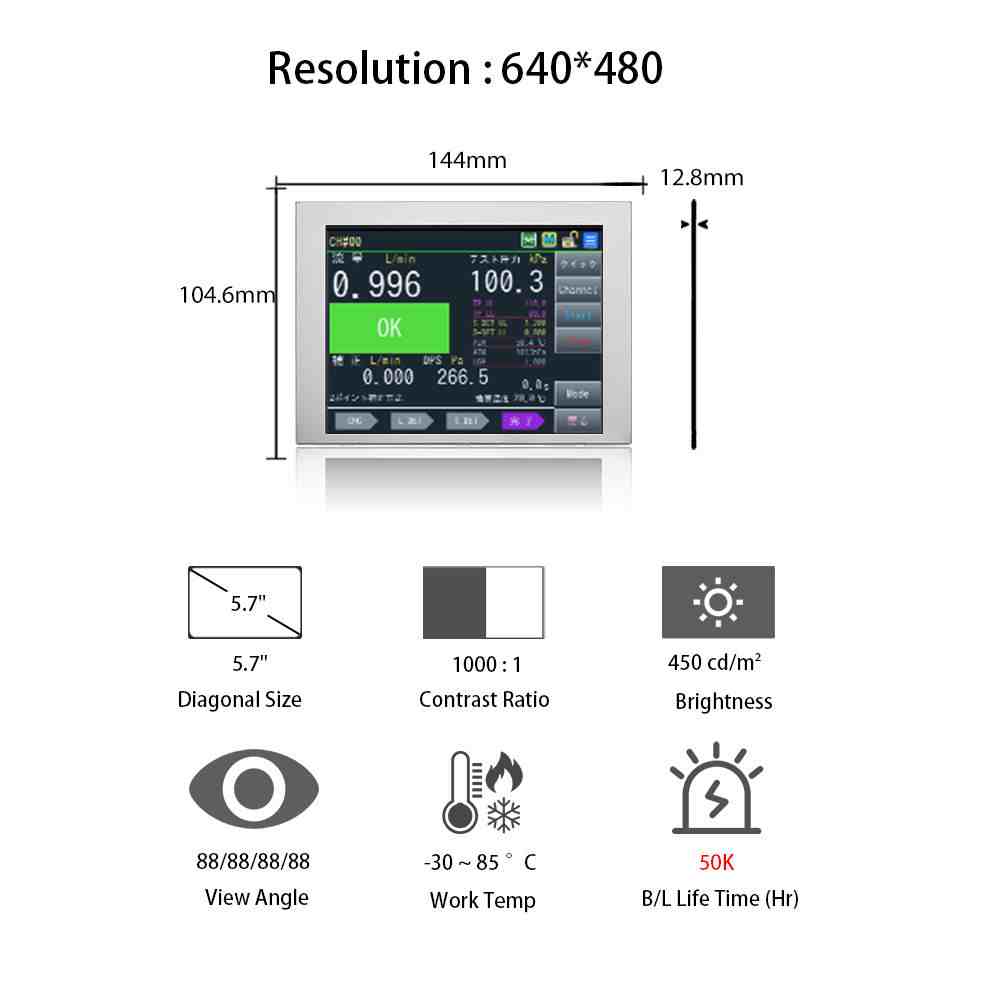

根据G057VCE-TH1 Ver 2.0规格书，该屏采用常黑显示模式，支持262K色，显示区域为115.2×86.4mm，模组典型外形尺寸为144×104.6×12.3mm，工作温度范围为-30～85℃。屏幕使用单通道6bit并行RGB/TTL信号，典型像素时钟为25.2MHz。

该屏的40针接口不仅包含RGB数据，还包括CLK、水平同步、垂直同步、DE、扫描方向和模式选择信号。38～40脚为3.3V逻辑供电，背光则通过独立接口输入12V，并使用EN和PWM控制。

“TH1”能不能省略？

不建议省略。

“G057VCE”更接近产品系列或基础型号，“TH1”则是完整料号的一部分。采购、维修和替代时，应使用完整的 G057VCE-TH1 进行确认，不能只报“G057VCE”或“5.7寸群创VGA屏”。

液晶屏型号中一个字母或数字发生变化，可能对应以下差异：

 • 信号连接器由33针改为40针；
 • TTL改为LVDS，或数据位数不同；
 • 背光驱动由外置改为内置；
 • 显示模式、可视角度和亮度变化；
 • 螺丝孔、PCB位置或模组厚度改变；
 • 工作温度和可靠性等级不同。

例如，外形和分辨率接近的G057VGE-T01同样是5.7英寸、640×480和TTL接口，但它采用33针信号连接器，而G057VCE-TH1采用40针接口，因此不能直接沿用同一条屏线。

这说明型号看起来接近，甚至外形尺寸基本相同，也不代表能够直接替换。

Ver 1.0、Ver 2.0又是什么意思？

规格书中的Ver 1.0、Ver 2.0或Rev 2.1，通常是 技术文件版本 ，并不是液晶屏型号后缀。

公开资料显示，G057VCE-TH1在2022年发布过Preliminary Specification Ver 1.0，2023年又发布了Approval Specification Ver 2.0。两份文件对应的完整产品型号仍然是G057VCE-TH1，基础规格也都采用5.7英寸、640×480、40针TTL方案。

因此，规格书从Ver 1.0升级到Ver 2.0，并不意味着屏幕一定无法互换。它可能只是产品从初步规格进入正式承认阶段，也可能修订了尺寸公差、电气范围、测试条件或文字说明。

但工程项目不能因此完全忽略规格书版本。尤其是新旧批次混用时，应检查修订记录和PCN，确认是否涉及接口、材料、背光、时序或结构变更。

什么情况下版本变化会影响使用？

如果更新只涉及参数描述、测试方法或公差调整，通常不需要修改主板。

如果新版本涉及以下内容，就必须重新评估：

1. 连接器型号或针脚定义变化；
2. CLK、DE、HSYNC、VSYNC时序范围变化；
3. 逻辑电压或背光输入条件变化；
4. EN、PWM控制电平发生变化；
5. 外形厚度、固定孔位或PCB高度改变；
6. 偏光片、液晶模式或显示方向调整；
7. 上电时序或浪涌电流要求改变。

这些变化即使不改变屏幕尺寸，也可能导致黑屏、画面不同步、背光闪烁、结构装不进去或长期运行不稳定。

采购和替换时怎么确认？

比较稳妥的做法，是要求供应商同时提供：

 • 完整型号标签照片；
 • 对应版本的规格书；
 • 生产日期和批次信息；
 • 接口及背光连接器照片；
 • 原厂PCN或版本变更说明。

样品到货后，还应核对40针定义、3.3V供电、12V背光、PWM调光和机械尺寸，并完成冷启动、反复开关机、连续运行及高低温验证。

G057VCE-TH1中的“TH1”属于完整型号的一部分，对兼容性判断非常重要，不能省略或用相近后缀代替。规格书中的Ver 1.0、Ver 2.0则主要表示文件修订状态，版本升级不一定导致硬件不兼容，但必须查看具体修订内容。

工业液晶屏替换时，最可靠的判断依据不是“尺寸一样”或“型号前半段一样”，而是完整型号、规格书版本、针脚定义、背光方式和机械图全部对应。未经这些信息确认，不建议直接通电替换。
