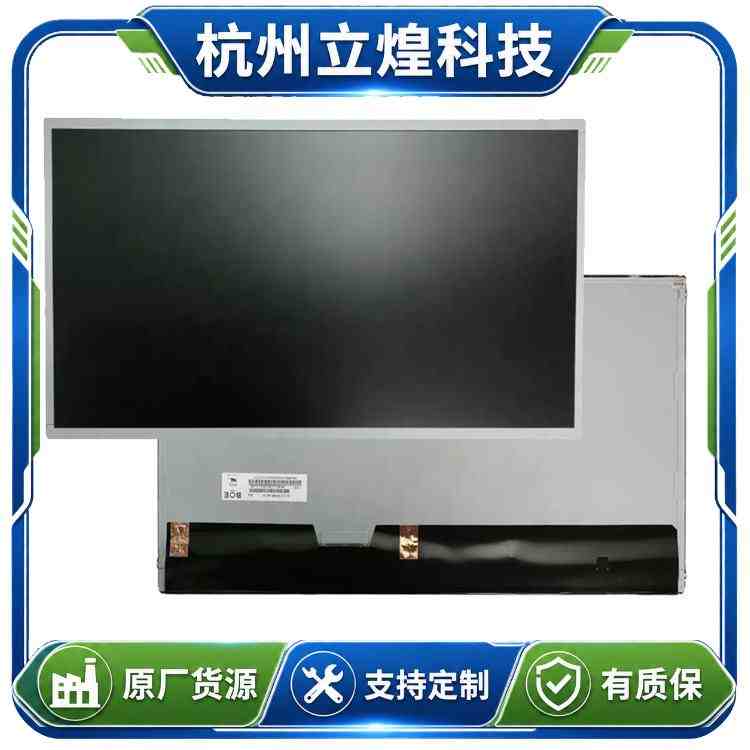

服务热线： 京东方GV215FHB-N10是一款21.5寸、1920×1080、双通道8bit LVDS、30pin、5V供电的TFT-LCD面板。 它采用ADS广视角技术，主要面向工业显示、控制终端和数字标牌等应用，选型时最需要注意的是：GV215FHB-N10属于CELL/Open Cell，不是带完整LED背光的LCM模组。 它具备LCD驱动电路和LVDS输入，但没有完整背光组件。因此，即使屏线和驱动板匹配，仍需要另行解决背光模组与驱动问题，不能直接当成完整液晶屏使用。
一、GV215FHB-N10主要技术参数
以下参数优先依据2019年12月16日发布的Rev.P0规格书整理；实际采购还应核对更新版本。
| 参数项目 | GV215FHB-N10规格 |
| 品牌 | 京东方 BOE |
| 屏幕尺寸 | 21.5英寸 |
| 产品形态 | CELL / Open Cell |
| 显示技术 | ADS，常黑模式 |
| 分辨率 | 1920×1080，FHD |
| 屏幕比例 | 16:9 |
| 显示区域 | 476.64×268.11mm |
| 外形尺寸 | 487.2×281mm |
| 接口类型 | 双通道LVDS，8bit输入 |
| 连接器 | 30pin |
| 逻辑供电 | 5.0V典型，4.5～5.5V |
| 典型功耗 | 3.5W，仅CELL电路 |
| 对比度 | 1000:1典型 |
| 可视角 | 89°/89°/89°/89° |
| 显示颜色 | 1677万色，6bit＋Hi-FRC |
| 刷新率 | 60Hz典型 |
| 背光 | 无，须另行设计 |
| 表面处理 | AG雾面，Haze 25%，3H |
| 工作温度 | -20～70℃（Rev.P0） |
需要说明，部分第三方参数页面把工作温度写成-30～85℃，但能核对的Rev.P0规格书明确列出-20～70℃。正式项目不建议把第三方页面的宽温范围直接当成工程承诺，应以采购批次对应的有效规格书为准。
二、GV215FHB-N10什么接口？30pin屏线如何定义？
根据GV215FHB-N10 Rev.P0规格书第8页，面板采用30pin双通道LVDS接口，由Odd（奇像素）和Even（偶像素）两组LVDS信号共同传输图像。
原规格书给出的连接器信息为：
• 面板端：UJU IS100-L30O-C23 或 MSBKT2407P30
• 配套线缆连接器：JAE FI-X30H
• 数据格式：双通道8bit LVDS
• 逻辑供电：5V
以下是按照规格书整理的30pin针脚定义。
| Pin | 信号名称 | 功能说明 |
| 1、2 | RXO0− / RXO0+ | Odd通道第0组数据 |
| 3、4 | RXO1− / RXO1+ | Odd通道第1组数据 |
| 5、6 | RXO2− / RXO2+ | Odd通道第2组数据 |
| 7 | GND | 信号地 |
| 8、9 | RXOC− / RXOC+ | Odd通道时钟 |
| 10、11 | RXO3− / RXO3+ | Odd通道第3组数据 |
| 12、13 | RXE0− / RXE0+ | Even通道第0组数据 |
| 14 | GND | 信号地 |
| 15、16 | RXE1− / RXE1+ | Even通道第1组数据 |
| 17 | GND | 信号地 |
| 18、19 | RXE2− / RXE2+ | Even通道第2组数据 |
| 20、21 | RXEC− / RXEC+ | Even通道时钟 |
| 22、23 | RXE3− / RXE3+ | Even通道第3组数据 |
| 24 | GND | 电源地，规格书要求接地 |
| 25、26 | NC | 不连接，应保持悬空 |
| 27 | NC | 不连接 |
| 28、29、30 | VDD | +5V LCD逻辑供电 |
这里最值得注意的是：第28～30脚为5V供电，而不是12V；第25～27脚也不是背光控制脚，如果驱动板的30pin输出定义不同，即使连接器能够插上，也不能直接通电。
三、都是21.5寸30pin LVDS，屏线能通用吗？
不一定。对于GV215FHB-N10，需要区分三个不同的匹配条件。
首先是电压。 该型号的VDD典型值为5V，规格书规定的范围是4.5～5.5V，典型电流700mA、最大1200mA，启动瞬间的浪涌电流最高可达到3A。选择驱动板时，既要保证电压正确，也要保留足够供电余量。
其次是LVDS数据格式。 该屏需要双通道8bit LVDS，不能拿单通道LVDS屏线直接连接。即使另一块21.5寸FHD面板也是双LVDS，也应比较Odd/Even通道、正负极性和数据位映射方式。
最后是连接器与线序。 30pin相同不代表Pin 1方向、连接器型号和线材定义都一致。需要对照驱动板原理图与LCD规格书，为每一个Pin建立对应关系。
比较稳妥的做法是制作一张屏线对照表，逐项检查：驱动板输出Pin → 屏线导线 → LCD输入Pin → 信号名称 → 电压或电气属性，尤其是VDD和GND，要在断电状态下先核查线序，确认没有短路，再使用限流电源进行首次上电。
四、GV215FHB-N10需要什么驱动板？
如果希望通过普通HDMI电脑或者工业主板点亮这款面板，需要选择具备匹配LVDS输出的LCD控制板。
推荐的连接结构如下：
工控主板 / 电脑HDMI / DP视频输出
LCD控制板1920×1080、60Hz、双通道8bit LVDS、5V
30pin LVDS定制屏线按GV215FHB-N10 Pin Definition接线
GV215FHB-N10 Open Cell独立设计并接入背光模组及LED驱动系统
规格书提供的典型接口时钟为74.25MHz、帧频60Hz。由于采用双像素时钟架构，控制板不能只以普通单通道FHD时序进行配置。
如果工控主板原生支持双通道LVDS，并允许配置相应时序和5V供电，可以评估直接连接；否则需要匹配的控制板。
五、屏线接对了，GV215FHB-N10还是不显示？
这里需要区分“没有图像”和“没有背光”，GV215FHB-N10是Open Cell，规格书中的30pin接口负责LCD供电和LVDS数据，并没有把完整LED背光控制集成在该接口里。
因此，如果采购的确实是裸CELL，缺少配套背光时，即使LCD电路工作正常，也无法像完整LCM那样正常显示明亮画面。
若已经制作成带背光的LCM，则需要另外检查：
| 故障现象 | 优先排查方向 |
| 完全黑屏 | 5V供电、背光、LVDS输出 |
| 背光亮但无图像 | LVDS线序、时序、数据格式 |
| 颜色异常 | LVDS Mapping、Odd/Even数据 |
| 画面错位或异常 | Panel Timing、数据通道 |
| 开机偶尔黑屏 | 电源时序、浪涌、连接器 |
| 运行后闪屏 | 电源纹波、屏线信号完整性、EMI |
原规格书也明确要求：背光应在LCD逻辑电源及接口信号有效后开启；断电时则需要按规定时序处理，避免锁存和异常工作。
六、用于工业设备时，还需要确认哪些配套？
GV215FHB-N10的21.5寸FHD显示区域适合工业监控、生产线数据看板、自助终端和数字标牌。但由于它不是完整LCM，使用者需要进一步确定背光亮度、导光板、光学膜材、散热和机械固定结构。
普通室内监控或设备信息显示，可以根据环境选择约350～500nit的最终模组亮度；强光车间则应根据整机透光和现场照明进一步评估。这里的亮度属于成品模组设计目标，不是GV215FHB-N10裸CELL自身的标称亮度。
需要触摸功能时，也可以配套21.5寸PCAP电容触摸屏、USB触控控制器和防眩盖板，并按照实际使用环境选择框贴或全贴合。对于工控机和自助终端，建议先验证LCD显示与背光方案，再完成触摸整机调试。
七、采购GV215FHB-N10之前怎么确认才稳妥？
建议至少要求供应商提供完整型号标签、对应Revision规格书、产品形态说明，以及30pin接口定义与机械图纸。
还要特别区分GV215FHB-N10与GV215FHM-N10。二者型号非常接近，但FHB-N10在当前可核对资料中属于无背光CELL，而FHM-N10有完整背光LCM产品资料。不能只因分辨率和LVDS接口相近，就把两者的背光、结构和屏线资料混用。
京东方GV215FHB-N10是一款21.5寸1920×1080、30pin双通道8bit LVDS、5V供电的广视角LCD Open Cell，屏线定义最关键的部分是：1～23脚主要承担Odd/Even LVDS信号及接地，24脚接地，25～27脚为NC，28～30脚为5V供电。
杭州立煌科技有限公司可围绕京东方等品牌工业液晶屏提供型号资料整理、LVDS接口核对、屏线及驱动板适配、LCD与Touch配套选型服务。如果只是维修替换，应先比较原屏与新屏的接口线序、电压、Timing及机械尺寸；如果是开发新设备，还必须把背光模组、LED驱动、散热、触摸与结构配套一起确定。
产品资料说明
资料依据：京东方GV215FHB-N10 Product Specification Rev.P0（2019年12月16日），并参考公开产品信息；参数整理日期：2026年10月8日。供应商为：杭州立煌科技有限公司。公开资料还列有2022年发布的Rev.0版本，本文参数仅用于技术查询与选型参考，实际屏线制作、设计导入和批量采购应以最终供货版本及工程确认为准。
