TFT工业液晶屏VCOM_液晶VCOM是什么意思?

VCOM。这个词听起来很神秘，但理解它对理解液晶屏的工作原理至关重要。简单来说，VCOM是公共电极电压（CommonVoltage）的缩写，它是液晶屏中所有像素点的公共参考电压。

一、VCOM的核心作用：控制液晶分子的方向

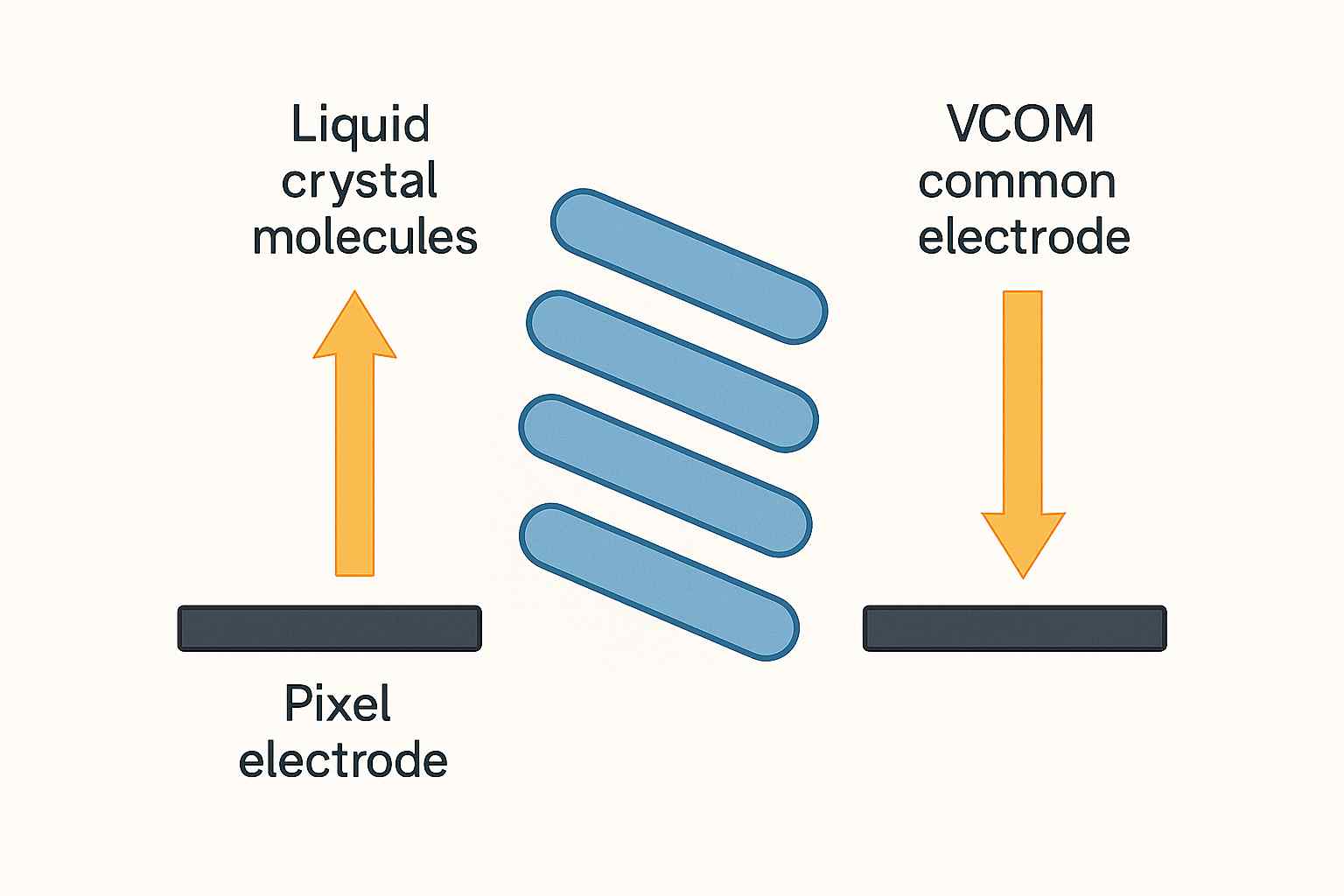

为了让液晶屏显示画面，需要通过电压来控制每个像素点中的液晶分子。然而，如果只使用一个固定电压来驱动液晶分子，时间一长，液晶分子会发生电解或极化现象，导致其性能下降，甚至损坏。在TFTLCD中，每个像素点由一个像素电极（PixelElectrode）和公共电极（CommonElectrode）组成，液晶分子夹在中间。画面显示是通过像素电极电压–VCOM电压的电位差，来改变液晶分子的取向，进而控制光透过率。

为了解决这个问题，工程师们想出了一个巧妙的办法：交流驱动。他们让驱动液晶的电压在正极和负极之间周期性地反转。而VCOM，就充当了这个交流电压的参考点。

二、为什么需要VCOM

1.防止直流偏压

液晶材料如果长时间承受单向电压，会产生离子迁移，导致残影（ImageSticking）。

VCOM的作用就是提供一个参考电压，使液晶两端的电压是交流驱动，避免老化。

2.保证画面对称性

VCOM调节得当，图像黑白均匀，不会出现一边偏暗一边偏亮。

3.稳定显示灰阶

灰阶显示依赖电压差，若VCOM偏置不对，会造成灰阶线性失真，画面层次感差。

三、VCOM电压的调节

VCOM电压的精确度对液晶屏的显示效果至关重要。如果VCOM电压偏离了最佳值，会导致画面出现以下问题：

“串扰”：画面上出现鬼影或干扰线，特别是当显示对比度较高的图像时。

“拖影”：在显示快速变化的画面时，出现明显的残影。

“闪烁”：画面出现肉眼可见的闪烁。

在液晶屏的生产和调试过程中，工程师会通过调整VCOM电压来优化显示效果，以消除这些问题。在一些高端TFT工业液晶屏中，VCOM电压甚至可以由软件进行微调，以适应不同的环境或应用。

四、VCOM的典型取值

一般位于液晶驱动电压的一半左右。

例如驱动电压是0V~10V，那么VCOM可能在5V左右。

实际数值依屏幕驱动IC、面板结构不同而变化。

五、VCOM调节不当的现象

1.屏幕闪烁→VCOM偏高或偏低，灰阶变化不稳定。

2.残影/拖影→VCOM偏置不平衡，液晶存在直流分量。

3.亮度不均/偏色→VCOM与像素电压差异常，导致光学特性失真。

六、应用说明

在调试TFT屏时，工程师会通过示波器+光学仪器，测试不同VCOM电压下的画面效果，直到找到最优值。

一些驱动IC（如ILI系列）支持自动VCOM调节（VCOMAutoAdjustment），减少人工调试工作量。

TFT液晶屏VCOM常见问题

Q1：VCOM在液晶屏里具体起什么作用？

A1：VCOM是液晶公共电极电压，作用是平衡像素电极电压，保证液晶驱动是交流模式，从而防止残影、提高画面稳定性。

Q2：如果VCOM设置不正确，会出现什么问题？

A2：

偏高或偏低→屏幕闪烁。

不对称→残影或拖影。

偏差过大→亮度不均、色彩失真。

Q3：VCOM电压是不是固定值？

A3：不是。它通常接近驱动电压的一半，但具体取值需要根据屏幕型号、驱动IC和液晶特性调试。很多驱动IC提供可调寄存器。

Q4：工程师在生产调试时如何优化VCOM？

A4：

1.使用示波器观察驱动波形；

2.调节VCOM电压范围；

3.配合光学仪器观察灰阶与闪烁情况；

4.选择画面最稳定、灰阶最均匀时的电压作为最佳VCOM。

Q5：为什么医疗、车载工业屏对VCOM更敏感？

A5：因为这些应用需要长时间显示、灰阶稳定、无残影。VCOM误差会导致监护仪、车载仪表出现残影或偏色，影响安全与可靠性。

VCOM是TFT液晶屏的公共参考电压，它通过实现交流驱动来保护液晶分子，是确保屏幕稳定显示、消除串扰和闪烁的关键。虽然它看不见摸不着，但却是液晶屏能够长时间、高质量工作的幕后英雄。
