服务热线： 23.8寸LCD液晶屏属于工业显示和商用终端中比较实用的中大尺寸规格，常见分辨率为1920×1080，既不像15.6寸那样显示区域偏小，也没有27寸、32寸对机柜空间要求那么高，因此比较适合工控一体机、自助终端、医疗显示、生产线看板、设备监控、数字标牌以及带触摸的人机交互设备。
真正做23.8寸项目时，不能只采购一块LCD。需要同时确定液晶屏接口、屏线、驱动板、背光以及触摸屏，其中任何一项没有匹配好，都可能出现屏幕不亮、花屏、触摸无反应或者整机装不上。

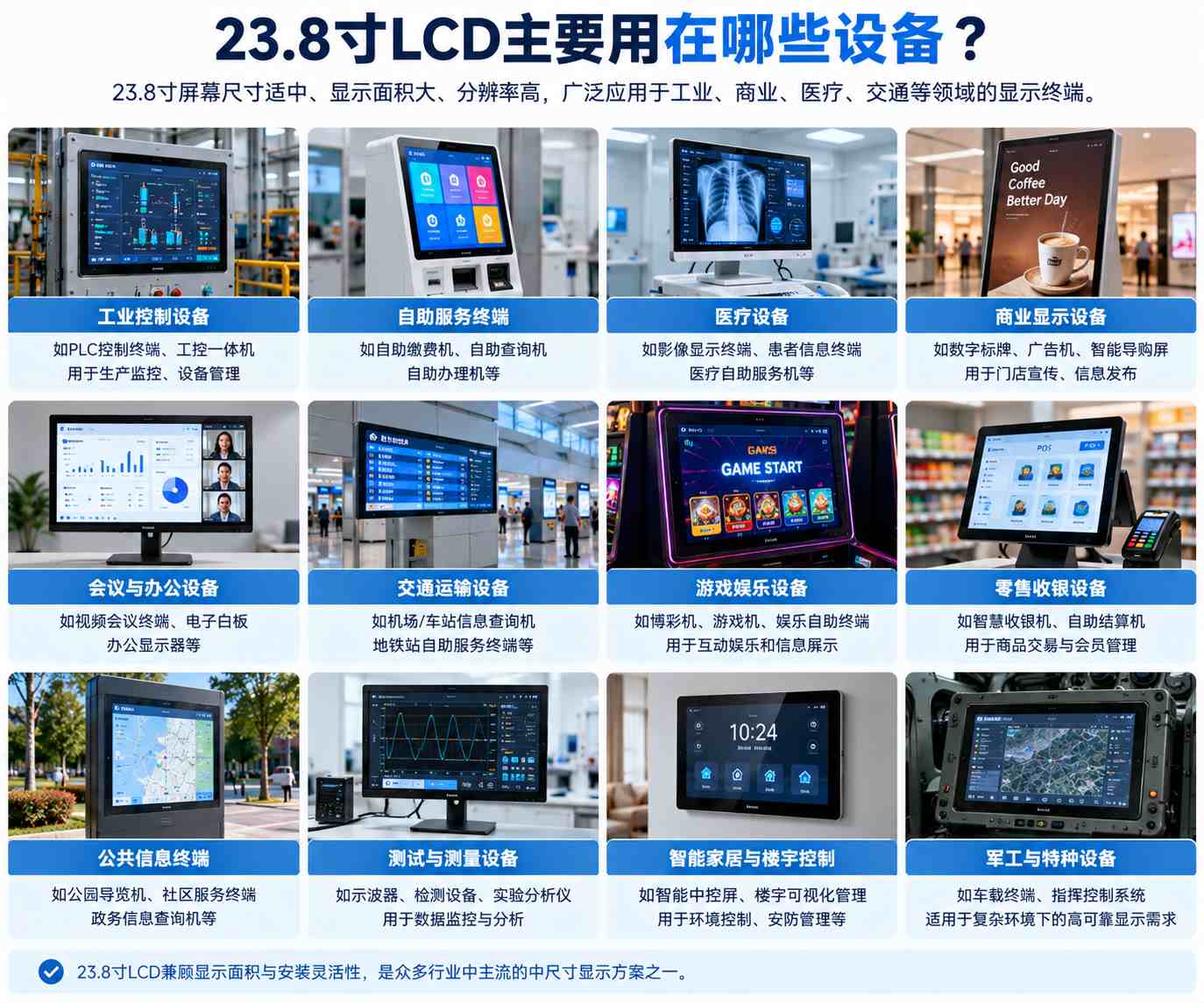

23.8寸LCD主要用在哪些设备？
23.8寸最大的优势是显示面积比较充足，同时仍然适合嵌入机柜。
工业设备中，它比较适合生产线MES终端、工业电脑、机器视觉操作台和设备监控。1920×1080分辨率可以同时显示曲线、设备状态、报警信息和多个操作区域。
自助设备中，23.8寸则适合自助查询机、政务终端、医院终端、智能零售设备以及信息发布设备。用户可以使用更大的按钮和字体，同时保留广告、二维码和业务提示区域。
医疗设备也是23.8寸的重要应用方向。京东方目前公开的医疗显示产品中就包含23.8寸1920×1080产品，并将这一尺寸用于临床监控、诊疗及相关显示场景。
如果只是显示简单参数，23.8寸可能偏大；如果设备需要多窗口、多数据区域或者较大的触摸界面，这个尺寸会比较合适。
23.8寸屏幕选LVDS还是eDP？
这是配驱动板之前必须先确认的问题。
23.8寸FHD工业屏中，LVDS仍然很常见。例如天马P2380FHF1MB00为23.8寸1920×1080、350nit、LVDS接口，并明确面向Industrial和Signage应用；其工作温度为-20～70℃、可视角达到89/89/89/89°。
京东方DV238FHM-P20同样为23.8寸1920×1080、300nit、LVDS接口和全视角方案，定位于Commercial Devices。
友达G238HAN01系列中也有多款23.8寸FHD LVDS产品，其中G238HAN01.3公开资料显示为600nit版本，目前仍标注为在产。
因此，如果是工控机、自助终端等成熟项目，23.8寸FHD＋双通道LVDS仍然是一套比较容易落地的方案，但市场上也存在eDP产品，所以不能看到“23.8寸1920×1080”就默认接口相同。采购前一定要确认完整型号和规格书。
屏线到底怎么配？
屏线不是按照“23.8寸”购买，而是按照液晶屏接口定义＋驱动板输出定义制作，例如一块23.8寸LCD使用30针双通道LVDS，并不意味着随便一根30针LVDS线都能使用。还要确认：
| 需要核对 | 为什么重要 |
| 单/双通道LVDS | 数据通道不同可能无法显示 |
| 6bit/8bit | 影响颜色和Mapping |
| VESA/JEIDA | 错误可能出现颜色异常 |
| 3.3V/5V/其他供电 | 电压错误可能损坏LCD |
| 连接器型号 | 针数相同也可能插座不同 |
| Pin Definition | 必须逐针对应 |
| 屏线长度 | 太长可能影响高速信号稳定性 |
例如友达P238HAN01.0公开规格显示采用30针、双通道8bit LVDS，并使用5V典型屏逻辑供电，所以如果换成另一块同样30针的23.8寸屏，仍然应该重新确认供电和Pin定义，而不是直接沿用旧线。
驱动板怎么配才不会买错？
用户常见的误区是：“我的屏是1920×1080，买一块支持1080P的驱动板就可以了。”实际上还不够，一块完整的驱动板至少需要同时满足LCD的分辨率、接口类型、通道数量、逻辑供电以及对应屏参程序。
如果LCD是双通道LVDS，那么驱动板就必须有对应LVDS输出；如果LCD是eDP，则应该使用原生eDP输出或者匹配的转换方案。
普通显示设备可以选择：HDMI/DP输入 → LCD驱动板 → LVDS/eDP屏线 → LCD，如果使用工业主板，而且主板本身已经提供LVDS或eDP输出，则可以省去独立视频驱动板：工业主板 → 定制屏线 → LCD
这种方案整机结构更简单，但前提是主板BIOS或固件能够提供这块LCD需要的1920×1080 Timing，所以买驱动板时最好直接提供LCD完整型号，要求驱动板供应商烧录对应Panel程序，而不是只说“我要23.8寸1080P板”。
LCD背光和驱动板是不是一回事？
不一定。
有些23.8寸LCD内部已经集成LED Driver，驱动板只需要提供对应背光电源、BL_ON和PWM；有些液晶模组则没有集成LED Driver，需要另外配置LED恒流板，例如天马P2380FHF1MB00官方参数就明确标注LED Driver为“No”。
这意味着项目不能只解决LVDS画面，还要单独考虑背光驱动，所以采购整套方案时，最好一次确认：主驱动板＋LVDS屏线＋LED背光板＋背光线＋按键板。否则很容易出现“液晶信号已经正常，但屏幕还是黑的”的情况。
23.8寸触摸屏怎么配？
新项目一般优先使用PCAP投射式电容触摸。
常见组合是：23.8寸LCD＋23.8寸PCAP＋3～5mm钢化盖板。Windows或x86工业主板一般优先使用USB触控，系统兼容和后期维护比较方便；ARM或深度定制设备也可以根据触控控制器选择I²C。
这里要特别说明：LCD视频信号和触摸信号是两套独立系统。LCD通过LVDS或eDP接驱动板，而PCAP通常通过USB或I²C接主板。不是把触摸屏接到LVDS屏线上。
天马目前的工业显示体系也提供PCAP一站式方案，包括湿手/手套支持、盖板定制、贴合以及多种触控接口，这类思路比较适合工业一体机项目。
框贴还是全贴合？
普通室内工控机、自助终端，可以优先采用框贴。
框贴的好处是成本低，而且LCD或者触摸屏损坏后可以单独更换，如果设备需要更好的外观、较低反射或者靠近窗户使用，则可以选择光学全贴合，23.8寸已经属于较大面积，全贴合对工艺要求较高，成本和返修难度也高于10.1寸、15.6寸，因此没有必要所有工业项目都做全贴合。
对于普通室内设备：LCD＋PCAP＋框贴＋AG盖板通常已经是一套性价比较高的方案。
不同应用怎么选23.8寸屏？
工业HMI和工控一体机可以优先选择300～500nit、FHD、LVDS、广视角版本。
例如天马P2380FHF1MB00的350nit、-20～70℃和工业定位，更符合这类设备需求，普通商显或室内信息终端可以考虑京东方DV238FHM-P20这类300nit FHD产品。
如果设备安装在比较明亮的车间、大厅或窗边，可以提高到500～600nit，例如友达G238HAN01.3这类高一些亮度的型号，真正户外使用则不建议只因为“600nit比较亮”就直接采用，还应寻找1000nit以上高亮、宽温以及明确满足户外环境要求的产品。
一套23.8寸工业触摸方案怎么配最省事？
如果现在要做一套普通室内工控一体机，我会优先考虑：23.8寸1920×1080广视角LCD＋双通道LVDS＋匹配Panel程序的HDMI/DP驱动板＋定制LVDS屏线＋PCAP电容触摸＋USB触控＋3～4mm AG钢化盖板＋框贴这套方案对于Windows工控机、设备HMI、自助终端都比较成熟。
如果使用工业主板原生LVDS，则可以取消独立驱动板，直接由主板驱动LCD。
如果设备对画面通透性、外观和反射控制要求更高，再把框贴升级成全贴合即可。
23.8寸LCD液晶屏适合工控一体机、工业监控、自助终端、医疗设备、机器视觉、数字标牌和大型触摸HMI等场景，真正做项目时，建议不要把LCD、屏线、驱动板和触摸屏拆开分别采购，而是按一套系统来确认：先定LCD完整型号 → 确认LVDS/eDP → 配对应屏线 → 确认驱动板Panel程序 → 确认背光驱动 → 最后配PCAP触摸和盖板。
尤其要记住两点：30针LVDS不代表屏线通用，1920×1080也不代表所有驱动板都能直接驱动；触摸USB和LCD的LVDS/eDP则完全是两套独立信号。
把这几个关系在设计阶段一次确认清楚，23.8寸项目后面无论打样、量产还是售后换屏，都会省很多麻烦。
