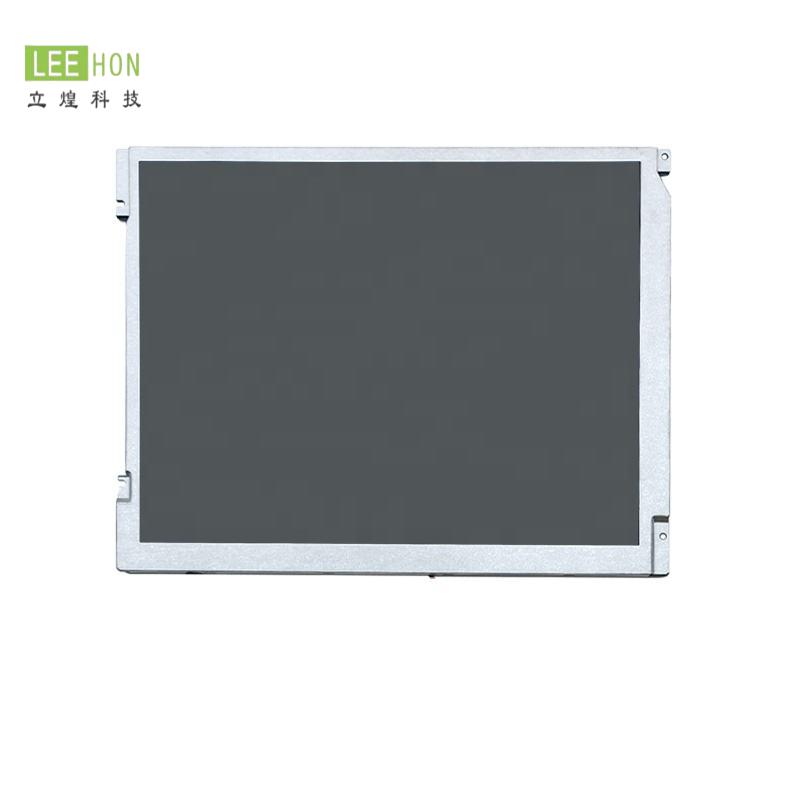

服务热线： 为什么M121GNX2 R1不能只按“12.1寸XGA”找替代屏？M121GNX2 R1是龙腾IVO的一款12.1寸TFT-LCD，原生分辨率1024×768，4:3比例，有效显示区域245.76×184.32mm，采用LVDS接口。公开规格资料给出的典型亮度为350cd/m²、典型对比度800:1，逻辑电压为3.3V，工作温度为-20℃至70℃。
看起来这些参数并不复杂，但实际做维修替换时，经常出现： 尺寸一样，装不进去；20pin LVDS一样，线不能直接插；屏能亮，却颜色不对；图像正常，背光不亮；样机正常，批量更换后出现闪屏。
原因是“12.1寸+1024×768+LVDS”只完成了第一层筛选，M121GNX2 R1真正需要同时核对的是： 结构边界 + LCD电气边界 + 背光边界 + 时序边界。
一、先做结构核对：不要只记录279×209mm

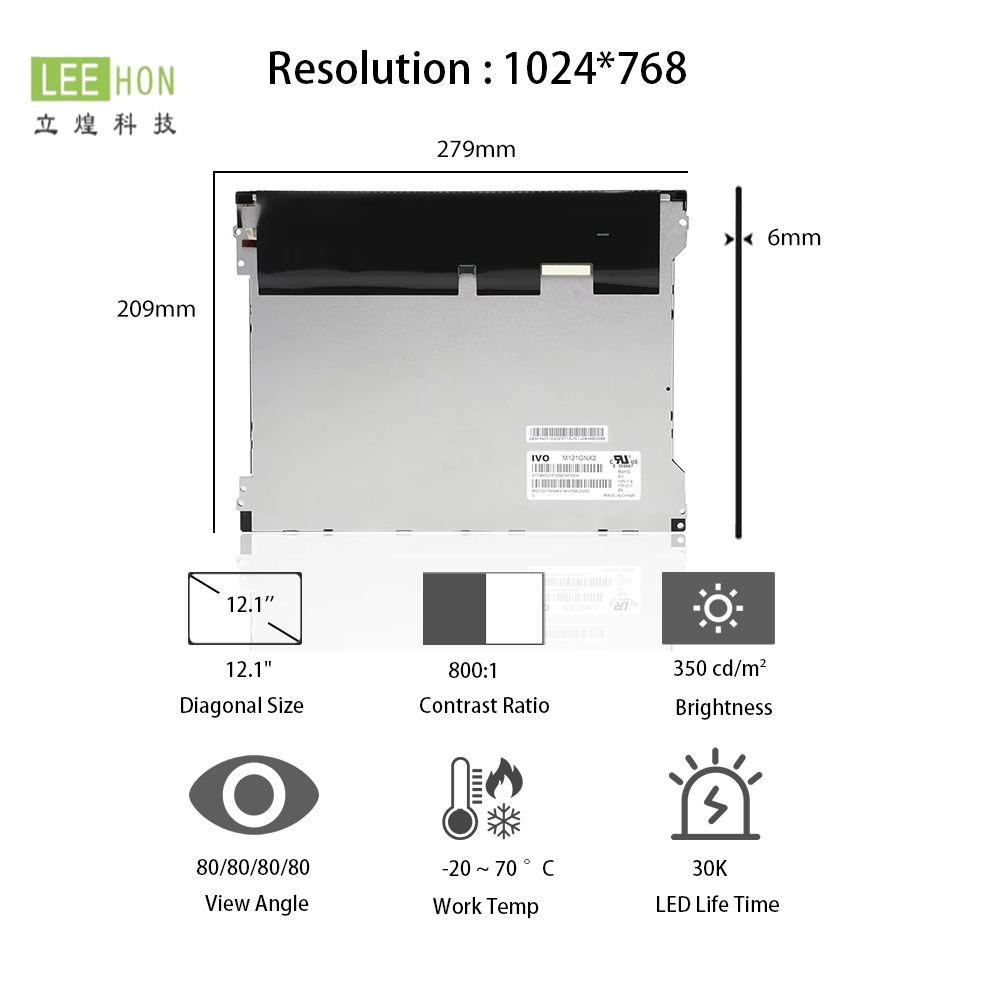

M121GNX2 R1的AA有效显示区为： 245.76×184.32mm， 公开规格摘要记录的模组外形为约279×209×9mm。但这里有一个很容易被忽略的问题。同一版早期规格资料的Dimension Specifications又给出了：
• 主体宽度典型276mm；
• 高度典型209mm；
• 不含PCBA厚度典型约6mm；
• 最大重量约545g。
机械图则进一步画出了面板边框、安装耳和安装孔的位置，这说明实际结构核对时，不能只从网站复制一个： 279×209×9mm 然后认为任何同尺寸屏都可以装。更稳妥的方法是拆成下面5项。
| 结构参数 | 必须核对什么 |
| AA区 | 245.76×184.32mm |
| 整体轮廓 | 是否包含安装耳、突出结构 |
| 模组主体 | 实际金属框尺寸 |
| 安装孔 | 孔径、孔距、耳位方向 |
| 厚度 | LCD主体、PCB及接口突出量 |
尤其是机床、医疗仪器和旧工控机，LCD通常被固定在金属支架上。候选屏即使显示区域完全相同，如果安装耳缩短20mm，原来的4颗螺丝就可能全部对不上。
结构图优先级高于“参数列表”
M121GNX2 R1这类旧工业屏，在不同资料页面上可能看到276mm和279mm两种宽度数字。这种情况下不要简单判断哪个数字“写错了”。
应直接看Mechanical Drawing，确认： 哪个是主体边框尺寸，哪个包含安装耳或外围结构，原设备真正卡的是哪一个尺寸。 这也是替换老工业屏时经常被忽略的一步。
二、第二步看AA区：决定原触摸屏和前框还能不能用
M121GNX2 R1为1024×768，AA区域245.76×184.32mm，如果原设备前面已经安装：
• 4线电阻触摸；
• 5线电阻触摸；
• 电容触摸；
• 保护玻璃；
• 黑色丝印盖板；
候选屏最好继续保持接近的AA区域，例如候选LCD外形比原屏小，但AA仍然是245.76×184.32mm，那么可以通过增加金属转接支架解决结构问题，原来的触摸玻璃仍有机会继续使用。
如果AA区也发生明显变化，则可能出现：
• 黑边遮住图像；
• 触摸有效区与显示错位；
• 前框露出LCD内部边缘；
• 原触摸屏不能继续使用。
因此12.1寸替代并不是只量“屏幕外框”，还要量显示窗口。
三、电气第一条红线：M121GNX2 R1是3.3V，不是5V LVDS屏
M121GNX2 R1的LCD逻辑电源： 最低3.0V，典型3.3V，最高3.6V。 规格资料还给出了最大约250mA的VDD电流参考以及最大3A的上电浪涌电流条件。因此替代屏如果采用5V逻辑供电，就不能直接使用原来的3.3V电源。
反过来，如果原驱动板输出5V，而候选屏只允许3.3V，直接连接还存在损坏LCD的风险。所以维修现场应该先测： 原主板20pin LCD接口的VDD到底是多少。 不要因为“12.1寸LVDS通常是3.3V”就省略测量。
四、20pin LVDS真正要逐脚核对
M121GNX2 R1使用20pin接口，规格书标注为1.25mm Pitch方向连接器，并推荐STM MSB240420HE。
其关键Pin定义为：
| Pin | M121GNX2 R1 |
| 1 | VDD 3.3V |
| 2 | VDD 3.3V |
| 3 | GND |
| 4 | REV |
| 5月6日 | LVDS Data 1 -/+ |
| 7 | GND |
| 8月9日 | LVDS Data 2 -/+ |
| 10 | GND |
| 11月12日 | LVDS Data 3 -/+ |
| 13 | GND |
| 14/15 | LVDS Clock -/+ |
| 16 | GND |
| 17/18 | LVDS Data 4 -/+ |
| 19 | SEL68 |
| 20 | BIST/Internal |
这张表非常重要，因为市场上的12.1寸20pin LVDS并没有统一Pin Definition。有些屏： Pin1、2就是3.3V。 但也存在其他品牌把电源放到接口另一端的设计。
因此判断M121GNX2 R1能否换另一块20pin LVDS屏，必须进行： Pin 1对Pin 1、Pin 2对Pin 2……一直核到Pin 20。 不能只核“LVDS、20pin”。
五、Pin19的SEL68，决定6bit还是8bit
M121GNX2 R1支持6bit和8bit LVDS输入。
其中Pin19为SEL68：
• High：8bit；
• Low或NC：6bit。
Pin17、18对应第四组LVDS数据，在8bit模式下用于传输R6/R7、G6/G7、B6/B7高位色彩数据，如果候选屏的6/8bit选择逻辑与M121GNX2 R1不同，很可能出现一个很典型的问题： 屏能正常显示，但颜色和灰阶不对。
例如：
• 渐变出现色阶；
• 图片颜色失真；
• 工控软件按钮颜色与原屏不同。
这时候首先检查SEL68，而不是认为LCD品质有问题。
六、Pin4 REV也属于替代边界
M121GNX2 R1的Pin4用于Reverse Scan选择。规格资料给出了高、低电平范围，并通过REV控制扫描方向。
所以候选屏如果：
• 没有REV；
• REV放在其他Pin；
• 高低逻辑定义相反；
直接沿用原屏线，就可能出现显示方向异常，实际替代时可以把Pin4与Pin19单独标成两个“控制脚”： Pin4：看扫描方向。Pin19：看6/8bit。 很多所谓“20pin LVDS兼容屏”的差异，恰恰就在这两个脚位。
七、背光不要和LCD的3.3V供电混为一谈
M121GNX2 R1采用LED背光，并带独立5pin背光接口，规格资料给出的LED背光电压为： 10.8～12.6V，典型12V。 典型背光输入电流约240mA，背光功耗最大参考约6.1W。
5pin接口定义为：
| Pin | 功能 |
| 1 | VCC 12V |
| 2 | GND |
| 3 | Backlight On/Off |
| 4 | PWM Dimming |
| 5 | NC |
其中Pin3在该版规格中注明： 5V = ON，0V = OFF， 这一点替换时很值得注意。有些新屏的背光EN高电平只需要1.8V或3.3V逻辑，如果原板按照5V控制，就必须确认候选屏EN脚的允许电压范围。
反过来也一样。所以背光替换不能只问：
“是不是12V背光？”
还应继续问： 12V在第几脚？EN接受几伏？PWM在哪一脚？
八、为什么“同为5pin背光”也不能直接插？
5pin背光接口并没有行业统一针序。
M121GNX2 R1的顺序是： 12V → GND → EN → PWM → NC。
而有些12.1寸工业LCD可能采用： NC → PWM → EN → GND → 12V。
两种插头看起来非常相似，如果把后者直接插到M121GNX2 R1原背光线上，原本Pin1的12V可能被送到了NC甚至控制信号位置，因此，5pin背光线也应该像20pin LVDS一样逐脚核对。
九、1024×768一致以后，还要看LVDS时序边界
M121GNX2 R1的接口时序范围并不是只有一个固定数字。
规格资料给出了：
• LVDS Clock：50～80MHz；
• 典型65MHz；
• H Active：1024；
• V Active：768；
• Frame Rate：55～65Hz；
• 典型60Hz。
因此寻找替代屏时，1024×768只是保证Active Pixel相同。
还应该比较：
• Pixel/LVDS Clock；
• Horizontal Total；
• Vertical Total；
• DE/Sync模式；
• Frame Rate。
对于普通PC驱动板，时序适配能力一般比较强。
但如果设备是：
• 老数控机床；
• 专用工控主板；
• 医疗仪器；
• PLC操作终端；
• 定制FPGA设备；
主板屏参可能被写死，候选屏时序偏差较大，可能出现： 闪屏、跳屏、偶发黑屏甚至完全无法锁定。
十、电气边界不要只比较“典型值”
工业LCD替代时，一个比较专业但容易被忽略的方法是： 比较Min/Typ/Max，而不是只比较Typ。
例如M121GNX2 R1：LCD VDD不是简单“3.3V”，而是： 3.0～3.6V。
背光也不是简单“12V”，而是： 10.8～12.6V。 如果候选屏要求11.4～12.6V，而老设备实际背光电源只有10.9V，那么虽然两块屏规格表都写“12V”，冷启动时仍可能不稳定。所以所谓“电气边界核对”，真正要比较的是：
原主板实际输出范围 ⊆ 候选屏允许输入范围。 这样判断才比“都是3.3V/12V”更可靠。
十一、M121GNX2 R1一次核对表
如果项目正在找替代屏，可以直接按照下面这张表处理。
| 项目 | M121GNX2 R1基准 | 替代判断 |
| 尺寸 | 12.1寸 | 仅初筛 |
| 分辨率 | 1024×768 | 建议保持一致 |
| AA区 | 245.76×184.32mm | 原触摸/前框项目重点 |
| 外形 | 约279×209mm方向 | 必须看机械图 |
| 安装孔/耳 | 参考原Drawing | 必须实物核对 |
| LCD接口 | 单路LVDS方向 | 必须一致或转换 |
| 信号接口 | 20pin | 不能只看针数 |
| VDD | 3.0～3.6V，典型3.3V | 硬性电气边界 |
| REV | Pin4 | 核对扫描逻辑 |
| SEL68 | Pin19 | 核对6/8bit |
| 背光 | LED | 不要与CCFL混用 |
| BL电压 | 10.8～12.6V | 核对板端实测 |
| BL接口 | 5pin | 逐脚核线 |
| EN | Pin3 | 核对有效电平 |
| PWM | Pin4 | 核对频率/电平 |
| LVDS Clock | 50～80MHz | 驱动板时序验证 |
| 帧率 | 55～65Hz | 典型60Hz |
| 工作温度 | -20～70℃ | 根据设备环境选择 |
相关原屏数据来自M121GNX2 R1规格资料。
十二、替代屏可以分成三个等级，不要简单写“通用”
A级：结构、电气基本相同
满足： 1024×768 + 相同AA + 相同外形方向 + 20pin LVDS Pin兼容 + 3.3V + 12V 5pin背光兼容， 这类可以作为优先样机验证对象。
B级：画面电气兼容，但结构不同
例如： 1024×768 + 3.3V LVDS兼容， 但候选屏只有260.5×203mm。这时驱动板可能可以保留，但需要：
• 重做固定支架；
• 重做20pin线；
• 调整背光线；
• 检查原触摸玻璃。
属于典型工程替代。
C级：分辨率相同，但供电/接口不同
例如候选屏：
• 5V LVDS；
• 30pin LVDS；
• eDP；
• 不同背光电压。
此类已经不是简单换屏，而是显示驱动方案改造。
十三、资料版本也要锁定，避免“同型号不同规格书”
屏库目前记录M121GNX2 R1存在多个历史规格版本，并列出了2013、2014以及2016年的资料记录；当前页面将2016-08-08版本列为较新的规格来源，本文涉及的Pin、机械和背光细节主要依据可公开查看的2013年Rev.01规格资料。
因此批量项目不要只说： “M121GNX2 R1都一样。” 最好同时确认：
• 屏幕标签；
• Revision；
• 供应批次；
• 对应规格书版本。
尤其当结构图和摘要尺寸存在不同标注方式时，应以 实际采购批次对应的原厂机械图 进行最后封样。
杭州立煌科技可协助M121GNX2 R1结构和电气核对
M121GNX2 R1这类12.1寸XGA工业液晶屏替代，真正影响项目进度的通常不是能不能找到另一块1024×768屏，而是老设备的金属支架、20pin LVDS屏线和5pin背光线能不能继续使用。杭州立煌科技可根据原屏标签、结构图、驱动板、20pin屏线及5pin背光接口，协助筛选龙腾、友达、天马、群创、京东方等12.1寸XGA方案，并判断属于原线样机验证、重新制线还是需要增加结构转接件。
M121GNX2 R1的主要特征可以概括为： 12.1寸、1024×768、245.76×184.32mm AA区、单路20pin LVDS、3.3V逻辑、6/8bit可选、独立12V 5pin LED背光、-20～70℃工作温度。 但真正做替代时，应分两条线一次核完：
结构线： AA区 → 整体轮廓 → 主体尺寸 → 安装耳/孔 → 厚度 → 接口位置。
电气线： 1024×768 → 20pin LVDS → Pin定义 → 3.3V → REV → SEL68 → 12V背光 → EN/PWM → 时序。
只要其中一项没有确认，就不适合直接定义为“可直接替代”，对M121GNX2 R1这种老工业屏而言，最有效的选型方法不是找一块参数表看起来最像的屏，而是 拿机械图和Pin表逐项对照，把所有需要改线、改支架和改驱动的地方在送样前一次暴露出来。
M121GNX2 R1液晶屏相关FAQ
1.M121GNX2 R1是什么分辨率？
原生分辨率为1024×768 XGA，12.1寸4:3显示，AA区域245.76×184.32mm。
2.M121GNX2 R1是什么接口？
采用20pin LVDS接口，LCD逻辑电压典型为3.3V。
3.20pin LVDS的12.1寸XGA屏可以直接替换吗？
不能仅凭20pin判断。需要比较3.3V电源位置、LVDS差分对、Pin4 REV、Pin19 SEL68和Pin20定义。
4.M121GNX2 R1背光是多少伏？
背光输入范围为10.8～12.6V，典型12V，使用独立5pin接口。
5.为什么有的资料写279mm宽，有的又写276mm？
公开早期资料的Product Summary记录约279mm整体外形，而Dimension Specifications列出了276mm典型主体宽度；机械图还包含安装耳等外围尺寸。因此维修替换应优先按照完整机械图和原设备实际安装基准核对，而不是只使用一行外形参数。
6.换成260.5×203mm的12.1寸XGA屏可以吗？
可以作为工程方案评估，但通常已经不是原结构直接替换。即使AA区相同，也需要重新设计支架，同时继续核对LVDS、供电和背光线序。
