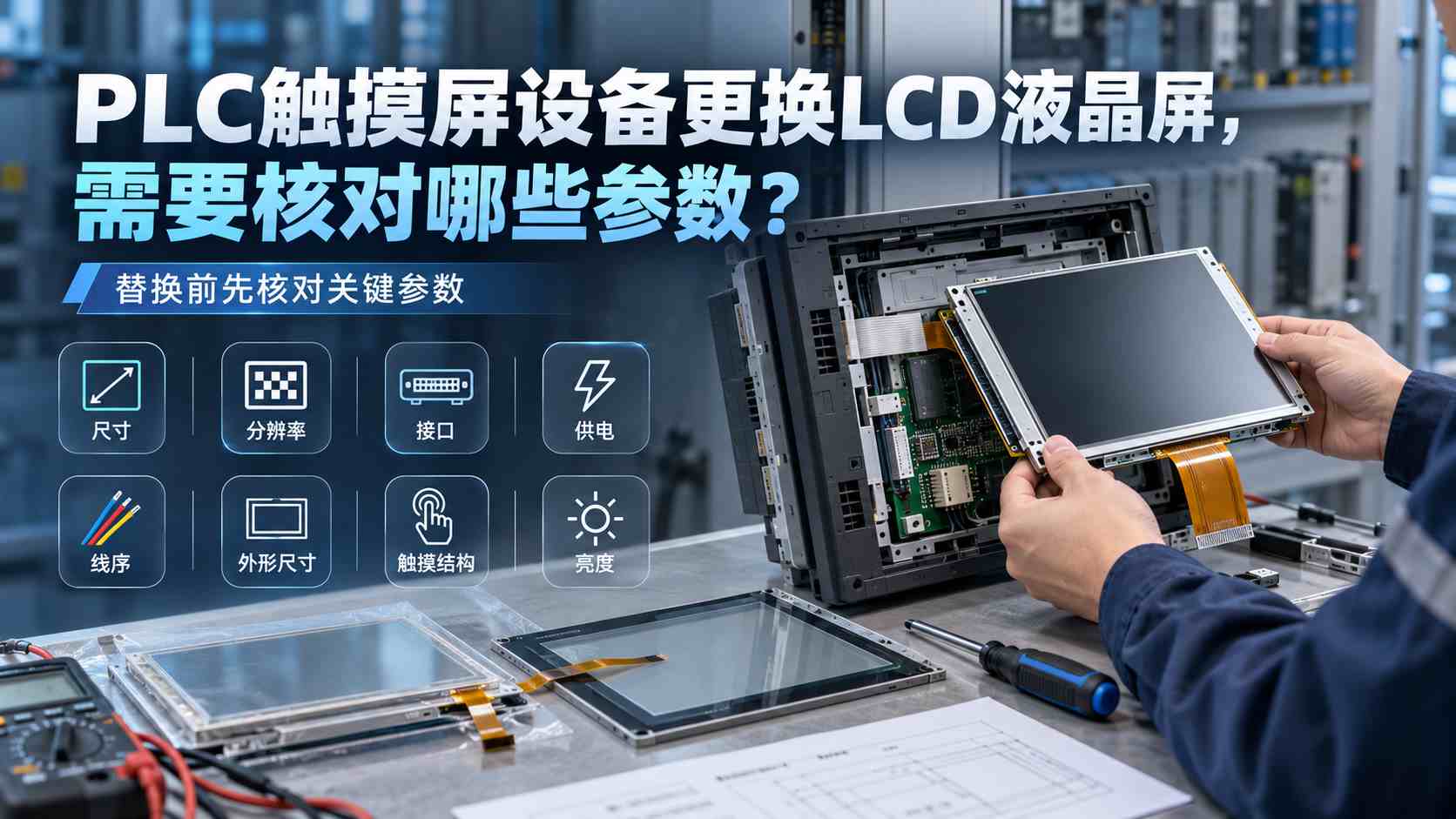

PLC触摸屏设备更换LCD液晶屏，需要核对哪些参数？

工厂自动化设备使用多年以后，PLC触摸屏出现显示模糊、亮度下降、白屏、黑屏或者液晶破裂，是比较常见的维修问题。尤其是数控设备、包装机械、注塑机、生产线控制台和各类工业HMI，设备本身仍然能够正常运行，但操作面板上的液晶屏已经老化，原装型号甚至可能早已停产。

这时候很多维修人员会想到单独更换LCD，而不是直接购买一套新的PLC触摸屏设备。这个思路通常值得优先考虑，因为更换整台人机界面可能涉及程序恢复、通信设置以及现场重新调试，而只更换兼容的液晶显示模块，有机会保留原来的控制系统和操作程序。

但实际更换时，经常会碰到一些看似奇怪的问题：新旧LCD尺寸、分辨率完全一样，接口也能插进去，新屏却无法正常显示；或者LCD已经点亮，装回设备后发现触摸位置不准、屏幕被前框遮挡，甚至背光无法调节。

PLC触摸屏更换LCD，真正需要核对的并不只是尺寸和分辨率，而是原人机界面的显示接口、供电、背光、机械结构和触摸总成能否继续兼容。如果设备原来的控制主板和程序都正常，优先寻找这些条件接近的LCD，通常比直接更换整套HMI更容易控制维修成本和后续风险。

要先判断故障到底出在LCD还是人机界面主板

工厂里通常把人机界面称为PLC触摸屏，但严格来说，PLC和HMI并不是同一个部件。PLC负责设备的控制逻辑，人机界面则通过通信读取数据、显示状态并接受操作指令。LCD只是HMI内部负责显示的一部分，前面可能还有触摸Sensor，后面则是主控板、电源和通信电路。

因此，出现黑屏并不一定意味着LCD损坏。

例如设备通电后，屏幕没有背光，但触摸操作仍然能够触发正常的设备反馈，这时候应该检查背光和显示模块；如果背光已经亮起，画面却一直呈现白色，则可能涉及LCD逻辑供电、屏线、显示信号或者面板本身；如果整台HMI无法启动，通信也已经中断，就需要进一步检查电源和主控板，而不能直接通过更换LCD解决。

还有一种情况是屏幕显示正常，但触摸完全失灵。这时LCD可能没有任何故障，真正需要维修的是触摸层、触摸控制器或者相关连接线路。

因此，维修之前应该尽量保留原设备的故障表现，确认主控系统是否正常运行，区分显示故障、背光故障和触摸故障。否则即使购买了一块完全兼容的新LCD，也可能发现设备的问题依然存在。

整机型号和LCD型号，不能当成同一个型号

PLC触摸屏设备通常会在外壳上标注整机型号，例如某品牌7英寸、10.4英寸或者12.1英寸HMI。但这个型号不一定就是内部LCD的实际型号。

同一系列的人机界面，可能因为生产年份、硬件修订或供货批次不同，采用不同版本的液晶显示模块。有些厂家还会把LCD、触摸屏和前面板作为完整显示组件管理，而不是提供独立LCD维修件。

以Rockwell Automation的PanelView产品为例，其公开产品资料能够看到独立的触摸显示模块型号，也存在背光不可单独更换的产品。这说明不同HMI在可维修结构上并不完全相同。

所以真正寻找LCD替代型号时，最好同时确认整机完整型号、硬件版本和内部LCD标签。如果设备允许按维修规范拆解，可以在做好断电、安全隔离和静电防护后查看实际面板型号；对于厂家规定不允许现场拆解的机型，则应通过原厂维修资料或者授权维修渠道确认。

特别要注意LCD型号后面的版本后缀。同一系列屏可能存在不同接口、背光、厚度或者连接器位置，不能只记录前半段型号就直接采购。

尺寸和分辨率必须匹配，但它们只是第一轮筛选

PLC触摸屏常见的LCD尺寸包括5.7、7、8.4、10.4、12.1、15英寸等，早期HMI中640×480、800×600、1024×768等分辨率十分常见。

如果一台老款10.4英寸HMI原来使用800×600液晶屏，那么维修时应优先继续寻找10.4英寸800×600的型号。即使现在1024×768产品更加容易获得，也不能因为尺寸一致就直接升级分辨率。

原因在于，很多老式HMI使用固定显示时序，设备程序和主板也是围绕原来的分辨率设计。新LCD如果需要不同的Pixel Clock或者Timing，主板未必能够直接输出。即使能够正常显示，画面布局和触摸坐标也可能需要重新验证。

同样需要关注显示比例。10.4英寸800×600与1024×768都属于4:3，但实际模组结构仍然可能不同；如果从传统4:3改成16:9，问题就更加明显，可能涉及整套前面板结构和软件界面的重新设计。

因此，老设备维修的基本思路应该是保持原来的显示尺寸、分辨率和比例，尽可能不改变已经稳定运行多年的软件环境。

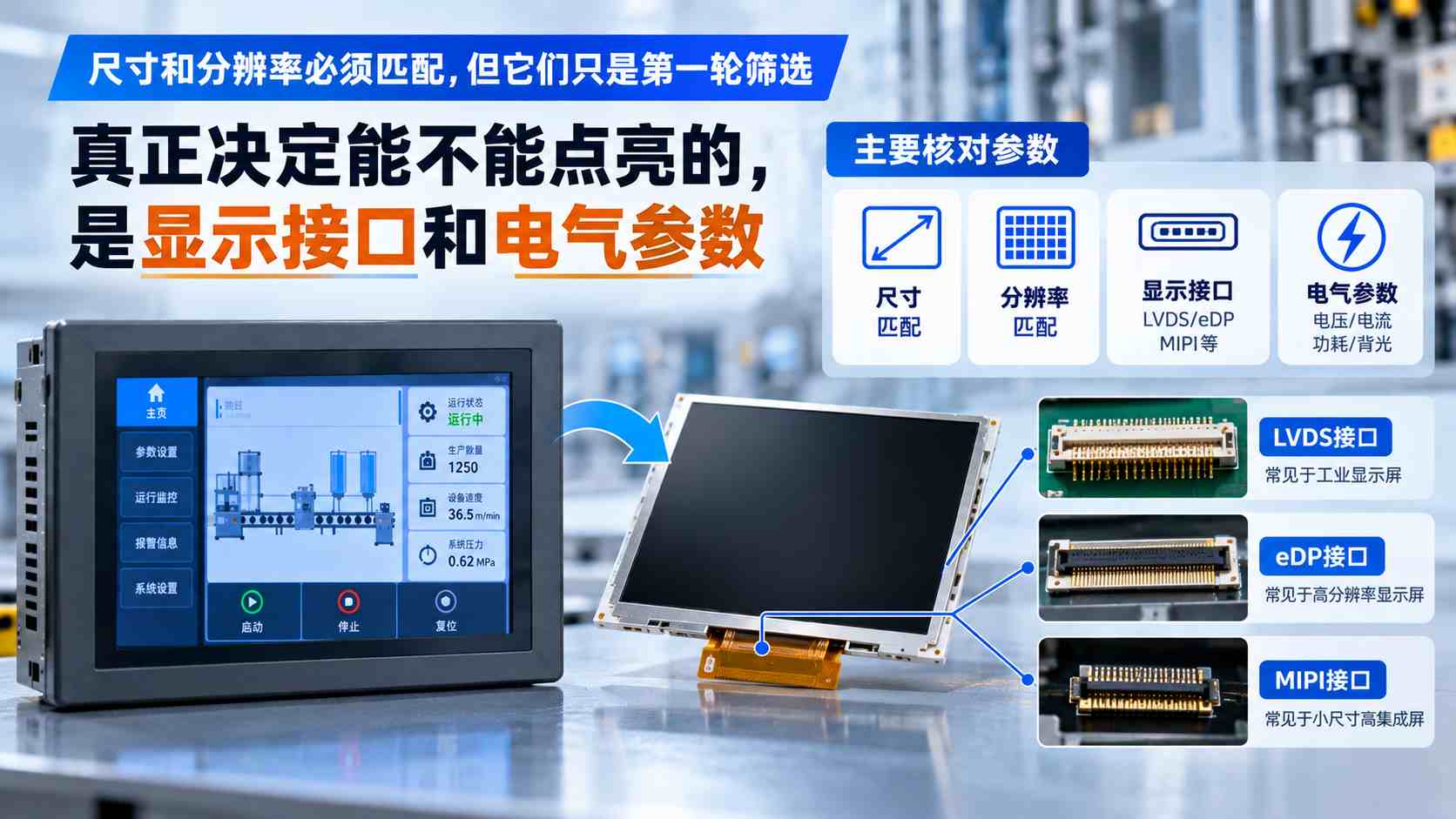

真正决定能不能点亮的，是显示接口和电气参数

当尺寸和分辨率一致以后，下一步就要进入LCD替代中最关键的部分。

早期PLC触摸屏可能使用TTL/RGB等并行显示接口，部分设备采用LVDS，较新的嵌入式HMI还可能使用其他显示接口。不同接口之间不能简单通过更换排线直接通用。

即使两块屏都是LVDS，也仍然需要核对单通道还是双通道、6bit还是8bit、LVDS数据映射方式和实际Pin定义。

这里特别容易出现一个误区：原屏和新屏都是20Pin或者30Pin，便认为接口可以直接连接。

实际上，连接器针数只能说明物理触点数量一致，并不能说明每个针脚的功能相同。有些针脚负责Panel逻辑供电，有些负责地线，还有些负责LVDS数据、时钟和控制信号。如果电源脚位置不同，盲目沿用原屏线不仅可能无法显示，还存在损坏LCD或主板的风险。

供电电压同样不能忽略。工业LCD常见3.3V和5V逻辑供电，但HMI整机可能由24V直流电源供电，二者不是一个概念。24V经过内部电源转换后，才为主控、LCD和背光等部分供电。

因此，不能因为PLC触摸屏整机使用24V，就认为内部LCD也应该使用24V。

研华的工业LCD安装资料明确要求在连接LCD之前，根据面板规格书确认3.3V或5V供电，并设置相应的面板参数。这正说明液晶屏的连接并不存在仅凭接口外形就能保证兼容的规则。

对于PLC触摸屏维修，真正需要完成的是把原屏和候选屏的Pin Assignment逐针比较，确认逻辑供电、显示信号、数据格式和时序符合原主板的输出能力。

背光方式不同，是老款PLC触摸屏替代常见问题

PLC触摸屏设备通常需要长时间运行，因此LCD背光老化比较常见。有些老设备原来使用CCFL背光，现在能够找到的新LCD基本采用LED背光。

这时候即使新旧LCD的分辨率和显示接口兼容，也可能无法直接沿用原背光电路。

CCFL通常需要高压逆变器，而LED背光需要对应的恒流驱动或者集成在LCD内部的LED Driver。原来的CCFL高压板不能直接连接新的LED背光。

如果原屏已经改成LED，也不意味着背光完全通用。不同型号还可能采用不同的输入电压、电流和使能方式，部分产品支持PWM调光，另一些则使用不同的亮度控制信号。

例如一台原来使用300nit LCD的HMI，现在希望换成500nit工业屏。亮度提高本身通常不是显示兼容的障碍，但新的背光功耗和驱动要求可能发生变化。如果原设备电源余量有限，就需要确认是否能够稳定带动新背光。

因此，替代方案有时可以保留原主板的视频输出，只调整背光驱动和相关线材。这种处理比直接更换整台HMI更容易控制改造范围，但必须经过正确的电气匹配。

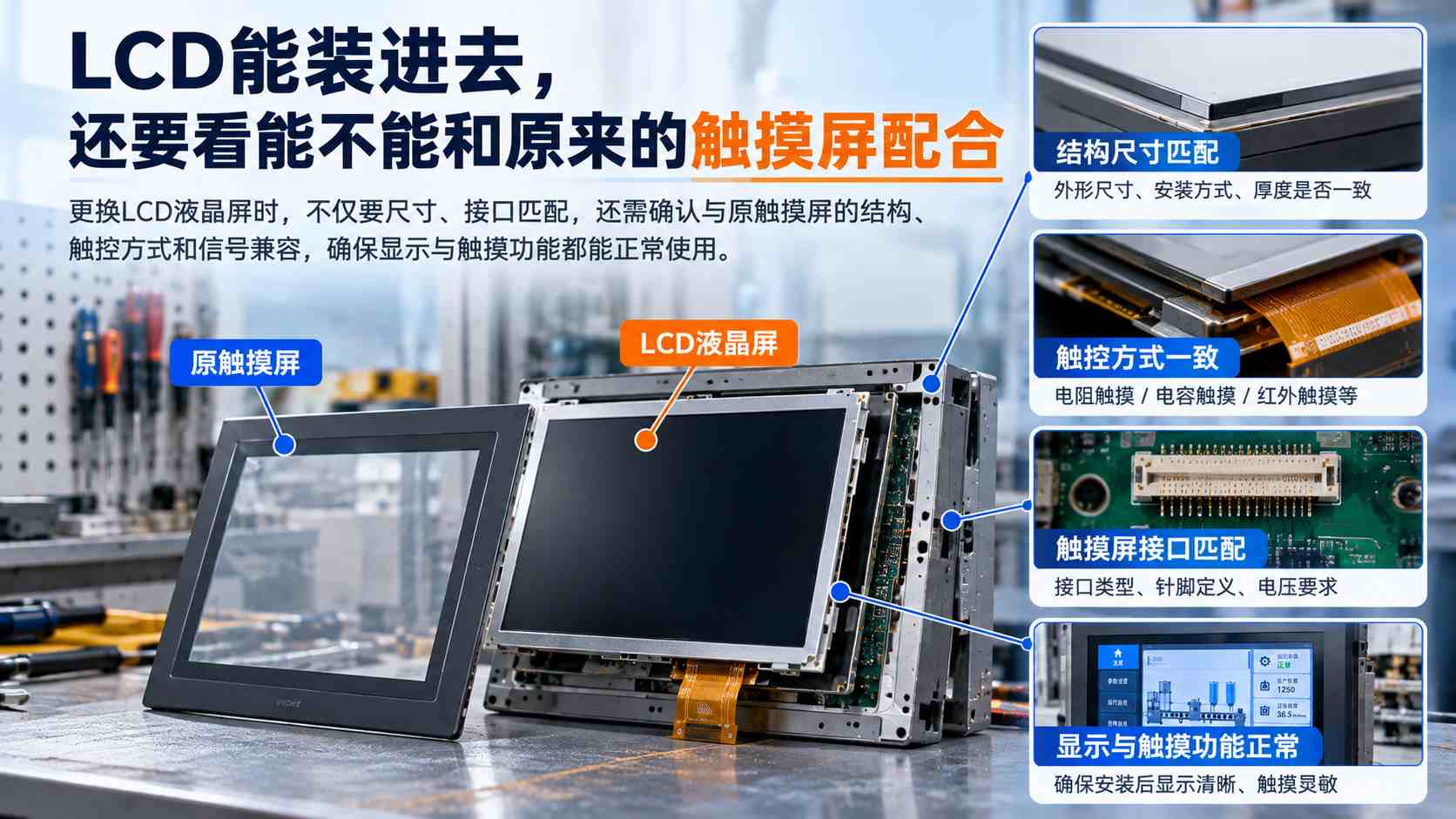

LCD能装进去，还要看能不能和原来的触摸屏配合

PLC触摸屏与普通裸LCD最大的区别，就是前面还存在一套触摸结构。

早期HMI大量采用四线或五线电阻触摸，部分新型设备则采用PCAP电容触摸。如果只是LCD损坏，原来的触摸屏仍然正常，那么理想方案当然是保留原触摸，只更换内部LCD。

但这要求新LCD与原来的触摸组件在结构上足够接近。

首先需要比较LCD的有效显示区域，也就是Active Area。两块屏虽然都叫10.4英寸，但有效区域相对模组外框的位置可能存在差异。如果新LCD安装以后显示区域偏移，原触摸屏边缘的黑色遮蔽区可能挡住部分画面。

其次是模组厚度、固定孔位置和连接器方向。原HMI内部空间通常比较紧凑，尤其是前面板带有压条、密封圈和触摸FPC的结构。如果新LCD稍厚，可能挤压原触摸；如果连接器位置变化，原屏线也可能无法继续使用。

如果原来采用全贴合，LCD和触摸已形成一体化模组，维修难度会进一步提高。此时不一定适合简单拆掉旧LCD，而应评估重新贴合或整体更换显示总成的风险和成本。

如果触摸屏也需要一起更换，则还要确认是四线电阻、五线电阻还是PCAP。不同触摸结构通常不能仅靠更换FPC直接通用，触摸控制器、USB或串口等通信方式，以及软件驱动和坐标校准都可能需要重新匹配。

对于老式PLC触摸屏设备，特别要避免为了升级显示效果，顺便把原电阻触摸改成电容触摸。除非已经确认主板接口和软件支持，否则这种改变很容易把单纯维修变成整套人机界面改造。

实际更换LCD时，建议把这些参数集中核对

如果已经拿到原屏型号和候选替代型号，可以把主要参数整理成一张对照表：

这些内容看起来较多，但在实际维修中并不意味着每一项都需要修改。它们的价值恰恰是帮助判断哪些部分可以保持原样，以及哪些差异需要提前处理，对于原型号已停产的项目，杭州立煌科技可以结合原LCD完整标签、接口规格、背光方式和设备结构，从友达、京东方、京瓷及其他工业显示产品线中筛选候选方案。提供原屏型号、实物照片和设备安装要求，通常比单纯提供“10.4寸PLC触摸屏”更有助于确定替代方向。项目咨询可联系19157671329（微信同号）。

换好LCD以后，不能只看开机有没有画面

不少设备维修完成后，看到HMI已经显示开机画面，就认为替代成功。但对于PLC触摸屏来说，开机正常只是初步结果。

真正应该检查的，是进入设备原来的控制程序以后，页面是否完整显示，文字和报警信息是否正常，触摸坐标是否准确，屏幕边缘的按钮能否正确触发，以及背光能不能正常调节。

如果是生产线控制设备，还应该检查设备状态切换、报警页面和实际运行界面，确认没有画面闪烁、异常重启或者触摸误操作。对于原本存在较高振动、温度变化或者电磁干扰的设备，还应根据实际情况进行相应验证。

需要特别注意，测试涉及设备启动、运动部件或危险输出时，应由具备相应资质的人员按照安全规程操作，避免把触摸测试直接变成未经控制的设备动作。

如果只是更换完全兼容的LCD，并且HMI主板、固件和触摸系统都保持不变，一般不需要因此修改PLC控制程序。但如果更换的是整台HMI，或者同步改变了显示分辨率、触摸控制器和软件平台，就可能涉及HMI工程文件、驱动、通信参数和程序恢复，不能继续按照单纯换屏处理。

对于批量维修项目，最好在样机验证后把新LCD、屏线、背光及必要的安装附件固定成一套替代方案，后续维修便不需要每次重新匹配。

PLC触摸屏更换LCD，核心是尽量保留原有控制系统

PLC触摸屏设备更换LCD，真正需要解决的是恢复显示功能，而不是借维修机会把原来的整套系统重新设计一遍。

如果原人机界面的主板、触摸和控制程序都运行正常，那么维修的重点就应该放在LCD本身。优先寻找尺寸、分辨率、接口、供电和结构兼容的型号，尽量保留原屏线和触摸；如果仅有背光或者Pin定义存在差异，再考虑经过验证的局部适配。

只有原来的显示接口、分辨率或者结构已经没有合适替代方案时，才需要进一步讨论驱动板、显示总成甚至整套HMI改造。

因此，PLC触摸屏维修不能只凭“尺寸一样、分辨率一样”就直接购买LCD。真正决定一块新屏能否替换原屏的，是它能不能接收原主板的显示信号、使用正确的供电和背光，并且在原触摸及机壳结构中正常安装。

对于运行多年的工业自动化设备来说，一块合适的LCD替代屏，最大的价值不一定是亮度更高、分辨率更新，而是能够让原来的控制程序、通信连接和操作习惯继续保持稳定。

能够少改主板、少动程序、少改变结构，同时保证显示和触摸长期可靠，才是PLC触摸屏更换LCD时真正值得优先考虑的方案。
