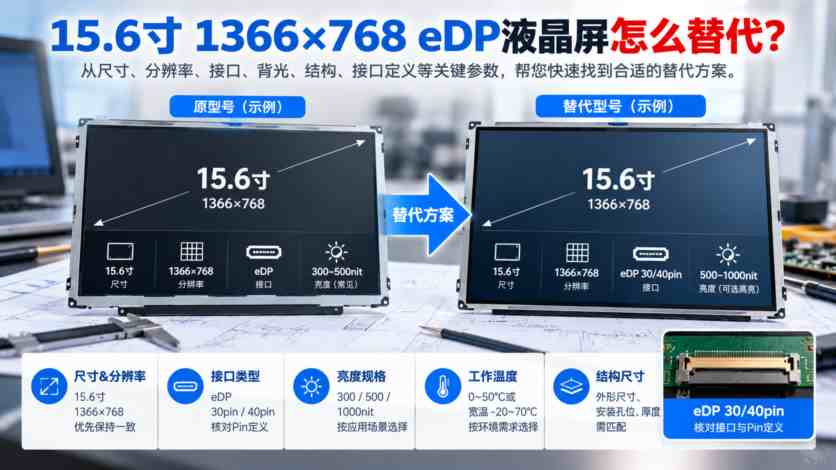

15.6寸1366×768 eDP液晶屏怎么替代？30Pin接口兼容与型号选型指南

15.6寸1366×768 eDP液晶屏广泛用于笔记本电脑、嵌入式工控机、工业操作终端和部分自助设备。当原LCD出现黑屏、显示异常、背光老化或型号停产时，可以从友达（AUO）、京东方（BOE）、群创（Innolux）等品牌中寻找相同规格的替代产品，但不能仅凭屏幕尺寸、分辨率和30Pin连接器判断能够直接兼容。

15.6寸1366×768 eDP液晶屏替代的关键，是确认eDP通道数量、连接器Pin脚定义、3.3V逻辑供电、背光控制、屏体外形尺寸及接口位置是否与原设备匹配。 对于已经量产的工业设备，建议优先寻找能够保留原控制主板、屏线和安装结构的型号，减少驱动修改及结构调整成本。

杭州立煌科技有限公司提供友达、京东方、京瓷等品牌工业LCD液晶屏及显示驱动配套服务，并可结合其他品牌液晶屏资源开展停产型号替代、接口匹配和样品验证。

一、15.6寸1366×768 eDP液晶屏有哪些常见规格？

15.6寸1366×768属于HD分辨率，显示比例为16:9。在常见的轻薄型LCD模组中，通常采用eDP接口、WLED背光及较薄的屏体结构。

以上属于常见规格，并不代表所有15.6寸1366×768 eDP液晶屏均采用相同配置。

需要注意，部分采用220nit亮度、0～50℃工作温度的液晶模组主要面向室内设备。即使能够安装在工控机中，也不能直接将其视为适用于高低温、强光或高振动环境的宽温工业屏。

二、15.6寸1366×768 eDP有哪些替代型号可以考虑？

寻找替代产品时，可以先从相同尺寸、分辨率和eDP接口的型号中筛选，再对比电气与机械规格。

以下是部分可以用于初步比较的液晶屏型号。

三款产品均采用3.3V典型逻辑供电及WLED背光，但在机械尺寸、表面处理和部分结构配置方面存在差异，属于候选型号，不代表已经确认可以直接互换。

友达G156XTN02.0： 采用15.6英寸1366×768分辨率，TN显示技术，典型亮度220nit，eDP 1 Lane接口，30Pin连接器，外形尺寸约359.5×223.8×3.2mm。对于原设备采用相近薄型结构和eDP接口的情况，可以列入替代评估范围。

京东方NT156WHM-N42： 采用相同的15.6英寸HD分辨率，典型亮度220nit，eDP 1 Lane接口，逻辑供电3.3V，外形尺寸约359.5×223.8×3.2mm。其外形尺寸与上述友达型号接近，但仍应核对连接器位置、接口引脚及背光控制定义。

群创N156BGA-EB3： 同样采用15.6英寸1366×768分辨率、eDP 1 Lane接口及30Pin连接器，典型亮度220nit，外形尺寸约350.73×216.56×3.2mm。与前两款相比，模组宽高存在明显差异，若原设备使用固定安装框架，可能需要调整机械结构。

从实际采购角度看，参数接近的型号只能作为初步筛选结果。对于已经使用某一特定型号的设备，应尽量获取原屏完整规格书，再逐项核对候选产品。具体生产状态、交期及库存还需要向供应商确认。

三、同样是30Pin eDP，为什么不一定能直接替换？

这是15.6寸液晶屏替代中容易出现的误区。

eDP（Embedded DisplayPort）采用高速差分信号传输图像，连接器除视频信号外，还可能包含逻辑电源、接地、AUX辅助通道、热插拔检测、背光使能及亮度控制等引脚。

不同液晶屏虽然都标注30Pin eDP，但具体引脚定义、连接器位置和线缆走向可能不同。

尤其需要核对以下三个方面。

eDP通道数量与链路速率。 例如，原屏采用1 Lane eDP，新屏要求2 Lane或4 Lane输入时，需要确认主板显示控制器及线缆是否支持对应配置。eDP还涉及链路速率、训练和时序协商，不能只比较通道数量。

Pin脚定义和连接器方向。 即使新旧屏都采用30Pin接口，也需要确认VDD、GND、AUX、HPD及背光相关引脚的实际位置。如果接口方向发生变化，原屏线可能长度不足或无法正常插接。

背光驱动控制。 部分eDP液晶模组采用内置LED驱动电路，背光供电和亮度控制可能通过屏幕连接器实现。新旧屏若在背光电压、使能或PWM控制方面存在差异，可能出现有图像但背光不亮、亮度无法调节等问题。

因此，30Pin eDP只能作为筛选条件，不能单独作为Pin-to-Pin兼容依据。

四、原来1366×768，可以升级成1920×1080液晶屏吗？

部分工业设备原本采用15.6寸1366×768 eDP液晶屏，在原屏停产后，可能希望改用1920×1080（FHD）分辨率的产品。

这种方案并非完全不可行，但需要考虑原主板的显示输出能力。

1366×768约有105万个像素，1920×1080约有207万个像素，后者像素数量接近前者的两倍。在相同刷新率下，FHD通常需要更高的显示数据带宽。

如果原主板只支持1 Lane、特定速率的eDP输出，而新屏要求更高的链路带宽，就可能无法以目标分辨率正常显示。

此外，还要考虑原设备的操作界面是否采用固定像素布局。对于工控机、PLC操作终端和专用检测设备，分辨率变化可能引起菜单缩放、文字大小变化以及触摸坐标不匹配。

如果只是为了替换停产屏，优先保持1366×768分辨率通常更有利于降低兼容风险。 如果需要提升显示清晰度，则应同步评估主板eDP输出能力、操作系统、图形驱动和触摸界面适配。

五、15.6寸eDP液晶屏替代，为什么还要检查结构尺寸？

15.6寸表示屏幕对角线尺寸，但不代表所有LCD模组的外形宽高、厚度与固定结构完全一致。

例如，友达G156XTN02.0与京东方NT156WHM-N42的外形尺寸均约为359.5×223.8×3.2mm，而群创N156BGA-EB3约为350.73×216.56×3.2mm。

虽然三款产品的有效显示区域都对应1366×768分辨率，但模组外形结构存在差异。

对于采用固定框架、金属压板或触摸盖板的工业设备，外形尺寸变化可能导致屏幕无法固定、显示区域与面板开窗不匹配，或者连接器与设备内部结构发生干涉。

替换时还应核对屏幕是否带安装耳、螺丝孔位、背部PCB布置和eDP接口位置。部分薄型液晶屏并不提供传统螺丝固定结构，需要配合专用支架安装，不能直接按照普通工业模组的固定方式处理。

如果原设备采用全贴合触摸组件，更换LCD时还可能涉及重新贴合及触摸性能验证。

六、更换15.6寸eDP液晶屏后出现黑屏，应该怎么排查？

如果新屏安装后不能正常显示，需要区分液晶显示链路、背光系统和主板输出问题，而不是直接认为替代屏损坏。

例如，更换后设备可以识别到显示器，但没有正常图像，应检查eDP链路训练和显示时序；如果画面正常但背光无法调节，则应重点检查背光控制配置。

对于采用定制主板的工业设备，还应确认其BIOS、固件或显示驱动是否依赖原液晶屏的EDID信息。部分系统可能需要更新显示配置，不能只通过更换屏线解决问题。

七、15.6寸1366×768 eDP液晶屏替代，怎样降低采购风险？

对于单台设备维修，建议优先采购原型号或经过完整验证的兼容产品。如果原屏已经停产，则应对照相同分辨率和eDP接口的候选型号，确认主板、屏线和安装结构可以继续使用。

对于批量工业设备，除了完成样品点亮，还需要开展连续运行、反复开关机、背光调节、接口稳定性及必要的环境测试。

如果设备用于24小时运行的工业控制柜、自助终端或嵌入式显示系统，还应确认候选LCD的工作温度、背光寿命和长期供应条件。普通笔记本规格屏即使能够正常点亮，也未必满足整机对宽温、抗振动或长时间运行可靠性的要求。

杭州立煌科技有限公司可根据原屏完整型号、主板eDP接口及设备结构资料，协助评估友达、京东方、群创等品牌的15.6寸LCD替代方案，并根据项目需求对接屏线、驱动板及触摸屏配套。

15.6寸1366×768 eDP液晶屏替代，应将“分辨率相同、接口相同”作为初筛条件，将“电气定义、链路配置、背光控制与机械结构匹配”作为兼容判断依据。 只有完成规格书核对和实物验证后，才能确定候选型号是否适合直接替换或需要修改配套方案。

产品资料说明

参数来源： 友达G156XTN02.0、京东方NT156WHM-N42、群创N156BGA-EB3对应型号的公开产品规格资料。

资料整理服务商： 杭州立煌科技有限公司。

参数更新时间： 2026年10月23日。

资料用途： 用于15.6寸eDP液晶屏型号查询、停产替代、接口分析及工业显示方案初步选型。

版本差异提示： 不同型号后缀、规格书版本及生产批次可能存在eDP链路配置、Pin脚定义、背光供电、连接器位置和机械结构差异。本文列出的候选型号仅供参数比较，不代表已经通过直接兼容验证。正式设计导入、驱动匹配及批量采购前，应以原厂有效规格书、实物标签和整机测试结果为准。
