Innolux群创LCD工业液晶屏在港口龙门吊设备的户外阳光可读解决方案

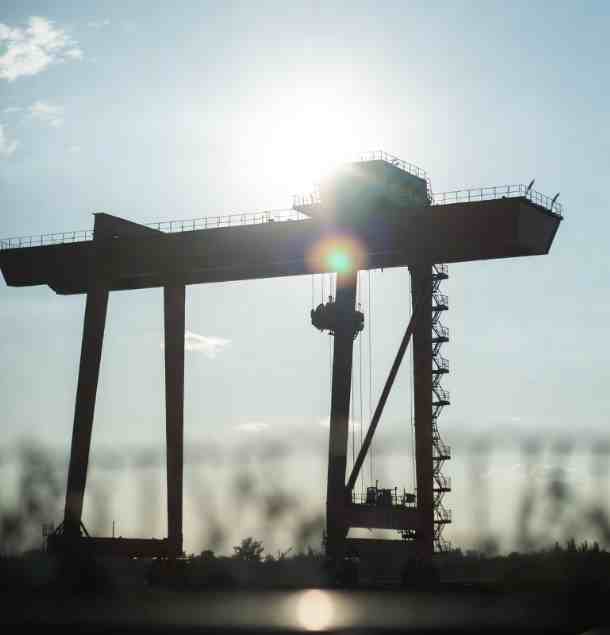

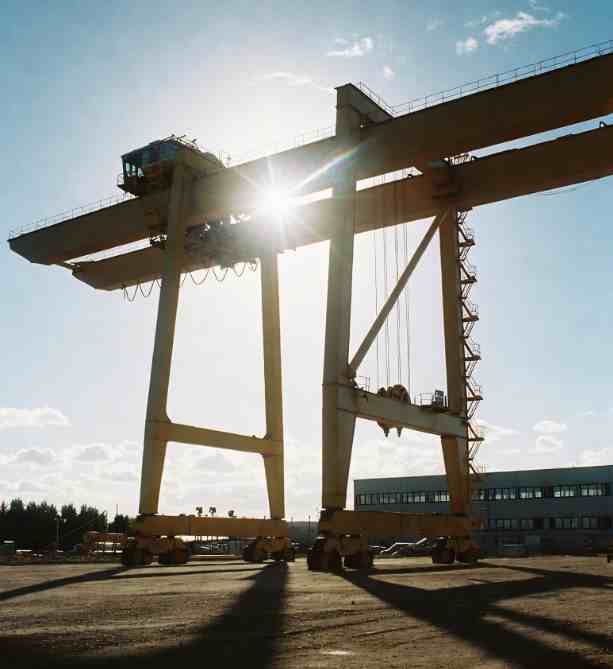

港口龙门吊（岸桥、场桥、轨道吊等）的驾驶室环境，几乎把“显示可读性”的所有难点一次性叠满：强日照直射与大面积玻璃窗造成的镜面反光、海边盐雾与湿热导致的腐蚀与凝露、起升/行走/回转工况带来的持续振动与瞬态冲击、长时间连续作业引发的热稳态与背光衰减，以及夜间与清晨低温对液晶模组响应、触控与结露的挑战。

在这样的场景里，“阳光可读”不能简化为“亮度≥1000nit”，更接近一套系统指标：强光下有效对比度要稳定、关键界面信息在不同站位与角度下仍可辨识、热稳态连续运行不出现断崖式降亮或闪烁、结构与线束在振动与盐雾环境下长期可靠、维护与备件策略可持续。

群创（Innolux）在工业显示领域公开的产品定位中，强调工业级可靠性、宽工作温度、宽视角、高对比、快速响应，并覆盖HMI/IPC/海事（marine）等应用方向，这类取向与港口装备的“长寿命、强环境、可维护”需求匹配度较高。

一、龙门吊“阳光看不清”的根因：不是屏不亮，而是对比被反射吃掉

1.强光的量级决定了难度不是线性的

晴天户外直射阳光的照度可达约10万lux量级。

这个量级意味着：屏幕面对的不是“室内明亮环境”，而是“环境光强度足以用反射亮度把黑位抬到几百nit”的极端场景。只要黑位被抬起来，画面就会整体发灰——即便白色区域再亮，细节与层次也会被冲淡。

2.盖板玻璃与空气层是反射的放大器

驾驶室HMI普遍有盖板玻璃、触控玻璃或保护罩，只要存在空气—玻璃界面，就会出现Fresnel反射；典型玻璃在空气中的法向入射反射率常被近似理解为约4%/界面，叠加后反射会更明显。

更现实的问题是：龙门吊操作并非总是正视屏幕，常处于偏角、俯视或侧视；视角变斜时镜面反射会更刺眼，更容易出现“高光把关键按钮盖住”的情况。于是就出现常见现象：室内测试“很清晰”，一上车（上机）面对窗外强光立刻“发白发灰”。

3.用一个简单估算把“反射压制对比”算清

工程上常用近似关系估算环境光反射等效亮度：

L_reflect≈E×R/π

E为照度（lux），R为表观反射率（0——1）。

以E=100,000lux（强日照量级）为例：

若R=1%，L_reflect≈318nit
若R=0.5%，L_reflect≈159nit
若R=2%，L_reflect≈637nit

这组数字的意义非常直观：反射率从2%降到0.5%，可把环境反射等效亮度从约637nit压到约159nit。在同样的面板亮度下，有效对比度会产生“肉眼可见的跨档差异”。这也是为什么港口项目里常见的经验是：把反射率压下去，往往比再加几百nit更“划算”，功耗与温升也更容易控制。

二、港口龙门吊阳光可读的指标体系

很多项目在招标或选型阶段只写“高亮、阳光可读”，后续验收容易争议。更稳妥的写法是把指标拆成四组：亮度口径、反射口径、热稳态口径、可读性场景口径。

1.亮度口径：必须写清“怎么测、测什么状态”

测中心亮度还是多点平均亮度（建议至少要求多点平均或给出均匀性范围）
亮度是“全白持续”还是“窗口峰值”（建议明确持续亮度门槛，峰值只能作为补充）
测试条件是否为热稳态（建议规定预热时长或规定机内温度稳定后测）
亮度是在“裸屏”还是“带盖板/触控后的整机光学堆叠状态”测得（港口项目建议以整机状态为准）

2.反射口径：把“眩光”变成量化目标

盖板是否AR（减反）、AG（防眩）、AF（防指纹）
反射率目标（建议至少给出可比口径：镜面反射峰值要控制到某一等级）
AG雾度边界（雾度越高眩光越弱，但细字锐度会下降，需要平衡）

3.热稳态口径：阳光可读必须能“持续”

规定连续运行时长后再验收亮度与可读性（例如1——2小时，按整机热惯量确定）
若允许降额，写清降额触发条件与降额后最低亮度/最低可读性门槛
若不允许降额，必须同步提出散热结构与背光余量要求，并在验收中验证

4.场景口径：把“看得清”固定为可复现测试

晴天正午、上午、下午（不同太阳高度角）至少覆盖两组
操作员常见站位：正视、30°/45°侧视、俯视
关键界面：报警、数值、曲线、按钮状态、深浅背景混合界面
是否需要兼容偏振太阳镜（港口作业常见太阳镜，建议纳入评估）

群创型号推荐表格

Innolux型号	尺寸/分辨率	亮度(nit)	对比度	工作温度(°C)	适用港口场景	其他特性
G156HCE-L01	15.6"/1920x1080	1000	800:1	-30~80	驾驶室HMI/监控	AR涂层，宽温抗振
AT070TN83V.1	7"/800x480	250	500:1	-10~60	辅助终端/巡检	经济型，IP65兼容
N156HRA-GAA	15.6"/1920x1080	1000	1000:1	-20~70	强光直射驾驶室	AG支持，热稳态优化

这些型号基于群创工业级规格，支持长期稳定和海事应用，建议结合实际振动验证。

三、群创工业屏在港口场景的可用优势

群创对工业显示的公开定位强调宽温、宽视角、高对比、快速响应与高可靠性，并覆盖HMI/IPC/海事等应用方向。

对龙门吊而言，这类特性优势不应停留在宣传语，而应落到三件事上：

1）长时间运行稳定性更容易做闭环：港口设备常常连续点亮、长时间显示固定界面，背光、驱动与结构热设计如果缺少工业级余量，会在热稳态下暴露问题。

2）宽环境适配更“自然”：温差、湿热、盐雾与振动属于港口常态，工业屏路线更容易与整机可靠性测试体系对齐。

3）供货与维护可规划：港口装备生命周期长，显示件需要备件与版本一致性策略，工业屏更适合走“型号锁定+变更可控+替代料预案”的路径。

四、亮度只是底盘，反射与光学堆叠决定上限

第一层：亮度与透过效率（决定“白的上限”）

港口驾驶室的屏幕通常不建议仅凭“≥1000nit”做结论。更合理的策略是：

在反射控制到位（AR/贴合/消光）的前提下，1000——1500nit常能覆盖多数工况；
若反射控制一般，亮度堆到1500nit也可能仍“灰”，而功耗与温升会更难压住；
若确有强直射频繁、视角变化大、背景反光极强（海面/集装箱金属反光）的工况，再考虑更高亮度等级，但必须同步升级散热与降额策略。

透过效率同样重要：盖板、触控、保护膜、丝印黑边都会吃掉透过率。港口项目更推荐“高透过堆叠”思路：在满足防护与触控的前提下减少不必要层数，或采用更优的光学材料与工艺。

第二层：AR/AG/AF与眩光控制（决定“黑的下限”）

AR（减反）：降低镜面反射峰值，强光下对比更稳，常被认为是阳光可读的关键手段之一。

AG（防眩）：把镜面高光打散为漫反射，降低刺眼光斑，提高可视角度，但雾度过高会让细字发糊、曲线发软。

AF（防指纹）：更多是维护体验项，减少油污导致的散射反光，但不应承担主要可读性目标。

港口驾驶室常见更稳妥的平衡是：AR优先、AG适度、AF按维护需求选配。如果界面以细字、曲线、表格为主，AG雾度不宜过激；如果界面以大按钮、少量数字为主，AG可以更强以换取更宽的可视角。

第三层：光学贴合（决定“是否发灰、是否重影、是否抗凝露”）

盖板与LCD之间的空气层会带来二次反射与内反光，强光下常见“发灰、像浮在玻璃下面”。光学贴合通过消除空气间隙，可显著减少内反射，提高对比与可读性，并且对抗振动与防凝露也有实际收益。

在龙门吊场景里，贴合的价值通常体现在四点：

1）强光下黑位抬升被压制，画面更“实”；

2）侧视角眩光更可控，操作员不必频繁“找角度”；

3）减少内部冷凝形成雾层的概率；

4）结构在振动冲击下更稳（但也需要权衡返修策略与成本）。

五、热设计与功耗：阳光可读要能“跑一天”，而不是“亮一分钟”

龙门吊驾驶室往往有空调，但并不等于显示系统处在理想温度。太阳暴晒、窗户温室效应、机柜内部电源与工控机发热叠加后，显示区域很容易进入热稳态高温。高亮背光带来的核心风险有三类：

1）自动降亮导致体验断崖：很多方案在室温能到标称亮度，但热稳态触发保护后亮度下降，强光下立刻“看不清”。

2）背光衰减加速：高电流与高温会加速LED光衰，半年后“明显变暗”并不罕见。

3）颜色与均匀性漂移：温升会带来色偏与亮度不均，界面看起来“花、脏、云斑”。

因此港口项目建议采用“可控功率”的背光设计逻辑：

恒流驱动+软启动（避免浪涌与闪烁）
PWM/模拟调光的明确策略（频率与占空比边界，兼顾人眼与相机）
环境光传感器与自动调光（阴天/夜间主动降亮，降低热负荷与衰减）
降额曲线（高温时有计划地降亮，保证“仍可读”的底线，而不是保护触发后随机下降）

散热路径要“可验证”：背部导热到金属支架、导热垫片的压缩比、风道或自然对流空间，都应该在样机阶段通过温升实测与热稳态亮度复测闭环，而不是仅靠经验堆材料。

六、港口环境的两大硬指标：盐雾与振动，决定显示系统是否“长期不断线”

1）盐雾：先腐蚀的是连接器与紧固件，不是玻璃

港口盐雾对显示系统的伤害通常从“边缘处”开始：连接器针脚氧化、螺丝与支架锈蚀、金属框体涂层起泡、屏蔽层接地不良导致EMI变差。

盐雾验证常参考ASTMB117这类标准化盐雾（喷雾）测试，用于评估材料/涂层在腐蚀环境下的相对耐受表现。

工程建议包括：

端子与连接器选择更耐腐蚀体系（材料/镀层），并配合密封结构
线束走线避水避盐，关键连接点增加密封圈或灌封（按维护策略取舍）
板卡类（如转接板/控制板）视需求做三防涂覆
机柜接地与屏蔽连接点避免成为腐蚀薄弱环（否则后期EMI故障很难查）

2）振动：花屏/黑屏很多时候是线束与固定方式问题

龙门吊的行走、起升、制动会带来持续振动与瞬态冲击。振动验证常参考IEC60068-2-6（正弦振动）这类环境试验标准，用于评估样品在振动应力下的机械弱点或性能退化。

显示系统在振动下的“真实薄弱点”通常是：

连接器锁扣与固定不可靠，出现瞬断
线束无应力释放，长期振动导致焊点/端子疲劳
屏体支架刚度不足，产生共振
盖板与框体结构松动，出现异响、漏光、触控漂移

因此港口项目在结构侧建议做到：

屏体固定采用防松结构（防松垫圈、螺纹胶等按维护需求选择）
线束必须做应力释放，连接器不承力
线束固定点与走线避免与锐边摩擦
对共振敏感的结构件提前做加固或改变固有频率

光学贴合对抗振动的收益常被提及，但它不是“万能药”，仍需要结构与线束的基础工程到位。

七、偏振太阳镜与驾驶室玻璃

港口作业太阳镜使用普遍，且不少太阳镜是偏振镜。LCD本身依赖偏振片成像，当太阳镜偏振方向与LCD偏振方向叠加不利时，某些角度会出现“变暗、发黑、色彩异常”，尤其在竖屏或屏幕旋转使用场景更明显。

这一问题无法靠堆亮度彻底解决，建议在样机阶段就纳入实际操作员试用：

在不同角度、不同坐姿、不同光照方向下观察
若必须适配偏振太阳镜，提前评估偏振方向与安装方向，必要时调整屏幕方向或采用更合适的光学方案（这通常属于整机光学设计范畴）

八、推荐的“群创工业屏+光学方案”组合

为阐释方案，以一个岸桥改造项目为例。初始选用标准屏，但盐雾和振动下线束松动导致闪屏。通过切换群创G156HCE-L01模组（宽温+抗振），结合AR贴合和密封结构，反射率降至1%，振动故障率降50%，热稳态亮度维持率提升30%。

方案A：均衡型（多数驾驶室可直接落地）

工业高亮面板（常从1000nit级起步，结合整机堆叠损耗设定目标）
盖板以AR为主，AG适度（保清晰度，压镜面高光）
光学贴合（优先）：压内反射与雾感，提高强光对比
环境光传感器自动调光+夜间最低亮度限制
结构消光：腔体内部避免亮面反射，边缘遮光与黑边丝印合理设计

适用：新机型、主流改造项目、对能耗与可靠性都有要求的场景。

方案B：强光硬核型（直射高频+视角变化大）

更高亮度等级（在反射控制到位基础上再增加亮度余量）
AR+更强AG（换取更宽可视角与更弱眩光，但要验证细字锐度）
光学贴合必选
热管理强化：背光功耗上升后必须验证热稳态亮度与降额曲线
偏振太阳镜兼容性评估前置

适用：正午直射频繁、驾驶室玻璃反光强、操作员站位变化大的岸桥/场桥。

方案C：功耗与维护优先型（散热受限或强调寿命）

亮度目标不盲目上拉，优先把反射率压低（AR+贴合优先）
自动调光更积极（把“非强光时段”功耗与温升压下去）
UI策略优化（深色底、粗字、关键告警高对比）
维护策略清晰：贴合返修、备件更换、清洁标准与周期固化

适用：旧设备改造空间受限、散热条件一般、维保成本敏感的场景。

九、验收与测试建议

为了避免“这次看着行、下次又不行”的争议，建议按以下步骤验收，最好形成表格化记录（时间、照度、角度、温度、界面）：

1）强光工况覆盖

晴天上午或下午（斜射）+正午（高照度）至少两组
记录太阳方向与屏幕相对角度，避免不可复现

2）站位与角度覆盖

正视、30°/45°侧视、俯视（操作员常见坐姿）
关键界面元素可辨识度记录：报警、数值、按钮状态、曲线

3）热稳态验证

连续全亮或典型工作亮度运行到热稳态（按设备热惯量定时长）
再次验证亮度与可读性，记录是否降额、降额幅度与恢复条件

4）盐雾与振动验证（整机级）

盐雾参考ASTMB117类方法做材料/涂层与结构件对比评估，并结合现场维护策略设定判定标准
振动参考IEC60068-2-6类标准做功能稳定性验证，重点观察线束、连接器与固定点是否出现瞬断或异常

十、常见误区

1）只写“≥1000nit”，不写反射率与整机状态口径

结果是供应方报的口径各不相同，装到整机后差异巨大，验收阶段扯皮。

2）只做AG不做AR，或AG做得过头

AG确实能压刺眼高光，但雾度过高会让细字、曲线变糊，影响操作效率。港口驾驶室更常需要“AR优先，AG适度”的组合。

3）忽略空气层内反射与光学贴合

空气层导致的内反光是强光发灰的常见根因，贴合对强光对比提升明显，也对抗凝露与振动有帮助。

4）把花屏当成面板问题，忽略线束与接地

港口电磁环境与振动强，线束差分对不规范、屏蔽接地腐蚀或松动，都会引发偶发异常。问题往往在系统集成，而不是面板本体。

5）热稳态不验证，只在室内点亮看“第一眼”

阳光可读的核心是“持续”。不验证热稳态，后期很容易出现“越热越暗”的现场投诉。

群创工业液晶屏在港口龙门吊设备实现“阳光可读”，关键不在于把亮度数字写得更大，而在于建立一套能交付的系统方案：在强日照（约10万lux量级）环境下，反射率对有效对比度的压制非常显著；通过AR/AG合理组合与光学贴合降低内反射，可把“强光发灰”问题实质性压下去；再通过背光可控功率、自动调光、热稳态验证，以及盐雾与振动工况下的结构/线束可靠性设计，才能让可读性在港口长期运行中保持稳定。

仅供参考，具体方案仍需结合驾驶室结构、安装角度、散热条件、运维策略与法规/标准测试要求进行整机验证与定稿。杭州立煌科技有限公司作为一家专注于工业领域的液晶显示驱动方案提供商，与京东方（BOE）、天马（TIANMA）、龙腾（IVO）、友达（AUO）、群创（Innolux）、京瓷（Kyocera）等多家全球领先液晶面板制造商建立深度合作关系，专业供应多品牌、全系列的工业级液晶显示屏与定制化解决方案。
