TIANMA天马工业液晶屏在光伏逆变器户外显示中的应用解决方案

光伏逆变器的价值在于把直流电稳定地转换成交流电并持续输出，但在现场运维、并网验收、故障处理的链路里，“本地可视化”依然非常重要。即使大量项目已经把数据上云、把参数搬到APP或平台端，户外现场仍会遇到一些典型需求：设备首次上电时需要就地确认状态与告警码；网络不通或平台不可用时需要本地读取关键参数；运维人员在强光环境下要快速判断是否降额、是否过温、是否绝缘异常、是否有保护动作；更换部件、升级固件、校验采样时也需要就地交互。

而逆变器的户外工作条件又比普通工控柜更“苛刻”：常见机型强调IP65户外安装，并给出较宽的工作温度范围与湿度范围，例如-25°C到+60°C、相对湿度0–100%RH（不同厂商略有差异）。这意味着，显示子系统不能只追求“点亮”，更要在强光、温升、雨尘、冷凝、电磁干扰叠加的环境里长期稳定工作。

天马（Tianma）在工业显示领域提供面向户外/HMI等场景的产品线，公开资料中提到其工业显示（如P-Series）强调高亮、宽温，并可支持湿手/手套触控等特性；同时其更高规格的系列也强调长寿命（最高可到100k小时级）与抗振动等设计取向。把这些能力正确地“嵌入”到逆变器整机结构、电源、EMC与热设计体系里，才是户外显示真正能交付的关键。

一、户外逆变器显示窗口小，但要求很“硬”

逆变器的本地显示通常不是大液晶屏幕，而是2.4"——7"这类尺寸更常见，少数集中式或一体化监控柜会用到10.1"甚至更大尺寸。尺寸虽然不大，但应用诉求很明确：

1.强光下可读：户外墙挂或支架安装，直射阳光、斜射反光、周边金属表面反射都可能把界面“冲淡”。即便逆变器本体没有大屏，维护窗口往往在机壳正面，反光更集中。

2.热稳态可用：逆变器本体是高功率电力电子设备，机内温升与热循环不可避免。很多机型在高温区间会出现降额逻辑（资料中常见“45°C以上降额”等描述），显示要能在降额前后保持稳定、避免背光过热闪烁或触控漂移。

3.防护与冷凝并存：IP65级别常见，壳体密封后又更容易产生内外温差与冷凝水。显示窗口如果处理不当，水雾、结露会直接毁掉可读性和触控稳定性。

4.强电磁环境下不乱触、不花屏：逆变器的开关器件、驱动、滤波、电感与线束会形成复杂的电磁环境；此外并网要求也会带来EMC约束，实际工程中显示/触控最容易在这里出问题。部分逆变器资料会列出符合EN/IEC61000系列等EMC标准作为合规依据。

型号	尺寸	分辨率	亮度(nit)	对比度	工作温度(°C)	适用场景	其他特性
P0700WVN1MA00	7"	800x480(WVGA)	1000	1000:1	-30~85	小型便携逆变器监测，空间受限	WLED背光，寿命≥50,000小时，抗振设计
P1040XGF1MA00	10.4"	1024x768(XGA)	900	1000:1	-30~80	中型固定逆变器显示，半户外	阳光可读，宽视角88/88/88/88，IP兼容
P1330FHF1MA00	13.3"	1920x1080(FHD)	1000	1000:1	-20~70	大型光伏站逆变器HMI，直射户外	高亮户外优化，NTSC75%色域，硬涂层
TM156VDHP01	15.6"	1920x1080(FHD)	1000	1000:1	-30~80	商用光伏逆变器控制面板，多用户	eDP接口，寿命≥70,000小时，热稳态支持

光伏逆变器户外显示系统需应对强光直射、高温波动、尘沙侵蚀和振动冲击等严苛环境，天马（Tianma）工业液晶屏以其P-Series系列的高亮度、宽温范围和抗振设计，提供可靠解决方案。这些屏模组支持阳光可读（亮度≥1000nit）、IP65级防护和长寿命背光，适用于逆变器状态监测、故障诊断和操作界面，确保在极端气候下稳定显示数据和图形。

二、把“户外显示”拆成可落地指标：亮度只是其中一项

户外显示效果最终由“有效对比度”决定，而不是单一的亮度数值。工程上建议把指标拆成六组，便于需求书、验收与供应链对齐。

1.可读性指标：包括整机状态下亮度（非裸屏）、关键字体尺寸、背景配色策略、强光/斜视可读性验证方法。

2.反射与眩光控制：显示窗口通常有盖板或观察窗，AR（减反）、AG（防眩）对强光下的提升往往比单纯堆亮度更直接。

3.温度与热稳态：要求显示在逆变器热稳态后仍稳定；背光电流、调光策略与散热路径要可验证。逆变器常见工作温度范围在-25°C到+60°C，部分机型可到-40°C起步，显示系统必须与整机目标一致。

4.防护等级与冷凝策略：IP65不是“打一圈胶”就结束，显示窗口、按键/触控区域的密封、透气防水膜、排水路径、结露抑制都要成体系。

5.EMC/ESD与抗扰度：显示链路（LVDS/eDP/HDMI等）与触控链路（USB/I²C等）都要考虑屏蔽、接地、滤波、线束走向；ESD事件要确保不死机、不漂移。

6.寿命与供货周期：逆变器项目生命周期长，显示器件要有较稳定的供货与版本管理策略。天马在工业/医疗显示的公开信息中也强调“较长产品生命周期”这一取向。

三、天马工业液晶屏在逆变器户外显示里的“适配点”在哪里？

天马面向工业与户外/HMI场景的产品公开信息里，几个关键词与逆变器户外需求高度贴合：

1.高亮+宽温，面向户外/HMI定位

天马工业显示页面提到其用于户外/HMI应用的P-Series强调高亮、宽温，并可支持湿手/手套触控等。

在逆变器户外维护窗口中，这意味着更容易把“强光可读+低温响应+维护交互”做成稳定闭环。

2.长寿命与抗振动取向

P-Series的更高规格线（Advanced）公开描述包含高亮、长寿命（最高可到100k小时级）、宽温与抗振动等特性，面向更极端环境。

逆变器本体长期运行、温度循环明显，背光寿命和结构可靠性对总拥有成本影响很大。

3.尺寸覆盖与工业级定位

P-Series覆盖从小尺寸到较大尺寸的工业级应用范围，便于匹配逆变器“指示/参数小屏”与“维护交互中屏”两类方案。

需要强调的是：具体型号的亮度、温度范围、接口与寿命差异很大，最终选型仍应回到目标尺寸、整机热设计与EMC条件下的实测闭环。

四、三种常见落地形态

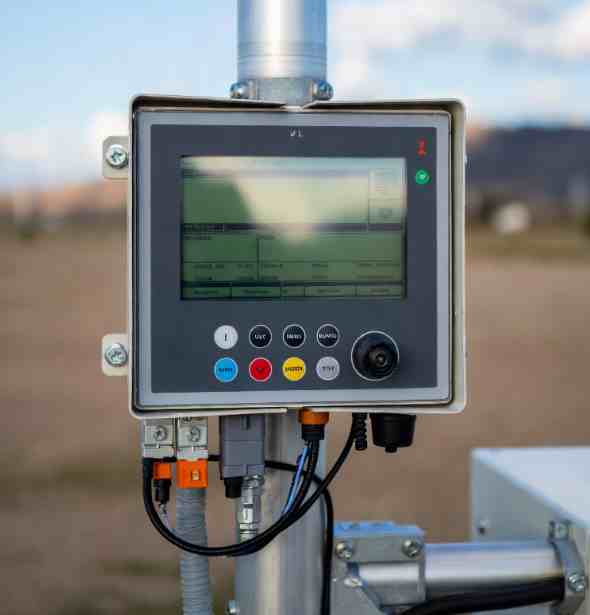

形态A：小尺寸信息屏（2.4"——4.3"）

用途集中在：状态、告警码、并网信息、简易参数滚动。优势是功耗低、窗口小、结构更容易做IP65；挑战在于强光下字体与对比度必须设计得更“粗壮”，否则再亮也难读。

工程要点：

1）优先保证黑白对比与字体结构；

2）窗口盖板做减反处理；

3）背光策略支持日间/夜间双档，降低热负担；

4）尽量减少触控，优先实体按键或磁感/旋钮式输入，降低误触风险。

形态B：维护交互屏（5"——10.1"）

用途集中在：安装调试、参数设定、波形/历史记录、离线运维。此类形态对“湿手/手套操作”的要求更高，现场运维往往戴手套或手上有汗水油污。天马P-Series公开描述的湿手/手套触控特性在此类需求中更容易发挥价值。

工程要点：

1）触控优先选成熟的PCAP方案，并把“湿手/手套/溅水”作为必测项；

2）触控与显示分离供电滤波，控制器与FPC区域加强屏蔽接地；

3）面板与盖板尽量采用贴合方案降低内反射，提高户外对比度；

4）界面信息分级，故障与安全相关信息必须“一眼能读”。

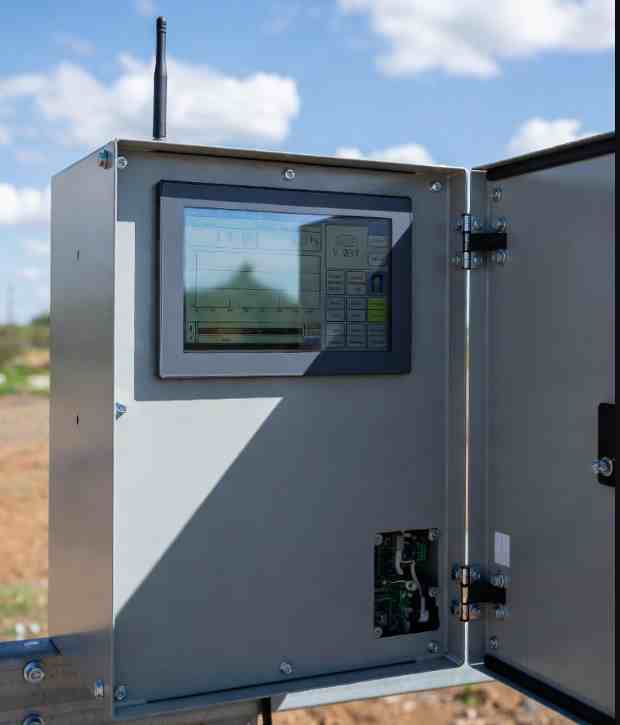

形态C：户外监控柜/汇流箱显示（更接近工控HMI）

这类场景更像“户外工控”，显示尺寸更大、接口更丰富，但环境更开放，强光、雨尘、温差更明显。此时高亮与长寿命、抗振动等特性更重要，公开信息中P-SeriesAdvanced提到的“高亮、长寿命、宽温、抗振动”与这种形态的目标相符。

五、强光可读的正确路径（别只盯“多少nit”）

逆变器显示窗口通常会有盖板、面罩或透明窗，光学堆叠会带来两类损耗：透过率下降与反射上升。强光下可读的核心是“压反射、提有效对比”，建议按以下顺序思考：

1.先压反射，再谈亮度：盖板AR能显著降低镜面高光；AG可把高光打散，但雾度过高会牺牲锐度，需要与字体大小、界面风格一起匹配。

2.贴合优先用于“窗口强反光”的结构：如果盖板与LCD之间留有空气层，强光下常见“发灰”。贴合可以减少内反射，但要提前规划维修策略：贴合总成坏了是换总成还是拆修。

3.界面设计属于“光学方案的一部分”：逆变器本地屏的UI不适合追求细线条与浅灰背景。推荐：深色底+高对比文字，告警用高饱和色块与大字号，尽量减少低对比信息密集排布。

六、温升与寿命

逆变器工作温度常见标注为-25°C到+60°C，部分机型更宽；且不少机型会在高温区间触发降额。

在这种环境里，背光寿命与热设计的关系非常紧密。天马P-SeriesAdvanced公开描述“长寿命最高可达100k小时级”，意味着在正确的电流与温度管理下更容易满足长期运行的目标。

工程建议：

1）背光采用恒流驱动，预留降额曲线；

2）日间/夜间自动调光，夜间不需要高亮时主动降功耗与温升；

3）显示模组与逆变器功率器件分区隔热，避免热源叠加；

4）热稳态验证必须在整机工况下完成，而不是裸屏桌面测试。

七、EMC与触控稳定性

逆变器系统往往需要满足一系列EMC合规要求，资料中可见对EN/IEC61000系列等标准的引用。SolarEdge显示与触控在此类环境中的常见故障不是“点不亮”，而是“偶发异常”：花屏、闪屏、触控乱跳、重启后失灵。

建议把抗干扰设计当作显示方案的一部分：

1）显示链路优先采用差分接口与屏蔽线束；

2）触控控制器与面板FPC区域设置明确接地点，形成短回路接地；

3）背光驱动与触控采样分离，必要时加共模电感与滤波网络；

4）线束走向与功率回路保持距离，避免并行长距离耦合；

5）ESD路径要可控：盖板、边框、螺丝与接地弹片形成稳定泄放通道。

八、选型建议

不绑定单一型号的前提下，可以用“参数框架”把方案说清楚，便于项目立项与供应链沟通：

1.尺寸与信息密度：2.4"——4.3"用于状态与告警；5"——10.1"用于维护交互与调试。

2.亮度与反射策略：强光场景优先AR；需要更宽角度和更少眩光再叠加适度AG；贴合用于窗口反光显著的结构。

3.温度范围与热策略：目标至少覆盖逆变器常见-25°C——+60°C工作环境，并在整机热稳态后仍保持可读与可触控。

4.寿命分层：半户外或遮阴位置可接受50k小时级；强日照与高温热稳态更苛刻的项目，优先评估更长寿命与更高规格线（如公开描述的100k小时级与抗振动取向）。

5.触控需求：仅查看参数优先实体按键；需要交互调试则考虑PCAP，并把湿手/手套触控纳入必测项（天马P-Series公开提及相关能力，可作为需求依据之一）。

九、逆变器户外显示最容易“返工”的点

1.只写“1000nit高亮”，不写盖板反射与整机测试口径，装机后强光仍发灰。

2.只做IP密封，不做结露路径与透气设计，雨后或昼夜温差下窗口起雾。

3.把触控当成“接上USB就能用”，忽略接地与EMI，现场出现乱触与漂移。

4.背光持续满功率运行，热稳态后降亮或闪烁，长期光衰过快。

5.选型只看面板参数，不规划供货与版本管理，项目后期维护成本失控。

天马工业液晶屏用于光伏逆变器户外显示的核心价值，不在于“换了一个品牌的屏”，而在于其工业/户外定位产品线所强调的高亮、宽温、长寿命与面向极端环境的设计取向，使得显示子系统更容易在逆变器典型的户外条件（IP65、-25°C——+60°C、0–100%RH、热稳态与EMC约束）下形成可交付闭环。

真正能把效果做出来的关键仍是系统工程：光学反射控制、热管理、EMC/ESD设计、密封与冷凝治理、以及与整机维护策略一致的供应链与备件规划。

注意：该方案仅供参考，具体方案以整机结构、电气架构、认证要求与样机实测结果为准。
