服务热线： 在24寸工业液晶屏替换项目里，“接口转换板”几乎是最常见、也最容易被误用的方案：原机主板输出是LVDS，但市场上同尺寸同分辨率的新屏更多是eDP；或者原机输出是HDMI/DP/DVI，现场却只有LVDS屏能快速到货——于是大家第一反应都是： 上个转换板就行 。
问题是： 转换板能把“能亮”做出来，但能不能把“能长期稳定运行”也做出来？
如果把转换板当成“临时救急件”，它往往很香；但如果你要把它当成“长期架构的一部分”，那它就不只是一个小板子，而是系统里新增的一个高速链路节点——它会带来供电时序、信号完整性、EMI、热设计、线束可靠性、维护可得性的一整套新变量。
所以：
1·转换板在24寸替换里通常承担哪些“转换”？
2·长期使用最常见的失效模式是什么？
3·哪些场景适合长期用，哪些不适合？
4· 如何用工程化验证把风险收敛到可控？
一、不同转换，风险等级完全不同
在工业液晶屏替换中，常见的转换板大致分三类（越往下越“重”）：
1、“协议转换”：

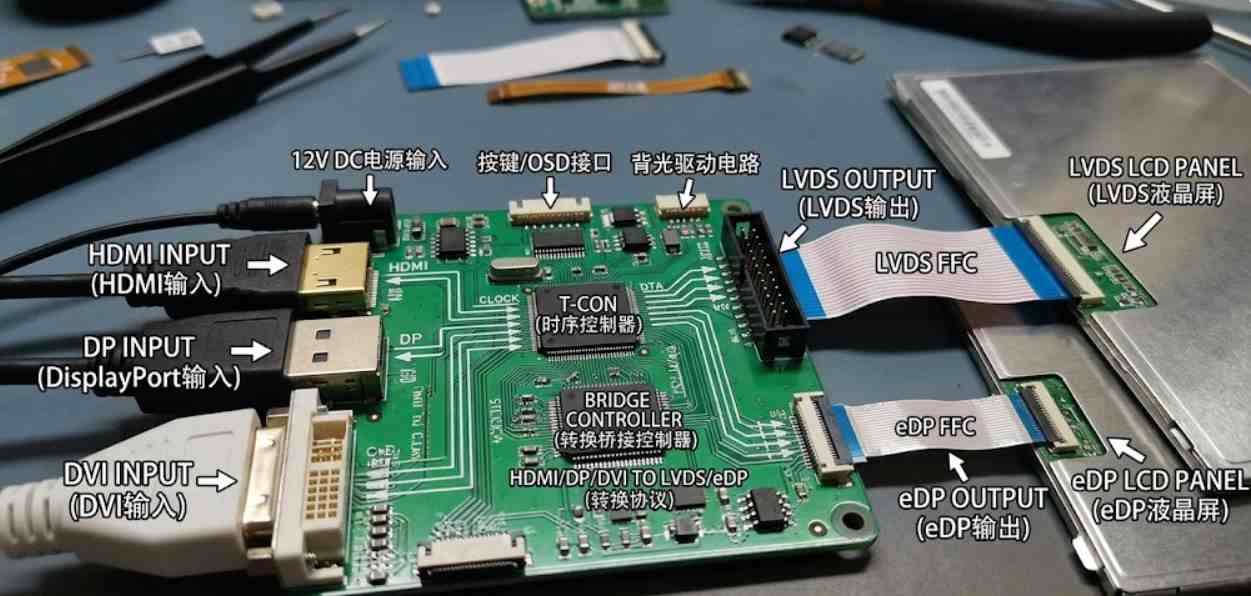

HDMI/DP/DVI → LVDS / eDP，这类转换板通常包含完整的协议接收与解码，再重新输出面板接口。它的优点是通用性强；缺点是 链路更长、芯片更复杂、时序与EDID依赖更强 （尤其DP/eDP涉及AUX与链路训练）。
2、“接口代际转换”：
LVDS → eDP（或eDP → LVDS）这是24寸替换最常见的场景：老工控/一体机大量是LVDS输出，新屏逐步迁移到eDP。
这类转换的核心难点不是“有没有信号”，而是： 映射、位宽、通道组织方式是否匹配 。LVDS的VESA/JEIDA映射差异，足以导致花屏与颜色异常，TI的映射应用笔记就是专门为了解决互操作问题而写。
3、“线束/针脚转接”：
同协议但Pin不一致（屏线转接板）这种严格意义上更像“转接板/转接线”，不涉及编码解码，但它经常被低估：只要Pin1方向、供电脚位、背光控制脚位、保留脚处理有一个出错，就会出现“偶发”“玄学”故障，现场很难定位。
一句话：转换板不是一个类型，而是三种工程复杂度。你要先明确自己属于哪一种。
二、转换板把“替换难度”从“面板端”转移到了“系统端”
很多团队用转换板，是为了绕过两件事：
找不到Pin-to-Pin的24寸替代屏
不想改主板/固件
但要清楚：当加一块转换板，相当于在系统里新增了一个“高速接口子系统”。它会把风险转移到以下环节：
1、 供电与上电时序 ：转换芯片、面板、背光驱动可能需要不同的上电顺序与稳定时间
2、 信号完整性 ：高速差分链路变长（主板→板→线→屏），每个连接器/线束/走线都是反射与串扰源
3、 EMI与抗干扰 ：多了一段高速辐射源，多了一套地回流路径
4、 可维护性与寿命 ：多一个板子、多一套连接器，多一个潜在松动/氧化/热疲劳点
LVDS设计手册与设计笔记都强调：差分链路的表现取决于 整条链路 （驱动器、介质、连接器、接收器），而不是单一芯片。
三、接口转换板“能不能长期用”
下面这五类问题，几乎覆盖了绝大多数“开始能用、后面出问题”的案例。
1、温度与热应力：

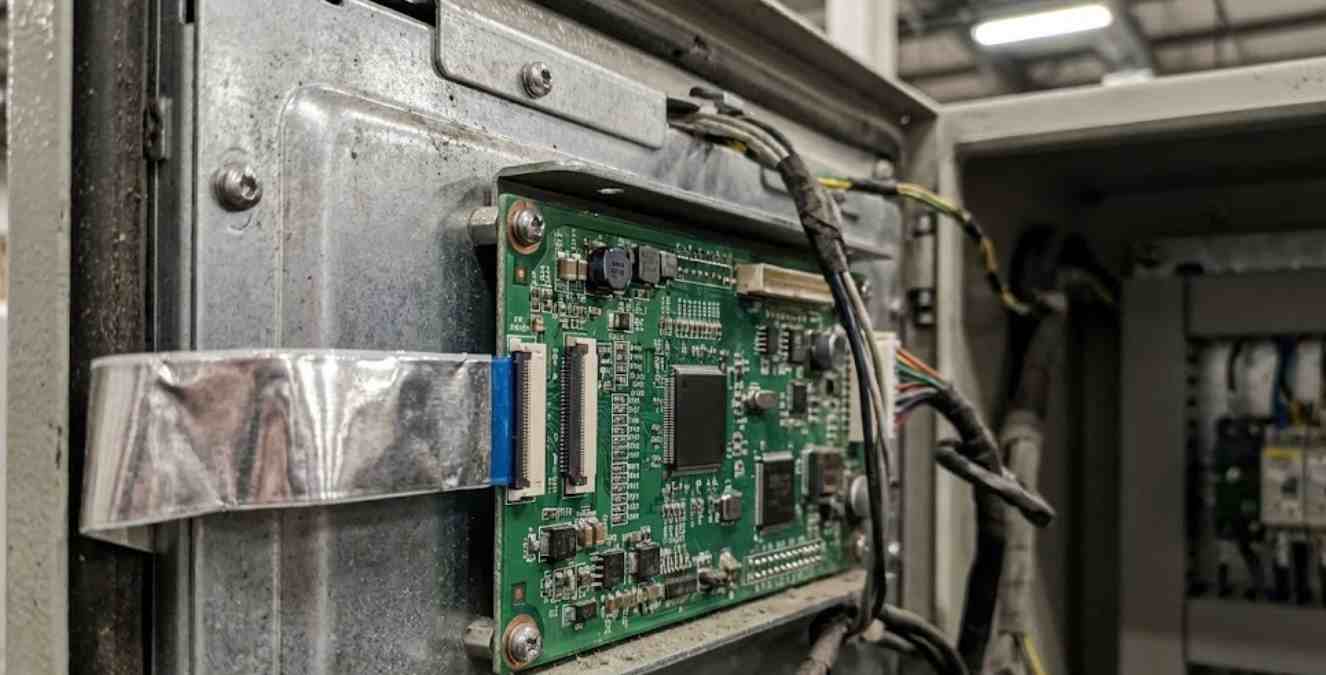

最常见、也最容易被忽略，24寸整机常常是封闭机箱、靠风道或自然散热。转换板一般被塞在屏后、线束旁、甚至靠近电源模块。
长期运行下最典型的失效链路是：
芯片结温高 → 时钟抖动上升/误码增多 → 花屏/闪屏/黑屏偶发 。
这也是为什么很多项目“老化24小时没事，客户现场运行一周后开始偶发”。它不是玄学，是热平衡点不同。
工程建议（长期用必须做）：
做整机热测试（不止板子表面温度，还要看环境温度、风道、最热点）
转换板固定与导热（铜柱/导热垫/靠近金属骨架），避免悬空晃动
预留足够降额：工业现场温度波动远大于实验室
2、信号完整性：
线越长、连接器越多，越接近边界，转换板长期用的第二大杀手是“链路变长”。LVDS虽然抗干扰能力强，但依然受数据率、线缆长度、连接器与走线质量影响。Analog Devices 曾发布过关于“数据率与线缆长度对LVDS信号质量影响”的实验分析，用来给系统设计提供指导。
TI的LVDS设计笔记也给出过系统级传输场景的应用与注意事项。
长期用常见表现：

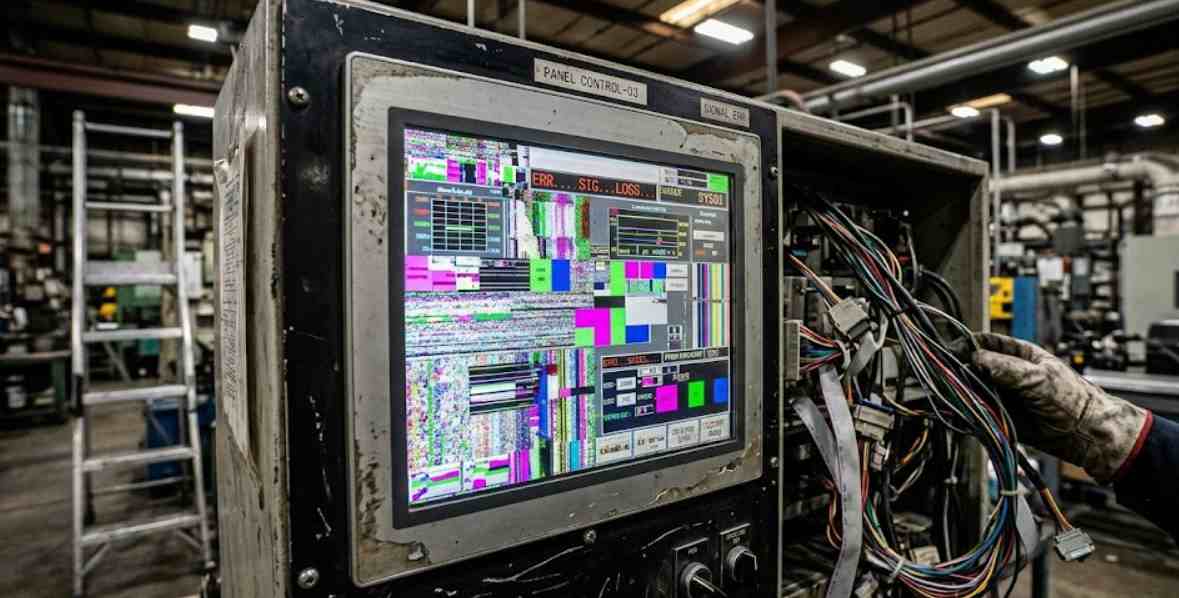

1· 轻微花屏/雪花点，随温度/触碰线束变化
2·偶发黑屏，重启恢复
3·亮一会儿正常，过一段时间开始异常（热+链路边界）
工程建议：
尽量缩短转换板到面板连接器的高速段
使用成对阻抗控制的线束（差分对等长、屏蔽良好）
固定线束，避免长期振动导致接触不良与阻抗突变
3、映射与格式：
能亮不代表对，花屏往往是“标准不一致”，特别是 LVDS ↔ LVDS（或LVDS ↔ eDP再到面板内部映射）场景，最常见的坑不是电气，而是 数据映射标准 。
LVDS/OpenLDI常见的VESA/JEIDA映射差异，会导致颜色、灰阶与控制信号位置不同，TI在SNLA014里专门给出映射以确保互操作。
长期风险在于：
有的转换板“默认某种映射”，短期能勉强显示，但在特定画面、特定灰阶、特定温度下误码更容易被视觉放大，最终表现为“偶发花屏”。
4、eDP链路训练与EDID识别：
不是所有系统都能“自动适配”，如果你的替换涉及eDP，长期稳定性还取决于：
AUX通道通信是否稳定
EDID/面板识别是否可靠
链路训练是否每次都成功
Linux内核的panel-eDP绑定说明里明确提到：可以利用DP AUX总线（包括EDID）来识别面板，这对于多面板兼容与二供非常关键。
这意味着：
如果用转换板把LVDS系统“硬转成eDP面板”，但系统软件/主控并没有完整的识别与训练策略，可能出现“冷启动失败、热启动成功”“偶发不亮”等顽固问题。
5、连接器与装配可靠性：
新增一个“松动点”，就是新增一个故障点，工业设备的长期故障很多不是芯片坏，而是：
1·连接器微松动（振动、热胀冷缩）
2·端子氧化/接触电阻增大
3·线束应力拉扯导致焊点裂纹
转换板长期用的可靠性，很多时候输在“固定方式”：
1·板子有没有螺丝柱固定？
2·线束有没有应力释放？
3·高速对有没有被电源线/马达线干扰？
四、转换板到底适不适合长期用？
可以把判断分成两层： 业务层适合 + 工程层可控 。两层都满足，才建议长期用。
1、适合长期用的典型场景
存量设备延寿：原主板已停产/不可改，客户需要再用3–5年；用转换板是一种“可维护的中间层”
小批量项目：几十台到几百台，改主板成本高，但你能做足验证
现场可维护：客户现场有维护能力，出现问题可快速更换转换板（像更换模块一样）
2、不适合长期用的典型场景
大批量量产：一旦规模上来，新增BOM与故障点带来的售后成本会远超你省下的开发成本
高电磁噪声环境：变频器、电机、焊机、强射频附近，新增高速链路节点会显著抬高EMI风险
高温/密闭环境：散热不可控，转换板热失效概率高
严苛认证要求：医疗/车规/高可靠场景，通常更倾向于减少中间环节
五、把“转换板”做成可交付方案
下面这套清单，是把转换板从“救急件”提升为“长期方案”的关键动作。
1、选型阶段就要问清楚的8个问题
1. 转换链路是“协议转换”还是“针脚转接”？
2. 支持的输入输出：LVDS 1ch/2ch？位宽18/24？是否支持VESA/JEIDA切换？
3. eDP输出是否支持面板所需lane数、速率、是否稳定链路训练？
4. 背光控制怎么做：PWM/EN/模拟调光？与原机逻辑是否一致？
5. 供电范围与上电时序：是否需要单独延时/复位控制？
6. 高速段线束长度上限：厂家有没有给明确建议或测试条件？
7. EMI策略：是否有屏蔽壳、共模抑制、地设计说明？
8. 长期供货与版本一致性：是否会换料/换板导致映射变化？
2、结构与布线：把“偶发”扼杀在装配层
转换板必须固定（螺丝柱/金属支架），避免悬空
线束必须做应力释放（扎带点、胶固定、弯折半径）
高速差分远离电源开关节点、马达线、继电器线
地回流路径连续，避免高速对跨地分割（这是很多“摸线就花”的根因）
3、验证阶段：别只测“点亮”，要测“边界条件”
至少做四类测试：
1·老化：高温长时间运行 + 频繁冷启动/热启动（抓“偶发不亮”）
2·振动/插拔：模拟运输与长期振动，看连接器是否松动导致误码
3·EMI/抗扰：在设备真实电磁环境下测试（尤其变频器/电机场景）
4·画面测试图：纯色/灰阶/棋盘格，专门用来暴露映射与误码问题（映射差异参考TI映射文档）
六、把转换板当成“过渡层”，
很多团队最终会走向一种更稳的节奏：
第1阶段：用转换板快速恢复交付（止损）
第2阶段：用真实现场数据验证哪类屏最稳定、哪类映射最少问题
第3阶段：把替换方案固化为Pin-to-Pin或主板改版（降故障点）
如果项目周期允许，这比“一开始就赌转换板长期稳定”更稳健。
常见问题
Q1：转换板短期能点亮，为什么长期会出“偶发花屏/黑屏”？
A：长期问题往往来自温度上升导致抖动与误码、链路变长导致信号完整性逼近边界，以及连接器松动/接触电阻变化。LVDS链路质量受系统级路径影响，线缆长度与数据率会显著影响信号质量。
Q2：24寸替换里，LVDS→eDP 转换最容易踩的坑是什么？
A：一是LVDS映射（VESA/JEIDA）与位宽不一致导致花屏/颜色异常；二是eDP AUX/链路训练不稳定导致冷启动失败。LVDS映射互操作可参考TI的映射说明。
Q3：什么情况下转换板适合长期用？
A：存量设备延寿、小批量、且你能做足热/EMI/老化验证并实现结构固定与线束规范化时，更适合长期用；如果是大批量量产或强干扰高温环境，一般不建议把它当长期架构。
Q4：如何快速判断“花屏是映射问题还是信号完整性问题”？
A：用纯色+灰阶+棋盘格三类测试图：颜色/灰阶异常优先查映射标准与位宽（VESA/JEIDA）；雪花点、触碰线束变化、温度越高越明显优先查链路完整性与接触可靠性。映射参考TI文档。
Q5：转换板长期使用，结构上最重要的一条是什么？
A：固定与应力释放。板子不固定、线束无应力释放时，振动与热胀冷缩会让连接器微松动，导致误码与偶发故障，这类问题最难复现也最难售后。
Q6：如果我必须用转换板，有没有“最低限度”的验证要求？
A：至少做高温老化+多次冷启动/热启动验证，并在真实电磁环境下跑压测；同时验证LVDS映射/位宽配置的可控性（避免默认映射埋雷）。链路与映射资料可参考TI LVDS设计与映射文档。
