服务热线： 很多人替换工业液晶屏时，习惯只盯着“尺寸+分辨率+接口（RGB）”。但TM050RDH03-41这类5.0"WVGA（800×480）RGB屏，真正的兼容性更像一份“链路契约”：机械装得下只是入场券，电气/时序/背光/上电顺序任何一项没对齐，都可能出现白屏、花屏、闪屏、偏色、背光亮但无画面。
1、先把“替代目标”说清：
在采购沟通里，我建议先用一句话定义替代目标，否则你问到最后只会变成“有没有同款”。
A.1:1等位替代（Drop-in）
外形尺寸、FPC、Pin定义、供电、RGB时序、背光条件都一致
目标：不用改板子、不改软件配置，上电即亮
B.电气兼容替代（Board-compatible）
外形可能一致，但需要改一下时序参数/极性/CLK边沿/上电时序
目标：不改硬件或小改硬件，软件可调整
C.功能替代（Functional）
尺寸分辨率接近，但接口可能变（RGB→LVDS/eDP/MIPI）、亮度/视角/温度等级不同
目标：系统级替换（改主板/加转接板/改结构件）
问“能用哪些型号替代”，如果追求A类，候选型号其实不会太多；如果允许B/C类，候选会多，但验证成本上升。

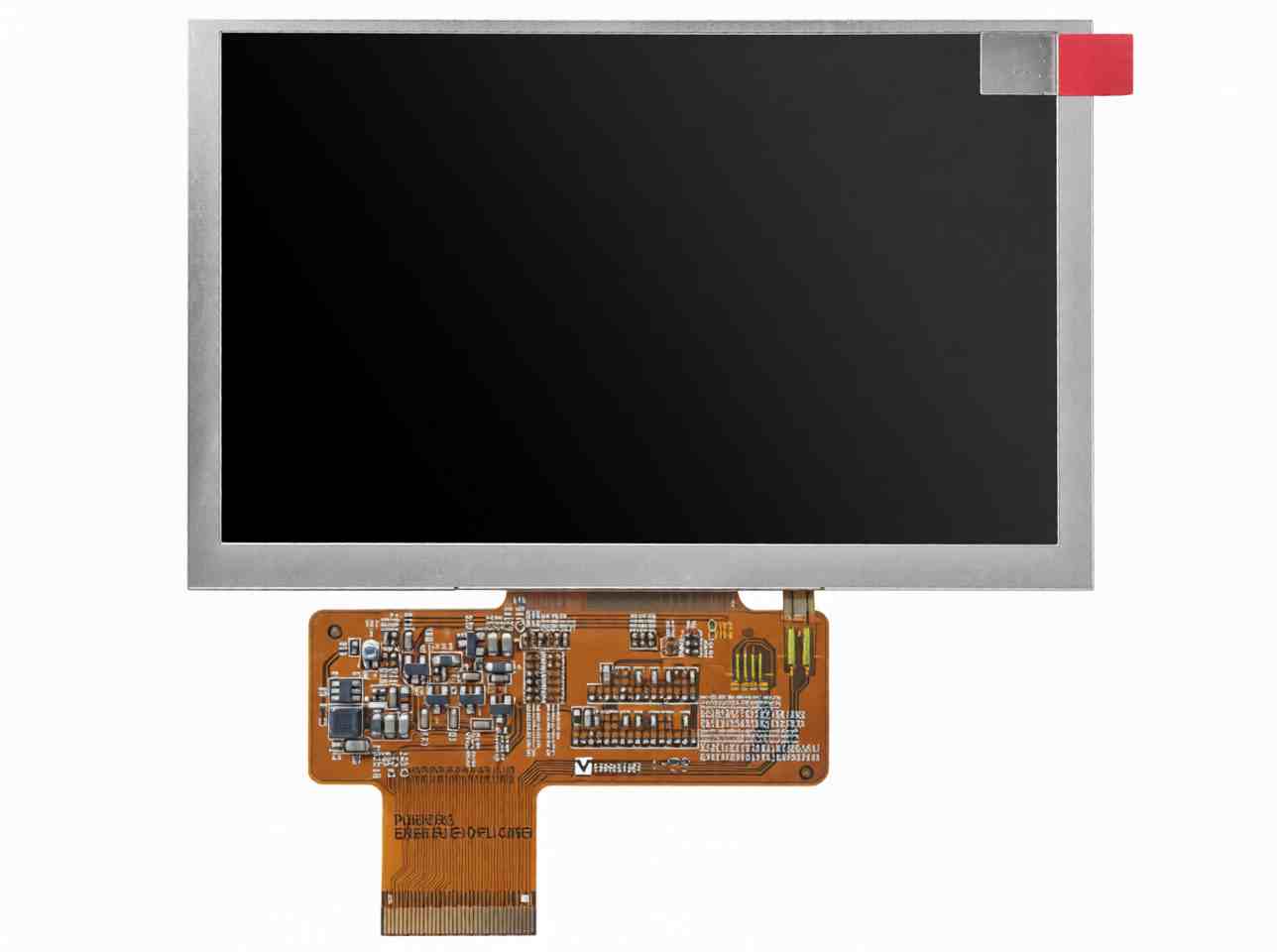

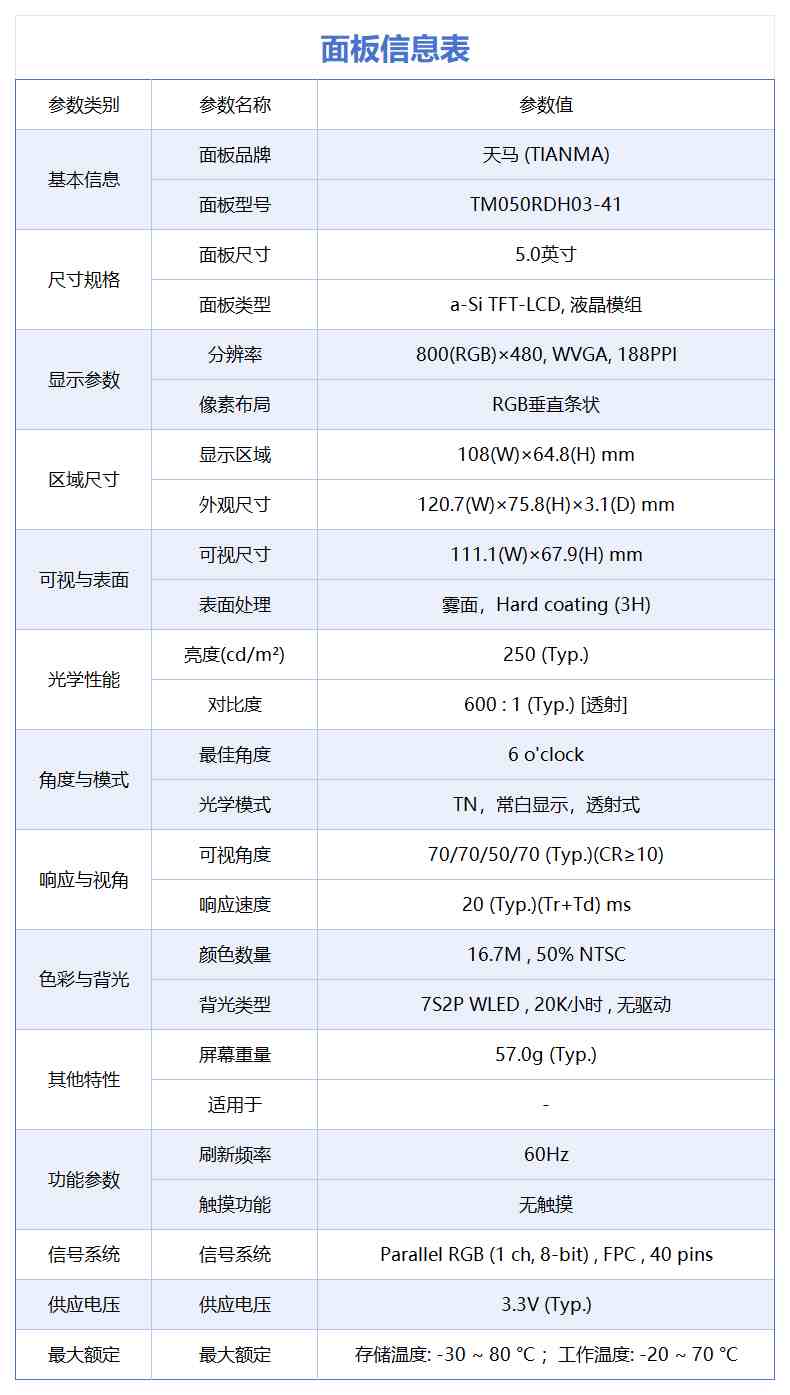

2、TM050RDH03-41的“核心参数画像”
先把这块屏的关键参数提炼出来，后面拿任何候选型号来对照，就不容易跑偏。
2.1基本规格
尺寸：5.0inch
分辨率：800(RGB)×480
像素排列：RGB竖条
像素间距：0.135×0.135mm
显示模式：NormallyWhite（datasheet表述为“TMwithNormallyWhite”）
表面处理：AG3H（防眩、硬化）
以上来自Tianma规格书总表。
2.2机械与结构
（决定“装不装得下、FPC能不能插”）
外形尺寸（LCM）：120.70×75.80×3.10mm
AA显示区域：108.00×64.80mm
触控：WithoutTSP（无触摸）
FPC/连接器匹配：HiroseFH19SC-40S-0.5SH（40pin，0.5mmpitch）
重量：约57g
来自规格书GeneralSpecifications。
实战提醒：“同为40pin”远远不够。FPCpitch、插座高度、出线方向（Top/Bottom/Reverse）、加强板厚度、FPClength都会影响是否能“无改结构”替换。
2.3接口与电气
（决定“会不会点亮、会不会烧”）
接口：RGB24bits（并行RGB）
供电VDD：3.3V（typ），范围3.0~3.6V
输入电平门限与功耗：规格书给了输入高低阈值（按VDD比例）以及黑屏/待机功耗数据（Blackmode、Standby）。
关键点：很多“尺寸分辨率接口都一样却不亮”的根因，是主控输出是1.8VIO，而屏端按3.3V逻辑门限设计；或电平翻译芯片带宽/时序不够导致边沿变形。
2.4时序
（决定“花屏/闪屏/抖动/颜色错位”）
TM050RDH03-41的时序参数给得很明确，至少有三组你必须盯住：
（1）输入建立保持时间/CLK限制
HSD/VSD/DATA/DE的setup/hold：最小8ns
CLKIN周期最小20ns（也就是最高50MHz量级）
CLKIN占空比40/50/60%
来自TimingChart的Table5.1。
（2）60Hz下的典型像素时钟与行场参数
像素时钟（60Hz）：typ30MHz，max50MHz
一行总CLKIN：typ928（并给了889~1143范围）
HSDpulsewidth：typ48
垂直总行：typ525（并给了513~767范围）
来自Table5.2。
（3）SYNC/DE模式与极性
规格书对引脚描述里写到：HSD/VSDnegativepolarity，DEN在DEmode下生效。
也明确写了：CLKIN数据在特定边沿锁存（datasheet引脚说明提到“Datalatchedatfallingedge”）。
这三条，是你调试“白屏但背光亮”“画面抖动”“偶发闪一下”的第一抓手。很多主板默认是上升沿采样/正极性同步，直接就会不兼容。
2.5背光
（决定“亮不亮、亮度够不够、寿命与发热”）
LED数量：14LEDs（规格书总表）
规格书在光学测试条件里给了LED驱动电流样例：IF=40mA（25℃）
第三方参数页还补充了：典型亮度250cd/m²、对比度600:1、视角典型值、背光结构标注为WLED（含7s2p标识）等。
1·替代时背光是最容易“看似点亮、实际不对”的部分：
2·有的屏需要恒流，有的板子给恒压；
3·串并联结构不同会导致亮度不足或过流；
4·背光电源纹波大，会表现为“肉眼可见的轻微闪烁”。
3、把参数变成“替换避坑清单”
下面这份清单，建议每次替换都按顺序核对（越靠前越底层、越决定能否点亮）。
第一层：机械硬约束
1.外形尺寸、厚度、公差是否一致（120.70×75.80×3.10mm）
2.AA区与视窗是否对齐（108×64.8mm）
3.40pinFPC的pitch、插座型号（FH19SC-40S-0.5SH）
4.FPC出线方向、加强板厚度、插拔空间（结构件最容易卡）
第二层：电气与引脚
1.VDD是否同为3.3V体系（3.0~3.6V）
2.RGB位宽是否真24bit（有些主板只出18bit，需要确认是否支持）
3.Pin定义是否一致：R/G/B、CLK、DEN、HSD、VSD、STBYB等位置不能错位
4.HSD/VSD极性、CLK采样边沿（不一致就会花/闪/白）
第三层：时序可调项
1.像素时钟是否在可接受范围（60Hztyp30MHz，max50MHz）
2.行/场总周期、前后肩、同步宽度与主板默认值差多少（Table5.2）
3.setup/hold是否被你的走线/电平转换器“吃掉”（最小8ns）
第四层：背光与光学
1.LED串并结构、驱动方式（恒流/恒压）、IF/热设计
2.亮度、对比度、视角是否满足场景（典型亮度250cd/m²、对比度600:1）
3.表面处理（AG3H）是否需要保持一致（户外/强光环境尤其重要）
4、TM050RDH03-41可以替代哪些型号？
我会把候选分成三档：明确可替（有公开“完全兼容/Drop-in”表述）、同系列可候选（但需你核对）、只适合作为功能替代（需要改硬件/软件）。
4.1明确可替（Drop-in级别）
TOPWAY/TianmaTM050RDHG16
TOPWAY的案例文章明确写了：TM050RDHG16可以作为TM050RDH03-41的drop-inreplacement（完全兼容）。
TOPWAY的产品页也给出了与TM050RDH03-41非常一致的关键参数：5.0"、800×480、RGB、3.3V、-20~70℃、外形120.70×75.80×3.10、亮度250cd/m²，并写明“fullycompatible”。
如果要“最省事”的替代，这个属于优先级很高的选项：它不是泛泛的“同规格”，而是公开声明了兼容关系。
4.2同系列可候选
（需要核对后再下结论）
会在市场上看到TM050RDH03-00等同系列版本号。此类“同家族不同版本”往往在背光、FPC、时序细节、供应状态上有差异；即使Panelsize/分辨率一致，也不建议你直接当Drop-in。
市场渠道与信息站点显示TM050RDH03-00同为5.0"WVGA的Tianma模组。
怎么把它从“可能”变成“可用”：
拿到候选液晶屏datasheet后，只需要用第3节那份“4层清单”逐项打勾，尤其盯住：FPC插座型号/Pin定义/CLK边沿/同步极性/背光串并结构。这些任何一项不一致，都不该算“等位替代”。
4.3功能替代（不建议）
如果你找不到Drop-in或同系列版本，确实可以用“5.0"800×480”别家的RGB屏去替，但现实里这通常意味着：
需要重新适配时序参数（甚至需要逻辑分析仪抓原屏波形）
可能要改背光驱动或增加限流/升压
结构上可能要改开窗/支架/螺丝位
这条路适合做“产品迭代/降本/升级”，不适合做“现场抢修”。
5、快速定位故障：
换上屏不亮，到底卡在哪一层？
5.1背光亮，但纯白/纯黑/无图
优先怀疑：RGB信号没进来或时序模式不对
检查VDD是否3.3V正常、STBYB是否被拉对
检查主控输出是否满足最小setup/hold、CLK频率范围（尤其是30MHztyp/50MHzmax）
核对你输出的是DEmode还是SYNCmode，以及HSD/VSD极性是否匹配
5.2能出画面但花屏/错位/颜色异常
优先怀疑：位宽/位序/CLK边沿/同步极性
datasheet提到数据锁存在特定边沿（引脚说明里给了锁存边沿信息），主控若默认相反边沿，非常容易出现“能亮但花”。
24bitRGB若被当成18bit/16bit或颜色线序不一致，也会偏色。
5.3亮度明显不足或发热异常
优先怀疑：背光驱动不匹配
这块屏背光为14LEDs，光学测试条件给了IF=40mA的参考，驱动方式要对。
若你用的是通用背光板，务必确认其恒流能力、串并配置与屏一致。
5.4偶发闪一下/复位后才出图
优先怀疑：上电顺序/复位脉宽/电源斜率
规格书给了VDD上电斜率、RSTB脉宽、以及PowerOn/OffSequence图示。
你可以把这当作“硬规则”：电源/背光/Source的先后顺序不满足，很多屏就是偶发不出图。
6、把“替代”做成可复用流程
建议对TM050RDH03-41这类常用屏，固定沉淀两份资料，后续替换会非常快：
1.“主板侧当前输出配置”档案
RGB位宽、DE/SYNC模式
H/V极性、CLK边沿
30MHz附近的像素时钟与行场参数（对应Table5.2）
2.“屏侧关键参数卡片”
（就用本文第2节提炼版）
外形/AA/连接器
VDD3.3V、RGB24bit
背光14LED、亮度等级与表面处理AG3H
当这两份资料齐全，“替代”本质上就是一个对照打勾动作，而不是靠经验赌运气。
7、采购建议
如果对供应商只问一句“有没有TM050RDH03-41”，你得到的答案通常只有“有/没有/要订货”。更有效的问法是把需求拆成三句：
1.是否能提供Drop-in替代（无需改板）？
比如TM050RDHG16对TM050RDH03-41就属于这种明确口径。
2.若非Drop-in，请确认：FPC/Pin/时序/背光哪些项不同？
3.该型号生命周期与供货：是否有长期供货/停产预警机制？
例如NXP将TM050RDH03-41作为并口LCD模组用于开发板生态介绍，侧面说明其在嵌入式场景里有稳定应用链路。
如果希望在“现货+替代验证+生命周期预案”上更省心，可以把以上清单作为询价模板，交给像杭州立煌科技这类做工业显示供应链的渠道一起协助核对（你就不需要自己在几十份datasheet里反复对表）。
常见问题
Q1：同为5寸800×480RGB，为什么一换就白屏？
A：最常见是DE/SYNC模式、H/V极性、CLK采样边沿不一致；其次是IO电平体系不匹配（主板1.8V输出vs屏端3.3V门限）。
Q2：背光亮但没图，说明屏坏了吗？
A：不一定。背光亮只说明LED驱动在工作；图像链路仍可能卡在RGB时序/极性/位宽上。先按Table5.2把60Hz的行场与像素时钟配置对齐再判断。
Q3：花屏但能显示轮廓，是哪个参数最可疑？
A：优先查位序/位宽（24bitvs18bit），再查CLK边沿，最后查setup/hold是否因走线或电平转换被压缩。
Q4：亮度不够，能不能直接把背光电流拉大？
A：不建议“拍脑袋加电流”。这块屏背光为14LEDs，规格书给了IF=40mA的典型测试条件；盲目加电流会带来发热、光衰与寿命风险。应该先确认驱动方式（恒流/恒压）与串并结构。
Q5：有没有“最稳的替代型号”可以直接下单？
A：如果你追求Drop-in，公开资料里兼容关系最明确的是TM050RDHG16↔TM050RDH03-41（有兼容声明与同规格参数对照）。
TM050RDH03-41的替换，最容易踩坑的不是“屏幕本身”，而是把替换当成“尺寸匹配题”。只要你把它当作机械+电气+时序+背光四层契约来核对，替代就会从“玄学”变成“工程可控”。
以上内容仅供参考，实际替换请以你手头主板输出能力、结构限制与现场测试结果为准。也可以咨询像杭州立煌科技这类做工业显示供应链的渠道更方便。
