eDP 40pin液晶屏替代可以通用吗？接口一样为什么还不能直接换？

eDP 40pin液晶屏不能仅凭“都是40pin”判断可以通用。

实际维修和工业设备替换中，两块屏即使都是eDP、40pin，甚至尺寸和分辨率也完全一样，仍然可能因为Lane数量、Link Rate、针脚定义、供电、背光控制、连接器型号以及主板固件不同而无法直接使用，；立煌本身也明确指出，eDP属于嵌入式显示接口，面板连接可以采用30pin或40pin，具体连接方式由系统配置决定；eDP在系统内部的实现也具有一定灵活性，并不是像外接DisplayPort那样要求所有设备之间天然互通。

所以更准确的理解应该是：eDP 40pin只是替代筛选的第一步，不是“通用接口”的证明。

为什么同样40pin eDP，实际差异会这么大？

最典型的区别就是eDP Main Link数量，eDP本身可以根据数据带宽使用不同数量的Lane。VESA资料明确说明eDP Main Link可以按照显示数据率配置1～4 Lane。

例如群创 G156HCE-E01：15.6寸1920×108060HzeDP1.22-Lane40pin3.3V属于比较典型的FHD工业eDP方案。

但友达 B173HAN04.4 同样是40pin eDP，却采用：17.3寸1920×1080144HzeDP1.34-LaneHBR2也就是说，两块屏虽然都写着“40pin eDP”，其实际带宽需求已经完全不同，如果原主板只提供2-Lane eDP，拿一块需要4-Lane才能实现目标分辨率和刷新率的屏直接替换，就不能期待它像普通同规格屏一样正常工作。

第一项一定要确认：2-Lane还是4-Lane

对于工业屏替换，我会把Lane数量放在比较靠前的位置。

常见情况大致可以理解为：

这不是绝对规则，但足以说明：40pin本身没有告诉你需要多少数据Lane。

例如友达B173HAN04.0为17.3寸FHD 144Hz，也采用40pin、4-Lane eDP，所以从普通60Hz工业屏换成120Hz、144Hz甚至更高刷新率产品时，一定要重新检查主板eDP输出能力。

第二项：eDP版本和Link Rate也要看

即使都是4-Lane，也不能继续简单认为通用。

eDP还有不同的链路速率，例如RBR、HBR、HBR2等。屏幕需要的带宽越大，对主板输出能力和固件支持要求越高，B173HAN04.4公开资料就明确标注：eDP1.3＋4 Lane＋HBR2。而普通FHD工业屏G156HCE-E01采用的是：eDP1.2＋2 Lane。

如果工业主板比较老，只支持较低Link Rate，即使物理上能够接入40pin屏，也未必能够驱动高刷新率或高分辨率面板。

因此替换时至少应该问清楚：主板支持几Lane？最高支持什么Link Rate？BIOS有没有对应Panel配置？

第三项：40pin也必须看Pin Definition

这一点和30pin eDP完全一样，不要把“针脚数量相同”理解成“每一个Pin的位置都完全一样”。eDP连接器中不仅有高速数据，还涉及：Main LinkAUX ChannelHPDLCD逻辑供电GND背光供电BL_ENABLEPWM等信号。立煌公开的eDP资料也可以看到，eDP连接器本身同时承担显示数据、配置控制和背光相关连接，40pin具体怎么分配，还要以对应面板规格书为准，因此真正做替代时，必须把：原屏Pin Definition和新屏Pin Definition放在一起逐项比较，不能看到“40 Pin Connector”就直接插。

第四项：逻辑电压和背光电压不是一个概念

很多eDP屏的LCD逻辑部分采用3.3V，例如G156HCE-E01公开规格就是3.3V；B173HAN04.4也采用3.3V典型逻辑供电，但这并不意味着整块屏只需要3.3V。

LCD逻辑电源和LED背光供电往往是两套电源，所以规格书里必须分别查看：LCD_VCC和LED_VCC / BL_PWR，如果只看到“3.3V”就认为40pin每个电源脚都是3.3V，很容易理解错误。

工业主板做屏线时，也应该把逻辑供电和背光供电分开确认。

第五项：FHD 40pin和4K 40pin不是一个概念

这是40pin替换中非常典型的误区。

例如友达 B173ZAN06.C 为17.3寸3840×2160、144Hz产品，采用4-Lane eDP和40pin接口，另一边，G156HCE-E01同样是40pin，却只是1920×1080、60Hz、2-Lane。

显然不能因为两者都是40pin，就认为换根屏线能够互换。从FHD升级到4K往往同时改变：Lane数量Link RatePixel Clock/数据带宽色深刷新率主板GPU输出能力BIOS/固件支持

因此：40pin只是物理接口条件，高分辨率替换真正要解决的是数据带宽。

第六项：带触摸的40pin屏更加不能只看针数

市场上还有一类eDP屏，本身集成On-Cell、In-Cell或其他触摸方案。

例如京东方 PV156FHM-T00 为15.6寸1920×1080 eDP产品，官方将其列为带SLOC触控的工业显示方案，其公开规格资料显示触摸部分采用USB通信。

这说明对于带触摸屏模组，还需要进一步确认：LCD使用哪个连接器？触摸USB/I²C从哪里输出？是否还有独立触摸连接器？原主板有没有对应USB/I²C接口，不能因为它也是40pin eDP，就认为显示和触摸都会自动兼容。

第七项：连接器型号和位置也要确认

工业设备中还有一种非常现实的问题：电气参数全部对上了，最后发现屏线插不上。

40pin只说明触点数量，还应该进一步核对：连接器厂家和Part Number连接器间距插拔方向接口位于左侧还是右侧屏线出线方向屏线长度特别是15.6寸、17.3寸薄屏，不同产品的接口位置可能相差很远，如果工控机内部屏线已经固定，即使电气完全一致，新屏接口换了位置，也可能需要重新制作线材。

所以“直接替代”的定义应该同时包括：电气兼容＋结构兼容。

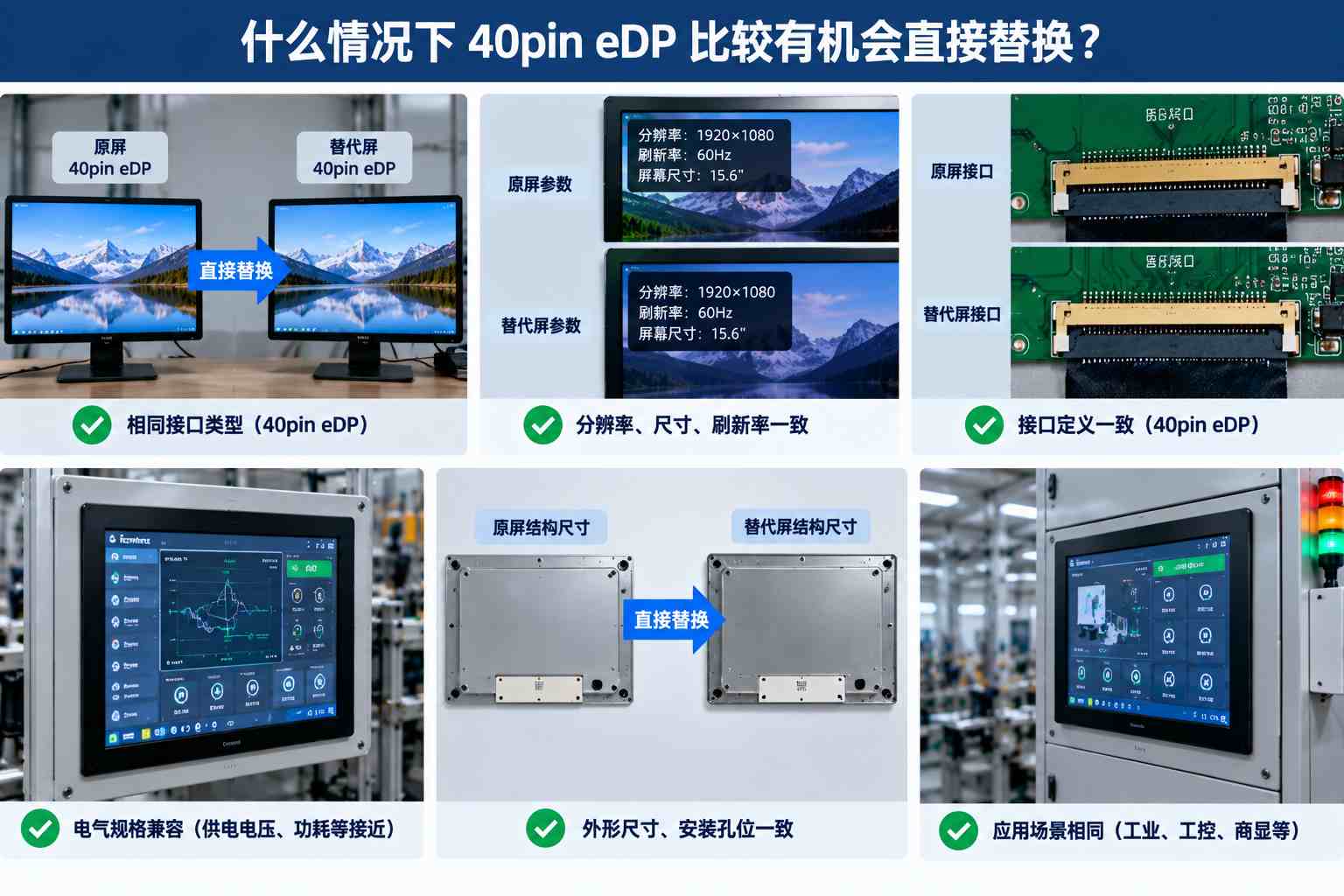

什么情况下40pin eDP比较有机会直接替换？

如果两块屏同时满足：尺寸相同分辨率相同刷新率相同都是eDP 40pinLane数量相同Link Rate相同或主板兼容Pin Definition一致逻辑供电一致背光供电和控制一致连接器型号一致或兼容接口位置接近那么才可以把它定义为高匹配替代候选。即便如此，工业设备正式量产以前仍建议先做样品装机验证。

哪几种情况不要直接插？

如果遇到以下情况，我不建议直接通电测试：原屏2-Lane，新屏4-Lane；原屏FHD 60Hz，新屏FHD 144Hz；原屏FHD，新屏2K或4K；只有“eDP 40pin”信息，没有规格书；LCD_VCC和背光供电不明确；连接器型号不同；带触摸与不带触摸模组混换；主板eDP输出能力不明确。

尤其是维修老工控机时，不要拿高刷新率电竞屏去替换普通工业60Hz屏，只因为两块都是40pin，参数更高不代表兼容性更好。

40pin eDP替换应该按什么顺序检查？

可以按照下面这张表排查：

主板写着“支持eDP”够不够？

不够。

一块工控主板写着“1×eDP接口”，只能说明它具有eDP输出能力，并不能说明市面所有eDP屏都能直接使用。

还应该向主板厂家确认：最高分辨率最大刷新率支持1/2/4 Lane中的哪些模式Link Rate输出电压背光电源能力BIOS是否支持EDID自动识别普通PC平台的eDP适配能力往往比较灵活，但一些嵌入式ARM板、老工控主板的屏参可能是固定的。

这种情况下，新屏即使理论带宽满足，也可能需要修改Device Tree、BIOS或者显示初始化参数。

eDP相比LVDS是不是就更容易替换？

eDP确实具有AUX Channel、EDID以及Link Training等机制，理论上的自动配置能力比传统固定Timing LVDS更完善。VESA资料明确将EDID、Link Training和显示控制列为AUX Channel的重要功能。

但工业设备里仍然不能因此理解成“即插即用”。

因为嵌入式主板经常对：Lane数量、供电、背光、BIOS和屏线做固定设计，所以eDP减少的是部分时序适配难度，不是消除了所有硬件兼容问题。

eDP 40pin液晶屏不能默认通用。

替代时真正应该关注的是：40pin只是连接器数量；2-Lane还是4-Lane决定链路结构；Link Rate和刷新率决定数据带宽；Pin Definition决定屏线能不能用；逻辑电压和背光供电决定能不能安全上电；连接器和机械结构决定最终能不能装进设备。比如G156HCE-E01是40pin、2-Lane、FHD 60Hz，而B173HAN04.4同样是40pin，却已经变成4-Lane、FHD 144Hz、HBR2。 两者已经很好地说明：40pin相同，并不能代表接口配置相同。

所以工业LCD维修和替代中最实用的方法仍然是：先找到原屏完整型号和Revision → 查原屏规格书 → 再寻找尺寸、分辨率、40pin定义、Lane、Link Rate、供电和结构都接近的候选屏。

不要按照“eDP 40pin通用屏”这个思路直接采购。真正做到电气、带宽、屏线和结构全部匹配以后，才能把一块40pin eDP屏判断为可以直接替代。
