驱动板在工业液晶模组中的作用是什么？

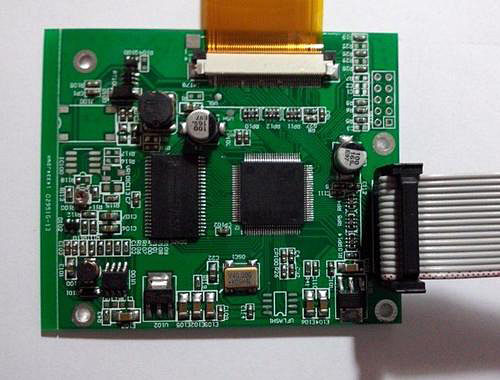

驱动板是指工控液晶模组的整个小信号处理电路板，包括VGA(DVI)信号输入、MCU系统控制、二次电源稳压、LCD接口电路等。 一般来说，驱动板 接电源，配屏幕线和OSD按键板，再接高压板，就是一个完整的LCD电路。 通过烧录不同的程序，该驱动板可以适应各种类型的液晶屏。

选择驱动板主要看驱动板的接口是否与要维修的显示器一致。 下面通过解释其接口的功能来说明如何选择驱动板。

1、液晶屏的屏线接口必须与液晶屏相匹配。

LVDS接口引脚数小于30，数据线名称包括DO I、DO、D1 I、D驱动板、D2 I、D2、CK~、CK、D3-、D3等。 6 位屏幕、D3 和 D3 信号没有通常的 20 针和 30 针连接器。 早期的 10 英寸到 12 英寸屏幕也有 14 针连接器。

LCD工控液晶模组驱动板的作用是什么? 还需要在主板上设计驱动电路吗?

首先，点阵液晶模组其实是由无数个点组成的，每个点就相当于一个地址。 工控液晶模组驱动板上的驱动IC必须根据控制要求驱动相应的点亮或不点亮。

其次，LCD模块驱动板需要转换成振荡信号才能使LCD正常工作，因为LCD实际上需要一个振荡信号，而DC信号往往是由主板提供的。

另外，主板一般输出3.3V或5V电压，CPU一般输出3V信号，LCD驱动电压为9~12V，所以工控LCD模块驱动板也有电压转换的功能。

一般工控液晶模组的驱动板上都有一个控制IC，它实际上是驱动IC和主控CPU之间的桥梁，识别主控CPU的信号，控制相应的IC驱动 一个特定的工作点。
