服务热线： 做MV215FHM-N40这类21.5寸FHD工业液晶屏项目时，“屏能点亮”往往只是第一关；真正决定能不能量产、售后稳不稳的，是触摸配套：触控玻璃尺寸一不对就装不进去；控制器/接口选错导致Windows识别异常；背光PWM干扰让触摸飘；ESD一打就断触；甚至同样一套触控在实验室正常，装进金属机箱后就开始误触。
这篇文章用“工程交付”的方式，把触摸配套拆成两条线：
屏端（LCD模组端）：MV215FHM-N40自身的接口/背光/结构边界是什么？哪些会影响触摸稳定？
触控端（Touch端）：你该选PCAP还是电阻？控制器选USB还是I²C？盖板玻璃厚度、表面处理、FPC出线、EMI/ESD该怎么落地？
一、配触摸前必须知道的硬边界
触摸能不能配得顺，第一步不是去找触摸玻璃，而是把LCD的关键参数当成“指纹字段”写下来，后续所有触摸结构与电气设计都不能越界。
1、核心规格

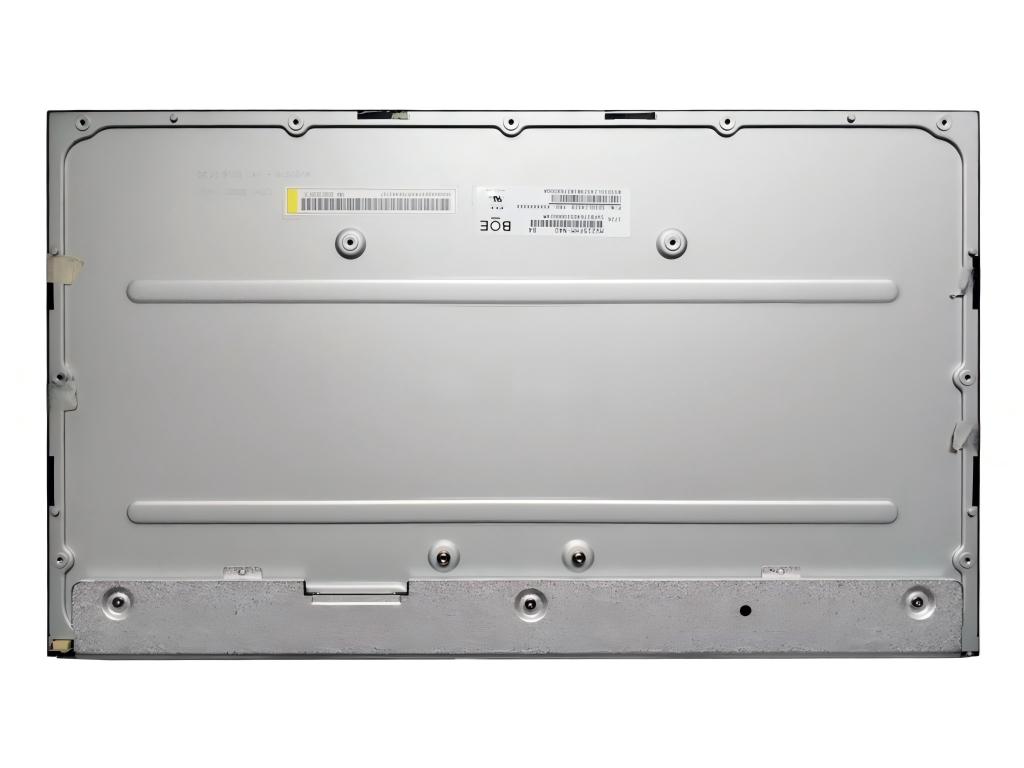

公开参数显示，MV215FHM-N40为BOE（京东方）21.5英寸TFT-LCD模组（LCM），分辨率1920×1080（FHD），典型亮度250cd/m²，对比度1000:1，视角89/89/89/89（CR≥10），接口为LVDS（2ch8-bit）30pins。
这几点意味着：
这是典型“工控/桌面监视器/室内终端”亮度段，触控盖板如果做太厚、再加AG/AR叠加，透过率损耗会直接让画面显暗（所以触摸端的光学方案要慎重）。
LVDS30pins链路在整机里通常走屏线，屏线与背光电源/驱动的布线方式，会影响触控抗干扰（后面会讲）。
2、结构尺寸与表面处理
常见资料给出MV215FHM-N40的显示区域（AA）约476.064×267.768mm，外形约484.5×284.4×13.2mm，表面为Matte+Hardcoating（3H）。
触控配套时，最容易犯的错是只抄“21.5寸”三个字，结果：
触控传感器有效触控区（ActiveTouchArea）与LCDAA没对齐（边缘按不到/坐标偏移）
盖板玻璃开窗/丝印边框压住了可视区，或者露白边
触控FPC出线方向与LCD连接器/机壳卡扣冲突，装配返工

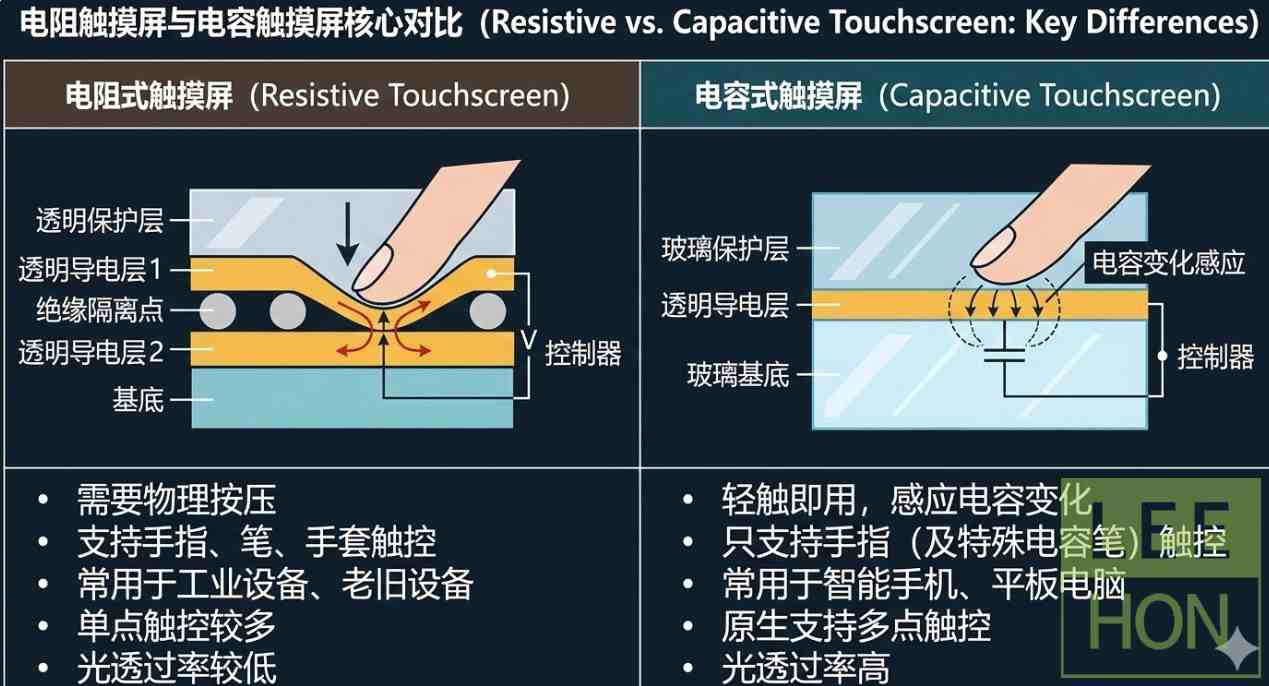

二、电阻（RTP）还是投射电容（PCAP）？
对21.5"这一级别的工业液晶屏来说，现实里主流是PCAP（投射电容），因为它的体验、透光、耐久与多点触控都更适配现代HMI/信息终端。电阻屏也不是不能用，但更多出现在：强手套、极端油污水膜、或必须用笔尖压力输入的特殊场景。
判断标准别只看“体验”，要看工况：
戴手套/潮湿水膜/油污：PCAP需要选择“厚玻璃/抗噪方案+算法”，电阻屏天然更稳但体验一般。
强ESD/强EMI工业现场：PCAP必须把控制器、接地、屏蔽、线束都当成系统工程来做，否则会漂。
高透光/更亮：PCAP更容易做成薄结构+高透光；但如果你叠加多层AG/AR/AF，也会反向吃亮度。
一些PCAP触控方案会强调“厚盖板玻璃支持、增强信噪比、避免误触”，本质就是把工业现场的噪声与厚玻璃问题考虑进去。
三、触控端要先定“接口策略”：
USB还是I²C？很多项目到最后才发现：主控板只有USB，没有I²C；或者系统是Linux/Android，驱动适配成本完全不同。
1、USB：
最省心的“通用路线”（尤其是Windows/x86工控机），USB触控控制器最大的优点是：标准HID触控设备生态成熟。以EETIeGalaxTouch为例，其文档明确提到USBHID兼容控制器可按HIDtouchdigitizer方式上报，Windows7及以上甚至可直接用系统内置驱动识别（不装厂商驱动也能工作）。
适合：工控一体机、x86工控主机、Windows终端、需要快速打样量产的项目。
风险点：USB线束更长时要考虑共模噪声与屏蔽；ESD从USB口灌进来更常见。
2、I²C：
更像“嵌入式原生路线”（MCU/ARM板常见）,I²C的优势是接线简单、成本低、在嵌入式板卡里常见；但坑也更多：
I²C对时序、上拉、电平匹配更敏感
线长一长就容易受干扰
不同控制器的上电复位/地址选择逻辑不同，调试成本高
例如GoodixGT911的资料就提到其支持不同I²C地址，并且上电初始化阶段需要通过INT/RESET管脚组合选择地址与初始化时序。
适合：Android/Linux一体板、定制嵌入式主板、希望把USB口留给外设的项目。
风险点：驱动适配、上电时序、EMI/ESD更挑系统设计。
四、触控控制器怎么选：
市场上常见PCAP控制器路线（举例不是唯一）：
EETIeGalaxTouch：USBHID生态成熟，工业项目常用
ILITEKILI2511：资料描述其面向POS/ATM/工业电容触控，且支持USB/I²C/UART等接口，适合做模块化设计
GoodixGT911：I²C方案常见，有明确的上电与地址配置时序点
选型建议（更贴合量产）：
1、先确定整机系统与接口（USB/I²C），再选控制器家族。
2、再看“抗噪能力与盖板厚度适配”。工业现场常见厚玻璃/金属机壳/电机噪声，控制器与算法能力比“10点触控”更关键。
3、最后才看多点数、报告率、功耗、成本。
五、触控玻璃与结构叠层：
触控件一般由盖板玻璃（CoverLens）+传感器（Sensor）+控制器（Controller）组成。这里有4个关键点：
1、盖板玻璃厚度与表面处理：
PCAP盖板厚度在不同产品里会从薄到厚有很多可选，甚至可到很厚的防破坏设计；同时可选AG/AR/AF等表面处理。
但回到MV215FHM-N40：屏端亮度典型250nits，本身不是高亮路线。
所以要避免“AG叠AG”：
LCD表面已经是Matte+3H
盖板再上强AG/AR，透过率下降，室内还好，靠窗/强光就会“发灰”
经验做法：
室内工控：优先选择“适度AG或AF”，别过度堆料
半户外/强光：如果要靠光学提升可读性，建议系统级评估（背光、贴合、反射控制一起做），不要只在盖板上加到极致

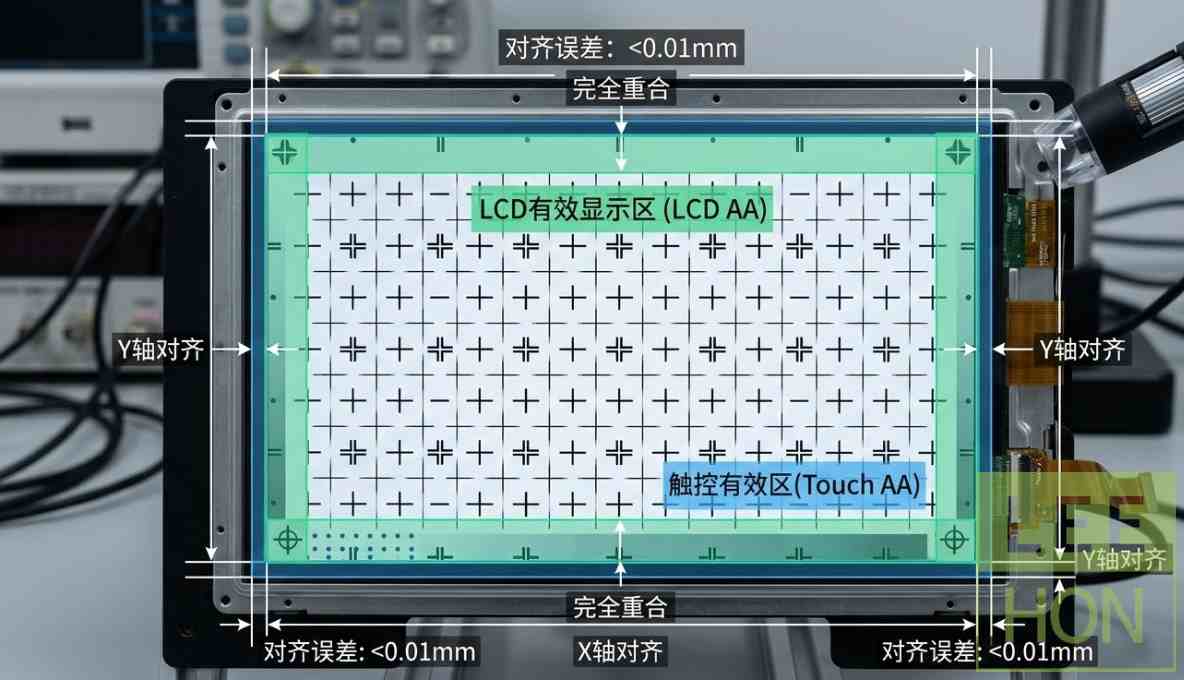

2、触控有效区与LCDAA的对齐：
把这3个尺寸写进图纸并互相校核：
LCDAA（有效显示区）≈476.064×267.768mm
触控SensorActiveArea（有效触控区）
盖板开窗/黑边丝印的WindowArea（可视开口）
否则量产最常见的客诉就是：边缘按不到、坐标漂、UI按钮贴边误触。
3、出线方向与安装方式：
FPC位置不对，等于重开模，21.5寸触控常见出线在短边或长边，具体要看机壳结构。你至少要提前确定：
FPC从哪边出？长度够不够？会不会压到屏线/背光线？
控制板（小板）固定在什么位置？与金属背板是否需要绝缘/接地策略？
4、贴合方式：
气贴vs光学贴合（OCA/LOCA）
气贴：成本低、返工易，但反射多、灰尘风险高
光学贴合：观感更好、反射更低、结构更稳，但工艺要求高、返工难
对于250nits亮度段，如果希望“更通透、对比更好”，贴合往往比一味加高亮更划算，但要把良率与维修策略考虑进去。
六、屏端要注意什么：
LVDS屏线、背光、接地与噪声，都会影响触控稳定，触控漂不漂，很多时候不是触控的问题，而是屏端的电气与布线把噪声喂给了触控。
1、要么改频率，要么改走线/屏蔽
MV215FHM-N40的背光为WLED，且资料标注“WithoutDriver（不带驱动）”这类口径较常见。这意味着整机里往往有背光驱动板或主板背光电源。
当背光采用PWM调光时：
PWM边沿噪声会通过电源/地回路耦合到触控
背光线束与触控FPC近距离并行，会直接串扰
工程建议：
背光电源与触控线束尽量分层、分区走线
PWM频率选择避开触控扫描敏感频段（不同控制器不同，需要联调验证）
关键位置加共模抑制/屏蔽/地参考（别只靠“换个触控”）
2、LVDS屏线与触控线束别绑一束走到底
LVDS是高速差分信号，理论上抗干扰强，但线束布局不当、接地不良时也会制造共模噪声。
建议：
LVDS屏线与触控USB/I²C线束分开走
触控线尽量短，跨电源区域要有屏蔽与地参考
机壳接地要有“单点/规划”，避免地环路让噪声乱窜
3、ESD：
先定义目标等级，再决定保护器件与接地策略，工业终端触摸面板最常见故障之一是“静电一打就断触/漂移/重启”。ESD不是单点器件能解决的，必须把：
盖板/边框/机壳的放电路径
控制器到主板接口的TVS/滤波
地参考与绝缘间距一起设计
七、触控配套清单
你对接触控厂或供应商（包括像杭州立煌科技这类协助客户做型号核对与配套建议的渠道服务商）时，建议一次性给全这些信息：
A.LCD屏端（MV215FHM-N40）信息
型号与版本：MV215FHM-N40
AA/外形尺寸/厚度：按规格书或可靠来源锁定
接口：LVDS2ch8-bit30pins
表面处理：Matte+Hardcoating（3H）
背光驱动边界：是否不带driver、你用什么方式供电调光
B.触控端信息
触控类型：PCAP/RTP（多点数需求）
接口：USBHID/I²C（系统与驱动条件）
盖板厚度与表面处理：AG/AR/AF、是否要防眩、防指纹
出线方向、FPC长度、控制板固定位置
环境工况：是否手套/水膜/油污/强电机噪声
ESD/EMI目标：希望达到的等级或客户标准
八、验证怎么做才不走弯路
很多项目把触控测试停留在“点点看看能不能用”，量产才爆雷。建议至少做这些：
1、边缘坐标与线性：四角与边缘连续滑动，确认无死区、无跳点
2、噪声场景测试：背光PWM从最低到最高循环、整机电机/继电器动作时观察误触
3、ESD快测：在可控方式下做接触/空气放电验证“是否掉点/是否重启/是否漂移”
4、线束敏感性：触控线束摆放位置变化、靠近电源线/背光线的对比
5、温湿度与结露边界（如果客户现场会遇到）：水膜下是否误触、是否需要固件参数调整
常见问题
Q1：MV215FHM-N40配触摸，优先选USB还是I²C？
A：如果是Windows/x86工控机，优先USBHID更省心；EETIeGalaxTouch一类USBHID控制器在Windows7+可用系统内置HID触控驱动识别，适合快速量产。
Q2：为什么同一块21.5寸触控，桌面测试正常，装进机壳后开始误触？
A：常见原因是背光PWM、电源地回路、线束并行走线导致的噪声耦合；以及金属机壳接地路径改变了触控参考地。MV215FHM-N40本身是LVDS+外置背光驱动边界常见的组合，更需要重视系统布线与接地规划。
Q3：盖板玻璃越厚越好吗？
A：厚玻璃能提升抗破坏与结构强度，但会降低透光、增加触控信号衰减，必须匹配“厚玻璃抗噪”的控制器与参数。行业方案也会强调厚盖板下通过提升信号强度与噪声比来减少误触。
Q4：I²C触控最容易踩的坑是什么？
A：上电/复位时序与地址选择。比如GT911这类控制器在上电初始化阶段会通过INT/RESET等管脚组合影响I²C地址与初始化流程，时序没对齐就会“时好时坏”。
Q5：我只知道“MV215FHM-N40+要触摸”，找供应商/杭州立煌科技询价前最该准备什么？
A：准备三件事：①LCD的AA/外形/接口与背光驱动边界（LVDS30pin、AA尺寸等）；②你整机系统与触控接口选USB还是I²C；③结构出线方向与工况（是否手套/水膜/强噪声/ESD目标）。把这三类信息一次给全，触控配套才能从“能用”变成“可量产可售后”。
