服务热线： -40℃ 工作温度 10.1寸 TFT-LCD 液晶屏怎么选？别把“能亮”当“能用”，低温选型要把“液晶+背光+结构+验证”一起做
在工业现场，“10.1寸”是最常见的尺寸之一：HMI、车载/船舶终端、户外柜机、冷链设备、矿山/风电等都用得到。但当你把工作温度要求拉到 -40℃ ，选型逻辑就会和普通工业屏完全不一样：
常规工业屏多在 -20~70℃ 或 **-30~85℃**区间；例如不少10.1方案套件的面板工作温度常见到 **-30~80℃**档位（面板与AD板温区还可能不同）。
-40℃意味着不仅要挑“宽温面板”，还要评估 低温响应时间、背光点亮能力、结露与热设计、驱动与供电时序、以及严苛验证 。低温超出范围时，响应时间可能“极度变慢”是行业共识，规格类文件也会直接提醒低温会显著拖慢响应。
1、-40℃不是参数表多写一个数字
很多人把-40℃理解为“找一块标-40的屏就行”。现实里真正的门槛通常在四件事上：
A. 液晶材料在低温下响应会明显变慢
即便面板能“点亮显示”，低温下拖影、残影、刷新迟滞都会变重。并且不少规格类说明会强调：在低于工作温度范围时，响应时间会“极度延迟”。
B. 背光在低温下“能不能点亮、能不能稳定点亮”是另一个坑
LED在低温本身不一定更难点亮，但驱动电路、启动浪涌、线束阻抗、以及整机电源策略会造成“闪一下就灭/偶发不亮/亮度爬升慢”等问题。
C. -40℃几乎一定伴随“温差+结露+冰霜”风险
户外/冷链设备从-40到室温、或停机再启动，会产生结露，长期会腐蚀、短期会造成触控漂移、漏电、画面异常。极端工况通常不仅是温度本身，还包含湿度与结露等多因素叠加。
D. 最终交付的是“能用多久”和“低温下体验是否可接受”
这就是为什么 -40℃ 选型，必须把“硬件+结构+验证”一起设计，而不是只换一块LCD液晶屏。
2、先锁定三层“面板指纹”
选型第一步不是问型号，而是把 10.1 寸屏的“指纹字段”锁死（这也是你询价/二供时最省沟通成本的方式）。
2.1 接口指纹：
10.1 寸常见接口是 LVDS / eDP / MIPI DSI 。要明确：
LVDS：单路/双路、针脚数（常见 30/40pin）、位宽与映射
eDP：lane数（1/2/4）、link rate（HBR/HBR2等）
MIPI：lane数与时钟、是否要桥接
如果主控并非原生支持某接口，桥接芯片要能在 -40~85℃的环境温区下可靠工作。比如一些车规级桥接芯片会给出 -40~85℃的工作环境温度范围，这类器件更适合严苛工况。
2.2 电源与背光指纹：
低温下最常“偶发”的来源，至少要锁定：
VDD（3.3V/5V/10V等，10.1多为3.3或5）
背光输入电压（常见 5~12V 或恒流）
背光控制方式：EN/PWM/模拟调光
上电时序：先电源稳定、再信号、再开背光（低温更要遵守）
2.3 显示指纹：

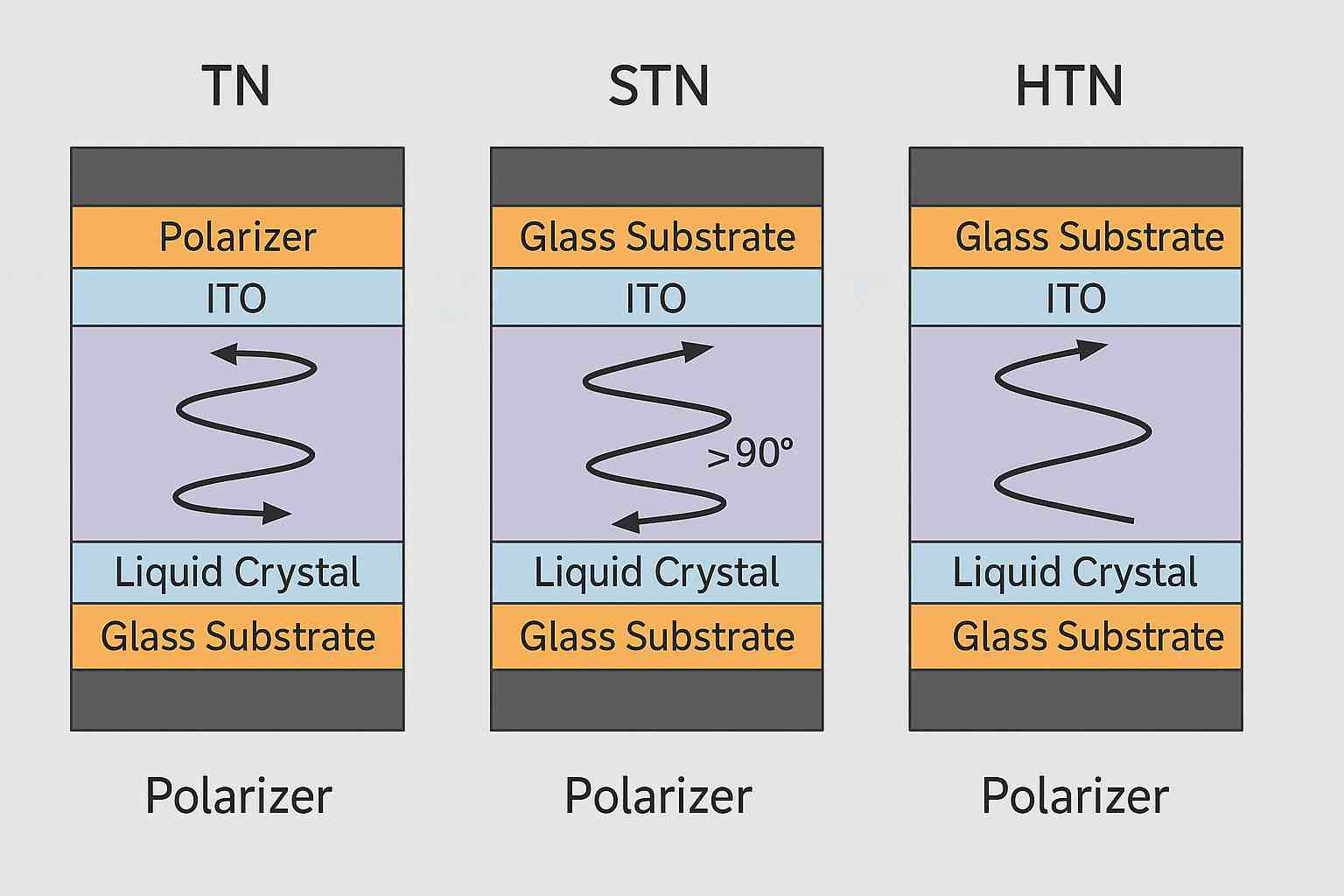

低温下“能亮但体验差”的根源，面板模式（TN/IPS/ADS）
响应时间口径（25℃ vs 低温）
亮度、对比度、表面处理（雾面/AR/AG）
是否带触控（触控在低温下可靠性与结露影响更大）
3、-40℃选型的“八个必看点”
1、 面板工作温度 整机可用温度
很多供应商给的“宽温”常见是 -30~85℃。例如某些 SolarSure / 宽温产品族会以 **-30~85℃**作为温区档位之一。
而要的是 -40℃，这时要问清：
面板（LC+驱动）是否真能在 -40 下保证显示功能？
背光与触控是否同样满足？
是否需要加热策略来“保证可用”（很多项目最后会用加热换取稳定）
实务建议 ：把验收写成“ -40℃冷启动可显示 + 可读性阈值 ”，而不是只写一个温度数字。
2、低温响应时间与拖影：
很多数据手册对响应时间定义很清楚，但在低温下响应会明显变慢，甚至会提示低温下响应极度延迟。
这意味着：
如果你的应用是仪表/读数/菜单，低温拖影可能还能接受；
如果是动态画面（视频、相机预览、运动UI），-40℃下很可能会“肉眼可见地糊”。
建议做法 ：在规格评审阶段就要求供应商给出低温响应或“低温可用性说明”；没有的话，就把它列入样机验证必测项。
3、背光与亮度：
-40℃要关注“点亮成功率”和“亮度爬升曲线”，户外/冷链设备常见现象是：
启动瞬间亮一下又灭（电源保护/浪涌/驱动欠压）
能亮但前几分钟亮度明显偏低（材料与温度稳定过程）
建议做法 ：把“冷启动后 30s/2min/10min 的亮度与均匀性”写进测试项，而不是只测稳定后的一个点。
4、结露与冰霜：
-40项目不谈结露，后期售后一定吃亏，极端工况往往包含湿度与结露、多次冷热循环等复合挑战。
对10.1寸带触控的设备，结露还会导致：触控漂移、误触、甚至内部腐蚀。
建议做法 ：
结构上预留防结露策略（密封、透气、加热、涂覆）
测试上加入“温度循环 + 湿度/结露”验证（即便你不做全套认证，也至少做简化版）

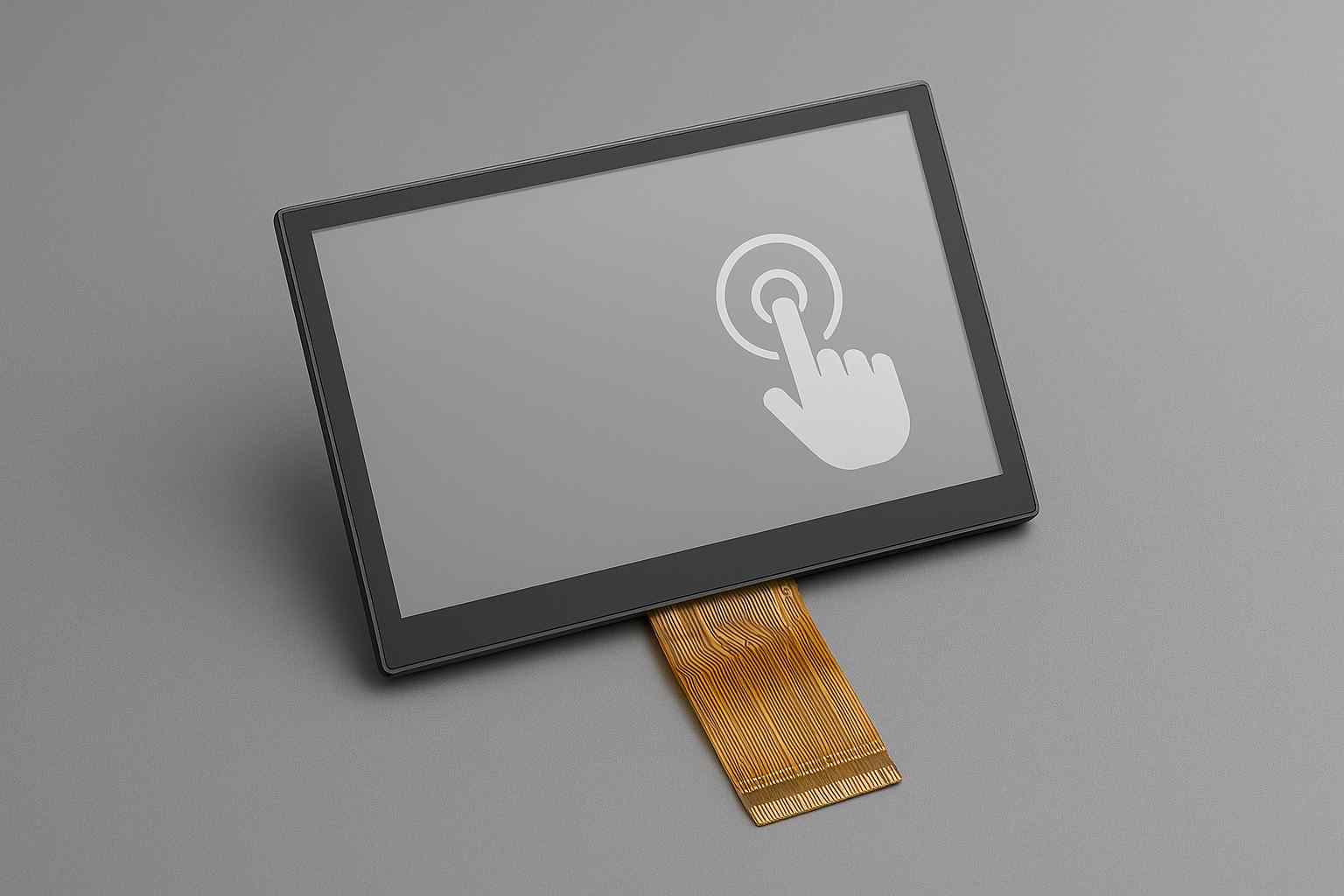

5、触控（PCAP）在 -40 的可靠性
很多10.1方案会集成PCAP触控，例如一些产品族把 PCAP + LVDS 作为一体化方案。
但在 -40℃，触控要关注：
玻璃与胶层（OCA）在低温的机械应力
控制器固件的温漂补偿
结露造成的误触/漂移
戴手套/水膜环境的可用性
6、接口与线束：
低温会放大“接触不良/材料收缩”的问题
线束变硬、弯折半径变大，容易拉扯连接器
接触电阻变化会让供电边界更紧张
差分信号在长线束+强干扰环境下更容易接近边界
所以 -40 设备， 结构固定与应力释放 不是可选项。
7、表面处理与可读性：
低温不是唯一敌人，户外光照也要一起算，如果你是户外/车载，反射控制与亮度同样关键。行业里经常把“阳光可读”与更高亮度档位关联（例如 1000 nits 级别），但最终取决于反射与结构。
8、供应链与版本锁定：
-40℃项目更怕“换版”，因为你已经在边界条件上跑得很紧，任何小的材料/背光/驱动变更都可能把系统推到不稳定区。
所以必须：
锁定型号与版本
约定换版通知
建立二供候选池（同指纹、同结构）
| 品牌 | 型号 | 尺寸/分辨率 | 亮度 (nit) | 对比度 | 工作温度 (°C) | 其他特性 |
| 京东方 | NV101WUM-T00 | 10.1"/1920x1200 | 500 | 1000:1 | -40~85 | 高亮宽温，IPS视角，抗振设计，适合低温工业监控，长寿命50,000小时 |
| 天马 | TM101JVHP05 | 10.1"/1280x800 | 800 | 800:1 | -40~85 | 宽温高亮，触摸兼容，工业耐用，适用于极寒环境终端 |
| 友达 | G101EVN01.3 | 10.1"/1280x800 | 500 | 1300:1 | -40~85 | 高对比宽温，抗眩光涂层，适合低温数据显示，RoHS合规 |
4、10.1寸在 -40℃场景下
直接选“标称更宽温”的工业面板（尽量靠近-40）
市场上更多能找到的是 -30~85℃档位（例如部分宽温产品族/套件口径）。
如果你能找到明确给出 -40~85℃的面板规格书，那当然最好，但现实中它往往更偏车规/特殊料，供货与成本也会更苛刻。
适用 ：预算更充足、对低温体验要求高、批量稳定的项目。
面板温区到 -30 或 -20
但用“加热/保温”把系统工作点拉回可控区，这是很多设备厂最终会采用的办法：
把屏后腔体做成可控的小环境
用加热片/温控策略保证 LC 在可接受温度下工作
兼顾结露（升温也要防止水汽在内部凝结）
适用 ：需要 -40 冷启动但允许“短时间预热”或允许低温体验降级的项目。
分层策略：
低温下只保证“基本可读”，温度回升后恢复完整体验
例如：
-40时显示简化UI、低刷新、低对比视觉元素
温度回升后开启复杂界面/动画/视频
这种做法最“反常识”，但在电力、风电、冷链等场景反而很实用，因为用户低温下只需要“看得清关键数值”。
适用 ：人机交互不复杂、强调可靠性而非观感的工业系统。
5、把“选型”变成可执行：
可以按这个模板提需求，供应商回得会更准，方案也更可落地。
基础信息
尺寸：10.1"
分辨率：1024×600 / 1280×800 / 1920×1200（按你实际需求）
接口：LVDS / eDP / MIPI（主控输出是什么）
亮度目标：室内/户外（例如 500/800/1000 nits 档位）
触控：无 / PCAP（是否手套、湿手、雨水）
-40℃专项信息
冷启动要求：-40℃下上电 __ 秒内必须显示（是否允许预热）
可读性阈值：-40℃下字体/对比度最低标准（可用测试图定义）
结露场景：是否存在从低温进入温暖潮湿环境（必须）
连续工作：-40℃下连续运行时长（例如 2h/8h/24h）
结构约束：可否加热？功耗预算？机箱空间？
验收方式：亮度测点、测试图、温度循环条件（写清口径）
6、必须做的“低温验证清单”
至少做以下 6 组测试（不必全按认证标准，但要覆盖关键风险）：
1. -40℃冷启动点亮成功率：连续 20 次上电，记录失败次数与恢复方式
2. 低温亮度爬升曲线：上电后 30s/2min/10min 的亮度、均匀性变化
3. 低温响应与拖影测试：灰阶切换/滚动文字/简单动画（记录可接受性）
4. 温度循环 + 结露验证：低温→常温高湿→低温，多循环后检查画面与触控稳定
5. 线束与连接器可靠性：低温下线束变硬，检查插拔/拉扯后的接触与误码
6. 热机稳定性：机箱封闭/风道边界条件下运行，观察是否降亮/闪屏
低温下响应变慢、超出范围时响应极度延迟的风险要被当成“必测项”，而不是“出现了再说”。
常见问题
Q1：要求 -40℃工作温度，选 10.1 寸 TFT-LCD 时最容易忽略的是什么？
A：不是分辨率，而是 低温响应时间与拖影 （低温会显著拖慢响应，甚至会被提示低于范围时响应“极度延迟”）以及 结露/温度循环 。
Q2：市面上很多 10.1 寸“宽温”写 -30~85℃，能不能当 -40 用？
A：不建议直接等同。-40℃通常意味着更严格的材料与系统边界。工程上更稳的做法是：要么找明确标称支持更低温的方案，要么用加热/保温把屏工作点拉回可控区，并把“冷启动时间+低温可读性”写进验收。
Q3：-40℃下屏能点亮但很“糊”、拖影严重，是屏坏了吗？
A：大概率不是坏，而是低温下液晶响应变慢的正常物理表现。很多规格类说明会提醒低温会显著拖慢响应。解决通常不是换“同规格屏”，而是换更适合的液晶模式/材料或采用预热策略。
Q4：-40℃项目一定要加热吗？
A：不一定，但如果你既要冷启动可用、又要动态画面体验、还要高可靠，很多项目最终会用加热/温控换取稳定（尤其同时要防结露）。如果你的低温下只需读数显示，可能用“低温降级显示策略”也能满足。
Q5：如果主控只有 MIPI/DSI 或 eDP，但我找到的低温面板是 LVDS，怎么办？
A：可以用桥接芯片方案，但要选温区适合的器件并在 -40 环境下验证链路稳定性（车规级器件常给出 -40~85℃工作温区）。同时要评估供电、EMI与线束可靠性，否则“能亮不稳定”更难排查。
