服务热线： 在工控、医疗、自动化设备里，12.1 寸 1024×768（XGA，4:3）是一类“生命力很强”的经典规格：尺寸适中、像素密度不高但稳定、驱动门槛低，很多旧平台仍在批量运行。也正因为它“常见”，市场上同尺寸同分辨率的型号非常多——这让选型/替换出现一个典型误区：只要是 12.1"、1024×768、LVDS，就能互换。
现实是： 同规格不等于可替换 。同是 XGA，你可能遇到 3.3V 或 5V 逻辑供电差异、LVDS 6bit/8bit 位宽差异、背光 12V 输入但 On/Off 电平不一致、甚至还有 BIST/SEL 管脚配置不同。很多“点不亮/花屏/背光不受控”的锅，不在屏坏，而在你没把“面板指纹”核对清楚。
这篇文章用 M121GNX2 （IVO / InfoVision 显示）作为样板，回答两个问题：
1、 M121GNX2 到底是什么屏？关键参数是什么？
2、如果你要选一块 12.1" XGA 工业液晶屏，应该抓住哪些“必核对要点”，才能降低返工？
一、M121GNX2 是什么屏？
M121GNX2（常见版本为 M121GNX2 R1）是一款 12.1 英寸 XGA（1024×768）的 a-Si TFT-LCD 液晶模组（LCM），采用 LED 背光。其产品资料明确说明：它由 TFT LCD 面板、背光系统以及行列驱动电路组成，显示区域 12.1"、分辨率 XGA（1024×768）。
从公开参数库与规格资料综合来看，它的“工程画像”可以概括为：
尺寸/分辨率：12.1"、1024×768（XGA，4:3）
接口：LVDS， 1 通道 ，支持 6/8-bit， 20 pins
逻辑供电：VDD 典型 3.3V（但绝对最大额定允许到 5V）
背光：WLED（常见描述为 4 strings），带 LED Driver；背光输入 12V ，并提供 On/Off 与 PWM 调光脚
亮度：典型 350 cd/m²
温度范围：工作 -20~70℃、存储 -30~80℃
你会发现：它不是“一个参数”，而是一整套电气与控制约束。选型真正要对齐的是这整套约束，而不是“12.1 + XGA”。
二、“12.1寸1024×768”型号
更推荐用“平台思维”来选 12.1" XGA 屏： XGA 只是内容尺度，真正决定系统兼容的是接口平台与供电/控制平台 。
一个好用的工程拆解是“三层指纹”：
1. 接口指纹：LVDS / TTL RGB / eDP / MIPI？通道数？针脚数？
2. 电源与控制指纹：VDD 电压、背光输入、电平逻辑（On/Off、PWM）、时序要求
3. 显示指纹：位宽（6/8-bit）、映射（数据位如何进入面板）、时序（像素时钟/同步极性）
M121GNX2 的资料里，这三层指纹是清清楚楚写出来的：
它是 LVDS 1ch，20pin
有 SEL68 用于选择 LVDS 6/8-bit 输入（H=8bit，L/NC=6bit）
背光接口明确 12V 输入，On/Off（5V=ON、0V=OFF），Dimming（PWM）
并给出电源时序要求（T1~T11）
这意味着：只要系统在这三层指纹里有任何一项对不上，“同尺寸同分辨率”也会翻车。
三、M121GNX2 的关键参数一张表看懂
下表以公开参数页 + 原厂规格资料为依据，作为“工程核对清单”。不同批次/版本可能存在细微差异，项目交付以手里版本规格书为准。
| 项目 | M121GNX2（常见 R1） | 要点 |
| 为什么重要 | 尺寸 / 分辨率 12.1" / 1024×768（XGA） | 决定主控输出时序与UI布局 |
| 显示模式 | TN、Normally White、Transmissive | 视角与灰阶表现会受TN特性影响 |
| 亮度 | 350 cd/m²（Typ.） | 户外/强光环境是否够用 |
| 接口 | LVDS 1ch，6/8-bit，20 pins | 驱动板与屏线必须匹配 |
| 位宽选择 | SEL68：H=8bit，L/NC=6bit | 位宽不对常见“偏色/灰阶断层/怪花屏” |
| 逻辑供电 | VDD 典型 3.3V；绝对最大额定 VDD -0.5~5.0V | 防止“供电不匹配/过压风险” |
| 背光接口 | 5pin：VCC(12V)、GND、On/Off(5V=ON)、PWM、NC | 解决“背光不亮/亮度不可控” |
| 温度范围 | 工作-20~70℃；存储 -30~80℃ | 工业现场可靠性底线 |
| 供电时序 | - | 时序不对会出现“闪一下就灭/偶发” |
四、12.1" XGA 选型的“六个必查点”
下面这 6 点，在任何“12.1寸1024×768”项目里都强制执行的核对动作。它们也是 M121GNX2 最容易踩坑的地方。

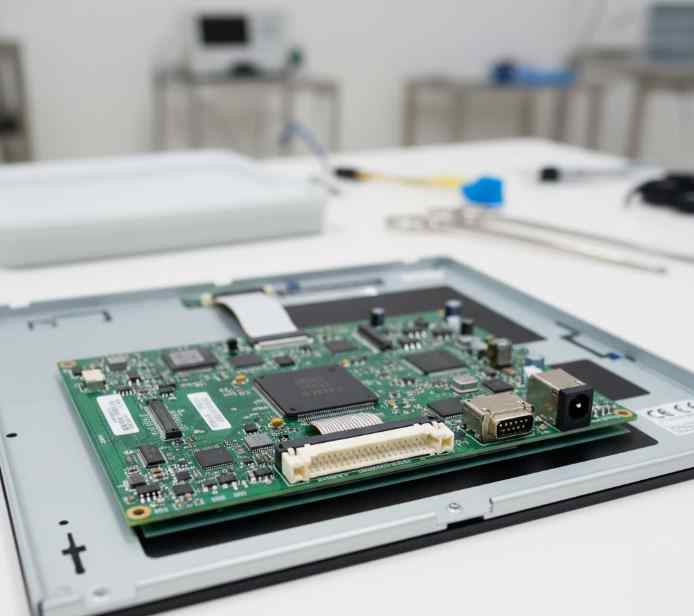

1、先确认“接口门类”
先确认“接口门类”，再谈屏线：LVDS ≠ 只要 20pin 就行， M121GNX2 明确是 LVDS（1ch，20pin） 。
但市场上同尺寸 XGA 还可能是 TTL RGB、甚至别的变体。你一旦把接口门类判错，后续所有“同规格”都不成立。
落地建议：
让客户拍 屏端连接器近照 （看针数、锁扣方向、丝印 Pin1）。
让客户拍 主板端输出接口 （确认是不是 LVDS 输出、是不是 1ch）。
不要只问“是不是LVDS”，要问“ 1ch还是2ch 、 6/8bit ”。
2、SEL68不处理，花屏很常见
把“位宽选择”当成第一类故障源：SEL68 不处理，花屏很常见 M121GNX2 的规格明确写了 SEL68 用于 6/8-bit LVDS 输入选择（H=8bit，L/NC=6bit） 。
这类选择脚在替换时最容易被忽略：
你用 6bit 输出去带 8bit 期望，或反过来，轻则偏色/灰阶差，重则“看似花屏”。
最糟糕的是：你可能“能亮且能显示”，但客户在灰阶渐变、医疗影像、图形界面上会觉得“不对劲”，验收卡死。
落地建议：
先固定输出 8bit，再按 SEL68 设置；或明确用 6bit 并把 SEL68 拉低/悬空。
用 灰阶渐变图 + 纯色图 快速验收位宽配置。
3、背光不是“给12V就亮”
背光不是“给12V就亮”：On/Off 电平与PWM逻辑必须对齐 M121GNX2 的 LED 连接器定义非常直白：
Pin1：VCC（12V input）
Pin3：On/Off（5V=ON，0V=OFF）
Pin4：Dimming（PWM）
这意味着：很多“背光不亮”的根因不是屏坏，而是：
客户只接了 12V 和 GND，Pin3 悬空导致一直 OFF；
客户把 3.3V 当 5V 使能，某些板子能凑合点亮，某些不行；
PWM频率/占空比范围不合适导致闪烁或亮度异常。
落地建议：
初次点亮：先把 PWM 设为 100% 占空比（或常高），再做调光。
把 On/Off 用明确的 5V 逻辑拉高（按规格）。
4、逻辑供电“典型3.3V”不是一句话
规格资料给出 VDD 的绝对最大额定范围（-0.5~5.0V），也给出输入信号电压上限（到 3.3V）。
这对工程有什么用？
别把 5V 逻辑信号直接怼进 LVDS/控制脚 。
即便 3.3V 供电，电源质量（纹波/浪涌/跌落）也会影响稳定性，尤其在长线束/电磁干扰环境里。
落地建议：
现场排查时别只测“有3.3V”，还要看上电瞬间是否塌陷。
驱动板到屏的供电尽量短、加足去耦，避免与背光12V共地回流混乱。
5、会不会遇到“闪一下就灭、偶发黑屏”
M121GNX2 规格书提供了电源时序要求（T1~T11 的时间窗口）。
在工业现场，你会遇到很多“偶发”：
冷启动有概率黑屏，重启又好；
背光先亮后灭；
插拔线束后恢复。
其中相当一部分是时序边界问题，而不是屏坏。
落地建议：
让主控/驱动板遵循“先电源稳定→再送信号→再开背光”的基本顺序。
如果你用通用驱动板，确认它的上电策略可调或已适配 XGA LVDS。
6、温度与可靠性：
12.1 XGA 很多用在“边界环境”，别只看室温能亮，M121GNX2 的工作温度范围在 -20~70℃，存储 -30~80℃。
这不是装饰性参数：低温下亮度爬升慢、高温下老化加速，都可能影响客户体验与寿命。
落地建议：
如果项目在户外柜、车载、冷库等场景，温度指标要写进验收条款。
低温要做“亮度爬升时间”验证，高温要做“长时间花屏/闪屏”验证。
五、把“选型”变成“可复用的方法”：
很多渠道人员最需要的其实不是“某一个型号”，而是一套能快速扩展到二供、替代、停产应对的体系。我建议你这样做：
第一步：建立“面板指纹卡”
以 M121GNX2 为例，指纹卡至少包含：
LVDS 1ch / 20pin；SEL68 6/8bit；背光 12V + 5V On/Off + PWM；VDD 3.3V；温度 -20~70℃。
第二步：用指纹卡筛替代
而不是用“尺寸+分辨率”搜替代，替代筛选顺序建议：
1、接口门类（LVDS）→ 2、通道/针数（1ch/20pin）→ 3、位宽/选择脚（6/8bit，是否有SEL）→ 4、背光输入与控制逻辑 → 5、机械外形/孔位/连接器位置。
第三步：把验收“标准化成三张图 + 两个工况”
三张图：纯色（RGB/白黑）、灰阶渐变、棋盘格。
两个工况：冷启动多次 + 高温老化一段时间。
这样你能快速把“能亮”升级为“能长期稳定亮”，并把返工变成可控。
常见问题
Q1：M121GNX2 是 LVDS 还是 eDP？能不能用 eDP 转 LVDS 直接带？
A：M121GNX2（R1）是 LVDS 1ch、20pin 的面板接口。 如果你的主控只有 eDP，需要用可靠的 eDP→LVDS 转换方案，并重点验证位宽（6/8bit）、背光使能与上电时序，否则容易出现花屏/偶发黑屏。
Q2：同样是 12.1 寸 1024×768，为什么换屏后“能显示但颜色很怪”？
A：优先怀疑 6bit/8bit 位宽不匹配 。M121GNX2 有 SEL68 用于选择 6/8bit LVDS 输入（H=8bit，L/NC=6bit）。 位宽错常见症状就是灰阶断层、偏色、渐变不细腻。
Q3：背光不亮，是不是屏坏了？
A：不一定。M121GNX2 的背光接口要求 12V 输入 ，且 On/Off 脚 5V=ON、0V=OFF ，还有 PWM 调光脚。 只接12V/GND、或On/Off电平不对，都可能导致背光不亮。
Q4：M121GNX2 的工作温度范围是多少？能用在户外柜吗？
A：资料给出的工作温度为 -20~70℃ 、存储 -30~80℃ 。 户外柜要看柜内实际温升与冬季最低温，建议做高温老化与低温亮度爬升验证后再定。
Q5：为什么有些机器冷启动黑屏，重启又正常？
A：常见原因是 上电时序 或电源跌落边界。M121GNX2 规格书提供了电源时序（T1~T11）要求。 建议按“电源稳定→信号稳定→开背光”的顺序排查，并检查上电瞬间 VDD 是否塌陷。
Q6：做二供替代时，最关键要对齐哪三件事？
A：对 12.1" XGA 来说，最关键是：
1、接口与针脚（LVDS 1ch/20pin 是否一致）；
2、位宽/选择脚（SEL68 6/8bit 逻辑是否一致）；
3、背光体系（12V输入、On/Off电平、PWM调光定义是否一致）。
这三项对齐，替代成功率会显著上升；否则“同尺寸同分辨率”也很容易返工。
