服务热线： 在项目交付里，“花屏”往往不是屏坏了，而是 你把“线接通了”，却没把“数据的秩序”接对 ：同样是30pin、同样写着“双路LVDS”，结果上电一片雪花、颜色怪、半边画面错位。对LCD液晶屏渠道与方案工程来说，真正高效的排查路径，不是“换屏/换板试试”，而是把问题拆成三部分： 针脚图（Pin）→ 通道图（Lane/ODD-EVEN）→ 位映射图（Bit Mapping：VESA/JEIDA） 。

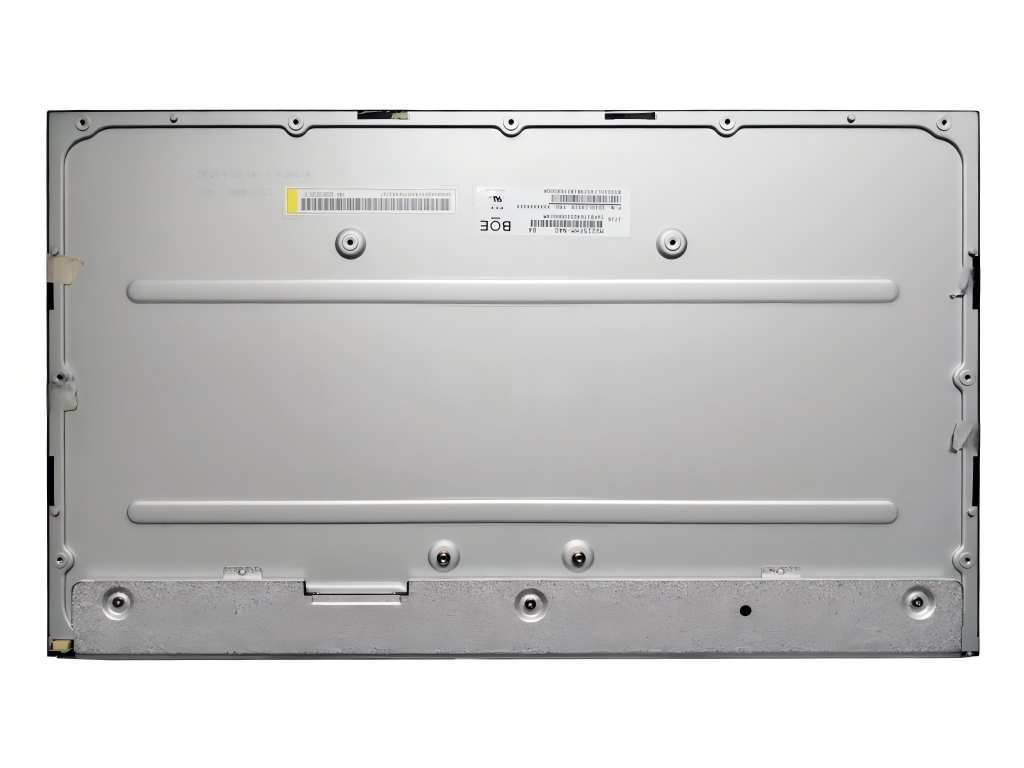

以 BOE 21.5" FHD型号 MV215FHM-N40 为核心，讲清楚：
1、这块工业液晶屏的关键参数与接口特征；
2、“屏线”30pin里到底有哪些信号；
3、双路LVDS（ODD/EVEN）如何分发像素；
4、VESA/JEIDA映射怎么决定“花不花”；
5、给出一套可复制的“避免花屏”工程方法；
一、MV215FHM-N40花屏根源
很多花屏的根源，是资料没统一：有人拿A网站参数，有人拿B网站机械图，最后“默认”成了自己的想当然。先把 可交付的关键参数 列成一张表。
1.1 核心规格
尺寸：21.5"
分辨率：1920×1080（FHD，16:9）
有效显示区：约 476.06 × 267.77 mm
外形尺寸：约 484.5 × 284.4 × 13.2 mm（不同资料会出现12.2/13.2的口径差，工程上应以你手里那版规格书/实物为准）
亮度：250 cd/m²（Typ.）
对比度：1000:1（Typ.）
视角：89/89/89/89（Typ.）
接口： LVDS（2 ch 8-bit），30 pins
供电： 5.0V（Typ.）
背光：WLED，寿命标注 30k hours（典型口径）
工作温度：0 ~ 50°C
它的“接口画像” ：
MV215FHM-N40 是典型的 FHD + 双路LVDS（2ch, 8-bit）+ 30pin 工业液晶屏/液晶模组形态，供电5V，背光WLED——这决定了你必须把“ODD/EVEN通道”和“VESA/JEIDA位映射”讲清楚，否则花屏是高概率事件。
二、屏线到底是什么
30pin不是“30根随便接的线”，而是三类信号的集合，行业里说的“屏线”，本质是把主控板/转接板的显示输出，按屏端定义送到LCD液晶屏接口。对这类双路LVDS 30pin屏，屏线通常包含：
1、 电源与地 ：给模组逻辑电源（5V）和回流参考地；
2、 LVDS差分对 ：ODD/EVEN两组数据对 + 时钟对；
3、 保留/控制脚 ：NC、厂商保留脚、测试脚（有的屏带BIST/模式脚）。
把“屏线”当作一根排线去理解，就会陷入两个坑：
“同为30pin就通用”——结果针脚定义不同；
“差分对只要成对就行”——结果位映射标准不一致导致花屏。
三、为什么FHD几乎必然走“双路LVDS”
先理解 1-Channel vs 2-Channel 的工程逻辑，在FHD（1920×1080）分辨率下，很多面板会采用 2-Channel LVDS 来分摊带宽。参考TI的资料，在连接建议里明确提到：较高分辨率面板常使用2-channel LVDS/OLDI 接口（数据对数量更多）。

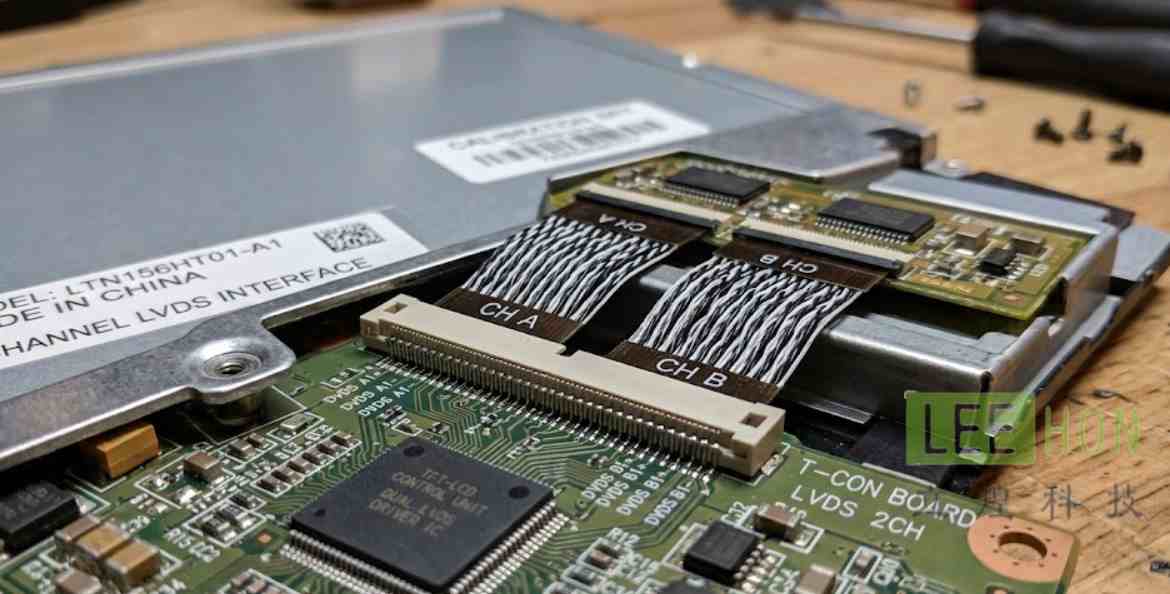

更关键的是：双路LVDS通常配合Dual Pixel per Clock（双像素/时钟）的组织方式。也就是说：
同一个时钟周期里，ODD通道送“奇像素”，EVEN通道送“偶像素”；
你如果只接通其中一路，屏可能亮但画面会“缺半边/错位/抖动/彩条”。
这也是很多渠道场景的典型误判：客户拿一块“单路LVDS转接板”去带FHD双路屏，发现“能亮背光但花屏”，以为屏坏；实际上是 带宽与像素组织方式不匹配 。
四、30pin接口怎么分配ODD/EVEN
在做屏线或转接板时，最需要的是“Pin Assignment”。这里给出一份 同系列BOE双路LVDS 30pin接口定义的典型表 （在MV215FHM-N70规格中可见，工程上经常与MV215FHM-Nxx家族保持一致；实际交付请以拿到的MV215FHM-N40规格书为准）。
4.1 ODD通道与EVEN通道的结构
从表里你能看到非常清晰的分区：
ODD（奇像素）：RXO0 / RXO1 / RXO2 / RXO3 + RXOC（ODD时钟）
EVEN（偶像素）：RXE0 / RXE1 / RXE2 / RXE3 + RXEC（EVEN时钟）
电源：VDD（5V）通常在28~30脚
地：分布在14/17/24等脚位（给差分回流和电源回流）
这对屏线设计意味着什么？
屏线不是“4对差分+1对时钟”这么简单，而是 两套 ；
你必须把主控/转接板上的“通道A/B（或Port0/1）”明确对应到屏端的“ODD/EVEN”；
一旦ODD/EVEN对调，最常见的表现就是：
竖条纹、隔列错位、半屏异常或整体闪烁 （本质是像素顺序被破坏）。
4.2 保留脚/测试脚
接口里经常会有BIST或厂商保留脚。例如该表中 Pin7 标注 BIST 功能：在无LVDS信号时可表现为不同Pattern（用于老化/测试）。
工程建议：
不要把保留脚当作“随便接地/随便上拉”；
如果规格写明“应接地/应悬空”，就按规格来，否则会出现“偶发花屏/上电黑屏/模式异常”。
五、LVDS位映射：
VESA/JEIDA不对，花屏几乎是必然，到这里我们解决了“线怎么走”的问题，但花屏更常见的根源在下一层： 送到RXO0..RXO3里的每一位，到底对应R/G/B哪一位？
5.1 两种主流映射标准：
VESA vs JEIDA，LVDS/OLDI常见两种颜色位映射标准—— VESA 与 JEIDA ，必须与面板期望一致。
VESA（Format 2）的一大特征：某些位段（特别是高位/低位）在不同Data Lane上的分布与JEIDA不同；
JEIDA（Format 1）常见于一些旧面板或特定SerDes组合；
你如果把JEIDA当成VESA，最直观的后果就是： 颜色错、灰阶断层、彩条、画面抖动 。
在TI的映射图里，单像素与双像素模式下，VESA/JEIDA各自的Lane装载位序都画得非常直观。
5.2 MV215FHM常用的位序什么样？
在同系列MV215FHM-N70的LVDS接口映射表里，OUT0所携带的信号正好对应VESA常见的组织：
OUT0 → RXO0：OR0~OR5 + OG0（与“R0..R5,G0”这一经典组合一致）
OUT1 → RXO1：OG1~OG5 + OB0~OB1
OUT2 → RXO2：OB2~OB5 + HS/VS/DE
CLK OUT → RXO CLK
OUT3 → RXO3：R6/R7/G6/G7/B6/B7等高位段
并且备注写明： EVEN数据的顺序与ODD相同 ，也就是偶像素通道按同样的位序装载。
这条备注非常重要，因为它告诉：双路LVDS不是“随便把另一组RGB塞到第二路”，而是“同一套位序规则在ODD/EVEN各自重复一次”，只是承载的像素集合不同（奇/偶）。
六、花屏“症状指纹”：
渠道支持最痛苦的地方在于：客户只会说“花屏”，但花屏有很多种。下面给你一套“症状→高概率根因”的指纹库，适合做售后话术与现场排查。
6.1 颜色明显不对，但画面轮廓基本正常
高概率是：
VESA/JEIDA标准搞反（最常见）；
或者6bit/8bit位宽配置不一致导致灰阶错乱（表现为颜色“脏”、渐变断层）。
先让客户显示纯红/纯绿/纯蓝、灰阶条，再对照映射图去核对lane装载。
6.2 竖条纹、隔列错位、文字边缘像“拉链”
高概率是：
ODD/EVEN通道对调，或者只接通一路；
或者某一路时钟/数据对未成对、屏蔽/地参考差导致误码集中在某一通道。
ODD/EVEN的差分对与时钟对分布可直接对照接口表核查。
6.3 偶发雪花、轻触线束就变化、温度高更明显
高概率是信号完整性问题：
差分阻抗不连续、线长不匹配、回流路径被割裂；
连接器端子接触不良；
PCB层叠与地平面处理不当。
这类问题往往“不是一直错”，而是“边界条件一变就错”，因此特别像“玄学花屏”。TI在高速设计里强调良好的地平面与合理层叠是信号完整性的基础。
6.4 背光亮、画面偶尔闪黑或整屏抖动
高概率是：
时钟质量问题（抖动/串扰/偏置异常）；
LVDS输入共模/幅度不在范围；
或供电纹波、浪涌导致接收端门限漂移。
在同系列规格里，LVDS差分输入幅度、共模电压范围与供电纹波上限都有明确指标可参考。
七、避免花屏的“工程三层法”：
想把花屏从“售后事故”变成“可控变量”，建议把交付流程固化成三层闭环。
7.1 Pin层：
先保证“电源/地/保留脚”不踩雷
VDD 5V脚位、GND脚位必须按规格连接，不要偷地、不建议“少接几根地脚省线”。
NC/保留脚保持NC；规格要求接地的按要求接地（如备注说明）。
如果客户用的是“带转接板的线束套件”，要确认线束端的Pin1方向与屏端Pin1方向一致（不少“reverse I/F”机型在机械方向上容易被误插）。
7.2 Lane层：
确认你接的是“2-Channel + Dual Pixel per Clock”
FHD面板通常采用2-channel LVDS来满足带宽需求，这是经验规律，也是厂商推荐路径。
对交付来说，你至少要让客户回答清楚三句话：
主控输出是单路还是双路LVDS？
双路的通道A/B分别输出哪些lane？是否共用时钟？
面板端是ODD/EVEN各自独立时钟，还是只认一路时钟？（同系列接口表可见ODD/EVEN各有时钟对）
只要这三句答不出来，花屏风险就没有被真正消除。
7.3 Bit层：
用“VESA/JEIDA + 位宽”锁死位序
先确认面板要求VESA还是JEIDA。TI给出的映射图（单像素/双像素）是最适合做工程对照的“标准答案”。
再确认位宽：MV215FHM-N40在公开资料中标注为 2ch 8-bit ，意味着你需要4对数据对/通道（+时钟对），并且要正确承载R6/R7/G6/G7/B6/B7等高位段（通常落在OUT3一组）。
八、屏线与PCB布线：
花屏并不总是“映射错”，也可能是“高速电气没守规矩”，当确认Pin/Lane/Bit都正确，仍出现偶发雪花或抖动，就该把关注点移到高速电气约束上。
8.1 用“可量化指标”约束LVDS链路
可以用同系列规格中的电气指标作为工程参考：
供电纹波上限（示例口径）
LVDS差分输入幅度 |VID|、共模电压 Vcm 的范围
这些指标的意义是：当客户说“偶发”，你不再只能猜，而是可以要求他 测一组电压/波形 ，把问题从“体验描述”变成“物理量偏差”。
8.2 线束与板级的三个常见“隐形杀手”
1、 回流路径被割裂 ：差分对走得再漂亮，地平面被开槽/跨分割区，依然会产生共模噪声与误码。TI的布局建议反复强调完整地平面与合理层叠的重要性。
2、 线长不匹配与对间偏斜 ：双路LVDS尤其敏感，因为ODD/EVEN要协同输出像素序列，偏斜会让“隔列错位”更容易出现。
3、 连接器端子压接/插拔磨损 ：不少“看似花屏”的故障，最终是端子接触电阻变大导致的眼图塌陷，尤其在振动场景（工控、POS、柜机）里高发。
九、把“花屏”定位到具体层级
你可以把下面这套“最短闭环”发给客户/项目经理，沟通成本会明显下降。
1、 纯色图（R/G/B/白/黑）
颜色不对：优先查Bit映射（VESA/JEIDA、位宽）
2、 棋盘格/竖条纹测试图
隔列错位/竖条纹：优先查Lane层（ODD/EVEN对调、缺一路）
3、 灰阶渐变（0~255）
渐变断层、灰阶“脏”：常见是6/8bit配置不一致或高位段lane没接对（OUT3那组最容易被忽略）
如果客户连测试图都没法跑，至少要让他确认：主控输出是双路LVDS还是单路；线束是否为“匹配该屏的专用线束”。
十、“同为30pin双路LVDS”仍可能不通用
最后补一个渠道最常见的坑：
30pin只是连接器针数，不是协议保证；
同为LCD液晶屏/液晶模组，可能存在：Pin1方向定义不同、保留脚定义不同、ODD/EVEN时钟策略不同、VESA/JEIDA默认不同、甚至背光接口也不同。
因此你在交付MV215FHM-N40这类工业液晶屏时，最稳的做法不是“找一根看起来一样的线”，而是把三层闭环文档化：
参数表（分辨率/接口/供电/刷新）
Pin Assignment（含ODD/EVEN）
Bit Mapping（VESA/JEIDA + Dual Pixel per Clock）
常见问题
Q1：MV215FHM-N40 是单路LVDS还是双路LVDS？
A：公开参数标注为 LVDS（2 ch 8-bit）30 pins，供电5V ，属于双路LVDS常见形态。
Q2：客户说“背光亮但花屏”，我第一步该查什么？
A：先让客户跑“纯色图+棋盘格”，用症状把问题归到“Bit映射（VESA/JEIDA）”还是“Lane（ODD/EVEN）”。TI映射图非常适合做对照。
Q3：VESA/JEIDA 搞反会出现什么典型现象？
A：常见是颜色不对、灰阶断层、彩条或画面“看似有内容但很怪”。两种映射标准的lane装载位序不同，必须与面板期望一致。
Q4：ODD/EVEN 通道对调会怎样？
A：高概率出现隔列错位、竖条纹、文字边缘拉链感，或半屏异常。因为双像素/时钟模式下，像素顺序被破坏。
Q5：30pin屏线里哪些脚最容易被“省掉”导致问题？
A：地脚与时钟对最容易被低估。地脚不仅是电源回流，也是高速差分的回流参考；时钟对质量不佳会引发抖动与误码。
Q6：我怎么快速判断客户用的转接板是不是“带宽不够/通道数不对”？
A：直接问三点：是否双路LVDS输出、是否支持Dual Pixel per Clock、是否能选择VESA/JEIDA映射。FHD面板通常需要2-channel LVDS才能覆盖带宽。
Q7：偶发雪花、碰线就变，这是映射错吗？
A：更像信号完整性问题（阻抗/回流/端子接触/地平面/层叠）。这类问题往往对温度、振动、线束摆动敏感。
